Гелиоколлектор с листотрубной теплоприемной панелью

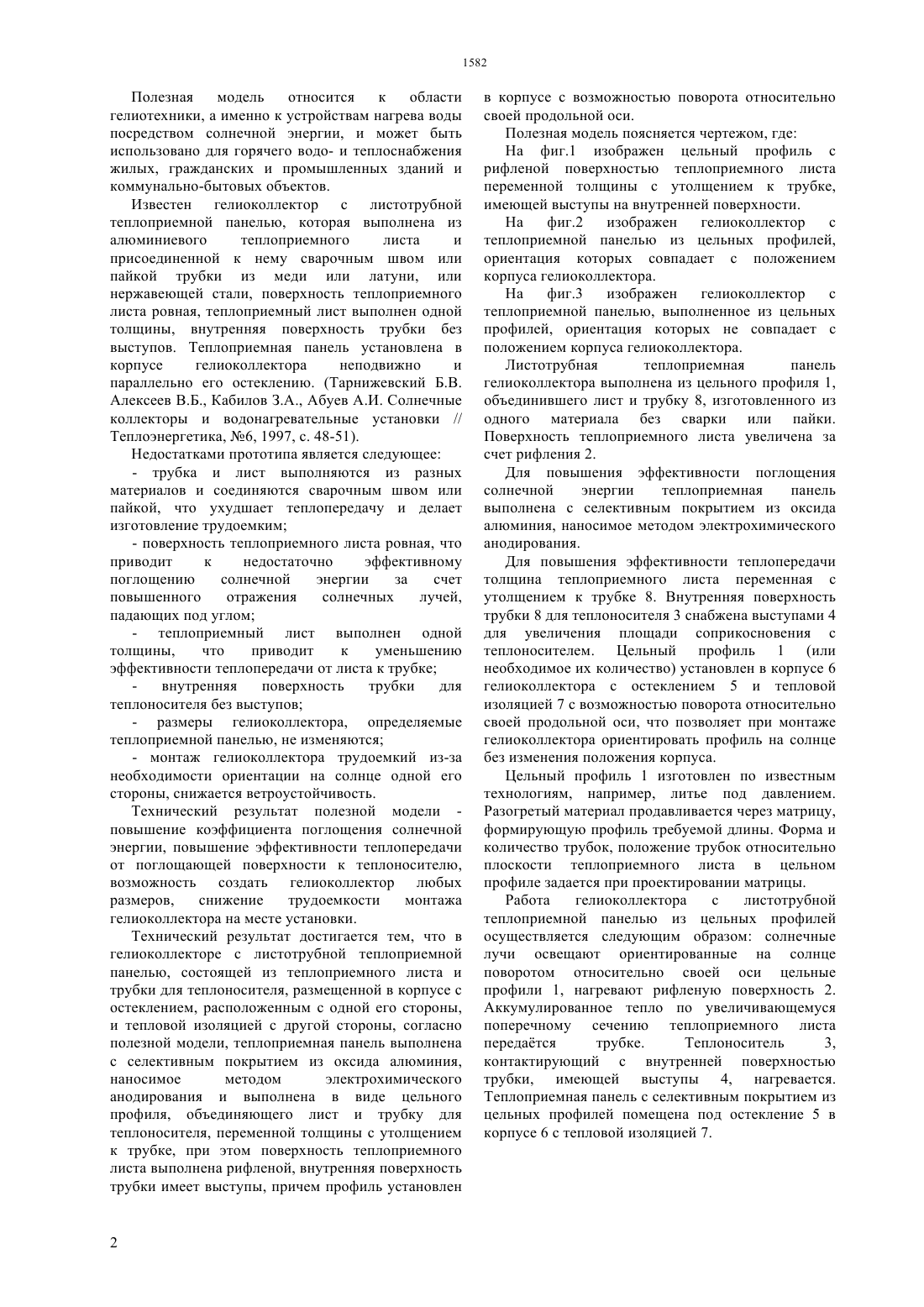

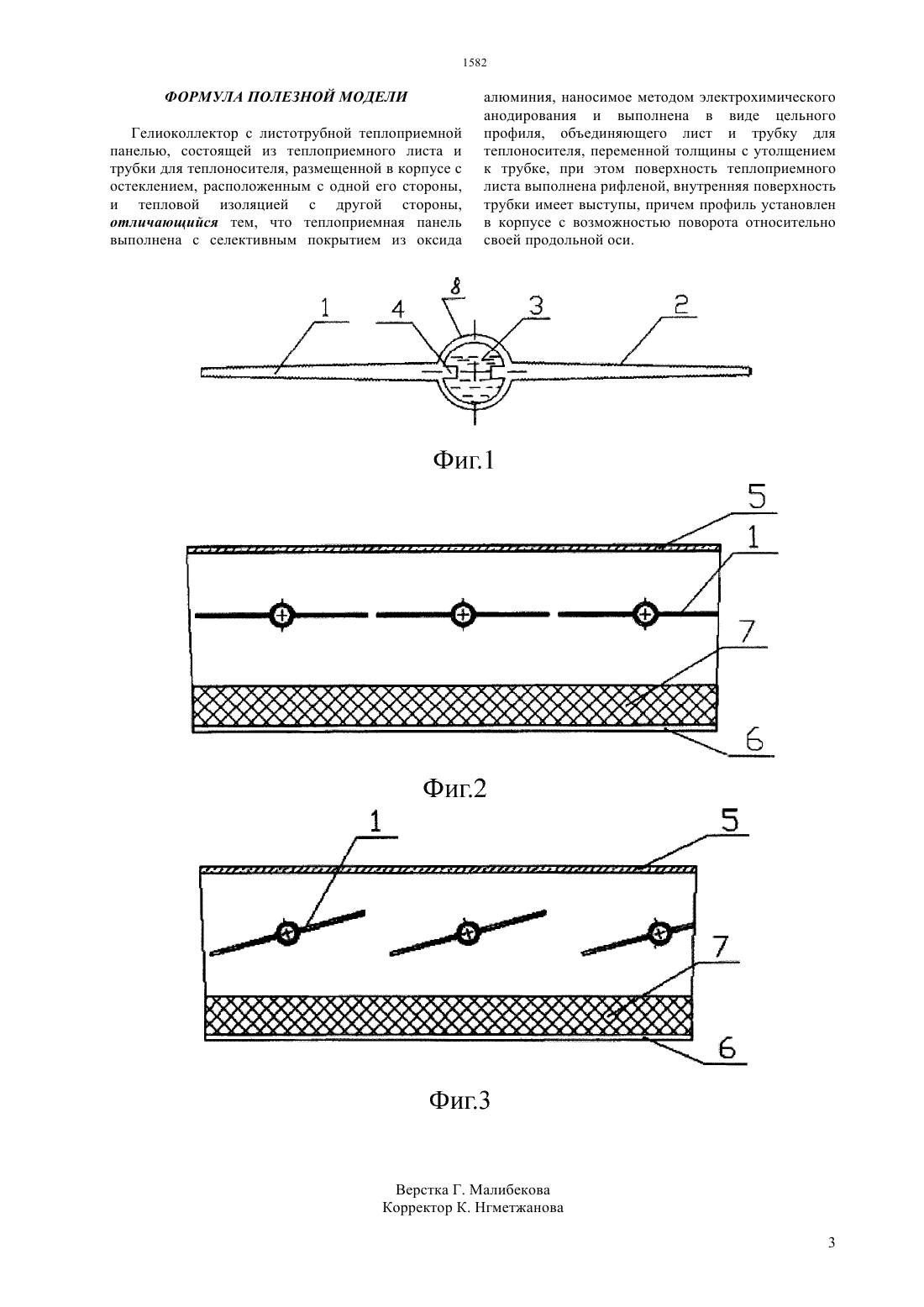

(51) 24 2/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ энергии, повышение эффективности теплопередачи от поглощающей поверхности к теплоносителю,возможность создать гелиоколлектор любых размеров,снижение трудоемкости монтажа гелиоколлектора на месте установки. Гелиоколлектор с листотрубной теплоприемной панелью, состоящей из теплоприемного листа и трубки для теплоносителя, размещенной в корпусе с остеклением, расположенным с одной его стороны,и тепловой изоляцией с другой стороны согласно полезной модели, теплоприемная панель выполнена с селективным покрытием из оксида алюминия,наносимое методом электрохимического анодирования и выполнена в виде цельного профиля, объединяющего лист и трубку для теплоносителя, переменной толщины с утолщением к трубке, при этом поверхность теплоприемного листа выполнена рифленой, внутренняя поверхность трубки имеет выступы, причем профиль установлен в корпусе с возможностью поворота относительно своей продольной оси.(72) Байсеитов Дияз Максатович Тыныштыкбаев Курбангали Байназарович(57) Полезная модель относится к области гелиотехники, а именно к устройствам нагрева воды посредством солнечной энергии, и может быть использовано для горячего водо- и теплоснабжения жилых, гражданских и промышленных зданий и коммунально-бытовых объектов. Технический результат полезной модели повышение коэффициента поглощения солнечной Полезная модель относится к области гелиотехники, а именно к устройствам нагрева воды посредством солнечной энергии, и может быть использовано для горячего водо- и теплоснабжения жилых, гражданских и промышленных зданий и коммунально-бытовых объектов. Известен гелиоколлектор с листотрубной теплоприемной панелью, которая выполнена из алюминиевого теплоприемного листа и присоединенной к нему сварочным швом или пайкой трубки из меди или латуни, или нержавеющей стали, поверхность теплоприемного листа ровная, теплоприемный лист выполнен одной толщины, внутренняя поверхность трубки без выступов. Теплоприемная панель установлена в корпусе гелиоколлектора неподвижно и параллельно его остеклению. (Тарнижевский Б.В. Алексеев В.Б., Кабилов З.А., Абуев А.И. Солнечные коллекторы и водонагревательные установки // Теплоэнергетика, 6, 1997, с. 48-51). Недостатками прототипа является следующее- трубка и лист выполняются из разных материалов и соединяются сварочным швом или пайкой, что ухудшает теплопередачу и делает изготовление трудоемким- поверхность теплоприемного листа ровная, что приводит к недостаточно эффективному поглощению солнечной энергии за счет повышенного отражения солнечных лучей,падающих под углом- теплоприемный лист выполнен одной толщины,что приводит к уменьшению эффективности теплопередачи от листа к трубке внутренняя поверхность трубки для теплоносителя без выступов- монтаж гелиоколлектора трудоемкий из-за необходимости ориентации на солнце одной его стороны, снижается ветроустойчивость. Технический результат полезной модели повышение коэффициента поглощения солнечной энергии, повышение эффективности теплопередачи от поглощающей поверхности к теплоносителю,возможность создать гелиоколлектор любых размеров,снижение трудоемкости монтажа гелиоколлектора на месте установки. Технический результат достигается тем, что в гелиоколлекторе с листотрубной теплоприемной панелью, состоящей из теплоприемного листа и трубки для теплоносителя, размещенной в корпусе с остеклением, расположенным с одной его стороны,и тепловой изоляцией с другой стороны, согласно полезной модели, теплоприемная панель выполнена с селективным покрытием из оксида алюминия,наносимое методом электрохимического анодирования и выполнена в виде цельного профиля, объединяющего лист и трубку для теплоносителя, переменной толщины с утолщением к трубке, при этом поверхность теплоприемного листа выполнена рифленой, внутренняя поверхность трубки имеет выступы, причем профиль установлен в корпусе с возможностью поворота относительно своей продольной оси. Полезная модель поясняется чертежом, где На фиг.1 изображен цельный профиль с рифленой поверхностью теплоприемного листа переменной толщины с утолщением к трубке,имеющей выступы на внутренней поверхности. На фиг.2 изображен гелиоколлектор с теплоприемной панелью из цельных профилей,ориентация которых совпадает с положением корпуса гелиоколлектора. На фиг.3 изображен гелиоколлектор с теплоприемной панелью, выполненное из цельных профилей, ориентация которых не совпадает с положением корпуса гелиоколлектора. Листотрубная теплоприемная панель гелиоколлектора выполнена из цельного профиля 1,объединившего лист и трубку 8, изготовленного из одного материала без сварки или пайки. Поверхность теплоприемного листа увеличена за счет рифления 2. Для повышения эффективности поглощения солнечной энергии теплоприемная панель выполнена с селективным покрытием из оксида алюминия, наносимое методом электрохимического анодирования. Для повышения эффективности теплопередачи толщина теплоприемного листа переменная с утолщением к трубке 8. Внутренняя поверхность трубки 8 для теплоносителя 3 снабжена выступами 4 для увеличения площади соприкосновения с теплоносителем. Цельный профиль 1 (или необходимое их количество) установлен в корпусе 6 гелиоколлектора с остеклением 5 и тепловой изоляцией 7 с возможностью поворота относительно своей продольной оси, что позволяет при монтаже гелиоколлектора ориентировать профиль на солнце без изменения положения корпуса. Цельный профиль 1 изготовлен по известным технологиям, например, литье под давлением. Разогретый материал продавливается через матрицу,формирующую профиль требуемой длины. Форма и количество трубок, положение трубок относительно плоскости теплоприемного листа в цельном профиле задается при проектировании матрицы. Работа гелиоколлектора с листотрубной теплоприемной панелью из цельных профилей осуществляется следующим образом солнечные лучи освещают ориентированные на солнце поворотом относительно своей оси цельные профили 1, нагревают рифленую поверхность 2. Аккумулированное тепло по увеличивающемуся поперечному сечению теплоприемного листа передатся трубке. Теплоноситель 3,контактирующий с внутренней поверхностью трубки, имеющей выступы 4, нагревается. Теплоприемная панель с селективным покрытием из цельных профилей помещена под остекление 5 в корпусе 6 с тепловой изоляцией 7. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Гелиоколлектор с листотрубной теплоприемной панелью, состоящей из теплоприемного листа и трубки для теплоносителя, размещенной в корпусе с остеклением, расположенным с одной его стороны,и тепловой изоляцией с другой стороны,отличающийся тем, что теплоприемная панель выполнена с селективным покрытием из оксида алюминия, наносимое методом электрохимического анодирования и выполнена в виде цельного профиля, объединяющего лист и трубку для теплоносителя, переменной толщины с утолщением к трубке, при этом поверхность теплоприемного листа выполнена рифленой, внутренняя поверхность трубки имеет выступы, причем профиль установлен в корпусе с возможностью поворота относительно своей продольной оси.
