Гелиоколлектор с листотрубной теплоприемной панелью

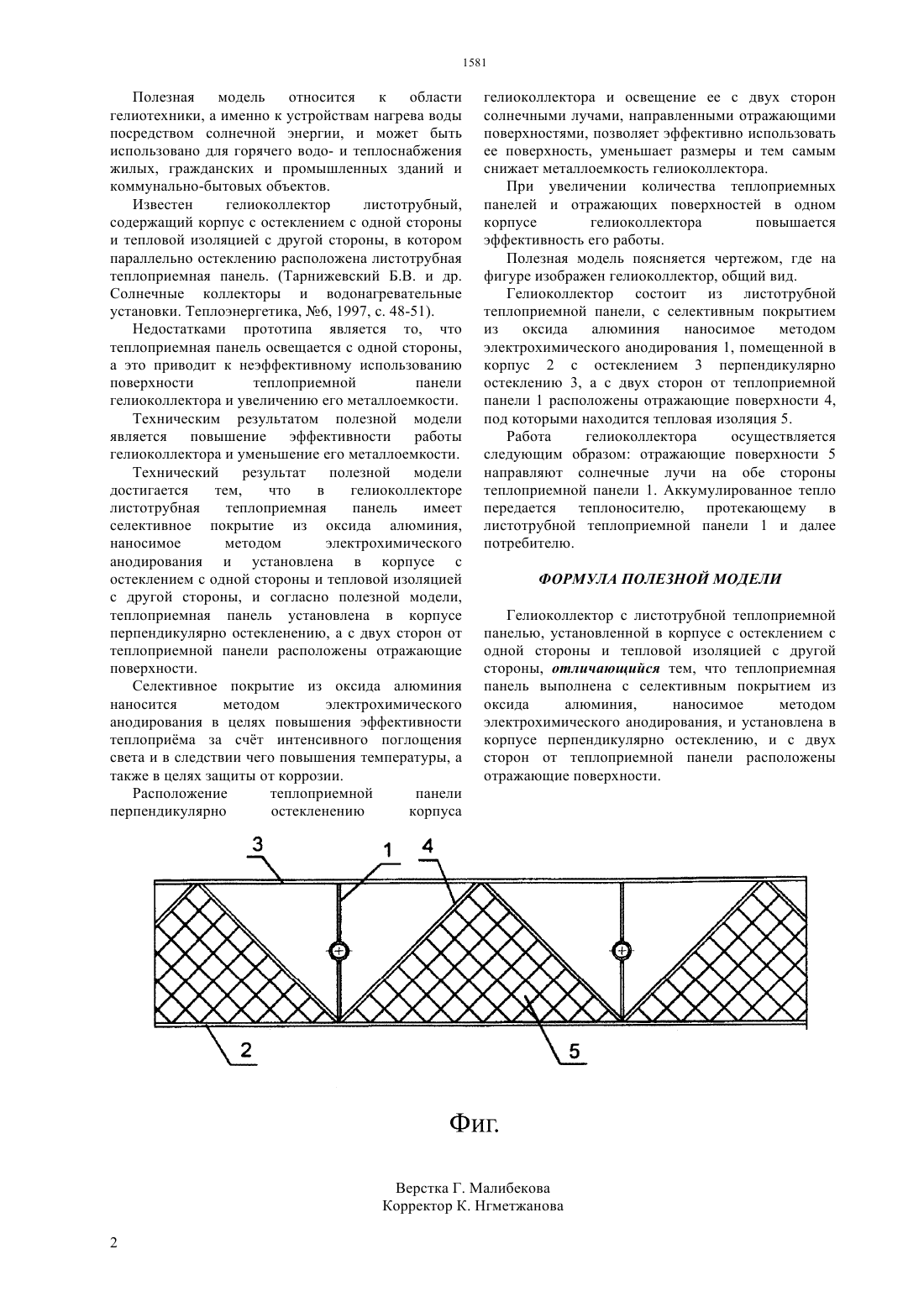

(51) 24 2/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Технический результат полезной модели повышение эффективности работы гелиоколлектора и уменьшение его металлоемкости. В гелиоколлекторе с листотрубной теплоприемной панелью, с селективным покрытием из оксида алюминия наносимое методом электрохимического анодирования, установленной в корпусе с остеклением с одной стороны и тепловой изоляцией с другой стороны, согласно полезной модели, теплоприемная панель выполнена с селективным покрытием из оксида алюминия,наносимое методом электрохимического анодирования,и установлена в корпусе перпендикулярно остеклению, и с двух сторон от теплоприемной панели расположены отражающие поверхности.(72) Байсеитов Дияз Максатович Тыныштыкбаев Курбангали Байназарович(57) Полезная модель относится к области гелиотехники, а именно к устройствам нагрева воды посредством солнечной энергии, и может быть использовано для горячего водо- и теплоснабжения жилых, гражданских и промышленных зданий и коммунально-бытовых объектов. Полезная модель относится к области гелиотехники, а именно к устройствам нагрева воды посредством солнечной энергии, и может быть использовано для горячего водо- и теплоснабжения жилых, гражданских и промышленных зданий и коммунально-бытовых объектов. Известен гелиоколлектор листотрубный,содержащий корпус с остеклением с одной стороны и тепловой изоляцией с другой стороны, в котором параллельно остеклению расположена листотрубная теплоприемная панель. (Тарнижевский Б.В. и др. Солнечные коллекторы и водонагревательные установки. Теплоэнергетика, 6, 1997, с. 48-51). Недостатками прототипа является то, что теплоприемная панель освещается с одной стороны,а это приводит к неэффективному использованию поверхности теплоприемной панели гелиоколлектора и увеличению его металлоемкости. Техническим результатом полезной модели является повышение эффективности работы гелиоколлектора и уменьшение его металлоемкости. Технический результат полезной модели достигается тем,что в гелиоколлекторе листотрубная теплоприемная панель имеет селективное покрытие из оксида алюминия,наносимое методом электрохимического анодирования и установлена в корпусе с остеклением с одной стороны и тепловой изоляцией с другой стороны, и согласно полезной модели,теплоприемная панель установлена в корпусе перпендикулярно остекленению, а с двух сторон от теплоприемной панели расположены отражающие поверхности. Селективное покрытие из оксида алюминия наносится методом электрохимического анодирования в целях повышения эффективности теплоприма за счт интенсивного поглощения света и в следствии чего повышения температуры, а также в целях защиты от коррозии. Расположение теплоприемной панели перпендикулярно остекленению корпуса гелиоколлектора и освещение ее с двух сторон солнечными лучами, направленными отражающими поверхностями, позволяет эффективно использовать ее поверхность, уменьшает размеры и тем самым снижает металлоемкость гелиоколлектора. При увеличении количества теплоприемных панелей и отражающих поверхностей в одном корпусе гелиоколлектора повышается эффективность его работы. Полезная модель поясняется чертежом, где на фигуре изображен гелиоколлектор, общий вид. Гелиоколлектор состоит из листотрубной теплоприемной панели, с селективным покрытием из оксида алюминия наносимое методом электрохимического анодирования 1, помещенной в корпус 2 с остеклением 3 перпендикулярно остеклению 3, а с двух сторон от теплоприемной панели 1 расположены отражающие поверхности 4,под которыми находится тепловая изоляция 5. Работа гелиоколлектора осуществляется следующим образом отражающие поверхности 5 направляют солнечные лучи на обе стороны теплоприемной панели 1. Аккумулированное тепло передается теплоносителю, протекающему в листотрубной теплоприемной панели 1 и далее потребителю. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Гелиоколлектор с листотрубной теплоприемной панелью, установленной в корпусе с остеклением с одной стороны и тепловой изоляцией с другой стороны, отличающийся тем, что теплоприемная панель выполнена с селективным покрытием из оксида алюминия,наносимое методом электрохимического анодирования, и установлена в корпусе перпендикулярно остеклению, и с двух сторон от теплоприемной панели расположены отражающие поверхности.
