Водогрейный котел

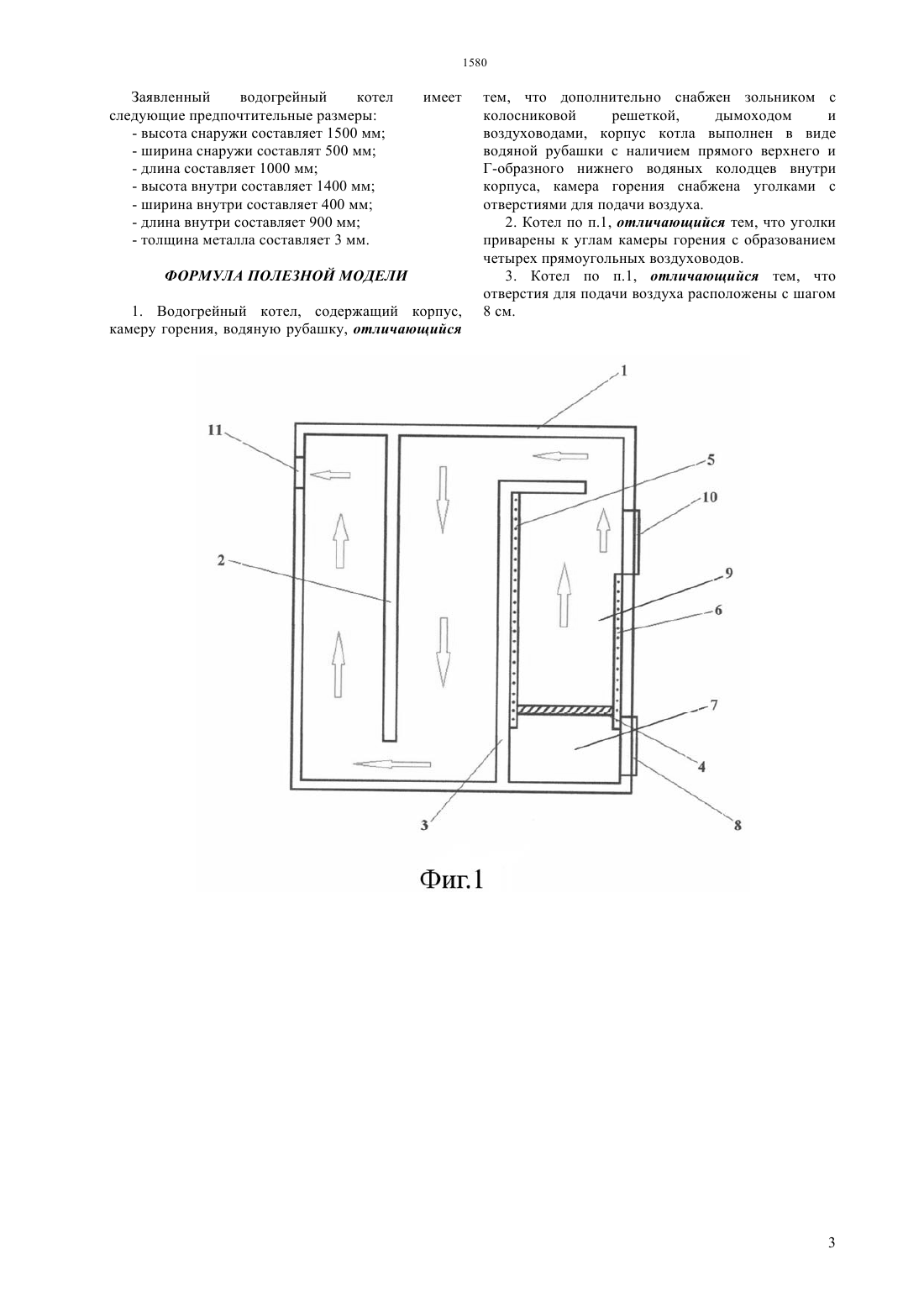

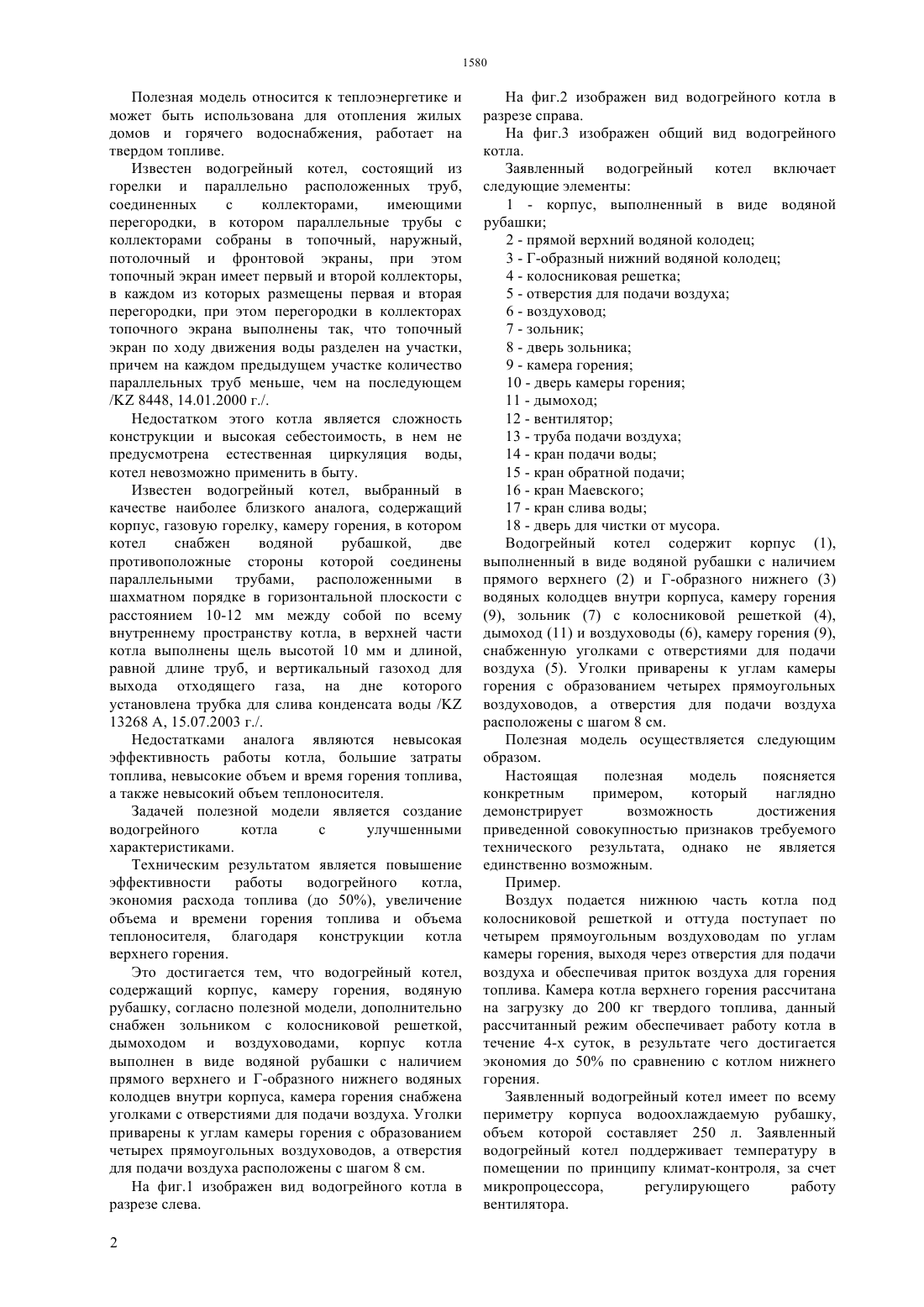

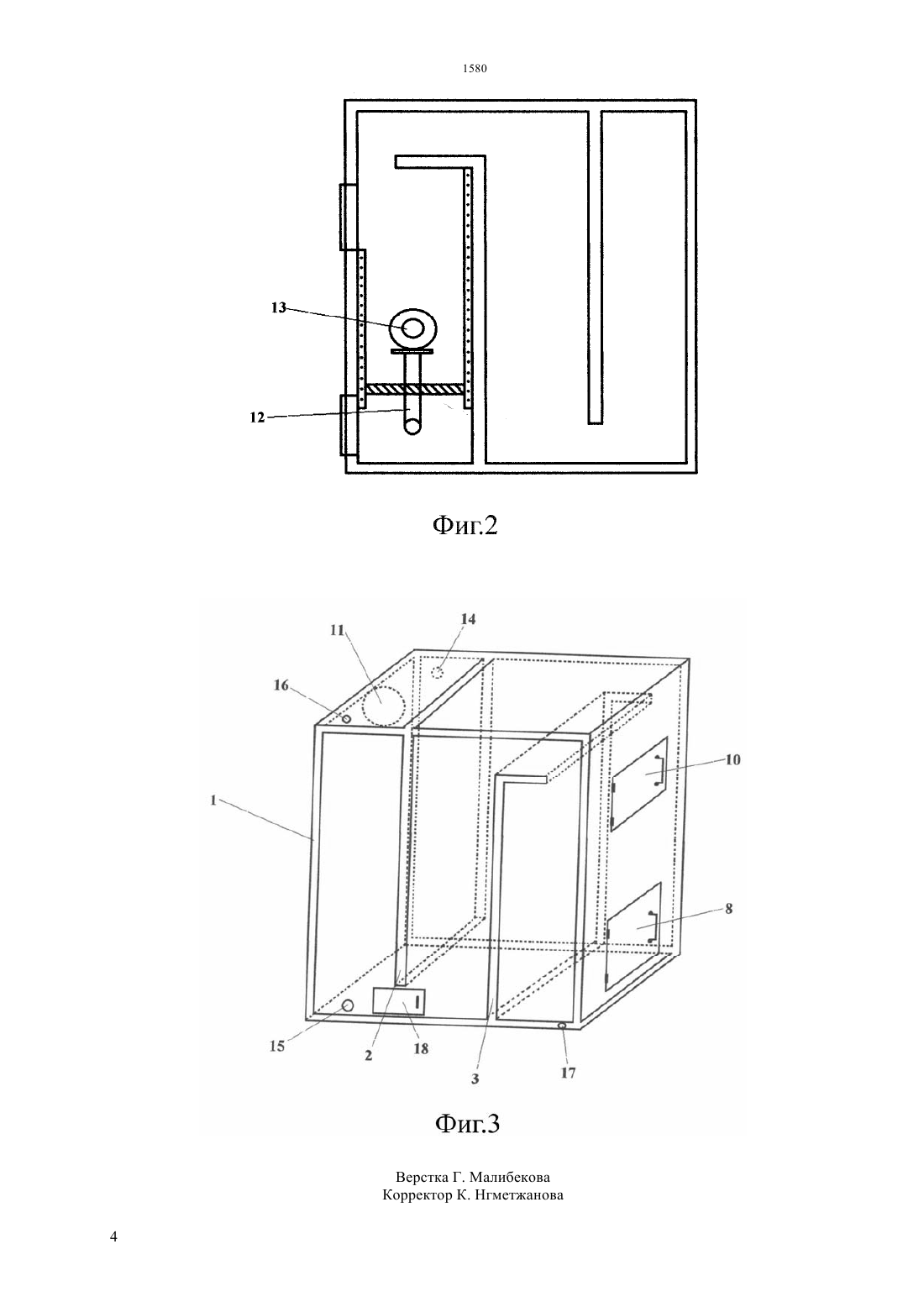

(51) 24 1/24 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ экономия расхода топлива (до 50), увеличение объема и времени горения топлива и объема теплоносителя, благодаря конструкции котла верхнего горения. Это достигается тем, что водогрейный котел,содержащий корпус, камеру горения, водяную рубашку, согласно полезной модели, дополнительно снабжен зольником с колосниковой решеткой,дымоходом и воздуховодами, корпус котла выполнен в виде водяной рубашки с наличием прямого верхнего и Г-образного нижнего водяных колодцев внутри корпуса, камера горения снабжена уголками с отверстиями для подачи воздуха. Уголки приварены к углам камеры горения с образованием четырех прямоугольных воздуховодов, а отверстия для подачи воздуха расположены с шагом 8 см.(72) Ахметов Нурлан Магзумович Мухамеджанов Маман Альходжаевич(74) Тусупова Меруерт Кырыкбаевна Дюсенов Еркебулан Рамазанович(57) Полезная модель относится к теплоэнергетике и может быть использована для отопления жилых домов и горячего водоснабжения, работает на твердом топливе. Техническим результатом является повышение эффективности работы водогрейного котла, 1580 Полезная модель относится к теплоэнергетике и может быть использована для отопления жилых домов и горячего водоснабжения, работает на твердом топливе. Известен водогрейный котел, состоящий из горелки и параллельно расположенных труб,соединенных с коллекторами,имеющими перегородки, в котором параллельные трубы с коллекторами собраны в топочный, наружный,потолочный и фронтовой экраны, при этом топочный экран имеет первый и второй коллекторы,в каждом из которых размещены первая и вторая перегородки, при этом перегородки в коллекторах топочного экрана выполнены так, что топочный экран по ходу движения воды разделен на участки,причем на каждом предыдущем участке количество параллельных труб меньше, чем на последующем/ 8448, 14.01.2000 г./. Недостатком этого котла является сложность конструкции и высокая себестоимость, в нем не предусмотрена естественная циркуляция воды,котел невозможно применить в быту. Известен водогрейный котел, выбранный в качестве наиболее близкого аналога, содержащий корпус, газовую горелку, камеру горения, в котором котел снабжен водяной рубашкой,две противоположные стороны которой соединены параллельными трубами, расположенными в шахматном порядке в горизонтальной плоскости с расстоянием 10-12 мм между собой по всему внутреннему пространству котла, в верхней части котла выполнены щель высотой 10 мм и длиной,равной длине труб, и вертикальный газоход для выхода отходящего газа, на дне которого установлена трубка для слива конденсата воды / 13268 А, 15.07.2003 г./. Недостатками аналога являются невысокая эффективность работы котла, большие затраты топлива, невысокие объем и время горения топлива,а также невысокий объем теплоносителя. Задачей полезной модели является создание водогрейного котла с улучшенными характеристиками. Техническим результатом является повышение эффективности работы водогрейного котла,экономия расхода топлива (до 50), увеличение объема и времени горения топлива и объема теплоносителя, благодаря конструкции котла верхнего горения. Это достигается тем, что водогрейный котел,содержащий корпус, камеру горения, водяную рубашку, согласно полезной модели, дополнительно снабжен зольником с колосниковой решеткой,дымоходом и воздуховодами, корпус котла выполнен в виде водяной рубашки с наличием прямого верхнего и Г-образного нижнего водяных колодцев внутри корпуса, камера горения снабжена уголками с отверстиями для подачи воздуха. Уголки приварены к углам камеры горения с образованием четырех прямоугольных воздуховодов, а отверстия для подачи воздуха расположены с шагом 8 см. На фиг.1 изображен вид водогрейного котла в разрезе слева. 2 На фиг.2 изображен вид водогрейного котла в разрезе справа. На фиг.3 изображен общий вид водогрейного котла. Заявленный водогрейный котел включает следующие элементы 1 - корпус, выполненный в виде водяной рубашки 2 - прямой верхний водяной колодец 3 - Г-образный нижний водяной колодец 4 - колосниковая решетка 5 - отверстия для подачи воздуха 6 - воздуховод 7 - зольник 8 - дверь зольника 9 - камера горения 10 - дверь камеры горения 11 - дымоход 12 - вентилятор 13 - труба подачи воздуха 14 - кран подачи воды 15 - кран обратной подачи 16 - кран Маевского 17 - кран слива воды 18 - дверь для чистки от мусора. Водогрейный котел содержит корпус (1),выполненный в виде водяной рубашки с наличием прямого верхнего (2) и Г-образного нижнего (3) водяных колодцев внутри корпуса, камеру горения(9), зольник (7) с колосниковой решеткой (4),дымоход (11) и воздуховоды (6), камеру горения (9),снабженную уголками с отверстиями для подачи воздуха (5). Уголки приварены к углам камеры горения с образованием четырех прямоугольных воздуховодов, а отверстия для подачи воздуха расположены с шагом 8 см. Полезная модель осуществляется следующим образом. Настоящая полезная модель поясняется конкретным примером,который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. Пример. Воздух подается нижнюю часть котла под колосниковой решеткой и оттуда поступает по четырем прямоугольным воздуховодам по углам камеры горения, выходя через отверстия для подачи воздуха и обеспечивая приток воздуха для горения топлива. Камера котла верхнего горения рассчитана на загрузку до 200 кг твердого топлива, данный рассчитанный режим обеспечивает работу котла в течение 4-х суток, в результате чего достигается экономия до 50 по сравнению с котлом нижнего горения. Заявленный водогрейный котел имеет по всему периметру корпуса водоохлаждаемую рубашку,объем которой составляет 250 л. Заявленный водогрейный котел поддерживает температуру в помещении по принципу климат-контроля, за счет микропроцессора,регулирующего работу вентилятора. Заявленный водогрейный котел следующие предпочтительные размеры- высота снаружи составляет 1500 мм- ширина снаружи составлят 500 мм- высота внутри составляет 1400 мм- ширина внутри составляет 400 мм- длина внутри составляет 900 мм- толщина металла составляет 3 мм. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Водогрейный котел, содержащий корпус,камеру горения, водяную рубашку, отличающийся тем, что дополнительно снабжен зольником с колосниковой решеткой,дымоходом и воздуховодами, корпус котла выполнен в виде водяной рубашки с наличием прямого верхнего и Г-образного нижнего водяных колодцев внутри корпуса, камера горения снабжена уголками с отверстиями для подачи воздуха. 2. Котел по п.1, отличающийся тем, что уголки приварены к углам камеры горения с образованием четырех прямоугольных воздуховодов. 3. Котел по п.1, отличающийся тем, что отверстия для подачи воздуха расположены с шагом 8 см.
