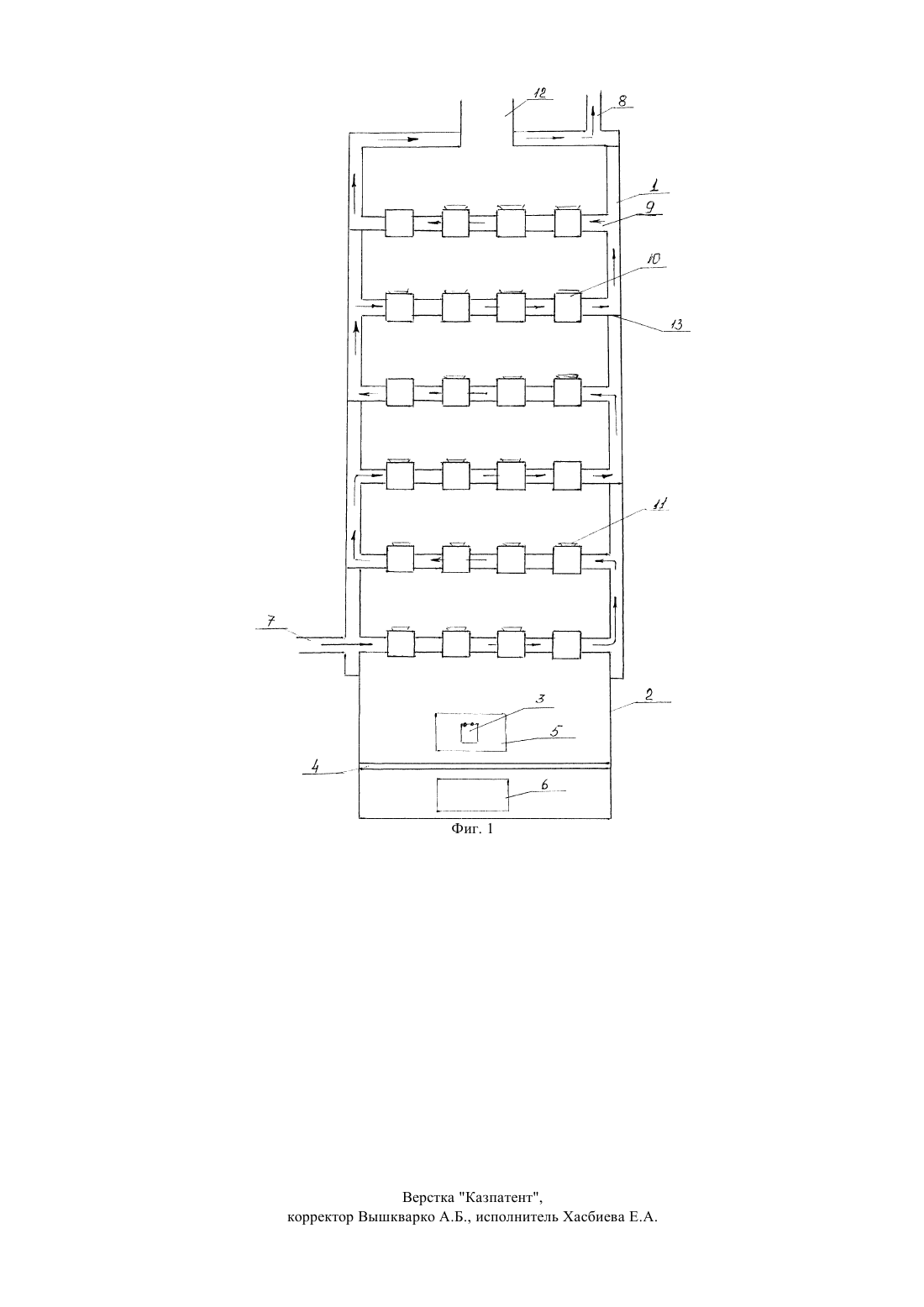

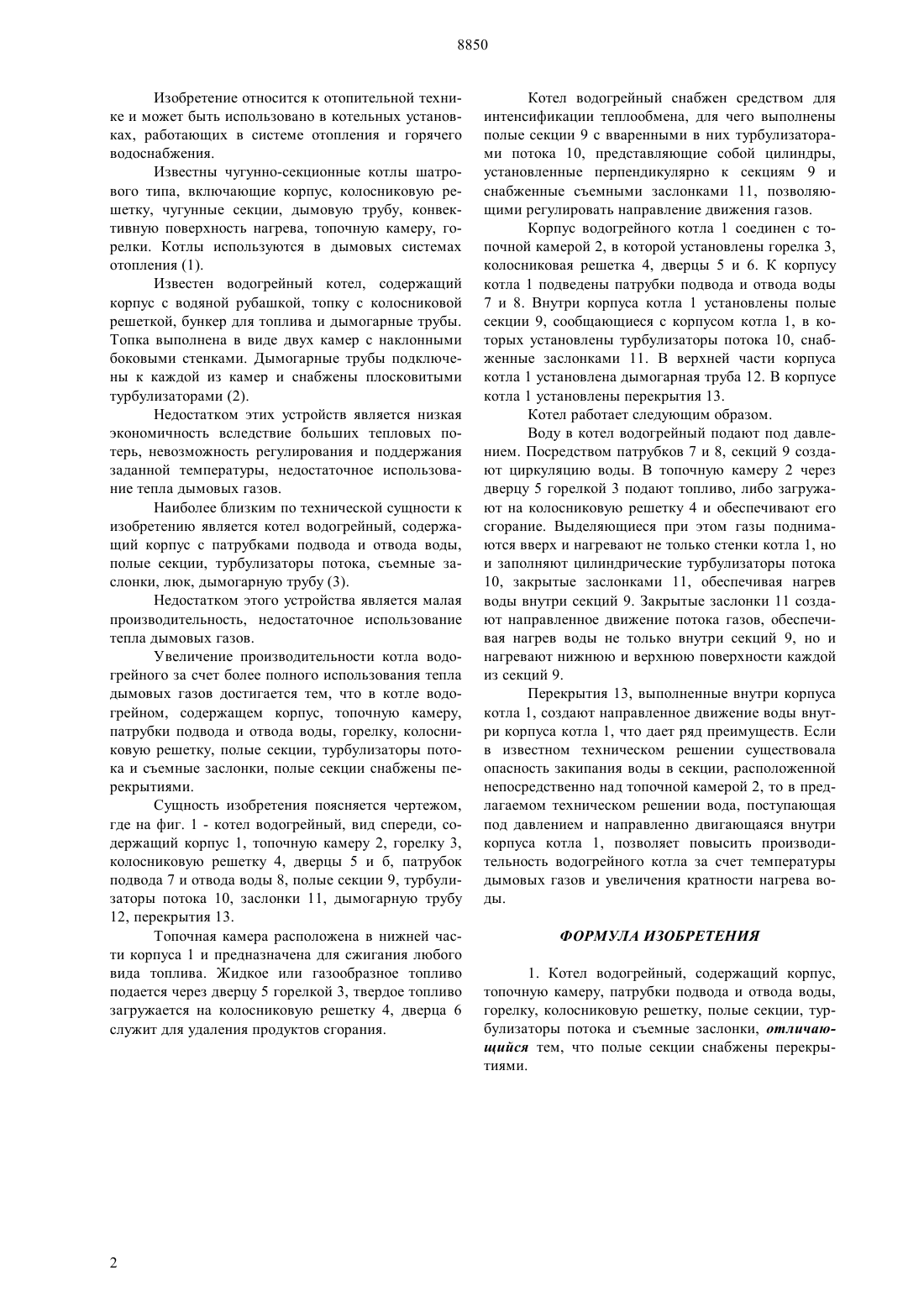

(51)6 24 1/28 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(76) Утебаев Манап Утебаевич Минглибаев Темирбек Спабекович(56) Предварительный патент РК 6901, кл. 24 Н 1/28, 1999(57) Изобретение относится к отопительной технике и может быть использовано в котельных установках, работающих в системе отопления и горячего водоснабжения. Увеличение производительности котла водогрейного за счет более полного использования тепла дымовых газов достигается тем, что в котле водогрейном, содержащем корпус, топочную камеру,патрубки подвода и отвода воды, горелку, колосниковую решетку, полые секции, турбулизаторы потока и съемные заслонки, полые секции снабжены перекрытиями. 8850 Изобретение относится к отопительной технике и может быть использовано в котельных установках, работающих в системе отопления и горячего водоснабжения. Известны чугунно-секционные котлы шатрового типа, включающие корпус, колосниковую решетку, чугунные секции, дымовую трубу, конвективную поверхность нагрева, топочную камеру, горелки. Котлы используются в дымовых системах отопления (1). Известен водогрейный котел, содержащий корпус с водяной рубашкой, топку с колосниковой решеткой, бункер для топлива и дымогарные трубы. Топка выполнена в виде двух камер с наклонными боковыми стенками. Дымогарные трубы подключены к каждой из камер и снабжены плосковитыми турбулизаторами (2). Недостатком этих устройств является низкая экономичность вследствие больших тепловых потерь, невозможность регулирования и поддержания заданной температуры, недостаточное использование тепла дымовых газов. Наиболее близким по технической сущности к изобретению является котел водогрейный, содержащий корпус с патрубками подвода и отвода воды,полые секции, турбулизаторы потока, съемные заслонки, люк, дымогарную трубу (3). Недостатком этого устройства является малая производительность, недостаточное использование тепла дымовых газов. Увеличение производительности котла водогрейного за счет более полного использования тепла дымовых газов достигается тем, что в котле водогрейном, содержащем корпус, топочную камеру,патрубки подвода и отвода воды, горелку, колосниковую решетку, полые секции, турбулизаторы потока и съемные заслонки, полые секции снабжены перекрытиями. Сущность изобретения поясняется чертежом,где на фиг. 1 - котел водогрейный, вид спереди, содержащий корпус 1, топочную камеру 2, горелку 3,колосниковую решетку 4, дверцы 5 и б, патрубок подвода 7 и отвода воды 8, полые секции 9, турбулизаторы потока 10, заслонки 11, дымогарную трубу 12, перекрытия 13. Топочная камера расположена в нижней части корпуса 1 и предназначена для сжигания любого вида топлива. Жидкое или газообразное топливо подается через дверцу 5 горелкой 3, твердое топливо загружается на колосниковую решетку 4, дверца 6 служит для удаления продуктов сгорания. Котел водогрейный снабжен средством для интенсификации теплообмена, для чего выполнены полые секции 9 с вваренными в них турбулизаторами потока 10, представляющие собой цилиндры,установленные перпендикулярно к секциям 9 и снабженные съемными заслонками 11, позволяющими регулировать направление движения газов. Корпус водогрейного котла 1 соединен с топочной камерой 2, в которой установлены горелка 3,колосниковая решетка 4, дверцы 5 и 6. К корпусу котла 1 подведены патрубки подвода и отвода воды 7 и 8. Внутри корпуса котла 1 установлены полые секции 9, сообщающиеся с корпусом котла 1, в которых установлены турбулизаторы потока 10, снабженные заслонками 11. В верхней части корпуса котла 1 установлена дымогарная труба 12. В корпусе котла 1 установлены перекрытия 13. Котел работает следующим образом. Воду в котел водогрейный подают под давлением. Посредством патрубков 7 и 8, секций 9 создают циркуляцию воды. В топочную камеру 2 через дверцу 5 горелкой 3 подают топливо, либо загружают на колосниковую решетку 4 и обеспечивают его сгорание. Выделяющиеся при этом газы поднимаются вверх и нагревают не только стенки котла 1, но и заполняют цилиндрические турбулизаторы потока 10, закрытые заслонками 11, обеспечивая нагрев воды внутри секций 9. Закрытые заслонки 11 создают направленное движение потока газов, обеспечивая нагрев воды не только внутри секций 9, но и нагревают нижнюю и верхнюю поверхности каждой из секций 9. Перекрытия 13, выполненные внутри корпуса котла 1, создают направленное движение воды внутри корпуса котла 1, что дает ряд преимуществ. Если в известном техническом решении существовала опасность закипания воды в секции, расположенной непосредственно над топочной камерой 2, то в предлагаемом техническом решении вода, поступающая под давлением и направленно двигающаяся внутри корпуса котла 1, позволяет повысить производительность водогрейного котла за счет температуры дымовых газов и увеличения кратности нагрева воды. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Котел водогрейный, содержащий корпус,топочную камеру, патрубки подвода и отвода воды,горелку, колосниковую решетку, полые секции, турбулизаторы потока и съемные заслонки, отличающийся тем, что полые секции снабжены перекрытиями.
