Устройство для тренировки боксёров

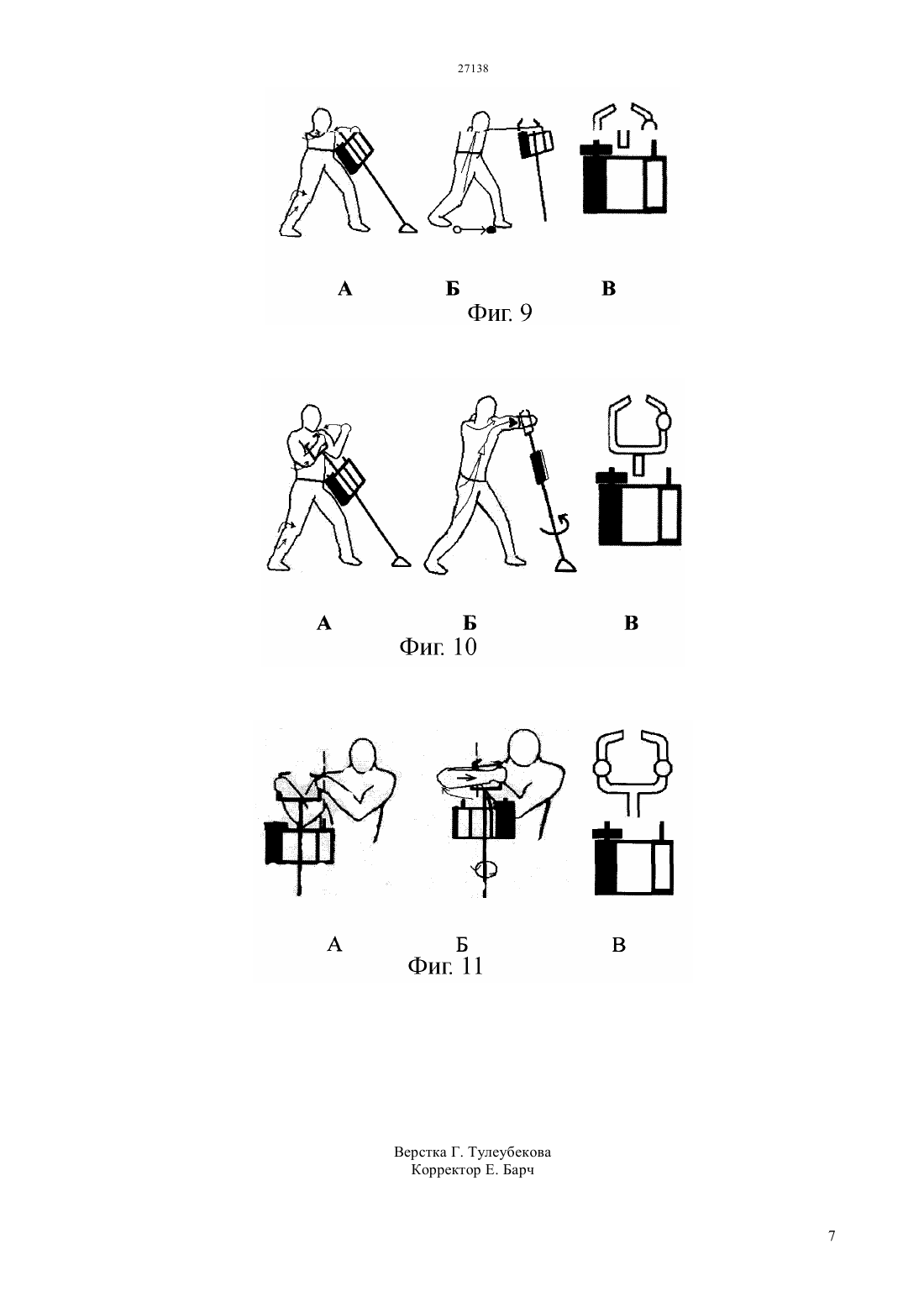

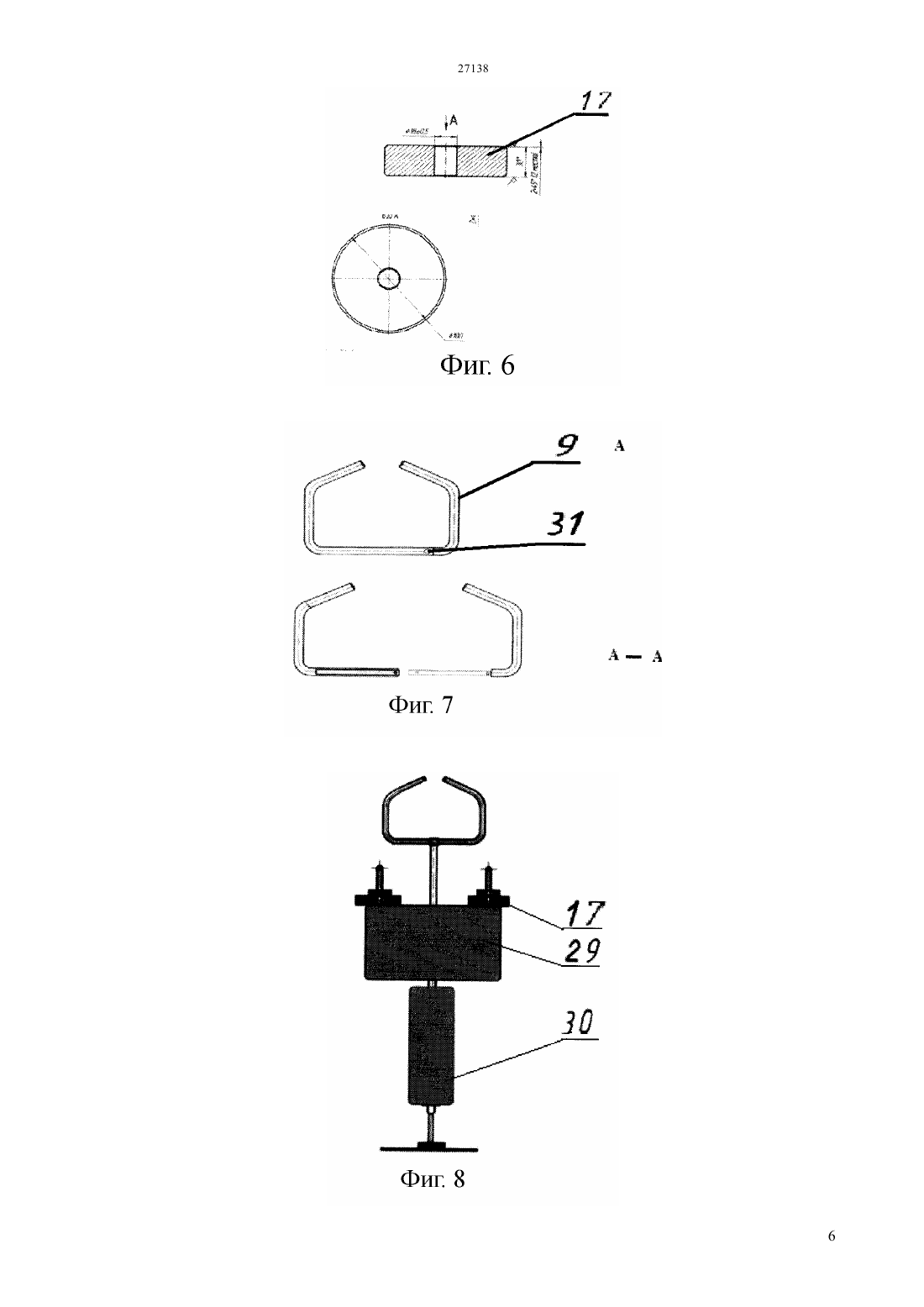

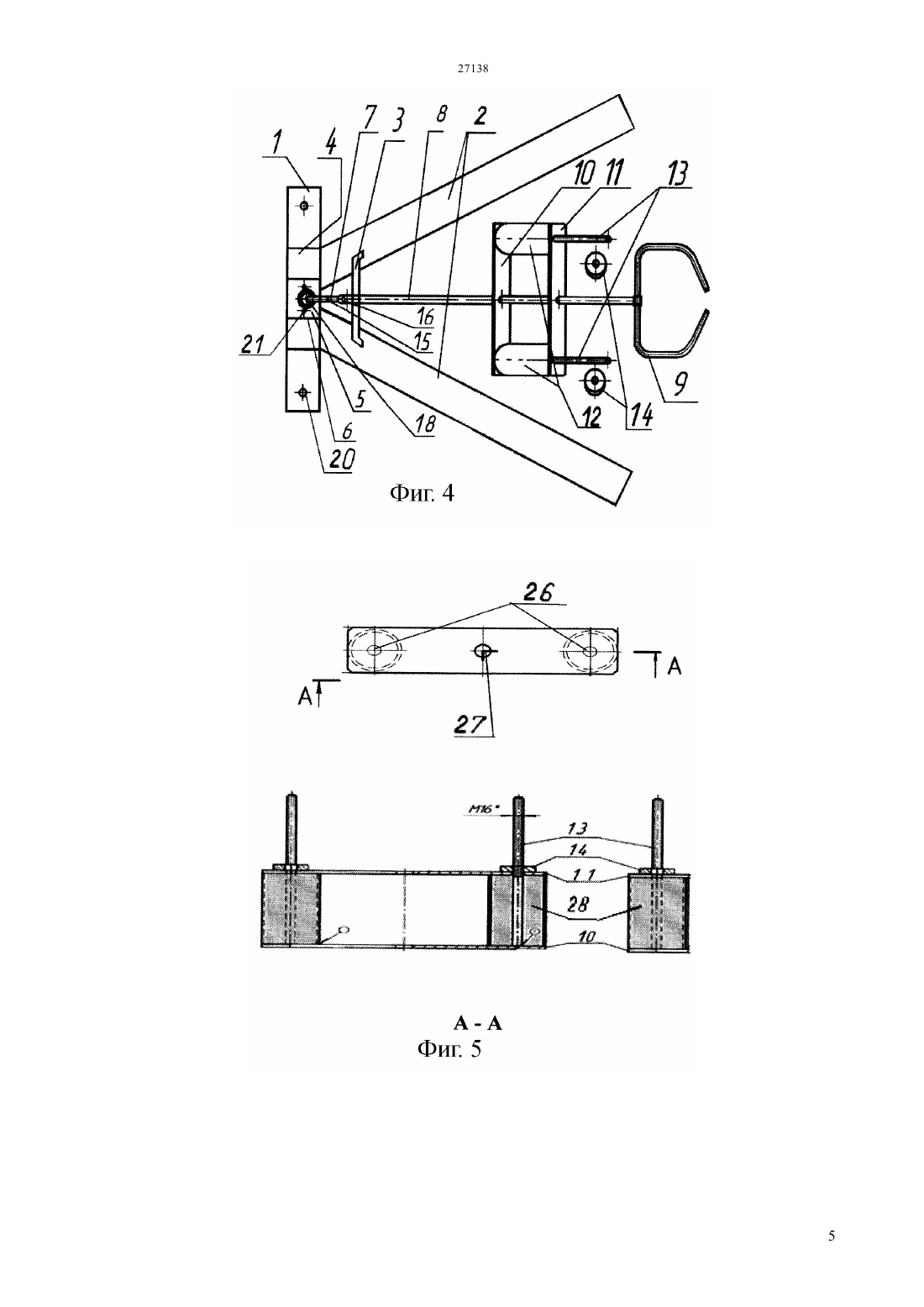

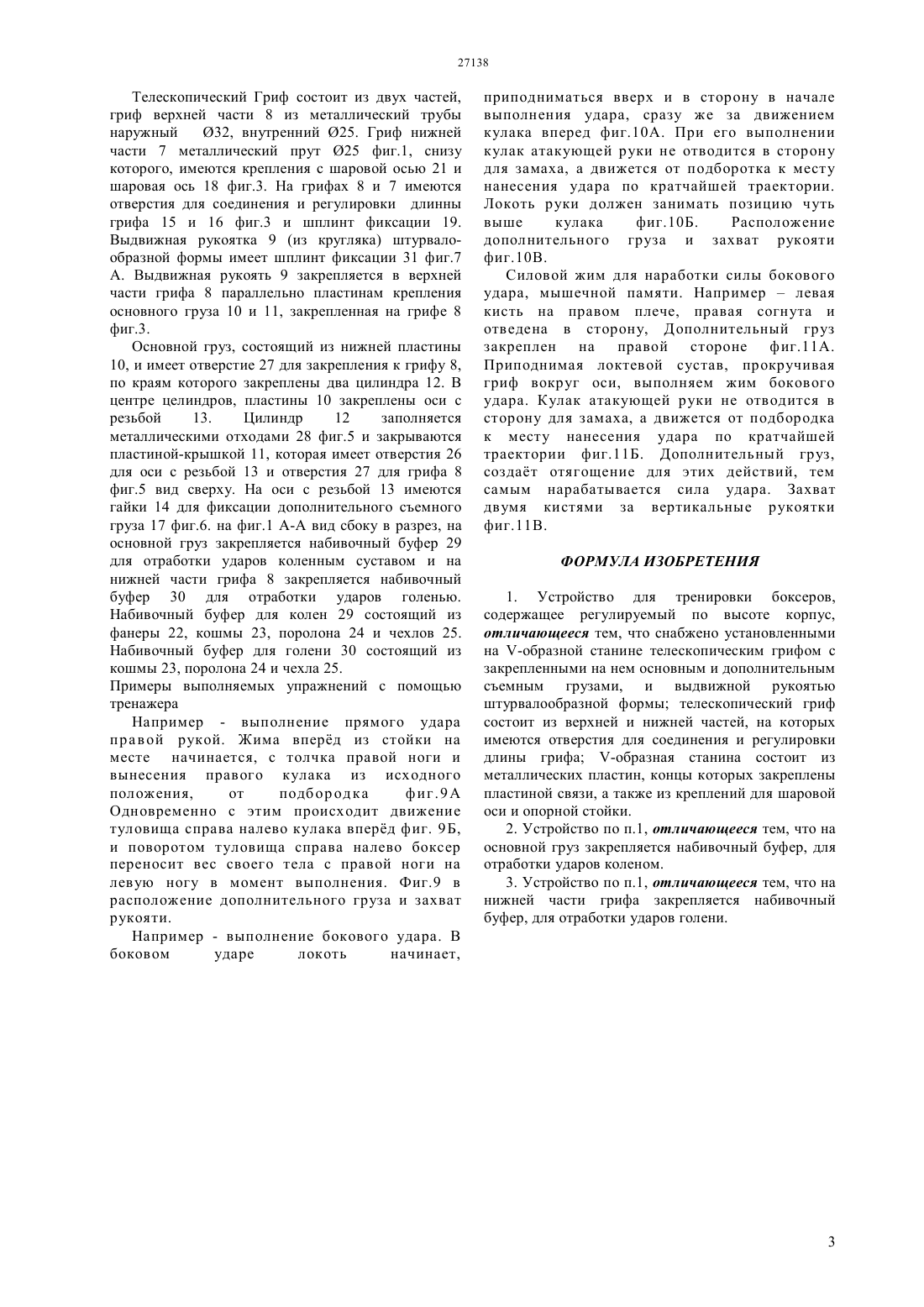

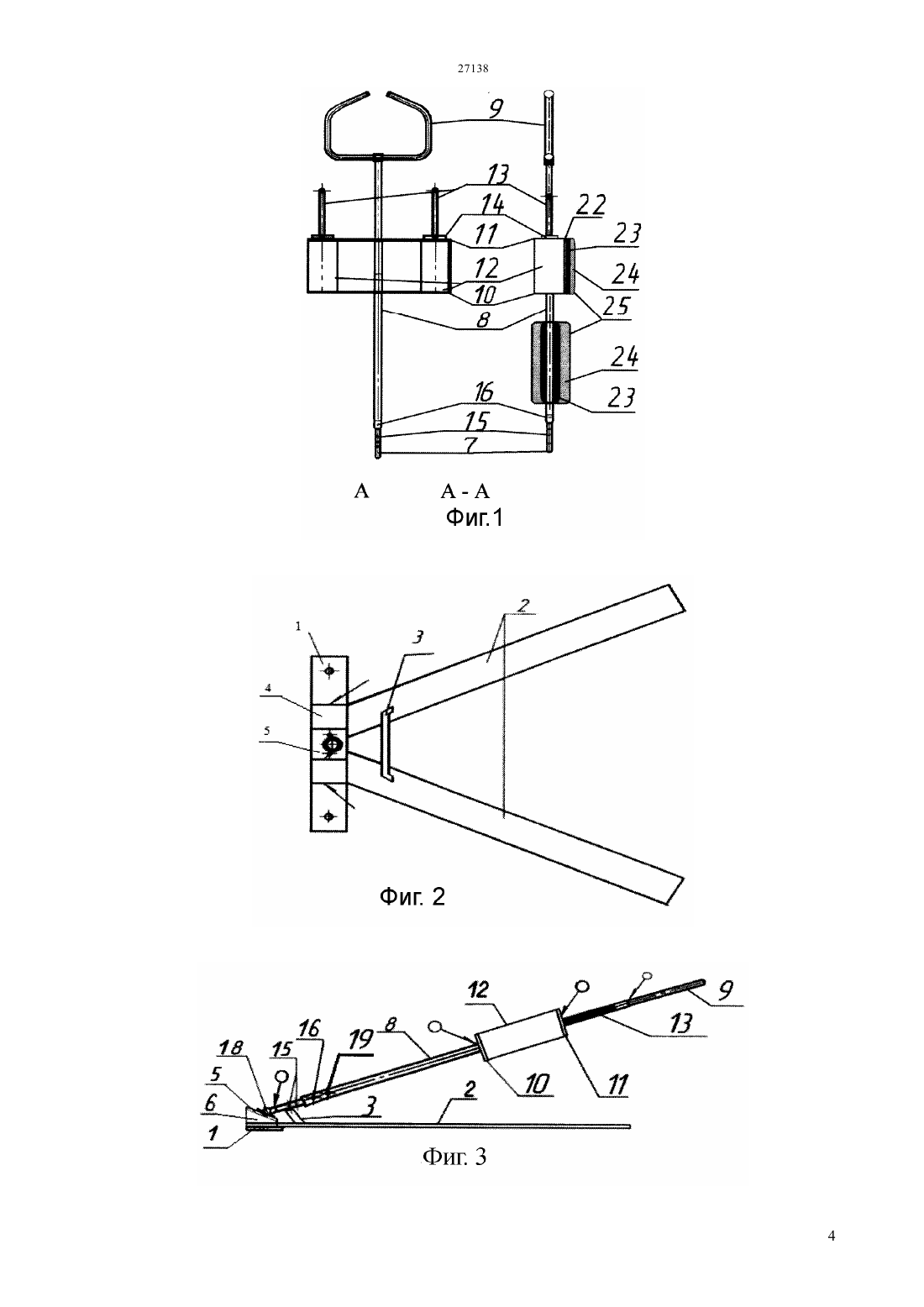

(51) 63 21/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ что снабжено установленными на -образной станине телескопическим грифом с закрепленными на нем основным и дополнительным съемным грузами, и выдвижной рукоятью штурвалообразной формы телескопический гриф состоит из верхней и нижней частей, на которых имеются отверстия для соединения и регулировки длины грифа -образная станина состоит из металлических пластин, концы которых закреплены пластиной связи, а также из креплений для шаровой оси и опорной стойки.(54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ БОКСРОВ(57) Изобретение относится к спортивной технике,в частности к устройствам для тренировки боксеров. Устройство для тренировки боксеров, содержащее регулируемый по высоте корпус, отличающееся тем, 27138 Изобретение относится к спортивной технике, в частности к устройствам для тренировки боксеров. Известно устройство для тренировки (А.с. СССР 1172569, кл. А 63 В 21/00,1985), содержащее две стойки с грифом штанги между ними и средство для создания нагрузки из металических пластин,оснащнных электромагнитами. Наиболее близким аналогом как по технической сущности, так и по назначению к изобретению является тренажр (А.с. СССР 1085602, кл. А 63 В 21/00, 1984), содержащий гриф штанги и амортизаторы, выполненные в виде вертикальных силовых цилиндров,поршней,штоков и регулируемых сквозных отверстий, размещнных в нижней части силовых цилиндров. Недостатком тренажра является то, что на диски штанги расходуется много металла,вертикальные силовые цилиндры без их фиксации могут падать, на грифе штанги нет средств для изменения высоты его положения в зависимости от роста спортсмена. Задачей изобретения является увеличение тренировочного эффекта направленного на достижение высоких спортивных результатов. Уровень спортивных достижений растет - это требует не только глубоких и всесторонних знаний об особенностях спортивной тренировки, но и изменений средств, методов и форм организации занятий по физвоспитанию. Данное тренажерное устройство соответствует уровням развития физических качеств - силы,быстроты, выносливости. Техническим средством по программированию действий поведения спортсмена, т.е. устройство,позволяющие задавать спортсмену внешнюю(определенную ЧСС) величену нагрузки. Предлагаемое тренажерное устройство предназначено, для а) разучивания, совершенствования техники движений б) совершенствование СФП - близкой к соревновательной. Технически тренажерное устройство позволяет разнообразить учебно-тренировочный процесс. Избирательное развитие отдельных мышц и групп мышц, несущих основную нагрузку при выполнении специализируемого упражнения. Поставленная задача решается за счт того, что содержит станину-образной формы,с приспособленным на ней креплением для шаровой оси, опорной стойки, телескопическим грифом с грузами и штурвало-образной рукоятью установленной на -образной формы статине. Введением шаровой оси создатся возможность выполнять упражнение на выброс рук с грузом вперд, используя крутящий момент шаровой оси,при выполнении бокового удара, прямого удара и удара снизу. Добавляя дополнительный съмный груз по нарастающей нагрузке наработать - силу,быстроту, выносливость и мышечную память. Засчет подвижности грифа отрабатывать технику передачи кинетической связи при выполнении прямого и бокового удара. Развить чувство равновесия и дистанции. При выполнении упражнении гриф с грузом изначально, создат отягощение на руки, а при выполнении жима вперед основная часть груза переходит на шаровую ось, вес отягощения изменяется, не искажая структуру движения. Выполнять упражнения на совершенствование скорости отягощенных движений и преимущественное увеличение мышечной массы с одновременным приростом максимальной силы. За счет установки телескопического грифа возможность регулировать по росту спортсмена. Установка выдвижной рукоятки расширяет диапазон упражнений для борцов. Установки набивочных буферов на основной груз и на верхний гриф для отработки ударов коленом и голенью. Как из патентно-технической литературы, так и из практики использования различных устройств для проведения тренировок боксеров не было известно о тренажерном станке идентично заявляемому. Таким образом, за счет основного груза заполненного металлическими отходами и расположенными от центра грифа, шаровой оси на нижней части грифа и рукояти закрепленной на верхней части грифа, позволяет сделать вывод о том, что предлагаемое техническое решение отвечает критерию Изобретательский уровень. Возможность реализации поставленной цели за счет неоднократного воспроизводства всего предлагаемого технического решения позволяет сделать вывод о соответствии его критерию Промышленная применимость. Изобретение поясняется чертежами, которые не охватывают и, тем более не ограничивают весь объем притязаний данного технического решения, а являются лишь иллюстрирующими материалами частного случая выполнения На фиг.1 разрез устройства, вид сбоку На фиг.2 разрез устройства, вид сверху На фиг.3 устройство в сборе. На фиг.4 тренажер в сборе, вид сверху На фиг.5 основной груз, разрез А вид сверху, АА вид сбоку. На фиг.6 дополнительный груз. На фиг.7 выдвижная рукоятка А в сборе, А-А разборе. На фиг.8 общий вид гриф в сборе. На фиг. 9 выполнение прямого удара. На фиг.10 выполнение бокового удара. На фиг.11 силовой жим для наработки силы бокового удара. На фиг. - 2 станина -бразной формы из металлических пластин, на углу закреплена пластина связи 1, на которой закреплены концы опорной пластины 2 и сверху на них закреплено основание 4. Для крепления пластин опоры 6, с пластиной крепления шаровой оси 5 фиг.3. Между пластинами опорой 2, закреплена опорная стойка грифа 3. Опорная стойка 3 имеет уклон в направлении крепления шаровой оси. В пластине 1 имеются отверстия 20 для закрепления станины фиг.4. 2 Телескопический Гриф состоит из двух частей,гриф верхней части 8 из металлический трубы наружный 32, внутренний 25. Гриф нижней части 7 металлический прут 25 фиг.1, снизу которого, имеются крепления с шаровой осью 21 и шаровая ось 18 фиг.3. На грифах 8 и 7 имеются отверстия для соединения и регулировки длинны грифа 15 и 16 фиг.3 и шплинт фиксации 19. Выдвижная рукоятка 9 (из кругляка) штурвалообразной формы имеет шплинт фиксации 31 фиг.7 А. Выдвижная рукоять 9 закрепляется в верхней части грифа 8 параллельно пластинам крепления основного груза 10 и 11, закрепленная на грифе 8 фиг.3. Основной груз, состоящий из нижней пластины 10, и имеет отверстие 27 для закрепления к грифу 8,по краям которого закреплены два цилиндра 12. В центре целиндров, пластины 10 закреплены оси с резьбой 13. Цилиндр 12 заполняется металлическими отходами 28 фиг.5 и закрываются пластиной-крышкой 11, которая имеет отверстия 26 для оси с резьбой 13 и отверстия 27 для грифа 8 фиг.5 вид сверху. На оси с резьбой 13 имеются гайки 14 для фиксации дополнительного съемного груза 17 фиг.6. на фиг.1 А-А вид сбоку в разрез, на основной груз закрепляется набивочный буфер 29 для отработки ударов коленным суставом и на нижней части грифа 8 закрепляется набивочный буфер 30 для отработки ударов голенью. Набивочный буфер для колен 29 состоящий из фанеры 22, кошмы 23, поролона 24 и чехлов 25. Набивочный буфер для голени 30 состоящий из кошмы 23, поролона 24 и чехла 25. Примеры выполняемых упражнений с помощью тренажера Например - выполнение прямого удара пра вой рукой. Жима вперд из стойки на месте начинается, с толчка правой ноги и вынесения правого кулака из исходного положения,от подб ор од ка фиг. 9 А Одновременно с этим происходит движение туловища справа налево кулака вперд фиг. 9 Б,и поворотом туловища справа налево боксер переносит вес своего тела с правой ноги на левую ногу в момент выполнения. Фиг.9 в расположение дополнительного груза и захват рукояти. Например - выполнение бокового удара. В боковом ударе локоть начинает, приподниматься вверх и в сторону в начале выполнения удара, сразу же за движением кулака вперед фиг.10 А. При его выполнении кулак атакующей руки не отводится в сторону для замаха, а движется от подборотка к месту нанесения удара по кратчайшей траектории. Локоть руки должен занимать позицию чуть выше кулака фиг.10 Б. Расположение дополнительного груза и захват рукояти фиг.10 В. Силовой жим для наработки силы бокового удара, мышечной памяти. Напримерлевая кисть на правом плече, правая согнута и отведена в сторону, Дополнительный груз закреплен на правой стороне фиг.11 А. Приподнимая локтевой сустав, прокручивая гриф вокруг оси, выполняем жим бокового удара. Кулак атакующей руки не отводится в сторону для замаха, а движется от подбородка к месту нанесения удара по кратчайшей траектории фиг.11 Б. Дополнительный груз,создат отягощение для этих действий, тем самым нарабатывается сила удара. Захват двумя кистями за вертикальные рукоятки фиг.11 В. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для тренировки боксеров,содержащее регулируемый по высоте корпус,отличающееся тем, что снабжено установленными на -образной станине телескопическим грифом с закрепленными на нем основным и дополнительным съемным грузами, и выдвижной рукоятью штурвалообразной формы телескопический гриф состоит из верхней и нижней частей, на которых имеются отверстия для соединения и регулировки длины грифа -образная станина состоит из металлических пластин, концы которых закреплены пластиной связи, а также из креплений для шаровой оси и опорной стойки. 2. Устройство по п.1, отличающееся тем, что на основной груз закрепляется набивочный буфер, для отработки ударов коленом. 3. Устройство по п.1, отличающееся тем, что на нижней части грифа закрепляется набивочный буфер, для отработки ударов голени.
