Шприц одноразовый

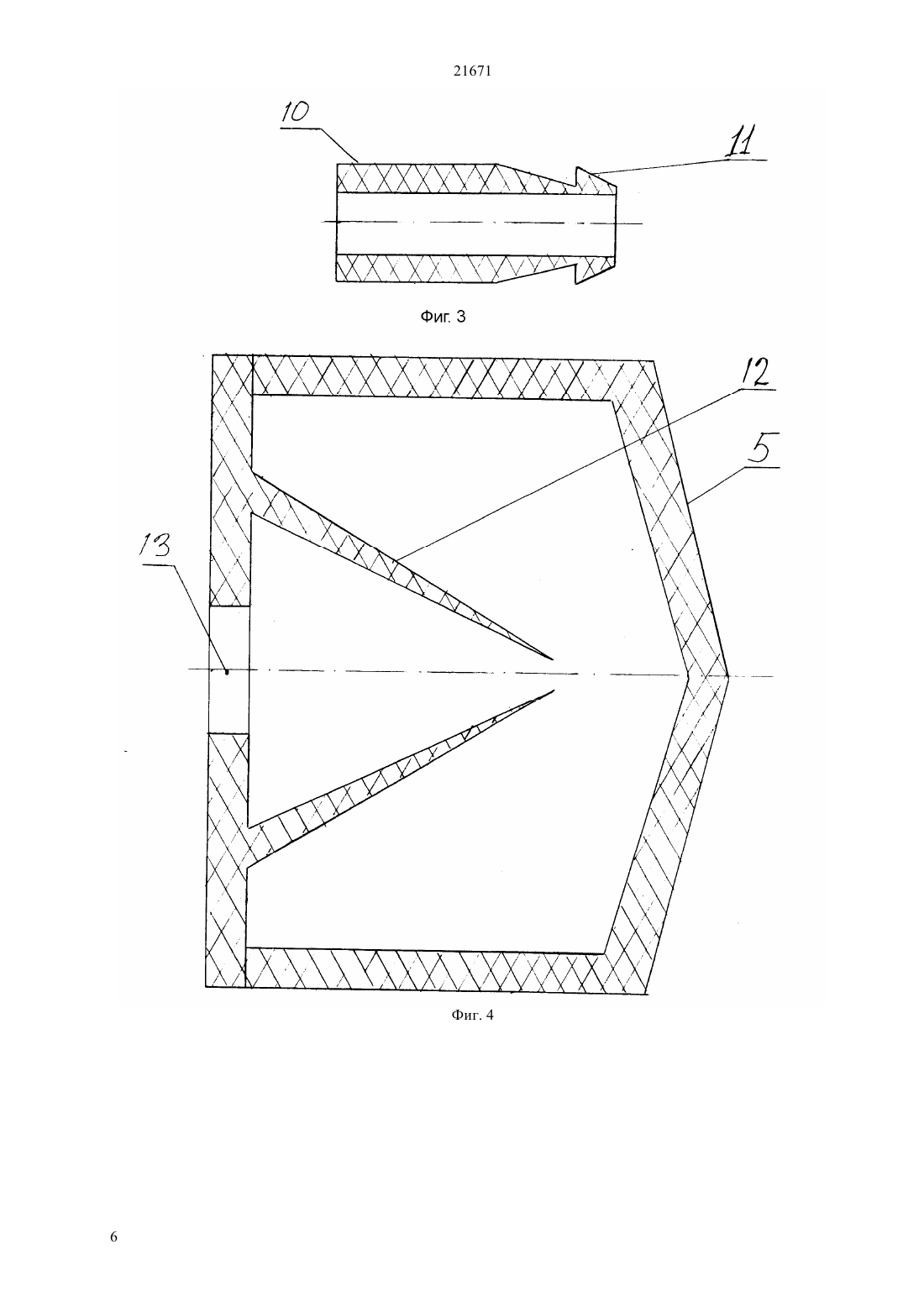

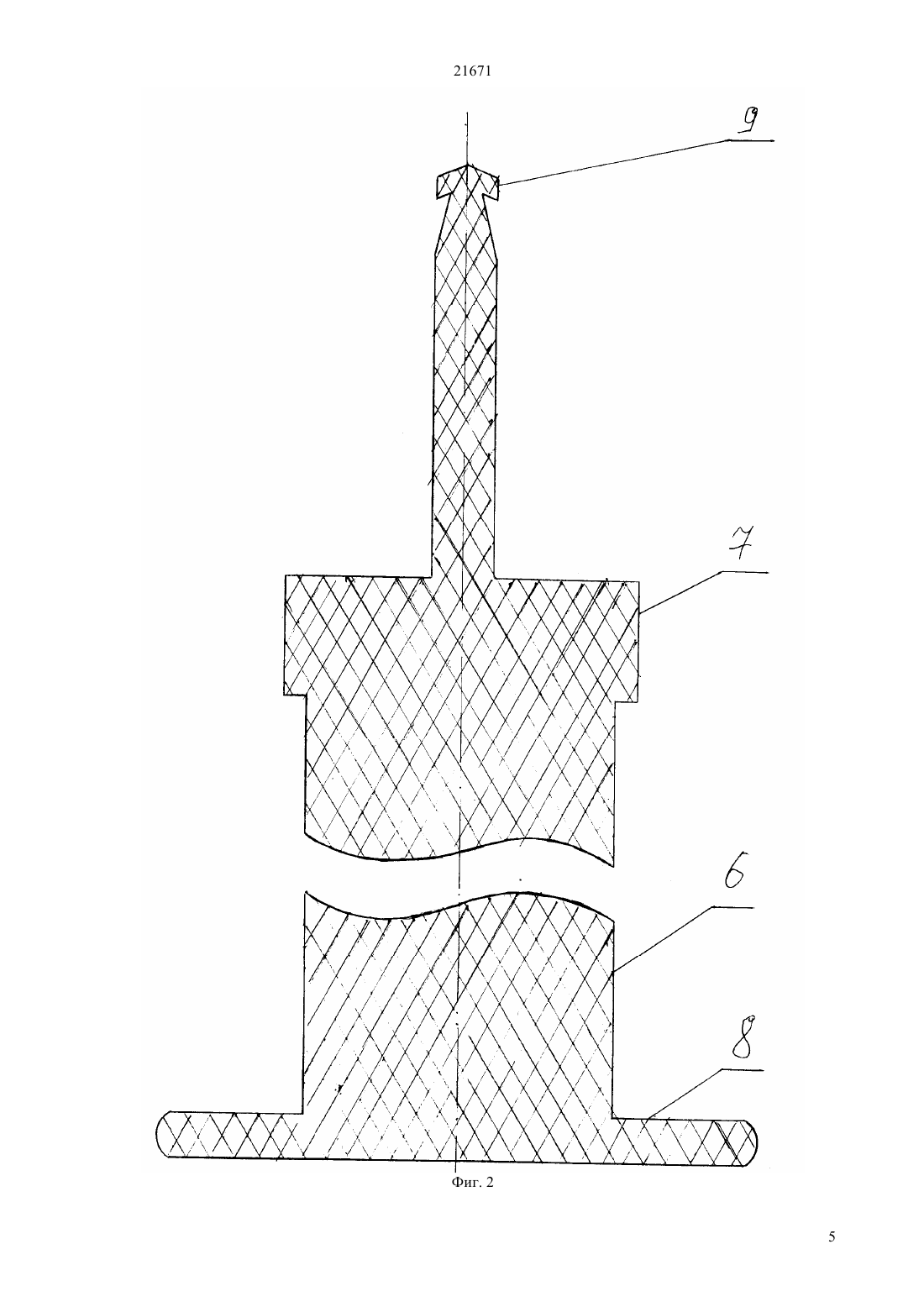

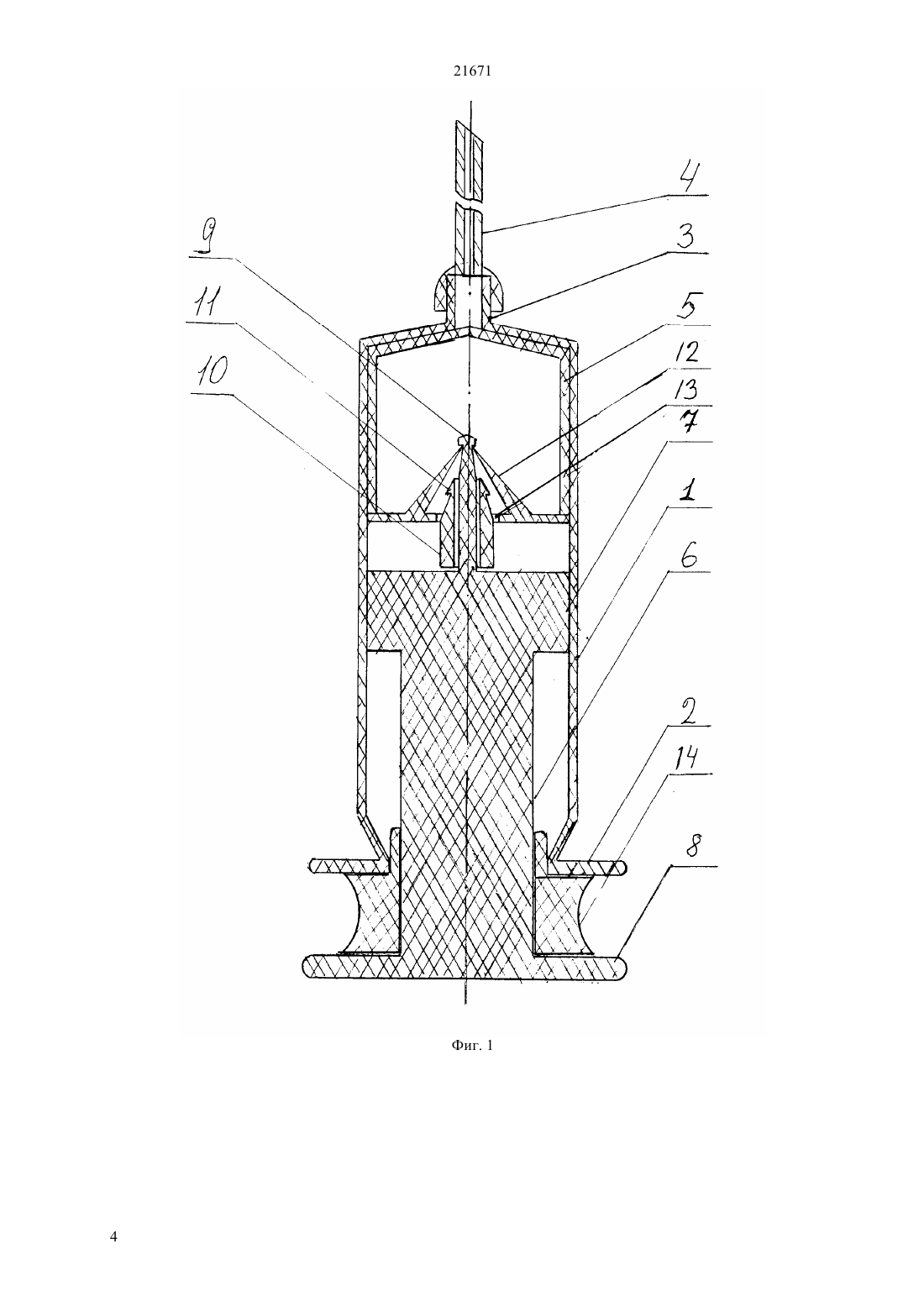

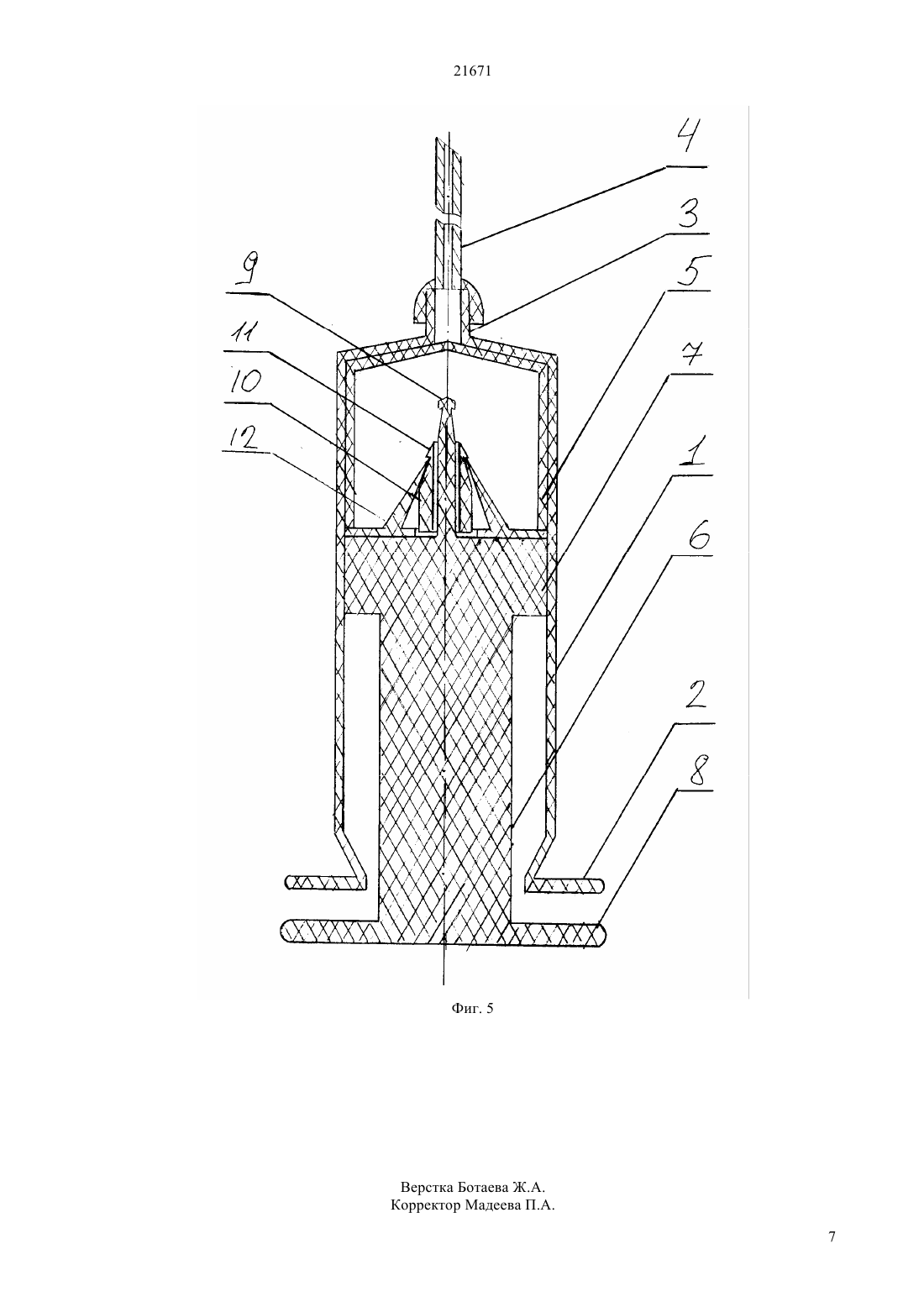

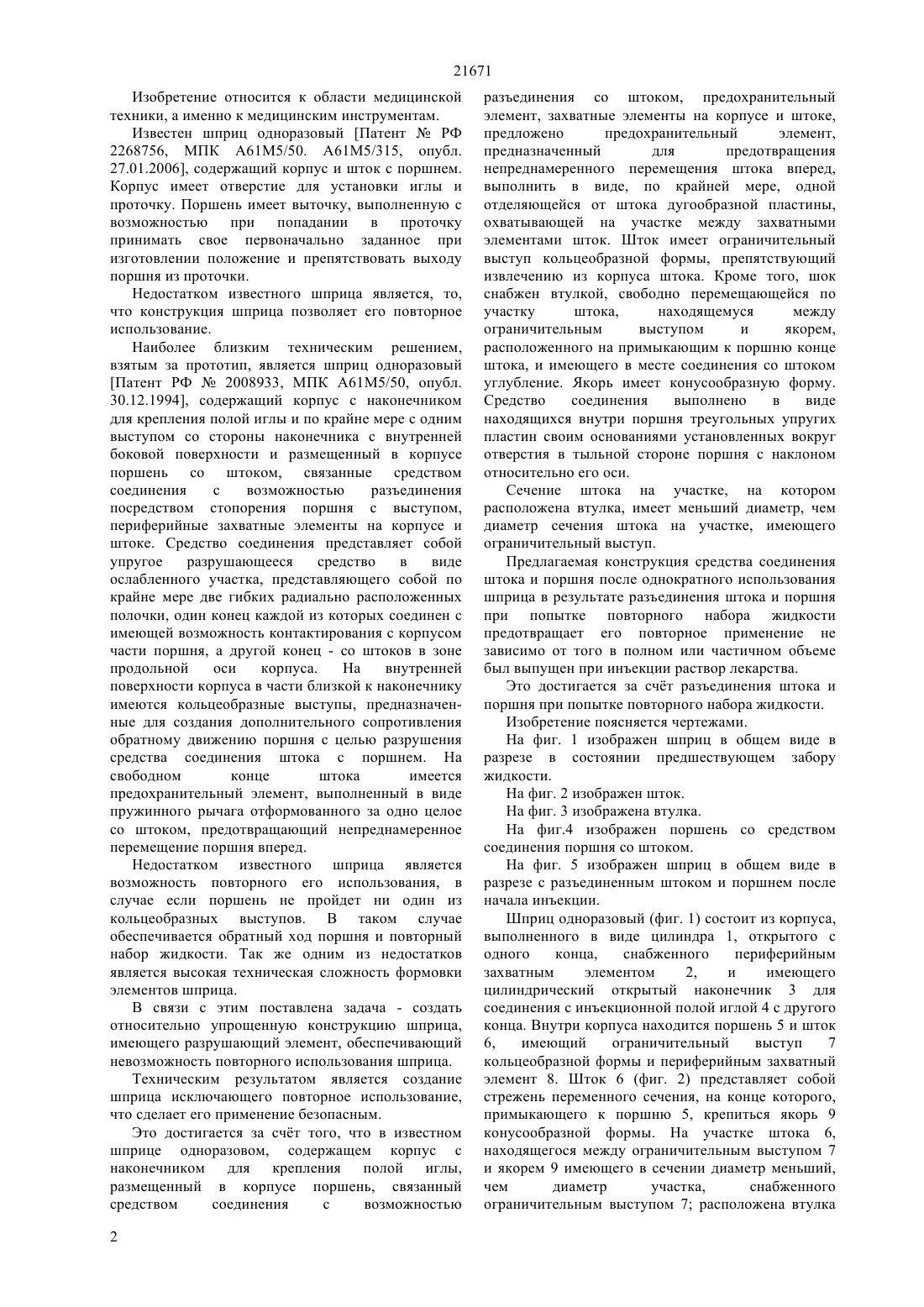

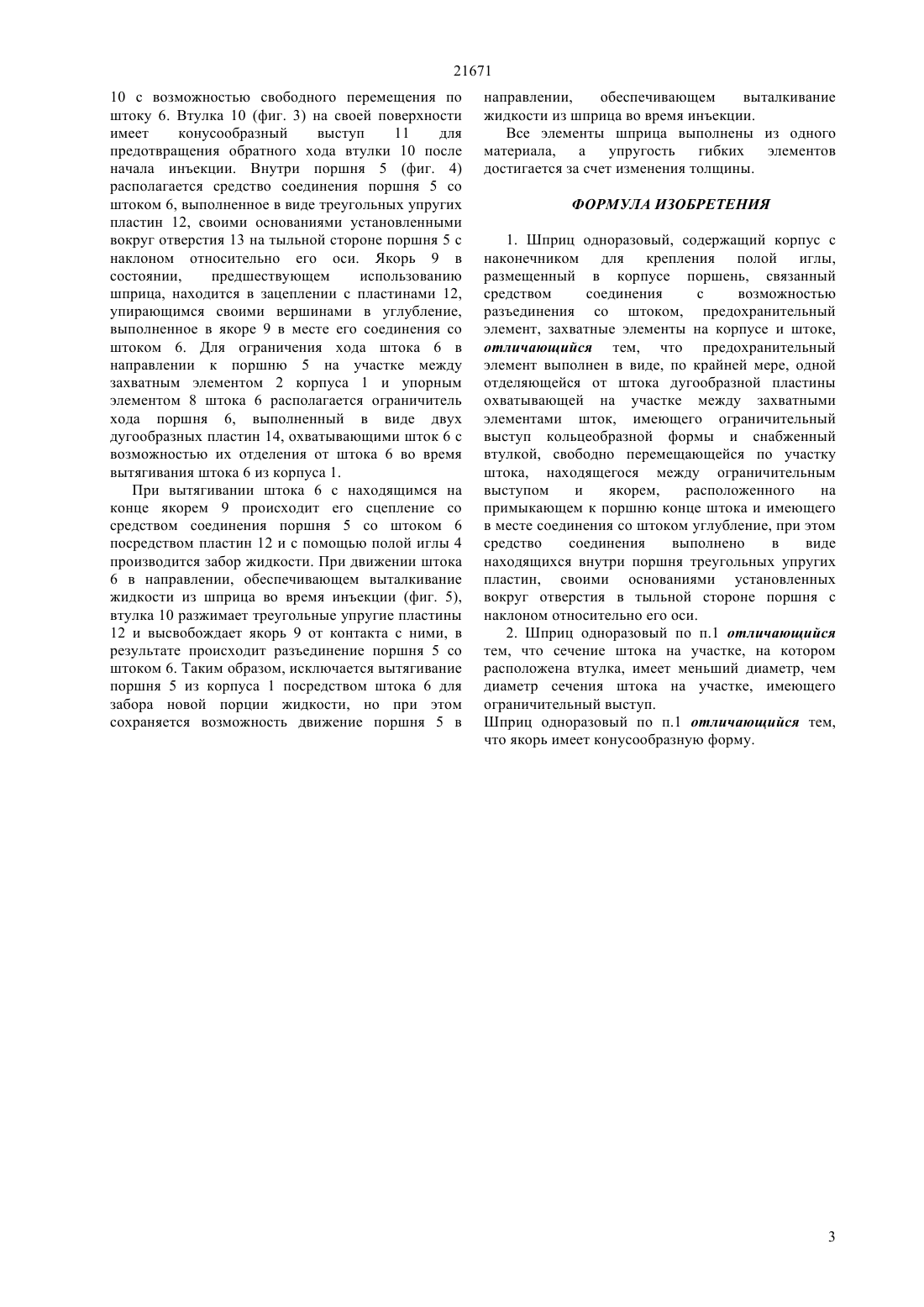

(51) 61 5/50 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ и якорем 9 имеющего в сечении диаметр меньший,чем диаметр участка,снабженного ограничительным выступом 7, расположена втулка 10 с возможностью свободного перемещения по штоку 6. Втулка 10 на своей поверхности имеет конусообразный выступ 11 для предотвращения обратного хода втулки 10 после начала инъекции. Внутри поршня 5 располагается средство соединения поршня 5 со штоком 6, выполненное в виде треугольных упругих пластин 12, своими основаниями установленными вокруг отверстия 13 на тыльной стороне поршня 5 с наклоном относительно ее оси. Якорь 9 в состоянии,предшествующем использованию шприца,находится в зацеплении с пластинами 12,упирающимся своими вершинами в углубление,выполненное в якоре 9 в месте его соединения со штоком 6. Для ограничения хода штока 6 в направлении к поршню 5 на участке между захватным элементом 2 корпуса 1 и упорным элементом 8 штока 6 располагается ограничитель хода поршня 6, выполненный в виде двух дугообразных пластин 14, охватывающими шток 6 с возможностью их отделения от штока 6 во время вытягивания штока 6 из корпуса 1.(57) Изобретение относится к области медицинской техники, а именно к медицинским инструментам. Техническим результатом является создание шприца исключающего повторное использование,что сделает его применение безопасным. Шприц (фиг.1) одноразовый состоит из корпуса,выполненного в виде цилиндра 1, открытого с одного конца,снабженного периферийным захватным элементом 2,и имеющего цилиндрический открытый наконечник 3 для соединения с инъекционной полой иглой 4 с другого конца. Внутри корпуса находится поршень 5 и шток 6,имеющий ограничительный выступ 7 кольцеобразной формы и периферийным захватный элемент 8. Шток 6 представляет собой стрежень переменного сечения, на конце которого,примыкающего к поршню 5, крепиться якорь 9 конусообразной формы. На участке штока 6,находящегося между ограничительным выступом 7 21671 Изобретение относится к области медицинской техники, а именно к медицинским инструментам. Известен шприц одноразовый ПатентРФ 2268756, МПК А 61 М 5/50. А 61 М 5/315, опубл. 27.01.2006, содержащий корпус и шток с поршнем. Корпус имеет отверстие для установки иглы и проточку. Поршень имеет выточку, выполненную с возможностью при попадании в проточку принимать свое первоначально заданное при изготовлении положение и препятствовать выходу поршня из проточки. Недостатком известного шприца является, то,что конструкция шприца позволяет его повторное использование. Наиболее близким техническим решением,взятым за прототип, является шприц одноразовый Патент РФ 2008933, МПК А 61 М 5/50, опубл. 30.12.1994, содержащий корпус с наконечником для крепления полой иглы и по крайне мере с одним выступом со стороны наконечника с внутренней боковой поверхности и размещенный в корпусе поршень со штоком, связанные средством соединения с возможностью разъединения посредством стопорения поршня с выступом,периферийные захватные элементы на корпусе и штоке. Средство соединения представляет собой упругое разрушающееся средство в виде ослабленного участка, представляющего собой по крайне мере две гибких радиально расположенных полочки, один конец каждой из которых соединен с имеющей возможность контактирования с корпусом части поршня, а другой конец - со штоков в зоне продольной оси корпуса. На внутренней поверхности корпуса в части близкой к наконечнику имеются кольцеобразные выступы, предназначенные для создания дополнительного сопротивления обратному движению поршня с целью разрушения средства соединения штока с поршнем. На свободном конце штока имеется предохранительный элемент, выполненный в виде пружинного рычага отформованного за одно целое со штоком, предотвращающий непреднамеренное перемещение поршня вперед. Недостатком известного шприца является возможность повторного его использования, в случае если поршень не пройдет ни один из кольцеобразных выступов. В таком случае обеспечивается обратный ход поршня и повторный набор жидкости. Так же одним из недостатков является высокая техническая сложность формовки элементов шприца. В связи с этим поставлена задача - создать относительно упрощенную конструкцию шприца,имеющего разрушающий элемент, обеспечивающий невозможность повторного использования шприца. Техническим результатом является создание шприца исключающего повторное использование,что сделает его применение безопасным. Это достигается за счт того, что в известном шприце одноразовом, содержащем корпус с наконечником для крепления полой иглы,размещенный в корпусе поршень, связанный средством соединения с возможностью 2 разъединения со штоком, предохранительный элемент, захватные элементы на корпусе и штоке,предложено предохранительный элемент,предназначенный для предотвращения непреднамеренного перемещения штока вперед,выполнить в виде, по крайней мере, одной отделяющейся от штока дугообразной пластины,охватывающей на участке между захватными элементами шток. Шток имеет ограничительный выступ кольцеобразной формы, препятствующий извлечению из корпуса штока. Кроме того, шок снабжен втулкой, свободно перемещающейся по участку штока,находящемуся между ограничительным выступом и якорем,расположенного на примыкающим к поршню конце штока, и имеющего в месте соединения со штоком углубление. Якорь имеет конусообразную форму. Средство соединения выполнено в виде находящихся внутри поршня треугольных упругих пластин своим основаниями установленных вокруг отверстия в тыльной стороне поршня с наклоном относительно его оси. Сечение штока на участке, на котором расположена втулка, имеет меньший диаметр, чем диаметр сечения штока на участке, имеющего ограничительный выступ. Предлагаемая конструкция средства соединения штока и поршня после однократного использования шприца в результате разъединения штока и поршня при попытке повторного набора жидкости предотвращает его повторное применение не зависимо от того в полном или частичном объеме был выпущен при инъекции раствор лекарства. Это достигается за счт разъединения штока и поршня при попытке повторного набора жидкости. Изобретение поясняется чертежами. На фиг. 1 изображен шприц в общем виде в разрезе в состоянии предшествующем забору жидкости. На фиг. 2 изображен шток. На фиг. 3 изображена втулка. На фиг.4 изображен поршень со средством соединения поршня со штоком. На фиг. 5 изображен шприц в общем виде в разрезе с разъединенным штоком и поршнем после начала инъекции. Шприц одноразовый (фиг. 1) состоит из корпуса,выполненного в виде цилиндра 1, открытого с одного конца,снабженного периферийным захватным элементом 2,и имеющего цилиндрический открытый наконечник 3 для соединения с инъекционной полой иглой 4 с другого конца. Внутри корпуса находится поршень 5 и шток 6,имеющий ограничительный выступ 7 кольцеобразной формы и периферийным захватный элемент 8. Шток 6 (фиг. 2) представляет собой стрежень переменного сечения, на конце которого,примыкающего к поршню 5, крепиться якорь 9 конусообразной формы. На участке штока 6,находящегося между ограничительным выступом 7 и якорем 9 имеющего в сечении диаметр меньший,чем диаметр участка,снабженного ограничительным выступом 7 расположена втулка 21671 10 с возможностью свободного перемещения по штоку 6. Втулка 10 (фиг. 3) на своей поверхности имеет конусообразный выступ 11 для предотвращения обратного хода втулки 10 после начала инъекции. Внутри поршня 5 (фиг. 4) располагается средство соединения поршня 5 со штоком 6, выполненное в виде треугольных упругих пластин 12, своими основаниями установленными вокруг отверстия 13 на тыльной стороне поршня 5 с наклоном относительно его оси. Якорь 9 в состоянии,предшествующем использованию шприца, находится в зацеплении с пластинами 12,упирающимся своими вершинами в углубление,выполненное в якоре 9 в месте его соединения со штоком 6. Для ограничения хода штока 6 в направлении к поршню 5 на участке между захватным элементом 2 корпуса 1 и упорным элементом 8 штока 6 располагается ограничитель хода поршня 6, выполненный в виде двух дугообразных пластин 14, охватывающими шток 6 с возможностью их отделения от штока 6 во время вытягивания штока 6 из корпуса 1. При вытягивании штока 6 с находящимся на конце якорем 9 происходит его сцепление со средством соединения поршня 5 со штоком 6 посредством пластин 12 и с помощью полой иглы 4 производится забор жидкости. При движении штока 6 в направлении, обеспечивающем выталкивание жидкости из шприца во время инъекции (фиг. 5),втулка 10 разжимает треугольные упругие пластины 12 и высвобождает якорь 9 от контакта с ними, в результате происходит разъединение поршня 5 со штоком 6. Таким образом, исключается вытягивание поршня 5 из корпуса 1 посредством штока 6 для забора новой порции жидкости, но при этом сохраняется возможность движение поршня 5 в направлении,обеспечивающем выталкивание жидкости из шприца во время инъекции. Все элементы шприца выполнены из одного материала, а упругость гибких элементов достигается за счет изменения толщины. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Шприц одноразовый, содержащий корпус с наконечником для крепления полой иглы,размещенный в корпусе поршень, связанный средством соединения с возможностью разъединения со штоком, предохранительный элемент, захватные элементы на корпусе и штоке,отличающийся тем, что предохранительный элемент выполнен в виде, по крайней мере, одной отделяющейся от штока дугообразной пластины охватывающей на участке между захватными элементами шток, имеющего ограничительный выступ кольцеобразной формы и снабженный втулкой, свободно перемещающейся по участку штока, находящегося между ограничительным выступом и якорем,расположенного на примыкающем к поршню конце штока и имеющего в месте соединения со штоком углубление, при этом средство соединения выполнено в виде находящихся внутри поршня треугольных упругих пластин, своими основаниями установленных вокруг отверстия в тыльной стороне поршня с наклоном относительно его оси. 2. Шприц одноразовый по п.1 отличающийся тем, что сечение штока на участке, на котором расположена втулка, имеет меньший диаметр, чем диаметр сечения штока на участке, имеющего ограничительный выступ. Шприц одноразовый по п.1 отличающийся тем,что якорь имеет конусообразную форму.
