Стыковое соединение сборных ригелей и колонн

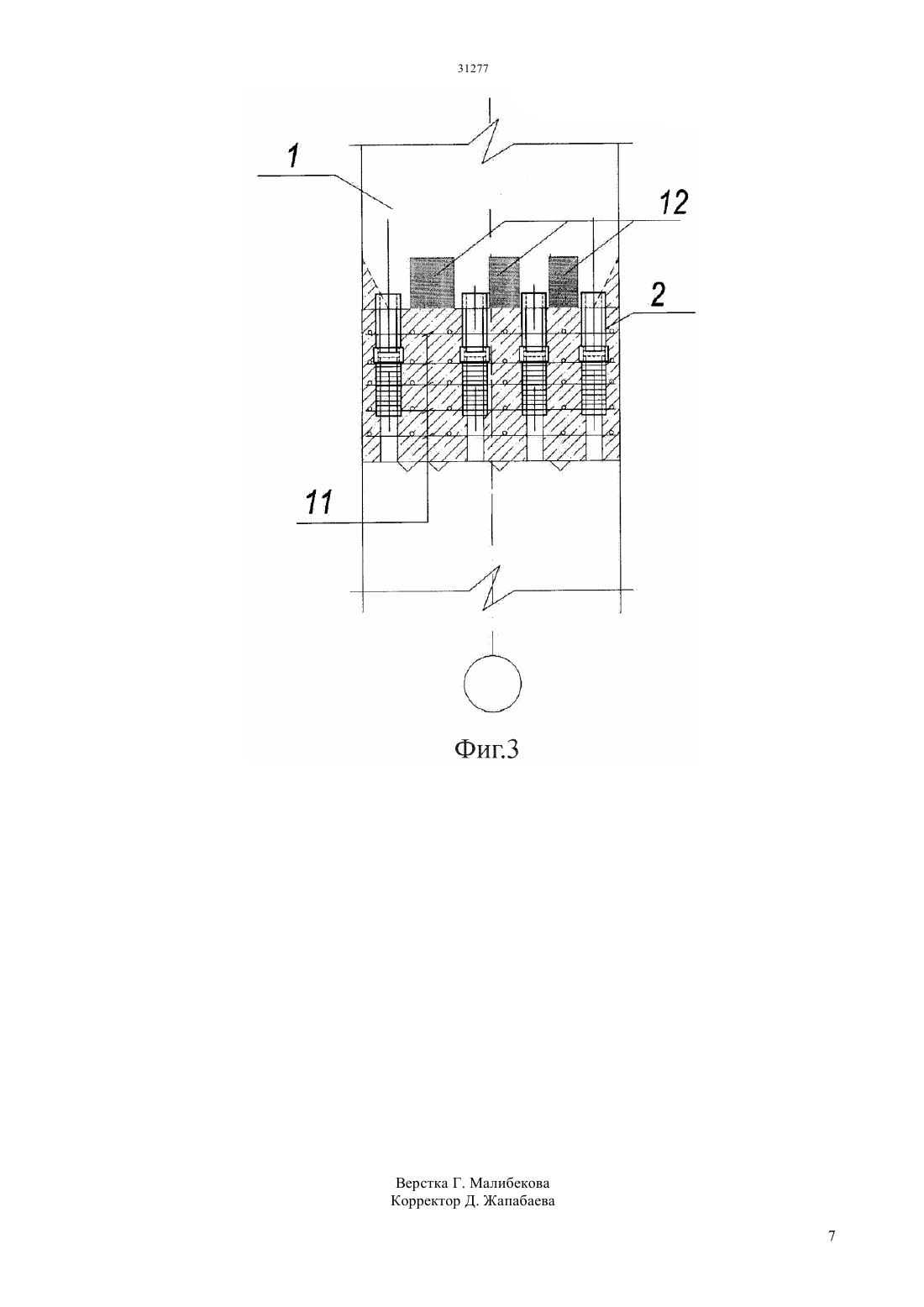

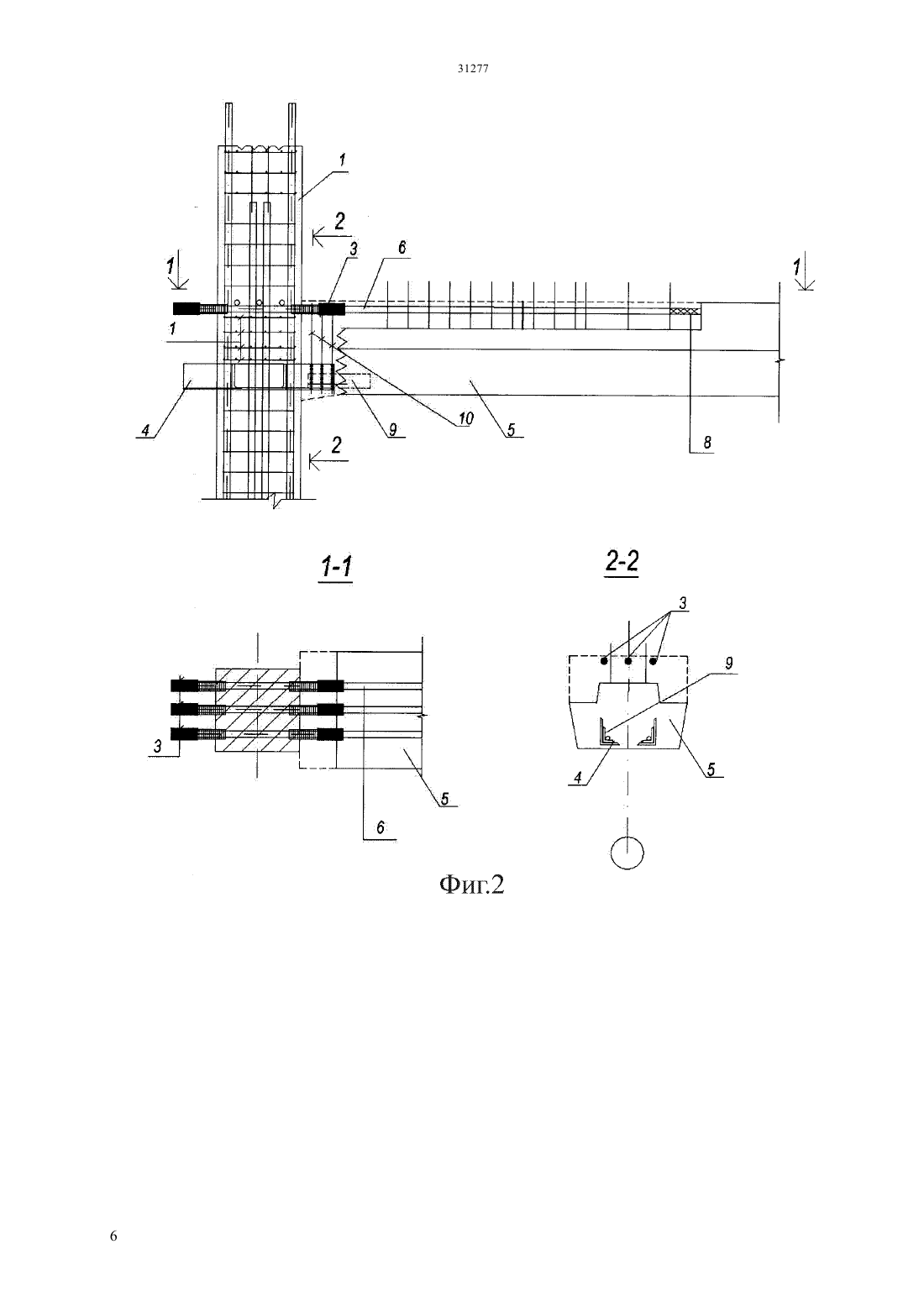

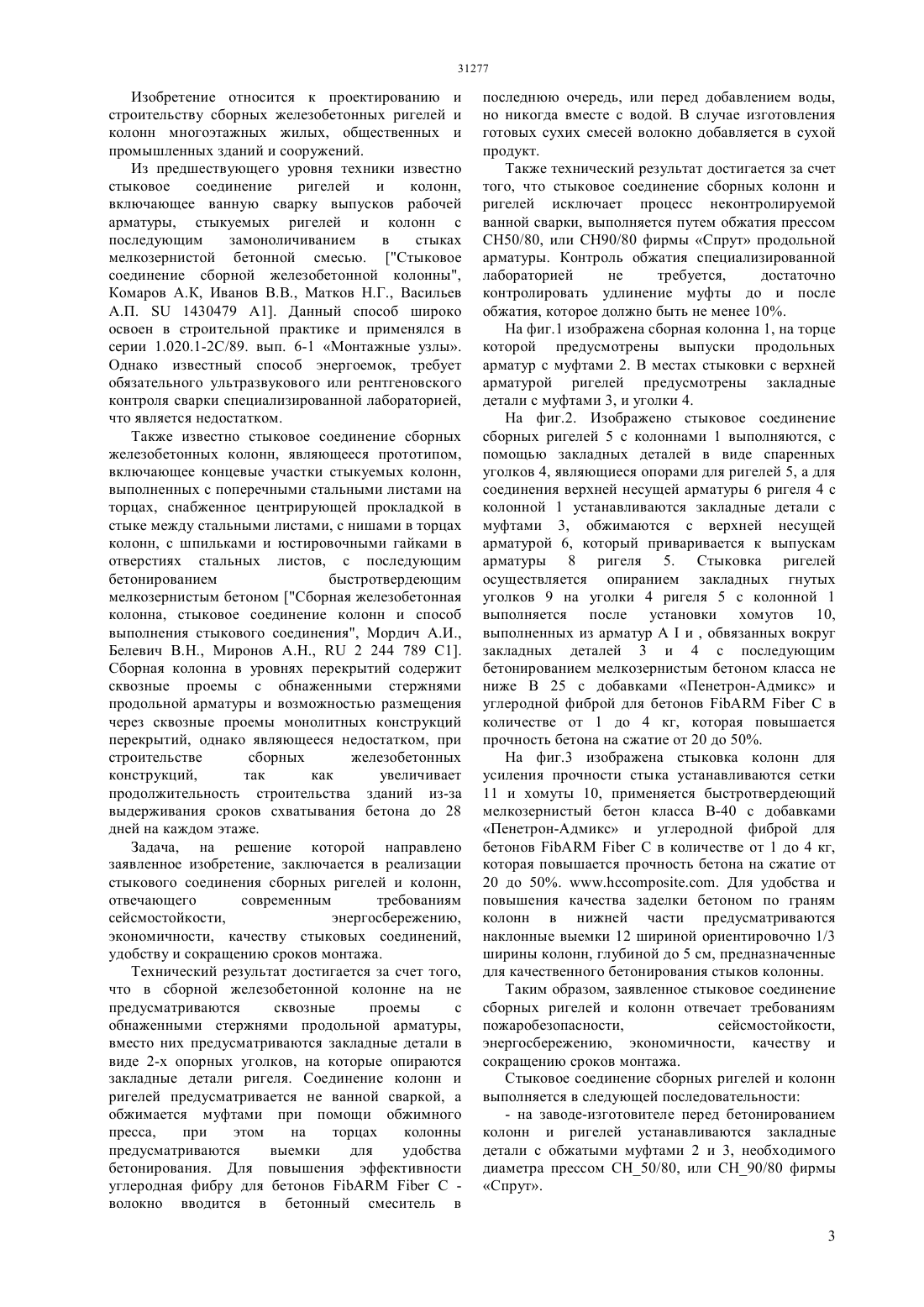

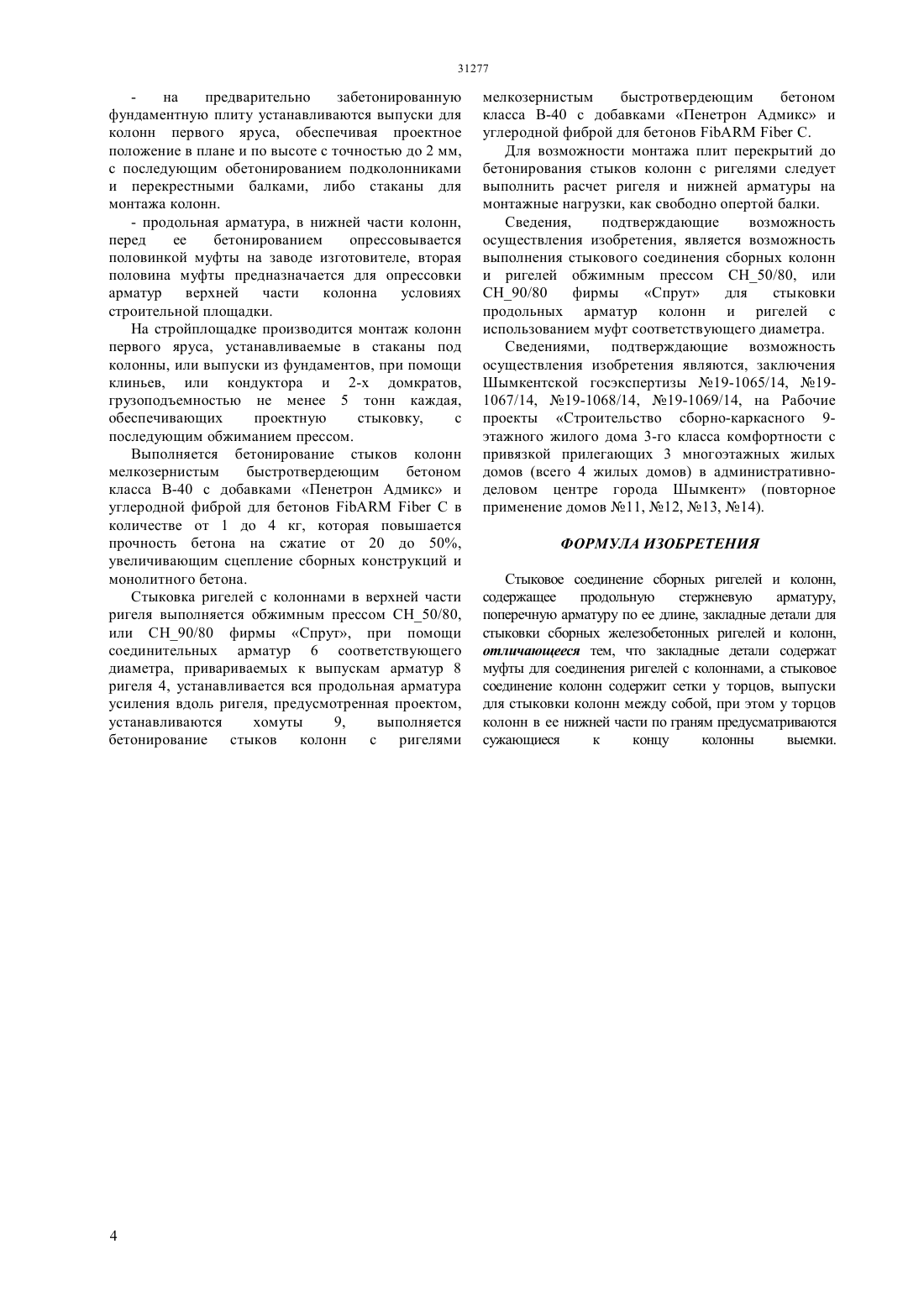

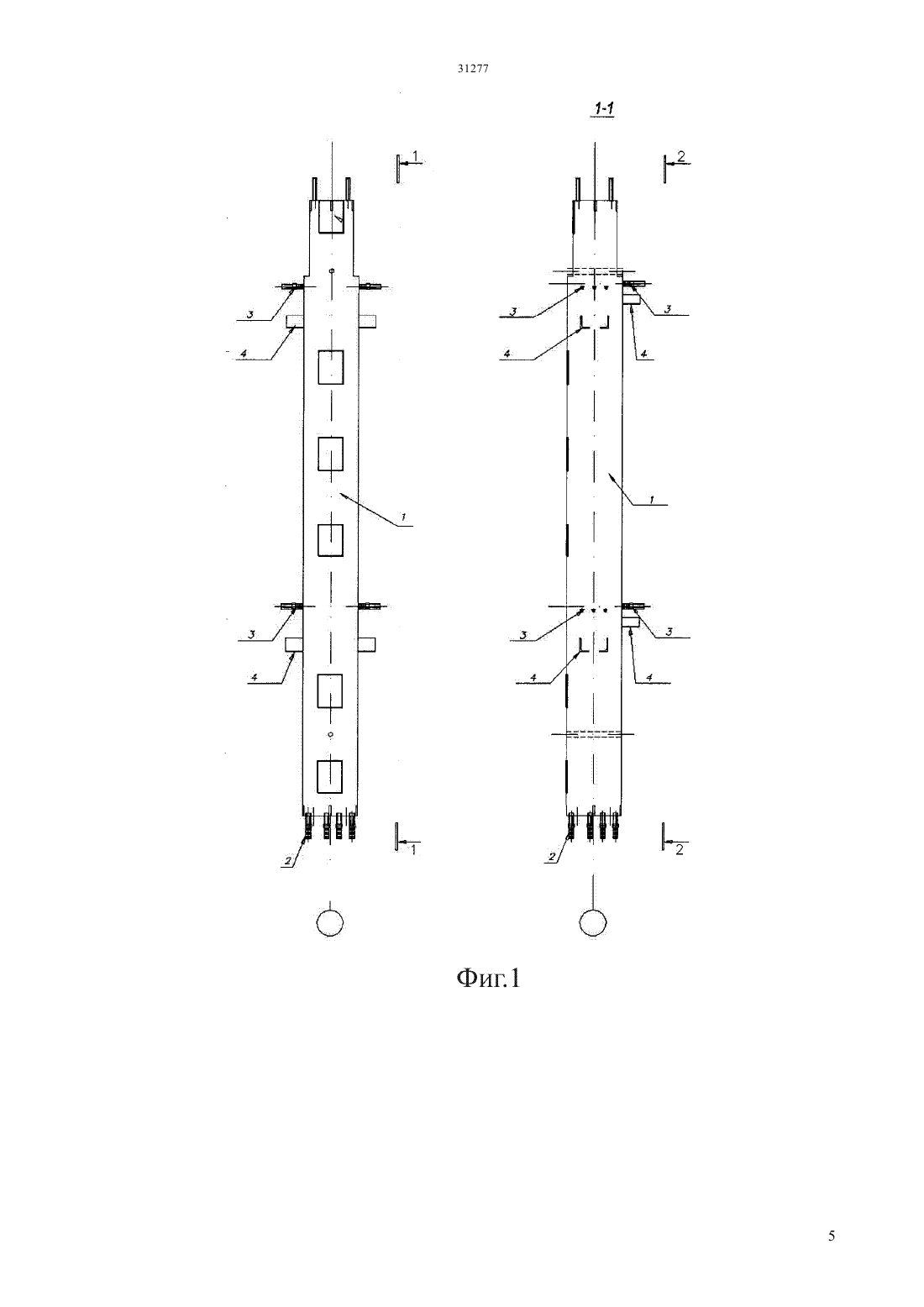

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ грузоподъемностью не менее 5 тонн каждая,обеспечивающих проектную стыковку,с последующим обжиманием муфт обжимным прессом СН 50/80, или СН 90/80 фирмы Спрут. Выполняется бетонирование стыков колонн мелкозернистым быстротвердеющим бетоном класса В-40 с добавками Пенетрон Адмикс и углеродной фиброй для бетоновС в количестве от 1 до 4 кг, которая повышается прочность бетона на сжатие от 20 до 50,увеличивающим сцепление сборных конструкций и монолитного бетона. Причем в нижних торцах колонн предусмотрены наклонные выемки шириной ориентировочно 1/3 ширины колонн, глубиной до 5 см, предназначенные для качественного бетонирования стыков колонн. Стыковка ригелей с колоннами в верхней части ригеля выполняется обжимным прессом СН 50/80,или СН 90/80 фирмы Спрут, при помощи соединительных арматур соответствующего диаметра, привариваемых к выпускам арматур ригеля, устанавливается вся продольная арматура усиления вдоль ригеля, предусмотренная проектом,устанавливаются хомуты,выполняется бетонирование стыков колонн с ригелями мелкозернистым быстротвердеющим бетоном класса В-40 с добавками Пенетрон Адмикс и углеродной фиброй для бетоновС. Для повышения эффективности углеродная фибру для бетоновС - волокно вводится в бетонный смеситель в последнюю очередь, или перед добавлением воды, но никогда вместе с водой. В случае изготовления готовых сухих смесей волокно добавляется в сухой продукт. Для возможности монтажа плит перекрытий до бетонирования стыков колонн с ригелями следует выполнить расчет ригеля и нижней арматуры на монтажные нагрузки, как свободно опертой балки. Для усиления прочности стыка устанавливаются сетки и хомуты, выполняется бетонирование стыков колонн с ригелями мелкозернистым быстротвердеющим бетоном класса В-40 с добавками Пенетрон Адмикс и углеродной фиброй для бетоновС. Для качественной укладки бетона в стыках колонн в торцах колонны предусмотрены наклонные выемки.(72) Ким Борис Николаевич Джемадинов Эмир Зиятдинович Ким Татьяна Борисовна(56)2244789 1 20.01.2005120982 1 10.10.2012 Спасательное и промышленное оборудования фирмы Спрут 2014(54) СТЫКОВОЕ СОЕДИНЕНИЕ СБОРНЫХ РИГЕЛЕЙ И КОЛОНН(57) Изобретение относится к проектированию и строительству сборных железобетонных ригелей и колонн многоэтажных жилых, общественных и промышленных зданий и сооружений. Стыковое соединение сборных ригелей и колонн выполняется в следующей последовательности- на заводе-изготовителе перед бетонированием колонн и ригелей устанавливаются закладные детали с обжатыми муфтами 2 и 3, необходимого диаметра прессом СН 50/80, или СН 90/80 фирмы Спрут.- На стройплощадке на предварительно забетонированную фундаментную плиту устанавливаются выпуски для колонн первого яруса,обеспечивая проектное положение в плане и по высоте с точностью до 2 мм, с последующим обетонированием подколонниками и перекрестными балками, либо стаканы для монтажа колонн.- продольная арматура, в нижней части колонн,перед ее бетонированием опрессовывается половинкой муфты на заводе изготовителе, вторая половина муфты предназначается для опрессовки арматур верхней части колонн в условиях строительной площадки. На стройплощадке производится монтаж колонн первого яруса, устанавливаемые в стаканы под колонны, или выпуски из фундаментов, при помощи клиньев, или кондуктора и 2-х домкратов, 31277 Контроль обжатия специализированной лабораторией не требуется,достаточно контролировать удлинение муфты до и после обжатия, которое должно быть не менее 10. Таким образом, заявленное стыковое соединение сборных ригелей и колонн, отвечает требованиям пожаробезопасности,сейсмостойкости,энергосбережению, экономичности, удобству и сокращению сроков монтажа. Изобретение относится к проектированию и строительству сборных железобетонных ригелей и колонн многоэтажных жилых, общественных и промышленных зданий и сооружений. Из предшествующего уровня техники известно стыковое соединение ригелей и колонн,включающее ванную сварку выпусков рабочей арматуры, стыкуемых ригелей и колонн с последующим замоноличиванием в стыках мелкозернистой бетонной смесью. Стыковое соединение сборной железобетонной колонны,Комаров А.К, Иванов В.В., Матков Н.Г., Васильев А.П.1430479 А 1. Данный способ широко освоен в строительной практике и применялся в серии 1.020.1-2 С/89. вып. 6-1 Монтажные узлы. Однако известный способ энергоемок, требует обязательного ультразвукового или рентгеновского контроля сварки специализированной лабораторией,что является недостатком. Также известно стыковое соединение сборных железобетонных колонн, являющееся прототипом,включающее концевые участки стыкуемых колонн,выполненных с поперечными стальными листами на торцах, снабженное центрирующей прокладкой в стыке между стальными листами, с нишами в торцах колонн, с шпильками и юстировочными гайками в отверстиях стальных листов, с последующим бетонированием быстротвердеющим мелкозернистым бетоном Сборная железобетонная колонна, стыковое соединение колонн и способ выполнения стыкового соединения, Мордич А.И.,Белевич В.Н., Миронов А.Н.,2 244 789 С 1. Сборная колонна в уровнях перекрытий содержит сквозные проемы с обнаженными стержнями продольной арматуры и возможностью размещения через сквозные проемы монолитных конструкций перекрытий, однако являющееся недостатком, при строительстве сборных железобетонных конструкций,так как увеличивает продолжительность строительства зданий из-за выдерживания сроков схватывания бетона до 28 дней на каждом этаже. Задача, на решение которой направлено заявленное изобретение, заключается в реализации стыкового соединения сборных ригелей и колонн,отвечающего современным требованиям сейсмостойкости,энергосбережению,экономичности, качеству стыковых соединений,удобству и сокращению сроков монтажа. Технический результат достигается за счет того,что в сборной железобетонной колонне на не предусматриваются сквозные проемы с обнаженными стержнями продольной арматуры,вместо них предусматриваются закладные детали в виде 2-х опорных уголков, на которые опираются закладные детали ригеля. Соединение колонн и ригелей предусматривается не ванной сваркой, а обжимается муфтами при помощи обжимного пресса,при этом на торцах колонны предусматриваются выемки для удобства бетонирования. Для повышения эффективности углеродная фибру для бетоновС волокно вводится в бетонный смеситель в последнюю очередь, или перед добавлением воды,но никогда вместе с водой. В случае изготовления готовых сухих смесей волокно добавляется в сухой продукт. Также технический результат достигается за счет того, что стыковое соединение сборных колонн и ригелей исключает процесс неконтролируемой ванной сварки, выполняется путем обжатия прессом СН 50/80, или СН 90/80 фирмы Спрут продольной арматуры. Контроль обжатия специализированной лабораторией не требуется,достаточно контролировать удлинение муфты до и после обжатия, которое должно быть не менее 10. На фиг.1 изображена сборная колонна 1, на торце которой предусмотрены выпуски продольных арматур с муфтами 2. В местах стыковки с верхней арматурой ригелей предусмотрены закладные детали с муфтами 3, и уголки 4. На фиг.2. Изображено стыковое соединение сборных ригелей 5 с колоннами 1 выполняются, с помощью закладных деталей в виде спаренных уголков 4, являющиеся опорами для ригелей 5, а для соединения верхней несущей арматуры 6 ригеля 4 с колонной 1 устанавливаются закладные детали с муфтами 3, обжимаются с верхней несущей арматурой 6, который приваривается к выпускам арматуры 8 ригеля 5. Стыковка ригелей осуществляется опиранием закладных гнутых уголков 9 на уголки 4 ригеля 5 с колонной 1 выполняется после установки хомутов 10,выполненных из арматур Аи , обвязанных вокруг закладных деталей 3 и 4 с последующим бетонированием мелкозернистым бетоном класса не ниже В 25 с добавками Пенетрон-Адмикс и углеродной фиброй для бетоновС в количестве от 1 до 4 кг, которая повышается прочность бетона на сжатие от 20 до 50. На фиг.3 изображена стыковка колонн для усиления прочности стыка устанавливаются сетки 11 и хомуты 10, применяется быстротвердеющий мелкозернистый бетон класса В-40 с добавками Пенетрон-Адмикс и углеродной фиброй для бетоновС в количестве от 1 до 4 кг,которая повышается прочность бетона на сжатие от 20 до 50. Для удобства и повышения качества заделки бетоном по граням колонн в нижней части предусматриваются наклонные выемки 12 шириной ориентировочно 1/3 ширины колонн, глубиной до 5 см, предназначенные для качественного бетонирования стыков колонны. Таким образом, заявленное стыковое соединение сборных ригелей и колонн отвечает требованиям пожаробезопасности,сейсмостойкости,энергосбережению, экономичности, качеству и сокращению сроков монтажа. Стыковое соединение сборных ригелей и колонн выполняется в следующей последовательности- на заводе-изготовителе перед бетонированием колонн и ригелей устанавливаются закладные детали с обжатыми муфтами 2 и 3, необходимого диаметра прессом СН 50/80, или СН 90/80 фирмы Спрут. 3 на предварительно забетонированную фундаментную плиту устанавливаются выпуски для колонн первого яруса, обеспечивая проектное положение в плане и по высоте с точностью до 2 мм,с последующим обетонированием подколонниками и перекрестными балками, либо стаканы для монтажа колонн.- продольная арматура, в нижней части колонн,перед ее бетонированием опрессовывается половинкой муфты на заводе изготовителе, вторая половина муфты предназначается для опрессовки арматур верхней части колонна условиях строительной площадки. На стройплощадке производится монтаж колонн первого яруса, устанавливаемые в стаканы под колонны, или выпуски из фундаментов, при помощи клиньев, или кондуктора и 2-х домкратов,грузоподъемностью не менее 5 тонн каждая,обеспечивающих проектную стыковку,с последующим обжиманием прессом. Выполняется бетонирование стыков колонн мелкозернистым быстротвердеющим бетоном класса В-40 с добавками Пенетрон Адмикс и углеродной фиброй для бетоновС в количестве от 1 до 4 кг, которая повышается прочность бетона на сжатие от 20 до 50,увеличивающим сцепление сборных конструкций и монолитного бетона. Стыковка ригелей с колоннами в верхней части ригеля выполняется обжимным прессом СН 50/80,или СН 90/80 фирмы Спрут, при помощи соединительных арматур 6 соответствующего диаметра, привариваемых к выпускам арматур 8 ригеля 4, устанавливается вся продольная арматура усиления вдоль ригеля, предусмотренная проектом,устанавливаются хомуты 9,выполняется бетонирование стыков колонн с ригелями мелкозернистым быстротвердеющим бетоном класса В-40 с добавками Пенетрон Адмикс и углеродной фиброй для бетоновС. Для возможности монтажа плит перекрытий до бетонирования стыков колонн с ригелями следует выполнить расчет ригеля и нижней арматуры на монтажные нагрузки, как свободно опертой балки. Сведения,подтверждающие возможность осуществления изобретения, является возможность выполнения стыкового соединения сборных колонн и ригелей обжимным прессом СН 50/80, или СН 90/80 фирмы Спрут для стыковки продольных арматур колонн и ригелей с использованием муфт соответствующего диаметра. Сведениями, подтверждающие возможность осуществления изобретения являются, заключения Шымкентской госэкспертизы 19-1065/14, 191067/14, 19-1068/14, 19-1069/14, на Рабочие проекты Строительство сборно-каркасного 9 этажного жилого дома 3-го класса комфортности с привязкой прилегающих 3 многоэтажных жилых домов (всего 4 жилых домов) в административноделовом центре города Шымкент (повторное применение домов 11, 12, 13, 14). ФОРМУЛА ИЗОБРЕТЕНИЯ Стыковое соединение сборных ригелей и колонн,содержащее продольную стержневую арматуру,поперечную арматуру по ее длине, закладные детали для стыковки сборных железобетонных ригелей и колонн,отличающееся тем, что закладные детали содержат муфты для соединения ригелей с колоннами, а стыковое соединение колонн содержит сетки у торцов, выпуски для стыковки колонн между собой, при этом у торцов колонн в ее нижней части по граням предусматриваются сужающиеся к концу колонны выемки.
