Устройство для заряжания обводненных скважин

Номер патента: 1944

Опубликовано: 15.03.1995

Авторы: Вайс Андрей Федорович, Бикбов Асхат Искакович

Скачать PDF файл.

Формула / Реферат

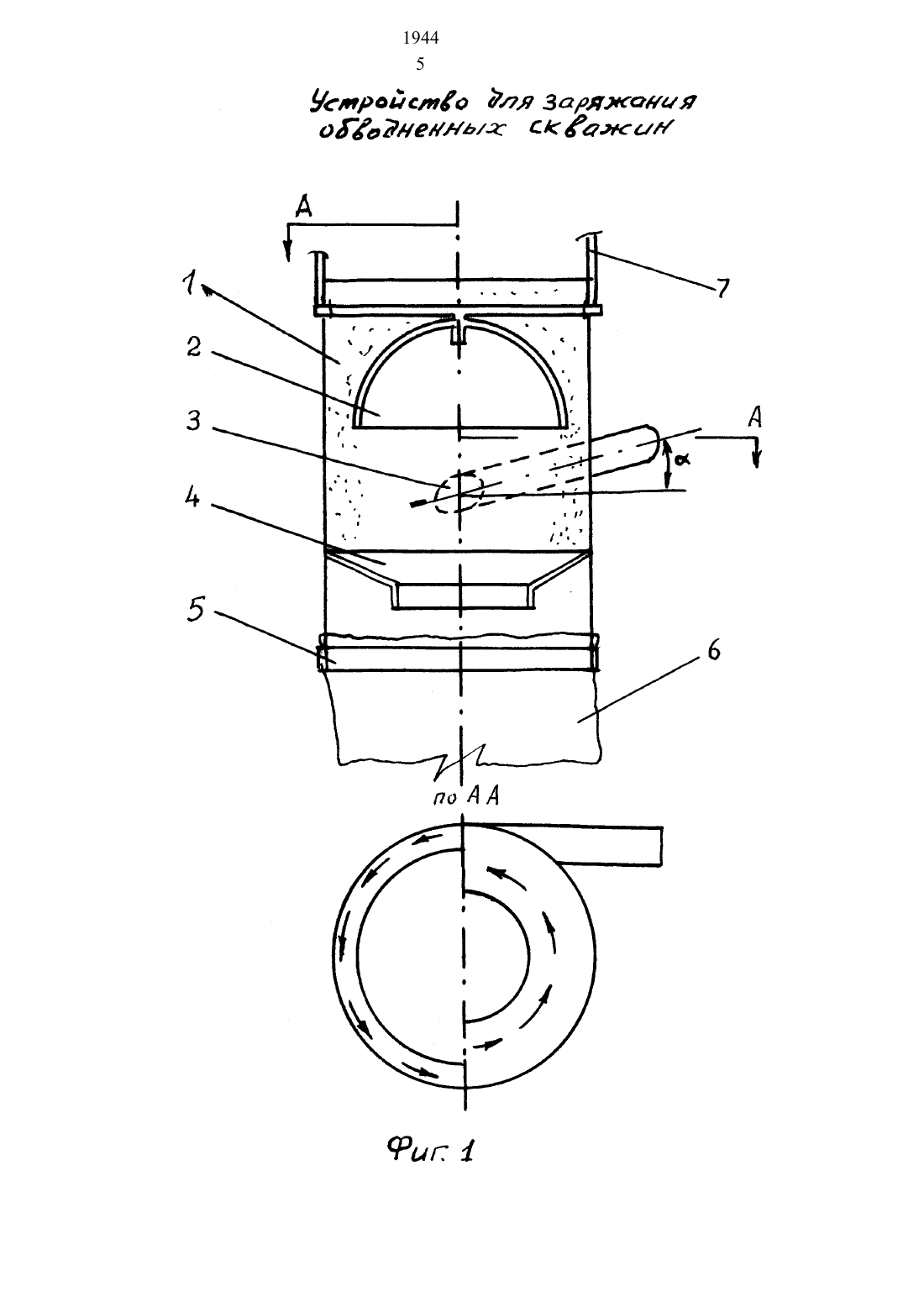

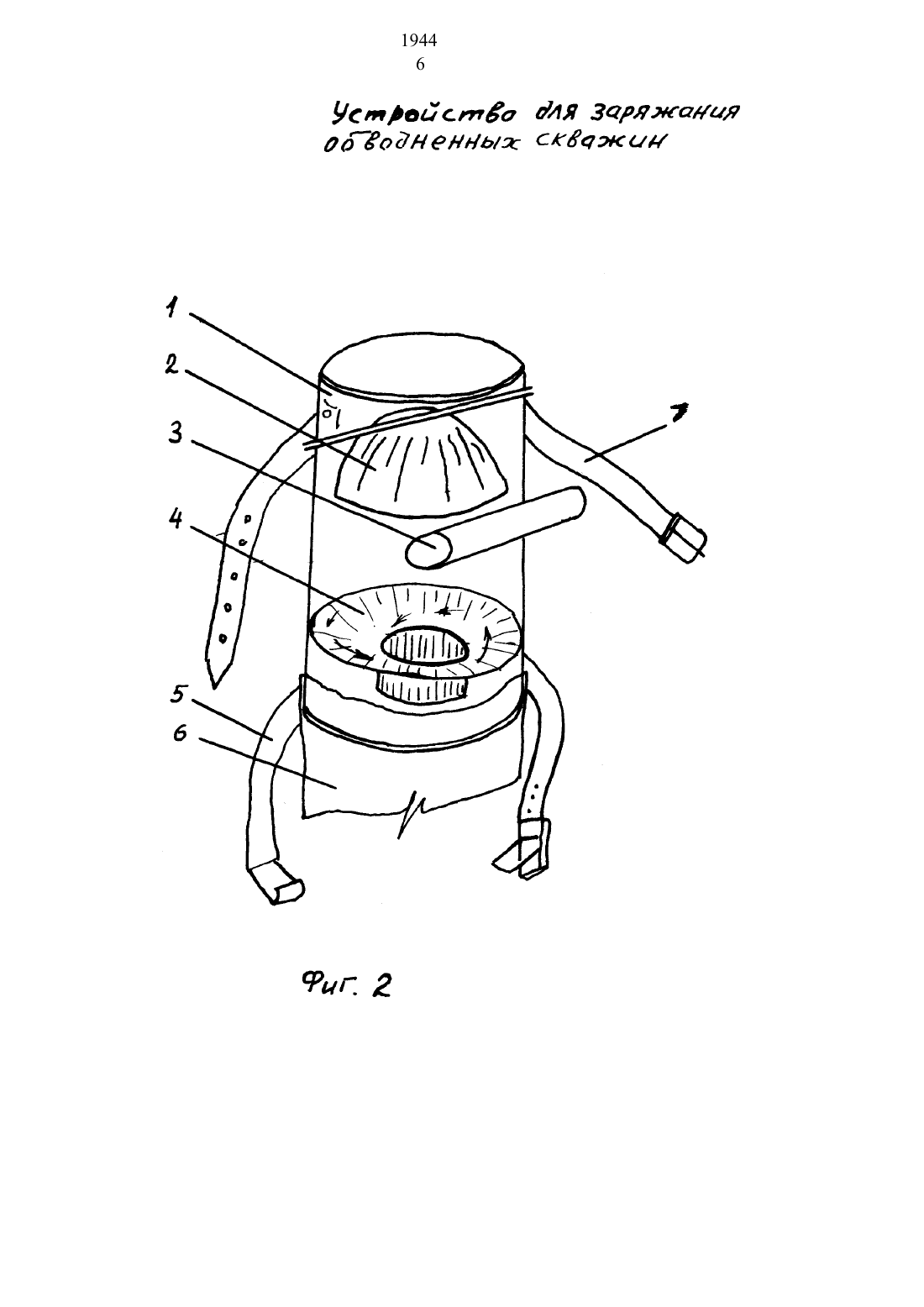

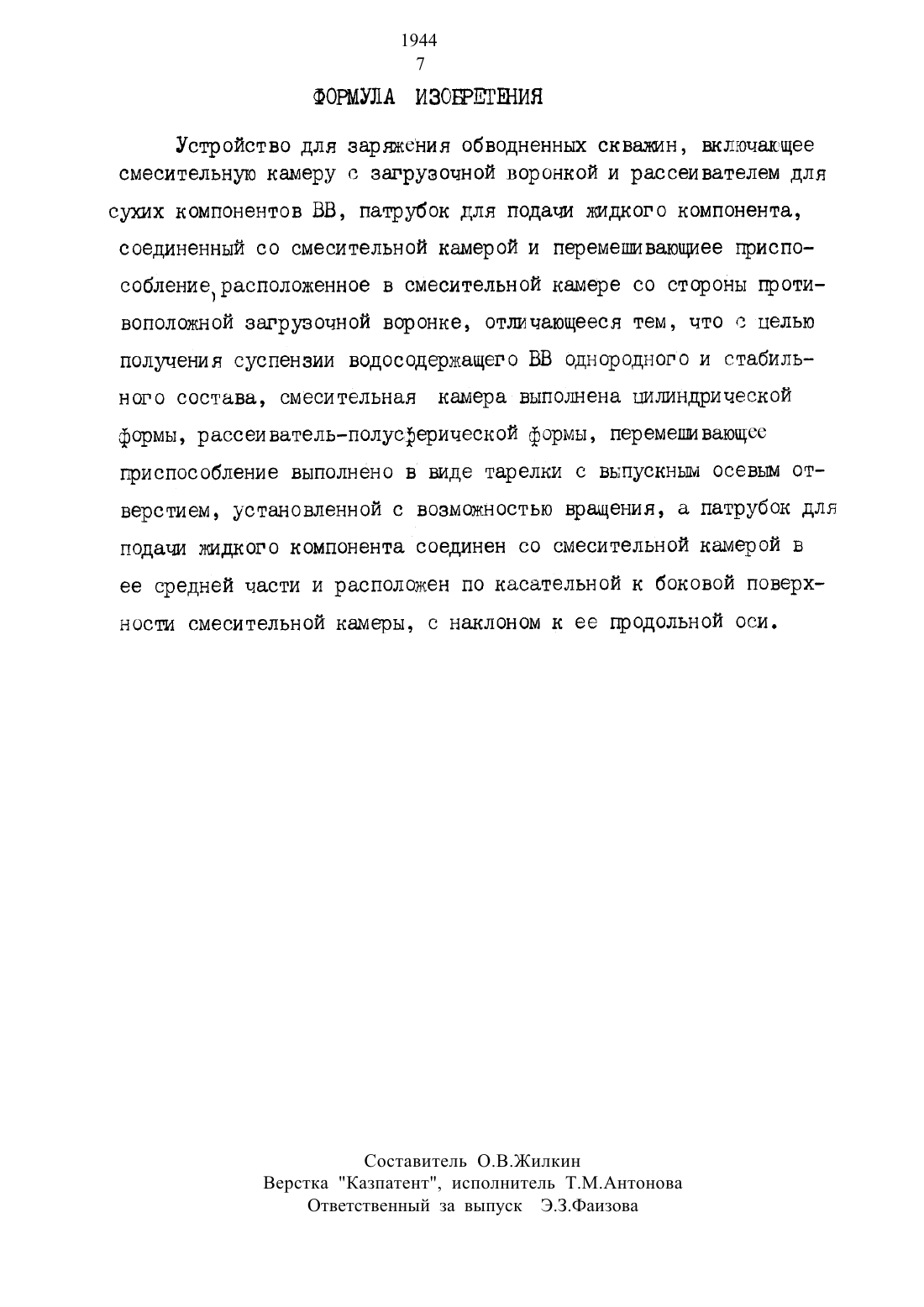

Изобретение относится к горному делу к устройствам для заряжения обводненных скважин и может быть использовано при ведении взрывных работ на горнорудных предприятиях и в угольной промышленности . Цель изобретения - получения суспензии водосодержащего ВВ однородного и стабильного состава. Устройство для заряжения обводненных скважин включает смесительнеую камеру с загрузочной воронкой и рассеивателем для сухих компонентов ВВ, патрубок для подачи жидкого компонента, соединенный со смесительной камерой и перемешивающее приспособление, расположенное в смесительной камере со стороны противоположной загрузочной воронке. Смесительная камера выполнена цилиндрической формы, рассеиватель-полусферической формы, перемешивающее приспособление выполнено в виде тарелки с выпускным осевым отверстием, установленной с возможностью вращения. Патрубок для подачи жидкого компонента соединен со смесительной камерой в ее средней части.

Текст

Смотреть все

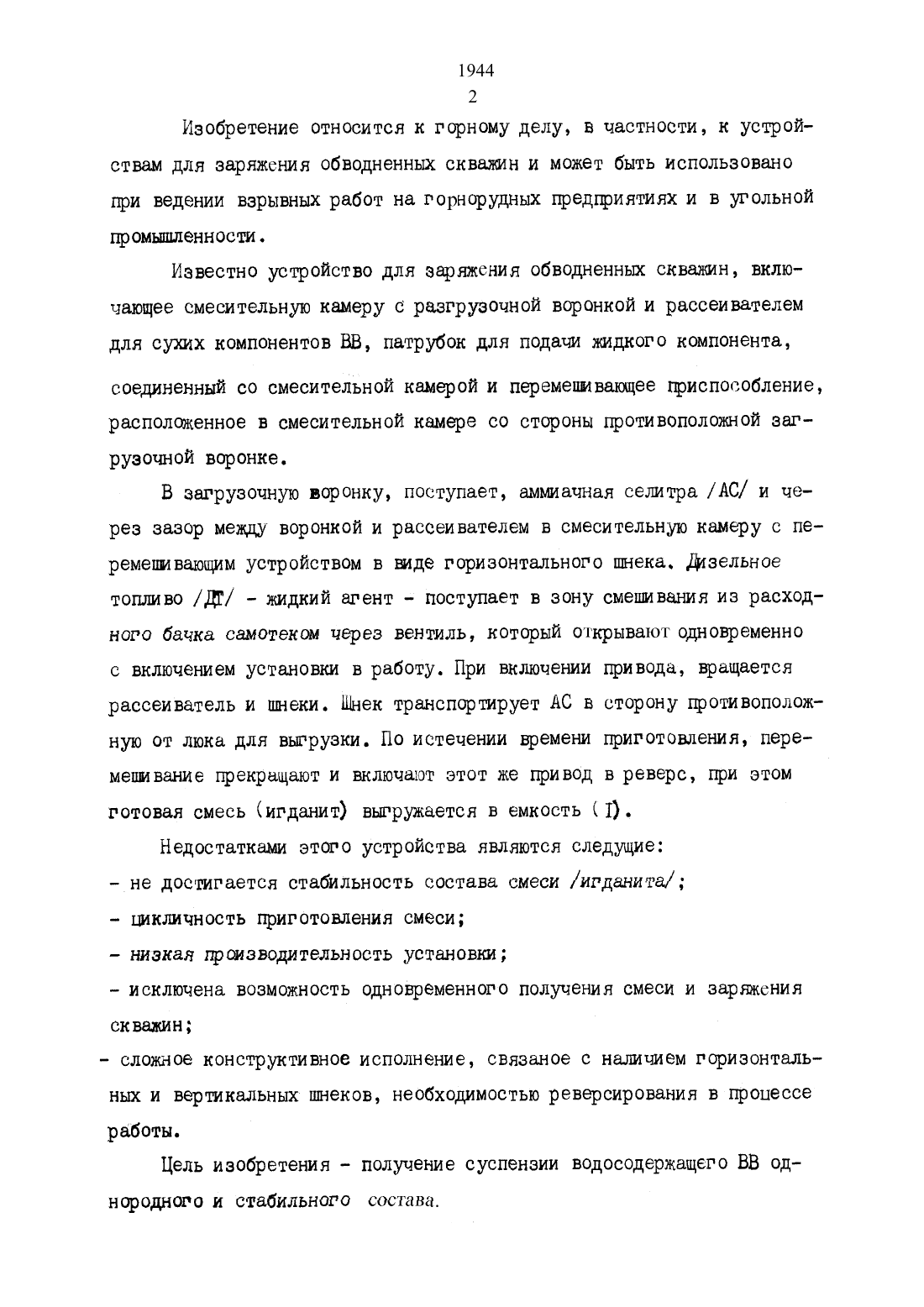

Изобретение относится к горному делу, в частности, к устройствам для заряжсния обводненных скважин и может быть использовано при ведении взрывных работ на горнорудных предпиятиях и в угольной промышленности.Известно устройство для заряжания обводненныи скважин, вклю чающее смесительную камеру с разгрузочной воронкой и рассеивателемдля сухих компонентов ВВ, патрубок для подачи жидкого компонента, соединенный со смесительной камерой и перемешивающее приспособление,расположенное в смесительной камере со стороны противоположной загрузочной воронке.В загрузочную воронку, поступает, аммиачная селитра /АС/ и через зазор между воронкой и рассеивателем в смесительную камеру с перемеивающим устройством в иде горизонтального шнека. дзельное топливо /1 Ш/ жидкий агент - поступает в зону смеивания из расходного бачка самотеком через вентиль, который открываклодновременно с включением установки в работу. При включении привода, вращается рассеиватель и шнеки. Шнек транспортирует АС в сторону противоположную от люка для выгрузки. По истечении времени приготовления, перемеивание прекращают и включают этот же привод в реверс, при этом готовая смесь (игданит) выгружается в емкость (1).Недостатками этого устройства являются следущиене достигается стабильность состава смеси /игданита/- исключена возможность одновременного получения смеси и заряшсния скважинЦель изобретения получение суспензии водосодержащего ВВ од нородного и стабильного состава.3 Поставленная цель достигается тем, что в устройстве для заря жсния обводненных скважин, включающем смесительную камеру с загрузочной воронкой и рассеивателем для сухих компонентов ВВ, патрубок для подачи жидкого компонента, соединенный со смесительной камерой и перемешивающее приспособление, расположенное в смесительной камере со стороны противоположной загрузочной воронке, согласно изобретению смесительная камера выполнена цилиндрической формы, рассеивательполусферической формы, перемешивающее приспособление выполнено в виде тарелки с выпускным осевым отверстием, установленной с возможностью вращения, а патрубок для подачи жидкого компонента соединен со смесительной камерой в ее средней части и расположен по касательной к боковой поверхности смесительной камеры, с наклономПредлагаемое устройство для эарясния обводненных скважин отличается от известного тем, что с его помощью готовится однородная,стабильного состава, с хорошей текучестью, суспензия водосодержащего взрывчатого вещества /ВВВ/ с последующим заряжснием обводненных скважин в водонепроницаемой оболочке /например, в полиэтиленовый рукав/.Устройство, фиг.12 состоит из корпуса 1, рассеивателя сухой фазы гранулированного ВВ 2, патрубка 3, тарелки смесительной 4,хомута 5, для крепления полиэтиленового рукава 6 к корпусу 1, пристежного ремня 7. Устройство работает следующим образом. С помощью пристежного ремня, устройство навешвается на шнек зарядной маины.К нижней части корпуса крепится полиэтиленовый рукав с помощью хомута. Гермитизированный снизу, нерасправленный рукав опускается поддейстием груза до забоя скважины. На патрубок надевается шланг для подачи жидкой фазы ВВ. Через патрубок подается жидкая раза ВВ всмесительную камеру, шеком зарядной машины подается в корпус сухая фаза ВВ. Поток сухой фазы, попадая на рассеиватель распределяетсяпо периметру смесительной камеры. Таким образом, в смесительной ка мере встречаются два потока /сухая и жидкая фазы/. Причем диаметррассеивателя подобран таким образом, что кольцевой зазор между ним и корпусом способен пропускать заданное количество сухой фазы ВВ для равномерного смацивания и получения однородной суспензии стабильного состава, т.е. выдерживается соотношение сухой фазы к жид кой фазе, чем достигается хорошая текучесть потока ВВВ. Кольцевой поток сухой фазы и движущийся по спирали поток жидкой фазы, встречаясь, перемешиваются и, образуя вихревое движение, уже в виде суспензии ВВВ с ускорением поступает в выпускное отверстие смесительной тарелки и в полиэтиленовый рукав. Суспензия, вследствии высокой плотности и хорошей текучести, протекает по полиэтиленовому ружавуснизу вверх И ВЫТЭСНЯЭТ ВОДУ ИЗ СКВЭЭШНЫ.
