Устройство для заряжания обводненных скважин

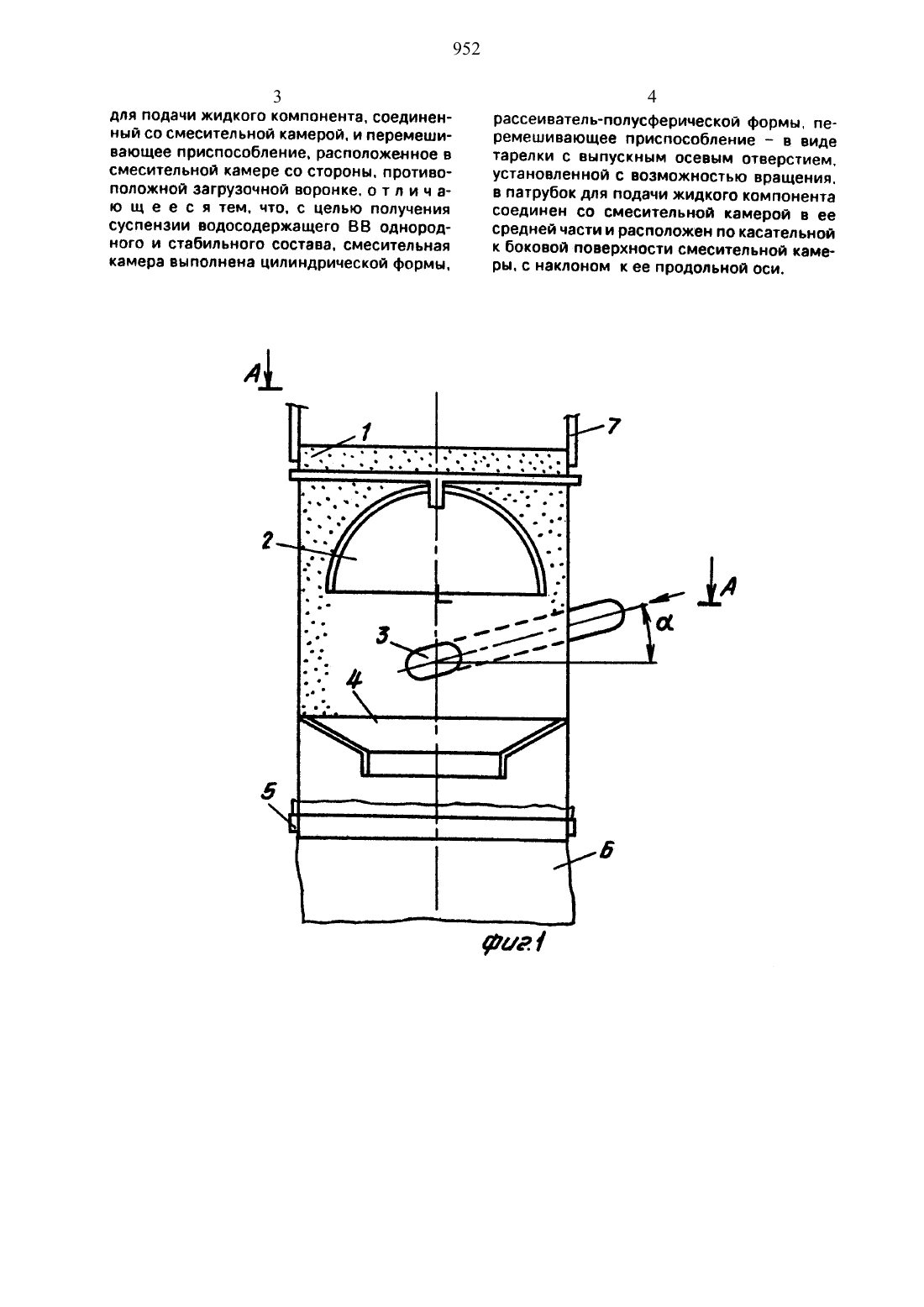

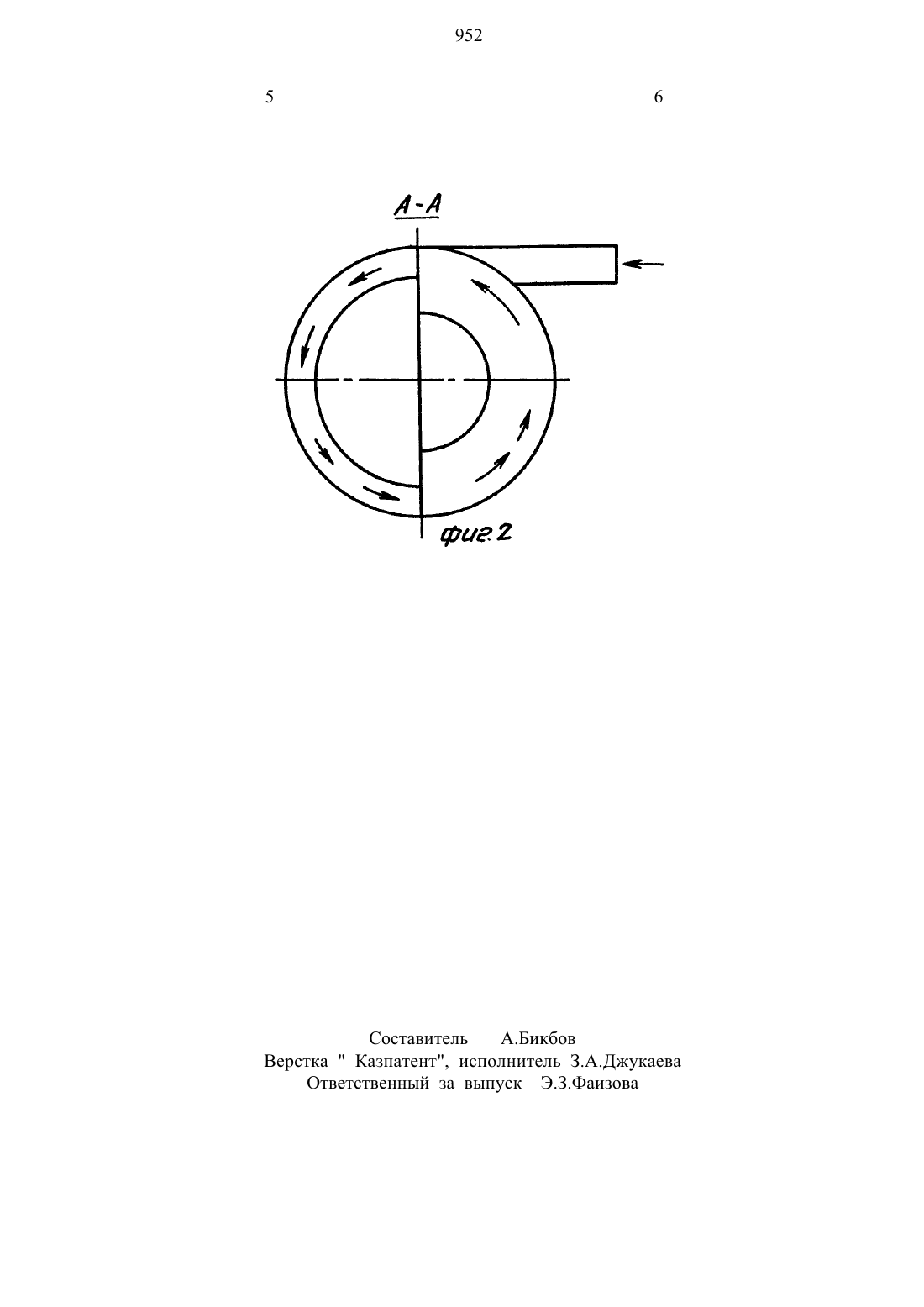

ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Друкованный МД, и др. Установка для подготовки игданита к заряжанию. Механи зация взрывных работ. М. Недра, 1984,с.227.Изобретение относится к области горных работ, в частности к технике и технологии заряжания обводненных скважин.Цель изобретения получение суспензии водосодержащего ВВ однородного и стабильного состава.На фиг. 1. 2 представлено предлагаемое устройство. состоящее из корпуса 1. рассеивателя сухой фазы гранулированного ВВ 2. патрубка 3. тарелки смесительной 4. хомута 5. для крепления полиэтиленового рукава б к корпусу 1. пристежного ремня 7.Устройство работает следующим образом. С помощью ремня. устройство навешивается на шнек зарядной машины. К нижней части корпуса крепится полиэтиленовый рукав с помощью хомута. Г ерметизированный снизу. нерасправленный полиэтиленовый рукав опускается с помощью груза до забоя скважины. На патрубок надевается шланг для подачи жидкой фазы ВВ. Через патрубок подается жидкая фаза ВВ в смесительную камеру. с помощью шнека зарядной машины подается в корпус сухая фаза ВВ. Поток сухой Фазы. попадая на рассеиватель. распределяется по периметру смесительной камеры. Таким образом в смесительной(54) УСТРОЙСТВО ДЛЯ ЗАРЯЖАНИЯ ОБВ 0 дНЕННЬХ СКВАЖИН(57) Использование относится к области горных работ. в частности к технике и технологии заряжания скважин. Сущность изобретения смесительное устройство включает смесительную камеру цилиндрической формы. рассеиватель полусферической формы. перемешивающее приспособление и патрубок для подачи жидкого компонента. 2 ил.камере встречаются два потока (сухая фаза и жидкая фаза). Причем диаметр рассеивателя подобран таким образом. что кольцевой зазор между ним и корпусом способен пропускать определенное количество сухой Фазы ВВ для равномерного смачивания и получения однородной суспензии стабильного состава. т.е. выдерживается соотношение сухой фазы к жидкой фазе. чем достигается хорошая текучесть потока ВВВ. Кольцевой поток сухой фазы и движущийсяпо спирали поток жидкой фазы. встречаясьперемешиваются и. образуя вихревое движение. уже в виде суспензии ВВВ с ускорением поступает в выпускное отверстие смесительной тарелки и в полиэтиленовый рукав. Суспензия. вследствие выпускной плотности и хорошей текучести. протекает по полиэтипеновому рукаву (через столб воды) до забоя скважины. заполняет ее в направлении снизу вверх и вытесняет воду. Формула изобретенияУстройство для заряжания обводненных скважин. включающее смесительную камеру с загрузочной воронкой и рассеивателем для сухих компонентов ВВ. патрубок3 для подачи жидкого компонента. соединенный со смесительной камерой. и перемешивающее приспособление. расположенное в смесительной камере со стороны, противоположной загрузочной воронке. о т л и ч аю щ е е с я тем. что, с цепью получения суспензии водосодержащего ВВ однород ного и стабильного состава. смесительная камера выполнена цилиндрической формы.рассеивателыполусферической формы, перемешивающее приспособление в виде тарелки с выпускным осевым отверстием. установленной с возможностью вращения. в патрубок для подачи жидкого компонента соединен со смесительной камерой в ее средней части и расположен по касательной к боковой поверхности смесительной камеры. с наклоном к ее продольной оси.Составитель А.Бикбов Верстка Казпатент, исполнитель 3.А.ДЖуКаева Ответственный за выпуск Э.3.Фаиз 0 ва
