Система добычи из скважины и нагнетания в скважину

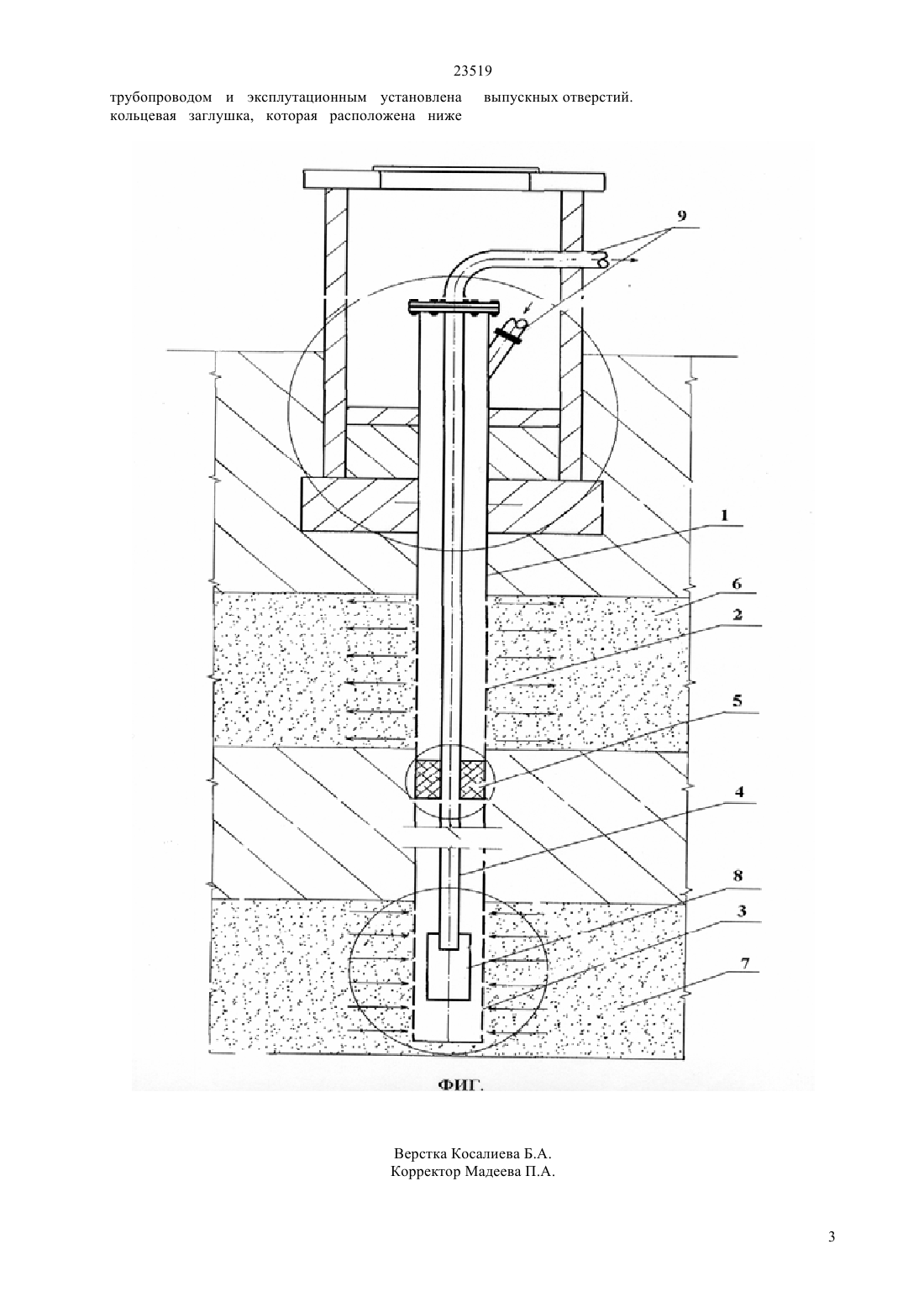

(2009.01), 25 29/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ для движения текущей среды, с множеством рядов выпускных отверстий для закачиваемого агента, и впускных отверстий для добываемого агента, при этом указанная система дополнительно включает в себя эксплутационный трубопровод,расположенный в скважине и являющийся каналом для движения текучей среды, отличается тем, что закачиваемый агент представляет собой грунтовые воды, прокаченные через тепловой преобразователь и предназначенные для утилизации указанные выпускные и впускные отверстия выполнены в нагнетательном трубопроводе соответственно в его частях, расположенных вдоль верхнего и нижнего водоносных горизонтов,эксплутационный трубопровод расположен внутри нагнетательного трубопровода,между нагнетательным трубопроводом и эксплутационным установлена кольцевая заглушка, которая расположена ниже выпускных отверстий.(76) Иванов Игорь Константинович Феклистова Елена Игоревна Юнко Владимир Дмитриевич(54) СИСТЕМА ДОБЫЧИ ИЗ СКВАЖИНЫ И НАГНЕТАНИЯ В СКВАЖИНУ(57) Изобретение относится к водоснабжению и теплоэнергетике, а именно, к системам добычи и сброса (нагнетания) грунтовых вод, используемых как низкопотенциальный источник теплоты для обеспечения работы теплового преобразователя установок автономного отопления и горячего водоснабжения жилых зданий и отдельных сооружений различного типа, а также установок для получения холода. Система добычи из скважины и нагнетания в скважину, содержит нагнетательный трубопровод,расположенный в скважине и являющийся каналом 23519 Изобретение относится к водоснабжению и теплоэнергетике, а именно, к системам добычи и сброса грунтовых вод,используемых как низкопотенциальный источник теплоты для обеспечения работы теплового преобразователя установок автономного отопления и горячего водоснабжения жилых зданий и отдельных сооружений различного типа, а также установок для получения холода. Для надежной и бесперебойной работы теплообменника теплового преобразователя,работающего на грунтовых водах, необходимым условием является устройство скважин для добычи грунтовых вод и постоянная утилизация вод после теплообмена. Известна система нагнетания закачиваемого агента в скважину, образованную в пласте, и добычи углеводородного флюида через скважину,содержащая нагнетательный трубопровод,расположенный в скважине и являющийся каналом для движения текущей среды, с множеством выпускных отверстий для закачиваемого агента, при этом указанная система дополнительно включает в себя эксплутационный трубопровод,расположенный в скважине и являющийся каналом для движения текучей среды, с, по меньшей мере,одной выпускной секцией для углеводородного флюида, причем нагнетательный трубопровод расположен таким образом, чтобы предотвратить движение текучей среды между нагнетательным и каждой из указанных впускных секций,закачиваемый агент представляет собой нагретый агент, нагнетаемый в пласт с целью уменьшения вязкости углеводородных флюидов в пласте,указанные выпускные отверстия выполнены в виде множества рядов выпускных отверстий, система содержит множество указанных впускных секций,при этом указанные впускные секции и указанные ряды выпускных отверстий расположены в чередующем порядке в продольном направлении скважины (, заявка 2008108817, пуб. 20.09.2009 г., заявка РСТ ЕР 2006/064386 20060718, пуб. РСТ 2007/017353 20070215, Е 03 В 3/12). В связи с тем, что система выполнена для циклического нагнетания агента в скважину с целью уменьшения вязкости углеводородных флюидов, а затем их добычи она не может быть использована для добычи грунтовых вод и их последующей утилизации из-за чередующего расположения впускных и выпускных отверстий. Задачей настоящего изобретения является создание системы для добычи грунтовых вод из скважины и нагнетания их, после прохождения через тепловой преобразователь, в эту же скважину. Технический результат заключается в сокращении объема бурения,снижении материалоемкости. Технический результат достигается за счет следующего устройства системы Система добычи из скважины и нагнетания в скважину, содержит нагнетательный трубопровод,расположенный в скважине и являющийся каналом для движения текущей среды, с множеством рядов 2 выпускных отверстий для закачиваемого агента, и впускных отверстий для добываемого агента, при этом указанная система дополнительно включает в себя эксплутационный трубопровод,расположенный в скважине и являющийся каналом для движения текучей среды, отличается тем, что закачиваемый агент представляет собой грунтовые воды, прокаченные через тепловой преобразователь и предназначенные для утилизации указанные выпускные и впускные отверстия выполнены в нагнетательном трубопроводе соответственно в его частях, расположенных вдоль верхнего и нижнего водоносных горизонтов,эксплутационный трубопровод расположен внутри нагнетательного трубопровода,между нагнетательным трубопроводом и эксплутационным установлена кольцевая заглушка, которая расположена ниже выпускных отверстий. На фиг. - разрез А-А скважины Условные обозначения на представленном чертеже 1 нагнетательный трубопровод 2 выпускные отверстия 3 - впускные отверстия 4 эксплутационный трубопровод 5 - кольцевая заглушка 6 - водоносный слой верхнего горизонта 7 - водоносный слой нижнего горизонта 8 погружной насос 9 - контуры циркуляции грунтовых вод. Система работает следующим образом Погружным насосом 8 грунтовые воды качают из водоносного слоя нижнего горизонта 7 через впускные отверстия 3 и по эксплутационному трубопроводу 4 подают в контур циркуляции 9 теплового преобразователя, в котором происходит теплообмен, затем по контуру циркуляции 9 возвращают в нагнетательный трубопровод 1 и через выпускные отверстия 2 отработанная вода поступает в водоносный слой верхнего горизонта,кольцевая заглушка 5 препятствует попаданию отработанной воды в водоносный слой нижнего горизонта 7. ФОРМУЛА ИЗОБРЕТЕНИЯ Система добычи из скважины и нагнетания в скважину,содержащая нагнетательный трубопровод, расположенный в скважине и являющийся каналом для движения текущей среды,с множеством рядов выпускных отверстий для закачиваемого агента, и впускных отверстий для добываемого агента, при этом указанная система дополнительно включает в себя эксплутационный трубопровод, расположенный в скважине и являющийся каналом для движения текучей среды,отличающаяся тем, что закачиваемый агент представляет собой грунтовые воды, прокаченные через тепловой преобразователь и предназначенные для утилизации указанные выпускные и впускные отверстия выполнены в нагнетательном трубопроводе соответственно в его частях,расположенных вдоль верхнего и нижнего водоносных горизонтов,эксплутационный трубопровод расположен внутри нагнетательного трубопровода,между нагнетательным 23519 трубопроводом и эксплутационным установлена кольцевая заглушка, которая расположена ниже
