Автономная установка для получения воды из воздуха

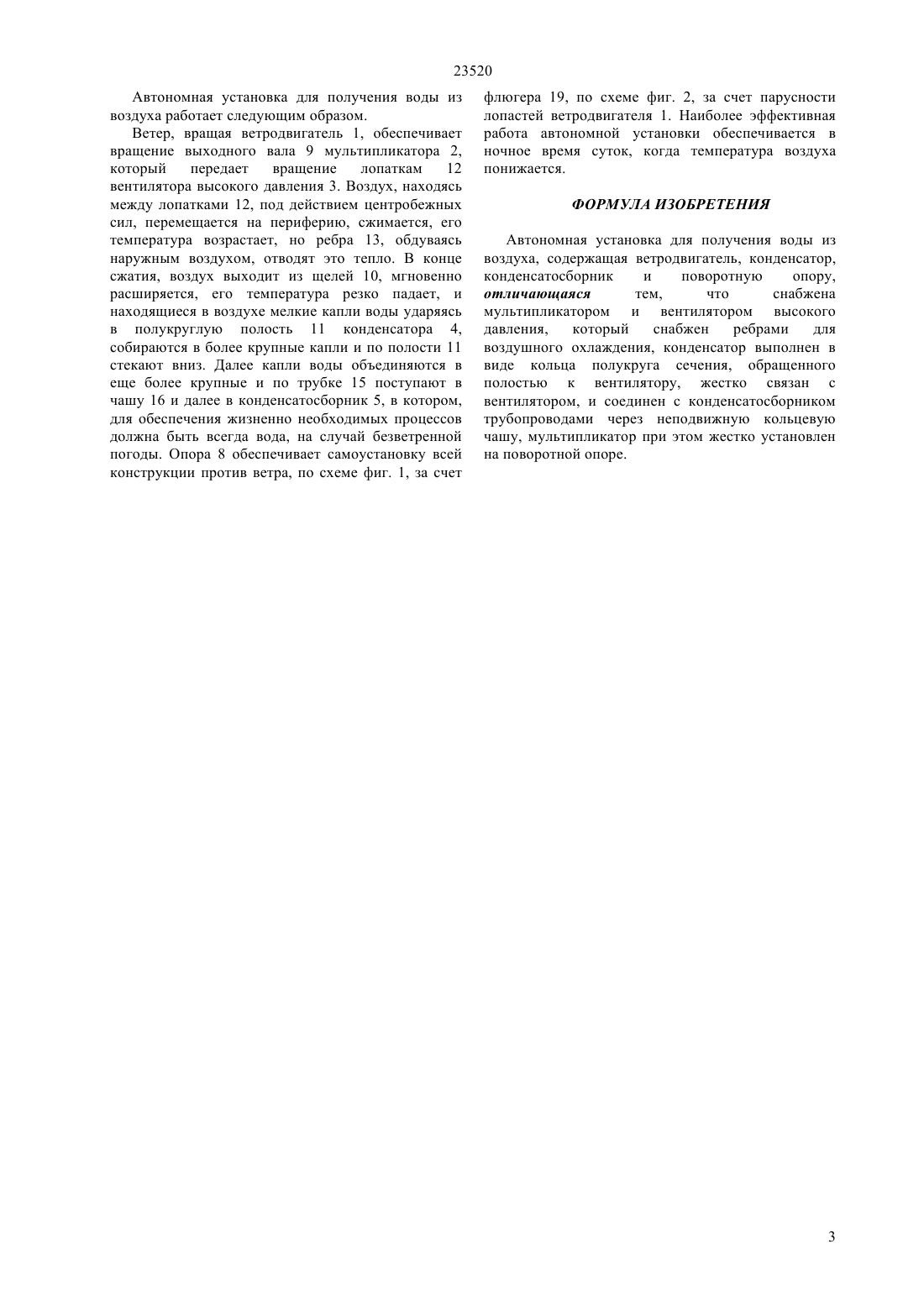

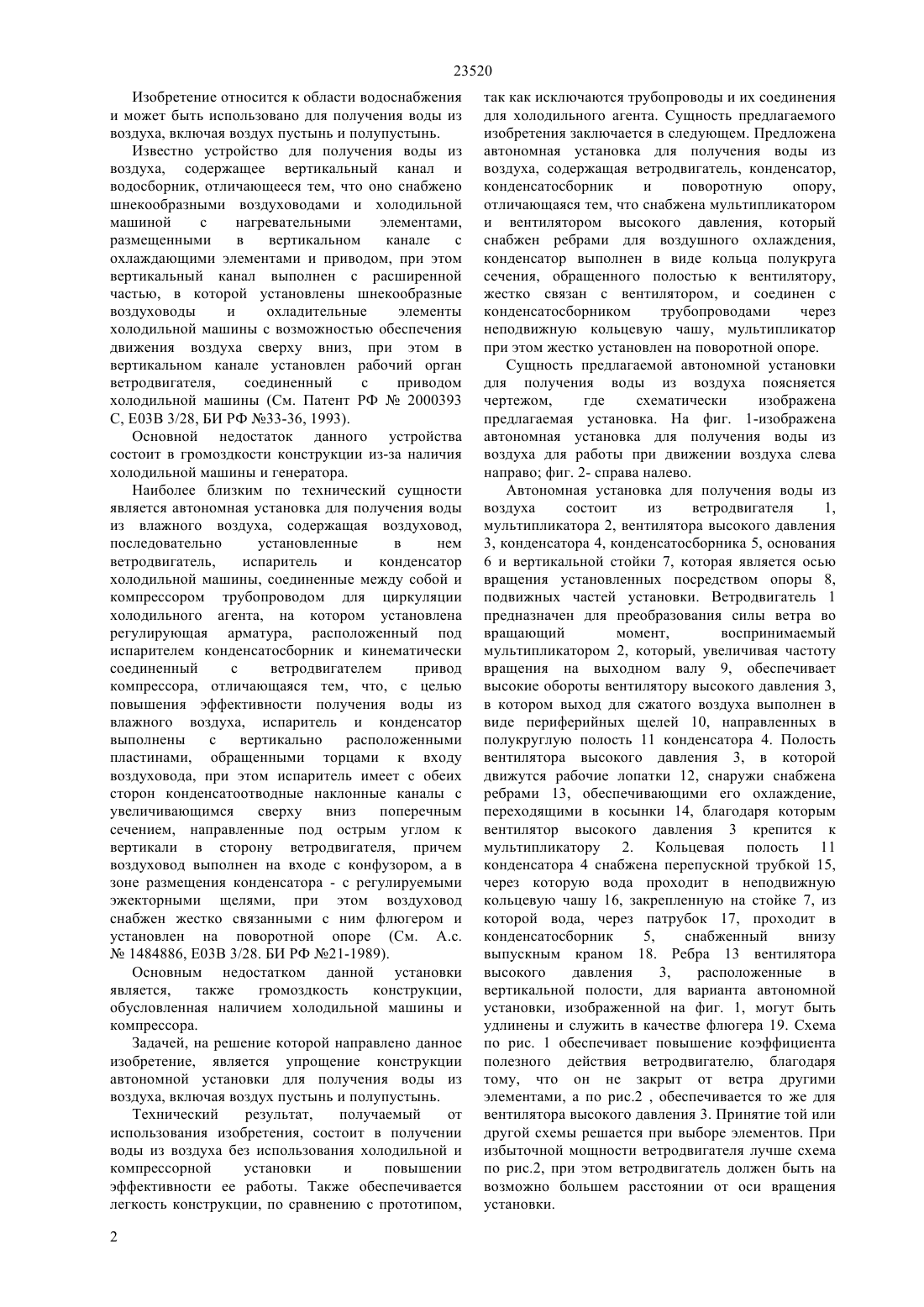

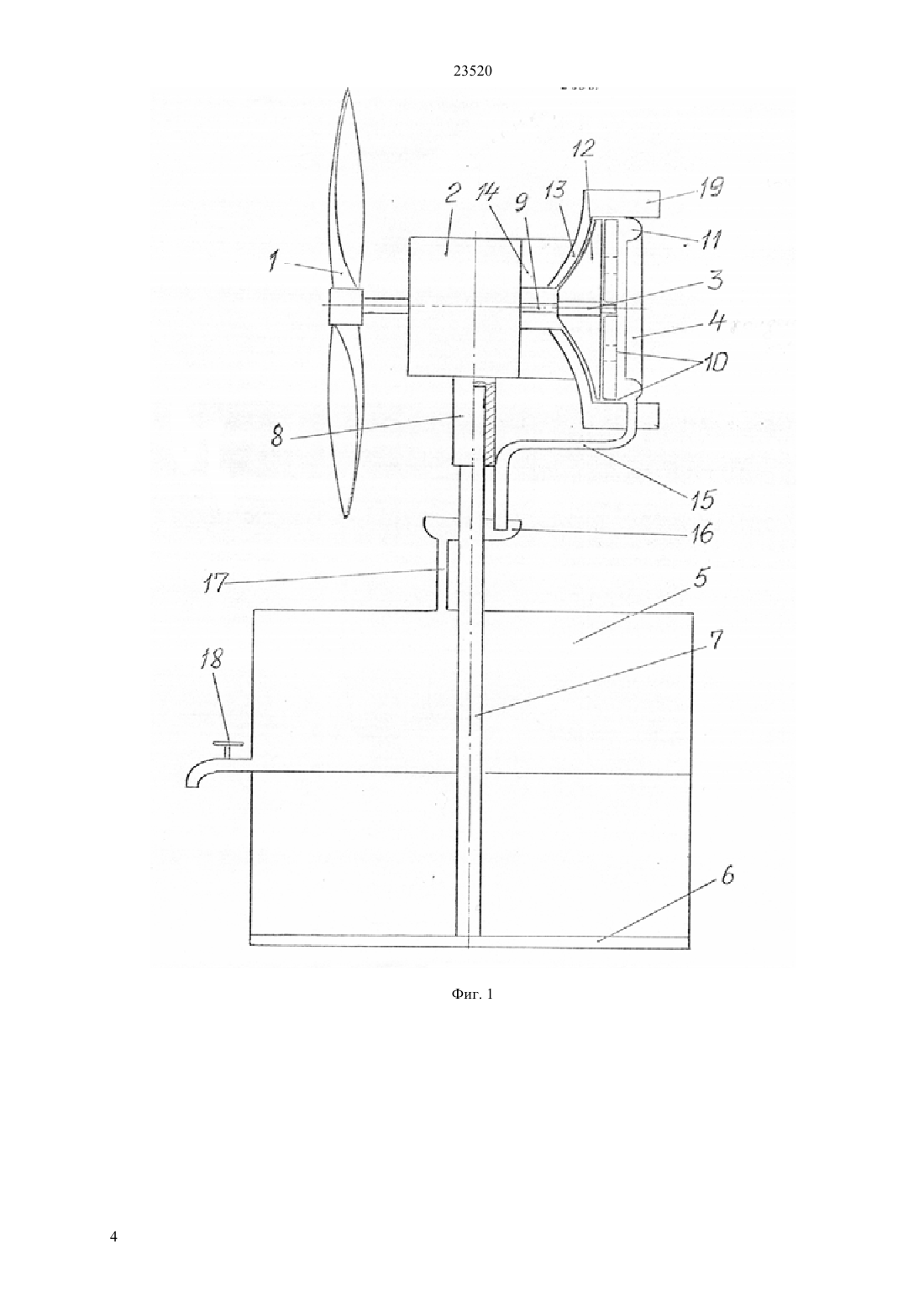

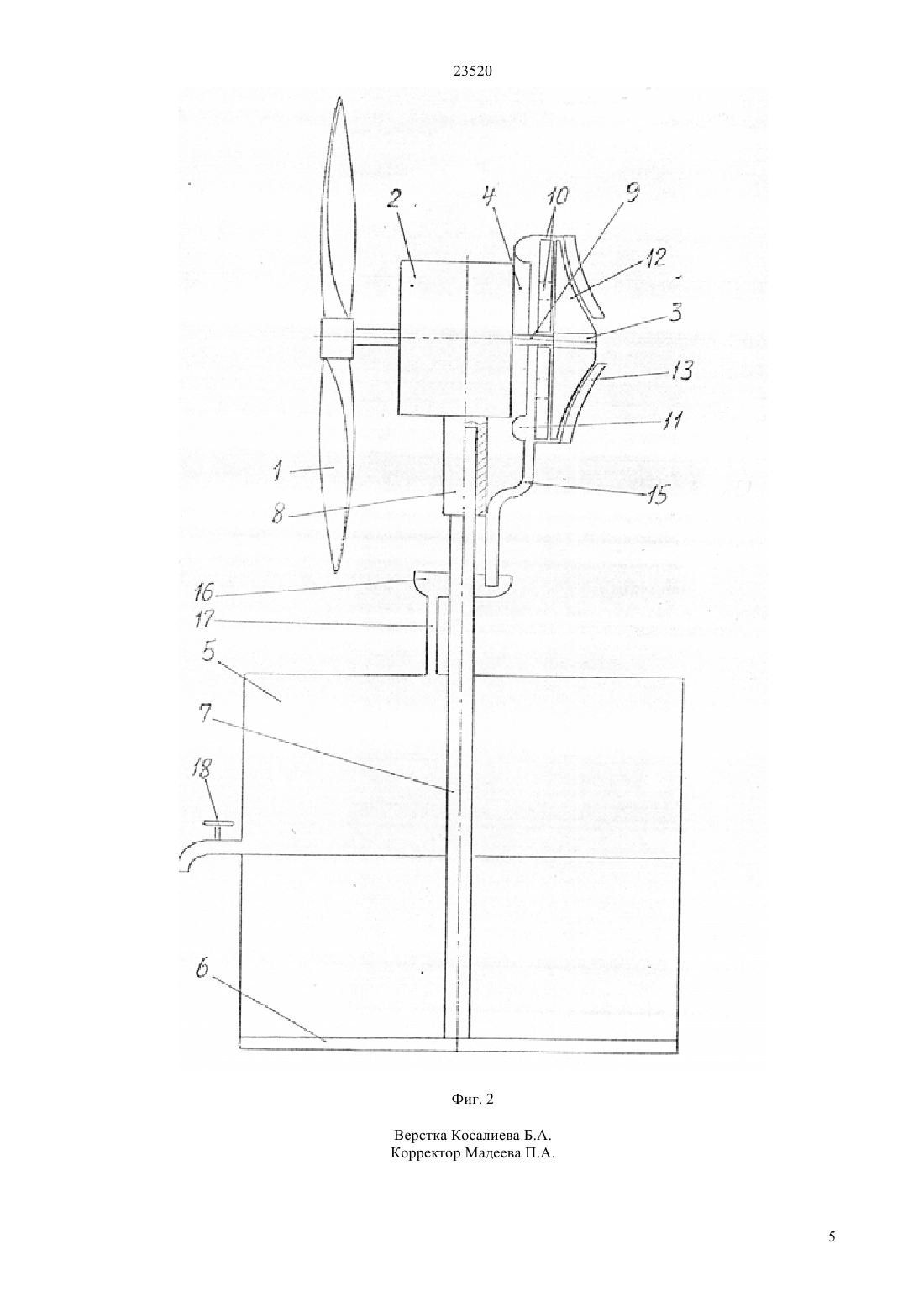

(51) 03 3/28 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ в получении воды из воздуха без использования холодильной и компрессорной установки и повышении эффективности ее работы. Также обеспечивается легкость конструкции,по сравнению с прототипом, так как исключаются трубопроводы и их соединения для холодильного агента. Сущность предлагаемого изобретения заключается в следующем. Предложена автономная установка для получения воды из воздуха,содержащая ветродвигатель,конденсатор,конденсатосборник и поворотную опору, которая дополнительно снабжена мультипликатором и вентилятором высокого давления, снабженного ребрами для воздушного охлаждения, конденсатор выполнен в виде кольца полукруга сечения,обращенного полостью к вентилятору, жестко связан с вентилятором,и соединен с конденсатосборником трубопроводами через неподвижную кольцевую чашу, мультипликатор жестко установлен на поворотной опоре.(72) Асангалиев Елибек Атрауович Дейнеко Павел Федорович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(54) АВТОНОМНАЯ УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ ВОДЫ ИЗ ВОЗДУХА(57) Изобретение относится к области водоснабжения и может быть использовано для получения воды из воздуха, включая воздух пустынь и полупустынь. Задачей, на решение которой направлено данное изобретение, является упрощение конструкции автономной установки для получения воды из воздуха, включая воздух пустынь и полупустынь. Технический результат,получаемый от использования изобретения, состоит 23520 Изобретение относится к области водоснабжения и может быть использовано для получения воды из воздуха, включая воздух пустынь и полупустынь. Известно устройство для получения воды из воздуха, содержащее вертикальный канал и водосборник, отличающееся тем, что оно снабжено шнекообразными воздуховодами и холодильной машиной с нагревательными элементами,размещенными в вертикальном канале с охлаждающими элементами и приводом, при этом вертикальный канал выполнен с расширенной частью, в которой установлены шнекообразные воздуховоды и охладительные элементы холодильной машины с возможностью обеспечения движения воздуха сверху вниз, при этом в вертикальном канале установлен рабочий орган ветродвигателя,соединенный с приводом холодильной машины (См. Патент РФ 2000393 С, Е 03 В 3/28, БИ РФ 33-36, 1993). Основной недостаток данного устройства состоит в громоздкости конструкции из-за наличия холодильной машины и генератора. Наиболее близким по технический сущности является автономная установка для получения воды из влажного воздуха, содержащая воздуховод,последовательно установленные в нем ветродвигатель,испаритель и конденсатор холодильной машины, соединенные между собой и компрессором трубопроводом для циркуляции холодильного агента, на котором установлена регулирующая арматура, расположенный под испарителем конденсатосборник и кинематически соединенный с ветродвигателем привод компрессора, отличающаяся тем, что, с целью повышения эффективности получения воды из влажного воздуха, испаритель и конденсатор выполнены с вертикально расположенными пластинами, обращенными торцами к входу воздуховода, при этом испаритель имеет с обеих сторон конденсатоотводные наклонные каналы с увеличивающимся сверху вниз поперечным сечением, направленные под острым углом к вертикали в сторону ветродвигателя, причем воздуховод выполнен на входе с конфузором, а в зоне размещения конденсатора - с регулируемыми эжекторными щелями, при этом воздуховод снабжен жестко связанными с ним флюгером и установлен на поворотной опоре (См. А.с.1484886, Е 03 В 3/28. БИ РФ 21-1989). Основным недостатком данной установки является,также громоздкость конструкции,обусловленная наличием холодильной машины и компрессора. Задачей, на решение которой направлено данное изобретение, является упрощение конструкции автономной установки для получения воды из воздуха, включая воздух пустынь и полупустынь. Технический результат,получаемый от использования изобретения, состоит в получении воды из воздуха без использования холодильной и компрессорной установки и повышении эффективности ее работы. Также обеспечивается легкость конструкции, по сравнению с прототипом,2 так как исключаются трубопроводы и их соединения для холодильного агента. Сущность предлагаемого изобретения заключается в следующем. Предложена автономная установка для получения воды из воздуха, содержащая ветродвигатель, конденсатор,конденсатосборник и поворотную опору,отличающаяся тем, что снабжена мультипликатором и вентилятором высокого давления, который снабжен ребрами для воздушного охлаждения,конденсатор выполнен в виде кольца полукруга сечения, обращенного полостью к вентилятору,жестко связан с вентилятором, и соединен с конденсатосборником трубопроводами через неподвижную кольцевую чашу, мультипликатор при этом жестко установлен на поворотной опоре. Сущность предлагаемой автономной установки для получения воды из воздуха поясняется чертежом,где схематически изображена предлагаемая установка. На фиг. 1-изображена автономная установка для получения воды из воздуха для работы при движении воздуха слева направо фиг. 2- справа налево. Автономная установка для получения воды из воздуха состоит из ветродвигателя 1,мультипликатора 2, вентилятора высокого давления 3, конденсатора 4, конденсатосборника 5, основания 6 и вертикальной стойки 7, которая является осью вращения установленных посредством опоры 8,подвижных частей установки. Ветродвигатель 1 предназначен для преобразования силы ветра во вращающий момент,воспринимаемый мультипликатором 2, который, увеличивая частоту вращения на выходном валу 9, обеспечивает высокие обороты вентилятору высокого давления 3,в котором выход для сжатого воздуха выполнен в виде периферийных щелей 10, направленных в полукруглую полость 11 конденсатора 4. Полость вентилятора высокого давления 3, в которой движутся рабочие лопатки 12, снаружи снабжена ребрами 13, обеспечивающими его охлаждение,переходящими в косынки 14, благодаря которым вентилятор высокого давления 3 крепится к мультипликатору 2. Кольцевая полость 11 конденсатора 4 снабжена перепускной трубкой 15,через которую вода проходит в неподвижную кольцевую чашу 16, закрепленную на стойке 7, из которой вода, через патрубок 17, проходит в конденсатосборник 5,снабженный внизу выпускным краном 18. Ребра 13 вентилятора высокого давления 3,расположенные в вертикальной полости, для варианта автономной установки, изображенной на фиг. 1, могут быть удлинены и служить в качестве флюгера 19. Схема по рис. 1 обеспечивает повышение коэффициента полезного действия ветродвигателю, благодаря тому, что он не закрыт от ветра другими элементами, а по рис.2 , обеспечивается то же для вентилятора высокого давления 3. Принятие той или другой схемы решается при выборе элементов. При избыточной мощности ветродвигателя лучше схема по рис.2, при этом ветродвигатель должен быть на возможно большем расстоянии от оси вращения установки. 23520 Автономная установка для получения воды из воздуха работает следующим образом. Ветер, вращая ветродвигатель 1, обеспечивает вращение выходного вала 9 мультипликатора 2,который передает вращение лопаткам 12 вентилятора высокого давления 3. Воздух, находясь между лопатками 12, под действием центробежных сил, перемещается на периферию, сжимается, его температура возрастает, но ребра 13, обдуваясь наружным воздухом, отводят это тепло. В конце сжатия, воздух выходит из щелей 10, мгновенно расширяется, его температура резко падает, и находящиеся в воздухе мелкие капли воды ударяясь в полукруглую полость 11 конденсатора 4,собираются в более крупные капли и по полости 11 стекают вниз. Далее капли воды объединяются в еще более крупные и по трубке 15 поступают в чашу 16 и далее в конденсатосборник 5, в котором,для обеспечения жизненно необходимых процессов должна быть всегда вода, на случай безветренной погоды. Опора 8 обеспечивает самоустановку всей конструкции против ветра, по схеме фиг. 1, за счет флюгера 19, по схеме фиг. 2, за счет парусности лопастей ветродвигателя 1. Наиболее эффективная работа автономной установки обеспечивается в ночное время суток, когда температура воздуха понижается. ФОРМУЛА ИЗОБРЕТЕНИЯ Автономная установка для получения воды из воздуха, содержащая ветродвигатель, конденсатор,конденсатосборник и поворотную опору,отличающаяся тем,что снабжена мультипликатором и вентилятором высокого давления,который снабжен ребрами для воздушного охлаждения, конденсатор выполнен в виде кольца полукруга сечения, обращенного полостью к вентилятору, жестко связан с вентилятором, и соединен с конденсатосборником трубопроводами через неподвижную кольцевую чашу, мультипликатор при этом жестко установлен на поворотной опоре.
