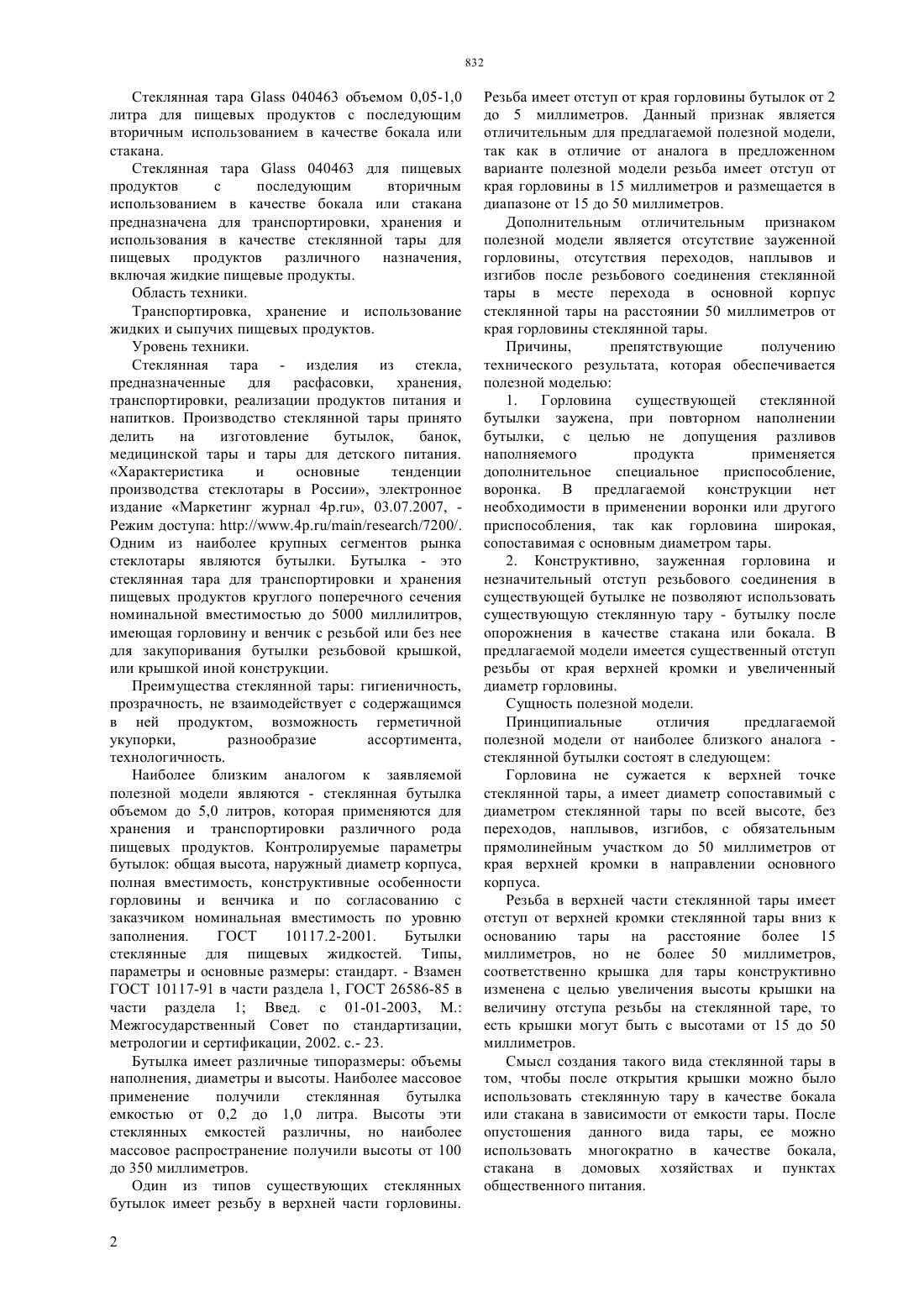

Стеклянная тара Glass 040463 объемом 0,05-1,0 литра пищевых продуктов с последующим вторичным использованием в качестве бокала или стакана

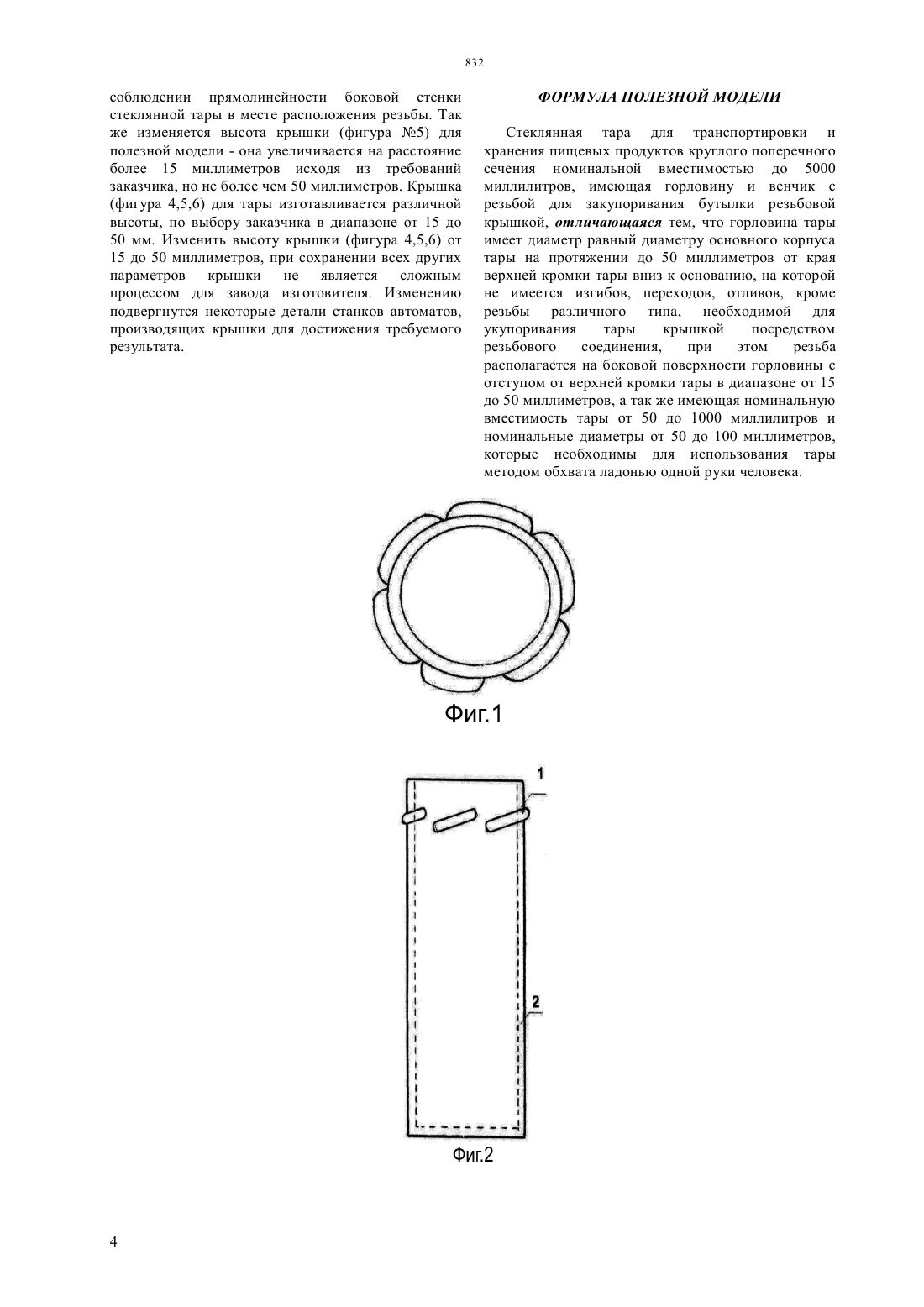

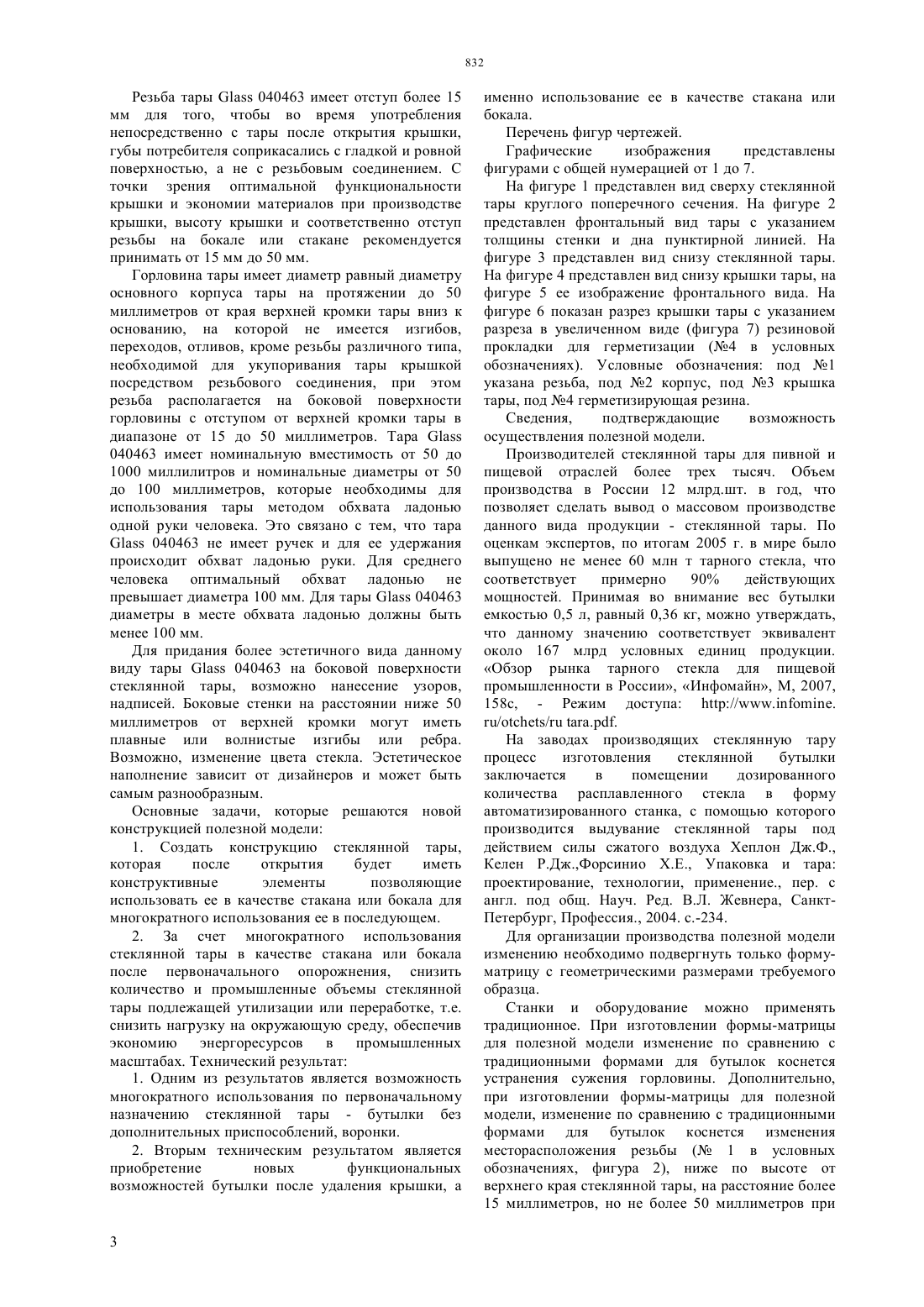

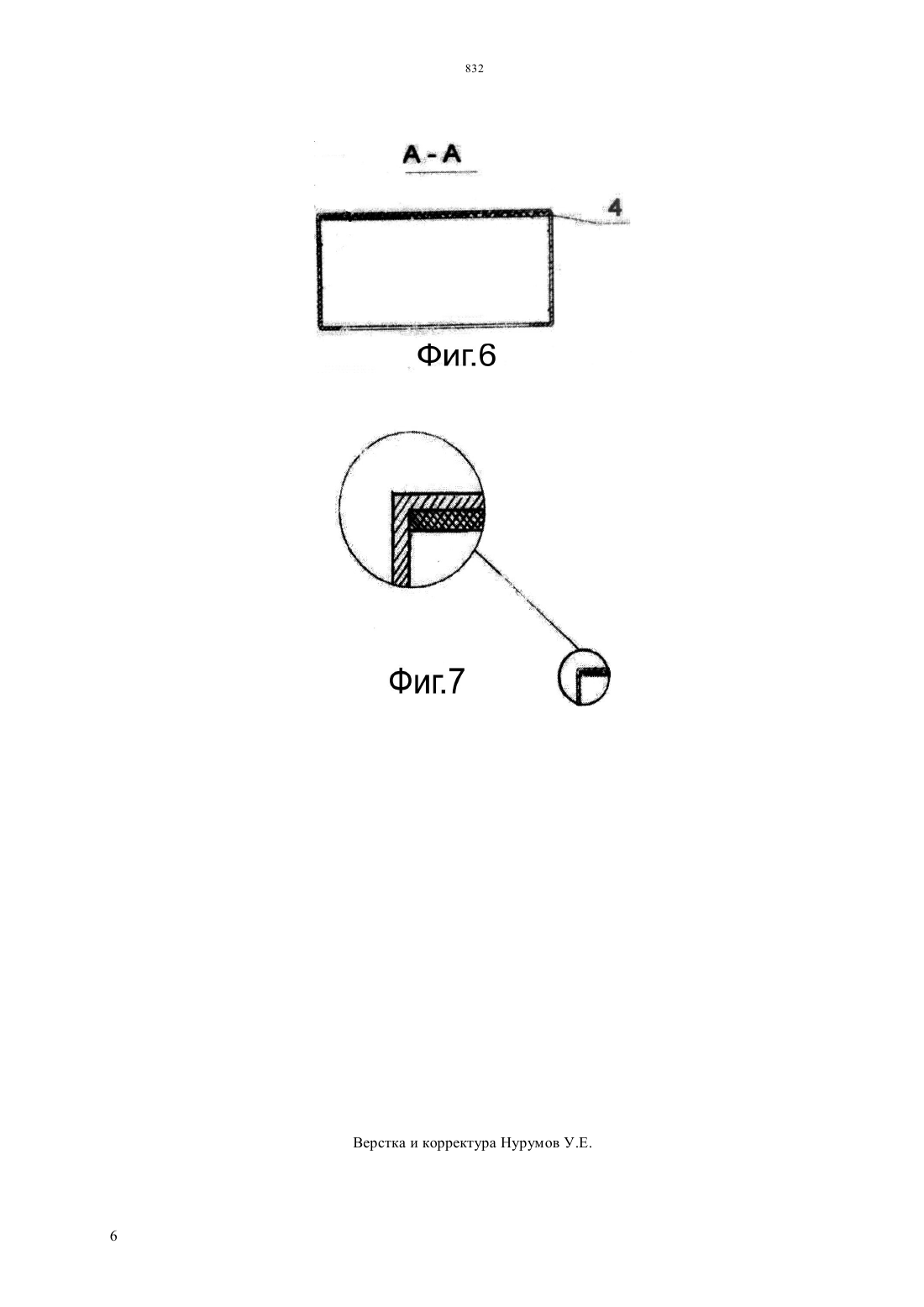

(51) 65 1/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ кромки тары вниз к основанию, на которой не имеется изгибов, переходов, отливов, кроме резьбы различного типа, необходимой для укупоривания тары крышкой посредством резьбового соединения. Резьба располагается на боковой поверхности горловины с отступом от верхней кромки тары в диапазоне от 15 до 50 миллиметров. Стеклянная тара 040463 имеет номинальную вместимость от 50 до 1000 миллилитров и номинальные диаметры от 50 до 100 миллиметров, которые необходимы для последующего использования тары в качестве стакана или бокала методом обхвата ладонью одной руки человека. Техническим результатом является возможность многократного использования по первоначальному назначению стеклянной тары - бутылки без применения дополнительных приспособлений, воронки и приобретение новых функциональных возможностей бутылки после удаления крышки, а именно использование ее в качестве стакана или бокала.(56) Характеристика и основные тенденции производства стеклотары в России, электронное издание Маркетинг журнал 4.,03.07.2007,//.4.///7200/(54) СТЕКЛЯННАЯ ТАРА 040463 ОБЪЕМОМ 0,05-1,0 ЛИТРА ПИЩЕВЫХ ПРОДУКТОВ С ПОСЛЕДУЮЩИМ ВТОРИЧНЫМ ИСПОЛЬЗОВАНИЕМ В КАЧЕСТВЕ БОКАЛА ИЛИ СТАКАНА(57) Стеклянная тара 040463 объемом 0,05-1,0 литра для пищевых продуктов с последующим вторичным использованием в качестве бокала или стакана. Применяется для транспортировки, хранения и использования жидких и сыпучих пищевых продуктов. Сущностью является увеличенный диаметр горловины, который равен диаметру основного корпуса тары на протяжении до 50 миллиметров от края верхней Стеклянная тара 040463 объемом 0,05-1,0 литра для пищевых продуктов с последующим вторичным использованием в качестве бокала или стакана. Стеклянная тара 040463 для пищевых продуктов с последующим вторичным использованием в качестве бокала или стакана предназначена для транспортировки, хранения и использования в качестве стеклянной тары для пищевых продуктов различного назначения,включая жидкие пищевые продукты. Область техники. Транспортировка, хранение и использование жидких и сыпучих пищевых продуктов. Уровень техники. Стеклянная тара - изделия из стекла,предназначенные для расфасовки, хранения,транспортировки, реализации продуктов питания и напитков. Производство стеклянной тары принято делить на изготовление бутылок,банок,медицинской тары и тары для детского питания. Характеристика и основные тенденции производства стеклотары в России, электронное издание Маркетинг журнал 4., 03.07.2007, Режим доступа //.4.///7200/. Одним из наиболее крупных сегментов рынка стеклотары являются бутылки. Бутылка - это стеклянная тара для транспортировки и хранения пищевых продуктов круглого поперечного сечения номинальной вместимостью до 5000 миллилитров,имеющая горловину и венчик с резьбой или без нее для закупоривания бутылки резьбовой крышкой,или крышкой иной конструкции. Преимущества стеклянной тары гигиеничность,прозрачность, не взаимодействует с содержащимся в ней продуктом, возможность герметичной укупорки,разнообразие ассортимента,технологичность. Наиболее близким аналогом к заявляемой полезной модели являются - стеклянная бутылка объемом до 5,0 литров, которая применяются для хранения и транспортировки различного рода пищевых продуктов. Контролируемые параметры бутылок общая высота, наружный диаметр корпуса,полная вместимость, конструктивные особенности горловины и венчика и по согласованию с заказчиком номинальная вместимость по уровню заполнения. ГОСТ 10117.2-2001. Бутылки стеклянные для пищевых жидкостей. Типы,параметры и основные размеры стандарт. - Взамен ГОСТ 10117-91 в части раздела 1, ГОСТ 26586-85 в части раздела 1 Введ. с 01-01-2003, М. Межгосударственный Совет по стандартизации,метрологии и сертификации, 2002. с.- 23. Бутылка имеет различные типоразмеры объемы наполнения, диаметры и высоты. Наиболее массовое применение получили стеклянная бутылка емкостью от 0,2 до 1,0 литра. Высоты эти стеклянных емкостей различны, но наиболее массовое распространение получили высоты от 100 до 350 миллиметров. Один из типов существующих стеклянных бутылок имеет резьбу в верхней части горловины. 2 Резьба имеет отступ от края горловины бутылок от 2 до 5 миллиметров. Данный признак является отличительным для предлагаемой полезной модели,так как в отличие от аналога в предложенном варианте полезной модели резьба имеет отступ от края горловины в 15 миллиметров и размещается в диапазоне от 15 до 50 миллиметров. Дополнительным отличительным признаком полезной модели является отсутствие зауженной горловины, отсутствия переходов, наплывов и изгибов после резьбового соединения стеклянной тары в месте перехода в основной корпус стеклянной тары на расстоянии 50 миллиметров от края горловины стеклянной тары. Причины,препятствующие получению технического результата, которая обеспечивается полезной моделью 1. Горловина существующей стеклянной бутылки заужена, при повторном наполнении бутылки, с целью не допущения разливов наполняемого продукта применяется дополнительное специальное приспособление,воронка. В предлагаемой конструкции нет необходимости в применении воронки или другого приспособления, так как горловина широкая,сопоставимая с основным диаметром тары. 2. Конструктивно, зауженная горловина и незначительный отступ резьбового соединения в существующей бутылке не позволяют использовать существующую стеклянную тару - бутылку после опорожнения в качестве стакана или бокала. В предлагаемой модели имеется существенный отступ резьбы от края верхней кромки и увеличенный диаметр горловины. Сущность полезной модели. Принципиальные отличия предлагаемой полезной модели от наиболее близкого аналога стеклянной бутылки состоят в следующем Горловина не сужается к верхней точке стеклянной тары, а имеет диаметр сопоставимый с диаметром стеклянной тары по всей высоте, без переходов, наплывов, изгибов, с обязательным прямолинейным участком до 50 миллиметров от края верхней кромки в направлении основного корпуса. Резьба в верхней части стеклянной тары имеет отступ от верхней кромки стеклянной тары вниз к основанию тары на расстояние более 15 миллиметров, но не более 50 миллиметров,соответственно крышка для тары конструктивно изменена с целью увеличения высоты крышки на величину отступа резьбы на стеклянной таре, то есть крышки могут быть с высотами от 15 до 50 миллиметров. Смысл создания такого вида стеклянной тары в том, чтобы после открытия крышки можно было использовать стеклянную тару в качестве бокала или стакана в зависимости от емкости тары. После опустошения данного вида тары, ее можно использовать многократно в качестве бокала,стакана в домовых хозяйствах и пунктах общественного питания. Резьба тары 040463 имеет отступ более 15 мм для того, чтобы во время употребления непосредственно с тары после открытия крышки,губы потребителя соприкасались с гладкой и ровной поверхностью, а не с резьбовым соединением. С точки зрения оптимальной функциональности крышки и экономии материалов при производстве крышки, высоту крышки и соответственно отступ резьбы на бокале или стакане рекомендуется принимать от 15 мм до 50 мм. Горловина тары имеет диаметр равный диаметру основного корпуса тары на протяжении до 50 миллиметров от края верхней кромки тары вниз к основанию, на которой не имеется изгибов,переходов, отливов, кроме резьбы различного типа,необходимой для укупоривания тары крышкой посредством резьбового соединения, при этом резьба располагается на боковой поверхности горловины с отступом от верхней кромки тары в диапазоне от 15 до 50 миллиметров. Тара 040463 имеет номинальную вместимость от 50 до 1000 миллилитров и номинальные диаметры от 50 до 100 миллиметров, которые необходимы для использования тары методом обхвата ладонью одной руки человека. Это связано с тем, что тара 040463 не имеет ручек и для ее удержания происходит обхват ладонью руки. Для среднего человека оптимальный обхват ладонью не превышает диаметра 100 мм. Для тары 040463 диаметры в месте обхвата ладонью должны быть менее 100 мм. Для придания более эстетичного вида данному виду тары 040463 на боковой поверхности стеклянной тары, возможно нанесение узоров,надписей. Боковые стенки на расстоянии ниже 50 миллиметров от верхней кромки могут иметь плавные или волнистые изгибы или ребра. Возможно, изменение цвета стекла. Эстетическое наполнение зависит от дизайнеров и может быть самым разнообразным. Основные задачи, которые решаются новой конструкцией полезной модели 1. Создать конструкцию стеклянной тары,которая после открытия будет иметь конструктивные элементы позволяющие использовать ее в качестве стакана или бокала для многократного использования ее в последующем. 2. За счет многократного использования стеклянной тары в качестве стакана или бокала после первоначального опорожнения, снизить количество и промышленные объемы стеклянной тары подлежащей утилизации или переработке, т.е. снизить нагрузку на окружающую среду, обеспечив экономию энергоресурсов в промышленных масштабах. Технический результат 1. Одним из результатов является возможность многократного использования по первоначальному назначению стеклянной тары - бутылки без дополнительных приспособлений, воронки. 2. Вторым техническим результатом является приобретение новых функциональных возможностей бутылки после удаления крышки, а именно использование ее в качестве стакана или бокала. Перечень фигур чертежей. Графические изображения представлены фигурами с общей нумерацией от 1 до 7. На фигуре 1 представлен вид сверху стеклянной тары круглого поперечного сечения. На фигуре 2 представлен фронтальный вид тары с указанием толщины стенки и дна пунктирной линией. На фигуре 3 представлен вид снизу стеклянной тары. На фигуре 4 представлен вид снизу крышки тары, на фигуре 5 ее изображение фронтального вида. На фигуре 6 показан разрез крышки тары с указанием разреза в увеличенном виде (фигура 7) резиновой прокладки для герметизации (4 в условных обозначениях). Условные обозначения под 1 указана резьба, под 2 корпус, под 3 крышка тары, под 4 герметизирующая резина. Сведения,подтверждающие возможность осуществления полезной модели. Производителей стеклянной тары для пивной и пищевой отраслей более трех тысяч. Объем производства в России 12 млрд.шт. в год, что позволяет сделать вывод о массовом производстве данного вида продукции - стеклянной тары. По оценкам экспертов, по итогам 2005 г. в мире было выпущено не менее 60 млн т тарного стекла, что соответствует примерно 90 действующих мощностей. Принимая во внимание вес бутылки емкостью 0,5 л, равный 0,36 кг, можно утверждать,что данному значению соответствует эквивалент около 167 млрд условных единиц продукции. Обзор рынка тарного стекла для пищевой промышленности в России, Инфомайн, М, 2007,158 с, - Режим доступа //// На заводах производящих стеклянную тару процесс изготовления стеклянной бутылки заключается в помещении дозированного количества расплавленного стекла в форму автоматизированного станка, с помощью которого производится выдувание стеклянной тары под действием силы сжатого воздуха Хеплон Дж.Ф.,Келен Р.Дж.,Форсинио Х.Е., Упаковка и тара проектирование, технологии, применение., пер. с англ. под общ. Науч. Ред. В.Л. Жевнера, СанктПетербург, Профессия., 2004. с.-234. Для организации производства полезной модели изменению необходимо подвергнуть только формуматрицу с геометрическими размерами требуемого образца. Станки и оборудование можно применять традиционное. При изготовлении формы-матрицы для полезной модели изменение по сравнению с традиционными формами для бутылок коснется устранения сужения горловины. Дополнительно,при изготовлении формы-матрицы для полезной модели, изменение по сравнению с традиционными формами для бутылок коснется изменения месторасположения резьбы ( 1 в условных обозначениях, фигура 2), ниже по высоте от верхнего края стеклянной тары, на расстояние более 15 миллиметров, но не более 50 миллиметров при соблюдении прямолинейности боковой стенки стеклянной тары в месте расположения резьбы. Так же изменяется высота крышки (фигура 5) для полезной модели - она увеличивается на расстояние более 15 миллиметров исходя из требований заказчика, но не более чем 50 миллиметров. Крышка(фигура 4,5,6) для тары изготавливается различной высоты, по выбору заказчика в диапазоне от 15 до 50 мм. Изменить высоту крышки (фигура 4,5,6) от 15 до 50 миллиметров, при сохранении всех других параметров крышки не является сложным процессом для завода изготовителя. Изменению подвергнутся некоторые детали станков автоматов,производящих крышки для достижения требуемого результата. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Стеклянная тара для транспортировки и хранения пищевых продуктов круглого поперечного сечения номинальной вместимостью до 5000 миллилитров, имеющая горловину и венчик с резьбой для закупоривания бутылки резьбовой крышкой, отличающаяся тем, что горловина тары имеет диаметр равный диаметру основного корпуса тары на протяжении до 50 миллиметров от края верхней кромки тары вниз к основанию, на которой не имеется изгибов, переходов, отливов, кроме резьбы различного типа, необходимой для укупоривания тары крышкой посредством резьбового соединения,при этом резьба располагается на боковой поверхности горловины с отступом от верхней кромки тары в диапазоне от 15 до 50 миллиметров, а так же имеющая номинальную вместимость тары от 50 до 1000 миллилитров и номинальные диаметры от 50 до 100 миллиметров,которые необходимы для использования тары методом обхвата ладонью одной руки человека.
