Наклейка

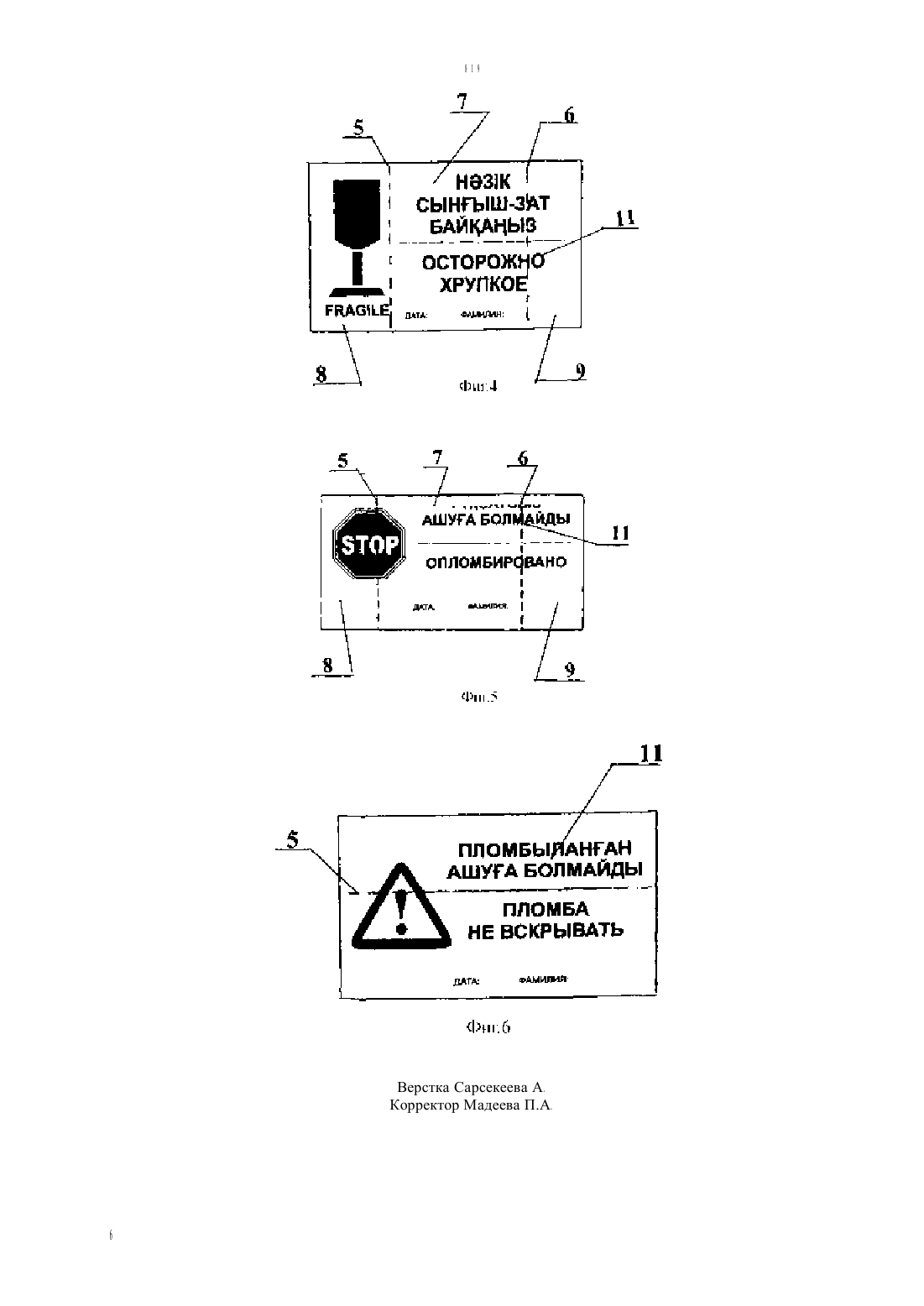

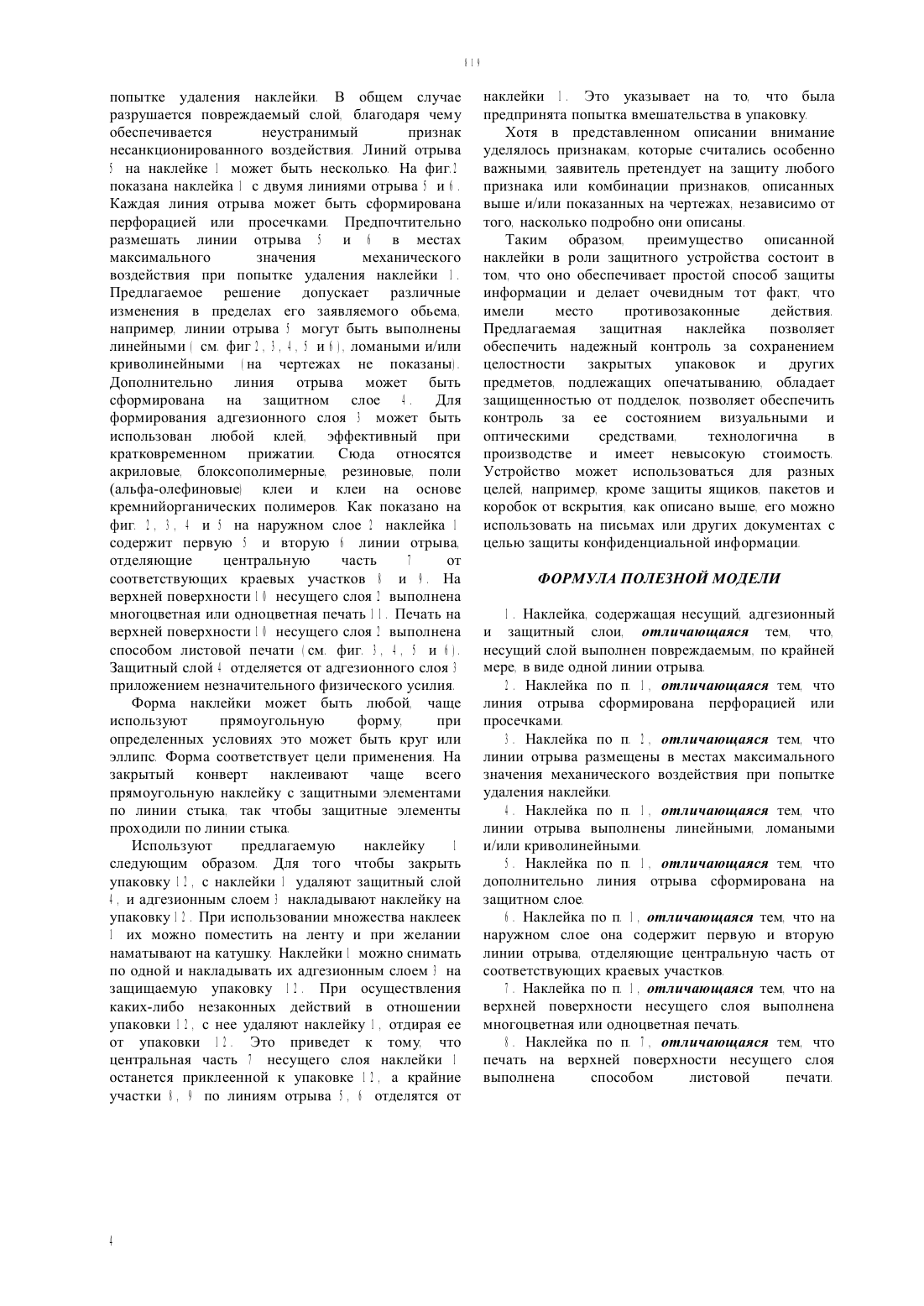

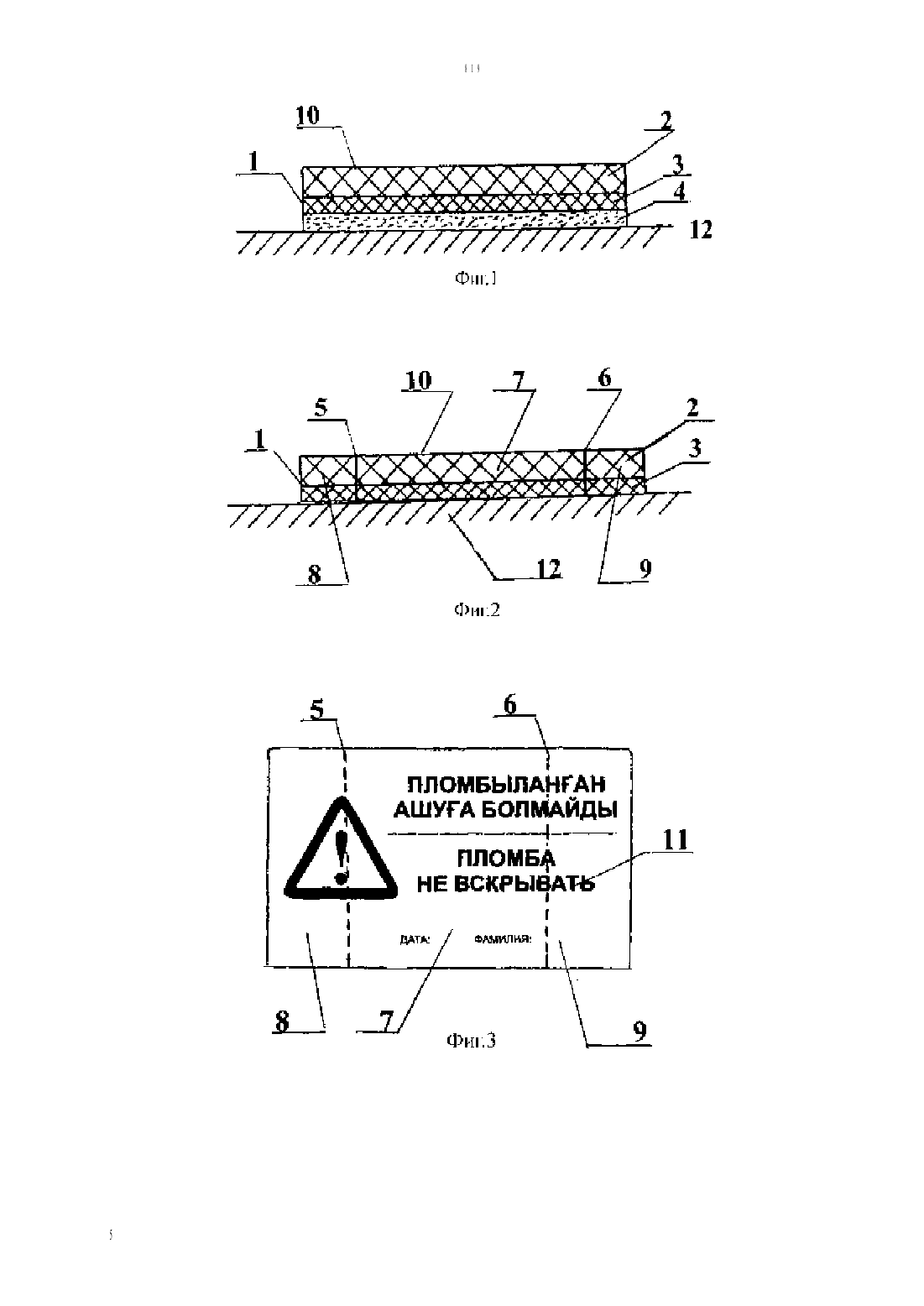

(51) 42 15/0 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ отрыва сформирована перфорацией или просечками. Линии отрыва размещены в местах максимального значения механического воздействия при попытке удаления наклейки. Линии отрыва выполнены линейными, ломаными и/или криволинейными. Дополнительно линия отрыва сформирована на защитном слое. Наклейка на наружном слое содержит первую и вторую линии отрыва,отделяющие центральную часть от соответствующих краевых участков. На верхней поверхности несущего слоя выполнена многоцветная или одноцветная печать. Печать на верхней поверхности несущего слоя выполнена способом листовой печати. Предлагаемая защитная наклейка позволяет обеспечить надежный контроль за сохранением целостности закрытых упаковок и других предметов, подлежащих опечатыванию, обладает защищенностью от подделок, позволяет обеспечить контроль за ее состоянием визуальными и оптическими средствами,технологична в производстве и имеет невысокую стоимость. Устройство может использоваться для разных целей, например, кроме защиты ящиков, пакетов и коробок от вскрытия, как описано выше, его можно использовать на письмах или других документах с целью защиты конфиденциальной информации.(57) Предлагаемая наклейка относится к защитным устройствам представляющим собой изделие,обеспечивающее признаки несанкционированного воздействия на него, в частности, например, к наклейкам и лентам (из наклеек), обеспечивающим контроль за сохранением целостности закрытых упаковок, в том числе конвертов, бандеролей,посылок, почтовых мешков и других видов упаковок в процессе их хранения и перевозок. Задачей предлагаемого технического решения является разработка технического решения в виде наклейки, которая расширяет арсенал технических средств используемых, в частности, для контроля за сохранением целостности закрытых упаковок, в том числе конвертов, бандеролей, посылок, почтовых мешков и других видов упаковок в процессе их хранения и перевозок. У наклейки, содержащей несущий, адгезионный и защитный слои, несущий слой выполнен повреждаемым, посредством, выполнения на нем,по крайней мере, одной линии отрыва. Линия Предлагаемая наклейка относится к защитным устройствам представляющим собой изделие,обеспечивающее признаки несанкционированного воздействия на него, в частности, например, к наклейкам и лентам (из наклеек), обеспечивающим контроль за сохранением целостности закрытых упаковок, в том числе конвертов, бандеролей,посылок, почтовых мешков и других видов упаковок в процессе их хранения и перевозок. Для обеспечения контроля за сохранением целостности закрытых упаковок, в том числе почтовых конвертов, посылок, почтовых мешков и ящиков или других видов упаковки,предназначенных для документов или предметов,обычно используют защитную наклейку или товарную пломбу. Очевидно, что защитную наклейку можно применять для опечатывания и таких предметов, как двери или неиспользуемые концы кабеля. Наклейка покрывает линию стыка между двумя участками, на которые она наклеена. Прочность схватывания такова, что наклейку нельзя удалить без повреждения. Если на упаковке имеется линия стыка, то для свободного доступа во внутрь упаковки две части упаковки должны быть подвижны относительно друг друга. Эта подвижность возможна только в том случае, если защитная наклейка будет отделена полностью или,по крайней мере, отклеена с одной сторон линии стыка, либо разделена на части в области стыка. Широко известны различного рода самоклеящиеся этикетки(наклейка) - это изделие, состоящее из лицевого слоя, покрытого клеевой композицией, и основы с силиконовым слоем, отделяемой от клеевого слоя. При этикетировании лицевой слой с клеевой композицией открепляется от основы и силикона и наносится на поверхность упаковки (товара), где фиксируется на постоянной основе. Этикетка(наклейка) приклеивается жестко - без возможности снятия и наклеивания на новое место. Известен способ этикетирования (варианты) и самоклеющаяся этикетка (наклейка) (Патент РФ 2250 512, МПК 09 3/00, публ.27.09.2004). Сущность изобретения состоит в том, что красочную или описательную характеристику товара (предмета) и его изготовителя (владельца) или информацию о них прикрепляют временно, с возможностью ее переноса на новое место без потери качества и дополнительных устройств. Это достигается тремя способами (варианты) за счет крепления лицевого слоя, покрытого клеевой композицией, и основы к товару (предмету) или упаковке формирования самоклеящейся этикетки(наклейки), основой которой является товар(предмет) или упаковка, в процессе изготовления или доведения до потребителя размещения этикетки (наклейки) внутри товара (предмета) или упаковки. Используемая в способе этикетирования по первому варианту этикетка (наклейка) может 2(семи) последовательно расположенных слоев лицевого слоя, слоя клеевой композиции, первой основы, состоящей из слоя силикона и носителя, слоя клеевой композиции и второй основы, состоящей из слоя силикона и носителя. Носитель с силиконовым слоем отделяют от носителя с клеевой композицией. Отделенную часть этикетки (наклейку) из пяти слоев наносят на упаковку или товар (изделие). На изделии (товаре) или их упаковке образуется жестко прикрепленная первая основа - носитель с силиконом, на которой находится лицевой слой с клеевой композицией. Данный лицевой слой при необходимости свободно отделяют от силикона и с клеевой композицией переносят (переклеивают) на любое удобное место. Особенность второго варианта способа этикетирования товара (предмета) самоклеящейся этикеткой (наклейкой) заключается в том, что красочную или описательную характеристику товара (предмета) и его изготовителя (владельца) или информацию о них прикрепляют временно, с возможностью ее переноса на новое место без потери качества и дополнительных устройств, за счет формирования самоклеящейся этикетки(наклейки), основой которой является товар(предмет) или упаковка, что позволяет достичь того же результата, но при ином порядке выполнения действий. При третьем способе этикетирования товара (предмета) самоклеящейся этикеткой(наклейкой) красочную или описательную характеристику товара(предмета) и его изготовителя (владельца) или информацию о них прикрепляют временно, с возможностью ее переноса на новое место без потери качества и дополнительных устройств путем размещения этикетки (наклейки) внутри товара (предмета) или упаковки. Для этого обычную самоклеящуюся этикетку (наклейку) вкладывают (прикрепляют) внутри товара (предмета) или упаковки под прозрачной пленкой. Известна пломба-наклейка, представляющая собой изделие для многократно используемых подложек,обеспечивающее признаки несанкционированного воздействия на него и содержащее пленку или ленту с эффективным при кратковременном прижатии клеевым покрытием,удаляемым без проявления когезионного разрушения с поверхности подложки, например с автомобильного ветрового стекла, посредством растяжения пленки или ленты, и по меньшей мере один повреждаемый слой, в котором при попытке удаления изделия с поверхности подложки проявляется межслойное разрушение. Указанное межслойное разрушение приводит к тому, что при вскрытии на ленте, на которую нанесен клей,появляются признаки вскрытия в качестве остатков клеевой основы расположенной в виде заранее заданных символов. Помимо этого, на подложке остается слой, возникший при разрушении клеевой основы, в виде символов, достаточно легко удаляемый без применения органических растворителей. ( Патент РФ 2 218 376, МПК 09 3/02, публ. 10.12.2003 г.). Недостатком данного технического решения является то, что при нагреве происходит разрушение клеевой основы и лента, на которую нанесен клей, может быть легко удалена и возвращена без признаков несанкционированного доступа. Известно защитное устройство (наклейка), в виде защитной наклейки которая содержит пленкуноситель, а также первый слой, состоящий из напечатанного на пленке неприкрепляющего полимерного покрытия,содержащего УФ типографскую краску для ротационной печати, и определяющий участки крепления, образующие первый рисунок и по существу лишенные неприкрепляющего полимерного покрытия. Защитная наклейка также содержит второй слой из прикрепляющего материала, содержащий несколько прикрепляющих пигментированных полимерных покрытий для создания второго рисунка на наклейке. Причем участки второго слоя прилипают к несущей пленке через участки крепления первого слоя, а защитная наклейка дополнительно содержит клей для приклеивания к опоре. Заявленное изобретение обеспечивает создание наклейки,которая делает очевидным вмешательство в документы, к которым прикреплена наклейка(Патент РФ 2338 267, МПК 31 1/02, публ. 10.11.2008). Известна этикетка с элементом защиты от подделки со скрытым изображением(Предварительный патент РК 8920, МПК 42 15/00, публ. 15.05.2000). Скрытое изображение на этикетке выполнено в виде символов, покрытых защитным слоем фольгенированного тиснения. Известна защитная многослойная наклейка(Патент РФ 2 343 560, МПК 42 15/00, публ. 10.01.2009),которая содержит несущий,адгезионный и покрывающий слои. Несущий и покрывающий слои соединены посредством расположенного между ними соединительного слоя,при этом наклейка снабжена защитными нитевидными или ленточными элементами с закрепленными концами, а соединительный слой распределен по периметру края несущего и покрывающего слоев и отдельным участкам между ними с образованием непроклеиваемых участков,причем защитные элементы расположены в полостях,образованных непроклеиваемыми участками несущего и покрывающего слоев. Известная защитная наклейка позволяет обеспечить надежный контроль за сохранением целостности закрытых упаковок и других предметов,подлежащих опечатыванию,обладает защищенностью от подделок, позволяет обеспечить контроль за ее состоянием визуальными и оптическими средствами,технологична в производстве и имеет невысокую стоимость. Это техническое решение является наиболее близким к предлагаемому. Задачей предлагаемого технического решения является разработка технического решения в виде наклейки, которая расширяет арсенал технических средств используемых, в частности, для контроль за сохранением целостности закрытых упаковок, в том 3 числе конвертов, бандеролей, посылок, почтовых мешков и других видов упаковок в процессе их хранения и перевозок. Поставленная задача достигается за счет того,что у наклейки, содержащей несущий, адгезионный и защитный слои, несущий слой выполнен повреждаемым, посредством, выполнения на нем,по крайней мере, одной линии отрыва. Линия отрыва сформирована перфорацией или просечками. Линии отрыва размещены в местах максимального значения механического воздействия при попытке удаления наклейки. Линии отрыва выполнены линейными, ломаными и/или криволинейными. Дополнительно линия отрыва сформирована на защитном слое. Наклейка на наружном слое содержит первую и вторую линии отрыва,отделяющие центральную часть от соответствующих краевых участков. На верхней поверхности несущего слоя выполнена многоцветная или одноцветная печать. Печать на верхней поверхности несущего слоя выполнена способом листовой печати и включает разные варианты текстовой и изобразительной информации. Предлагаемое техническое решение изображено на чертежах, где на фиг. 1 показано сечение наклейки, состоящая из трех слоев, размещенная на носителе фиг. 2 показано сечение наклейки с двумя линиями отрыва, состоящая из двух слоев (удален защитный слой ), закрепленная на носителе фиг. 3 изображена верхняя поверхность несущего слоя наклейки с нанесенной текстовой и изобразительной информацией (вариант 1) с двумя линиями отрыва (вид сверху) фиг. 4 изображена верхняя поверхность несущего слоя наклейки с нанесенной текстовой и изобразительной информацией (вариант 2) с двумя линиями отрыва (вид сверху) фиг. 5 изображена верхняя поверхность несущего слоя наклейки с нанесенной текстовой и изобразительной информацией (вариант 3) с двумя линиями отрыва (вид сверху) фиг. 6 изображена верхняя поверхность несущего слоя наклейки с нанесенной текстовой и изобразительной информацией (вариант 4) с одной линией отрыва (вид сверху). Ниже приведено описание наклейки со ссылкой на графические приложения, что, однако, не ограничивает притязаний данного технического решения и специалисты в данной области техники могут предложить другие варианты осуществления. На фиг.1 показана наклейка 1, содержащая несущий 2, адгезионный 3 и защитный 4 слои. Несущий слой 2 выполнен, например, из бумаги, с нанесенной на его внешнюю поверхность информацией или рисунком. Несущий слой 2 выполнен повреждаемым, посредством, выполнения на нем, по крайней мере, одной линии отрыва 5. Как правило, повреждаемый слой имеет ограниченную когезионную прочность и является самым слабым слоем в структуре наклейки. Поэтому этот слой является заранее заданным местом разрушения при попытке удаления наклейки. В общем случае разрушается повреждаемый слой, благодаря чему обеспечивается неустранимый признак несанкционированного воздействия. Линий отрыва 5 на наклейке 1 может быть несколько. На фиг.2 показана наклейка 1 с двумя линиями отрыва 5 и 6. Каждая линия отрыва может быть сформирована перфорацией или просечками. Предпочтительно размешать линии отрыва 5 и 6 в местах максимального значения механического воздействия при попытке удаления наклейки 1. Предлагаемое решение допускает различные изменения в пределах его заявляемого обьема,например, линии отрыва 5 могут быть выполнены линейными ( см. фиг 2, 3, 4, 5 и 6), ломаными и/или криволинейными (на чертежах не показаны). Дополнительно линия отрыва может быть сформирована на защитном слое 4. Для формирования адгезионного слоя 3 может быть использован любой клей, эффективный при кратковременном прижатии. Сюда относятся акриловые, блоксополимерные, резиновые, поли(альфа-олефиновые) клеи и клеи на основе кремнийорганических полимеров. Как показано на фиг. 2, 3, 4 и 5 на наружном слое 2 наклейка 1 содержит первую 5 и вторую 6 линии отрыва,отделяющие центральную часть 7 от соответствующих краевых участков 8 и 9. На верхней поверхности 10 несущего слоя 2 выполнена многоцветная или одноцветная печать 11. Печать на верхней поверхности 10 несущего слоя 2 выполнена способом листовой печати (см. фиг. 3, 4, 5 и 6). Защитный слой 4 отделяется от адгезионного слоя 3 приложением незначительного физического усилия. Форма наклейки может быть любой, чаще используют прямоугольную форму,при определенных условиях это может быть круг или эллипс. Форма соответствует цели применения. На закрытый конверт наклеивают чаще всего прямоугольную наклейку с защитными элементами по линии стыка, так чтобы защитные элементы проходили по линии стыка. Используют предлагаемую наклейку 1 следующим образом. Для того чтобы закрыть упаковку 12, с наклейки 1 удаляют защитный слой 4, и адгезионным слоем 3 накладывают наклейку на упаковку 12. При использовании множества наклеек 1 их можно поместить на ленту и при желании наматывают на катушку. Наклейки 1 можно снимать по одной и накладывать их адгезионным слоем 3 на защищаемую упаковку 12. При осуществления каких-либо незаконных действий в отношении упаковки 12, с нее удаляют наклейку 1, отдирая ее от упаковки 12. Это приведет к тому, что центральная часть 7 несущего слоя наклейки 1 останется приклеенной к упаковке 12, а крайние участки 8, 9 по линиям отрыва 5, 6 отделятся от наклейки 1. Это указывает на то, что была предпринята попытка вмешательства в упаковку. Хотя в представленном описании внимание уделялось признакам, которые считались особенно важными, заявитель претендует на защиту любого признака или комбинации признаков, описанных выше и/или показанных на чертежах, независимо от того, насколько подробно они описаны. Таким образом, преимущество описанной наклейки в роли защитного устройства состоит в том, что оно обеспечивает простой способ защиты информации и делает очевидным тот факт, что имели место противозаконные действия. Предлагаемая защитная наклейка позволяет обеспечить надежный контроль за сохранением целостности закрытых упаковок и других предметов, подлежащих опечатыванию, обладает защищенностью от подделок, позволяет обеспечить контроль за ее состоянием визуальными и оптическими средствами,технологична в производстве и имеет невысокую стоимость. Устройство может использоваться для разных целей, например, кроме защиты ящиков, пакетов и коробок от вскрытия, как описано выше, его можно использовать на письмах или других документах с целью защиты конфиденциальной информации. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Наклейка, содержащая несущий, адгезионный и защитный слои, отличающаяся тем, что,несущий слой выполнен повреждаемым, по крайней мере, в виде одной линии отрыва. 2. Наклейка по п. 1, отличающаяся тем, что линия отрыва сформирована перфорацией или просечками. 3. Наклейка по п. 2, отличающаяся тем, что линии отрыва размещены в местах максимального значения механического воздействия при попытке удаления наклейки. 4. Наклейка по п. 1, отличающаяся тем, что линии отрыва выполнены линейными, ломаными и/или криволинейными. 5. Наклейка по п. 1, отличающаяся тем, что дополнительно линия отрыва сформирована на защитном слое. 6. Наклейка по п. 1, отличающаяся тем, что на наружном слое она содержит первую и вторую линии отрыва, отделяющие центральную часть от соответствующих краевых участков. 7. Наклейка по п. 1, отличающаяся тем, что на верхней поверхности несущего слоя выполнена многоцветная или одноцветная печать. 8. Наклейка по п. 7, отличающаяся тем, что печать на верхней поверхности несущего слоя выполнена способом листовой печати.
