Устройство для автоматического закрывания двери

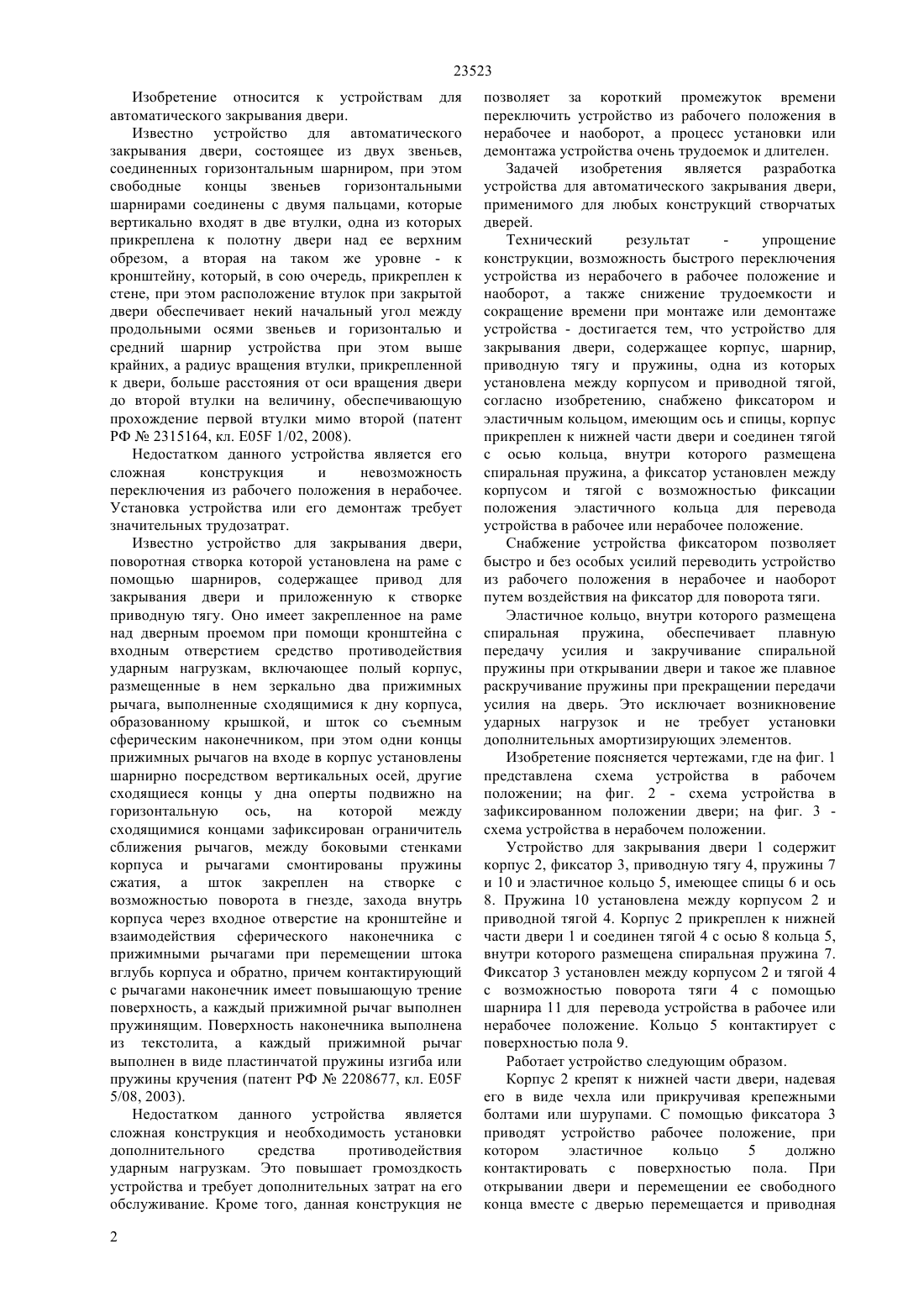

(51) 05 1/08 (2009.01) 05 1/12 (2009.01) 05 1/14 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ устройства - достигается тем, что устройство для закрывания двери, содержащее корпус, шарнир,приводную тягу и пружины, одна из которых установлена между корпусом и приводной тягой,согласно изобретению, снабжено фиксатором и эластичным кольцом, имеющим ось и спицы, корпус прикреплен к нижней части двери и соединен тягой с осью кольца, внутри которого размещена спиральная пружина, а фиксатор установлен между корпусом и тягой с возможностью фиксации положения эластичного кольца для перевода устройства в рабочее или нерабочее положение.(54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ЗАКРЫВАНИЯ ДВЕРИ(57) Изобретение относится к устройствам для автоматического закрывания двери. Технический результат упрощение конструкции, возможность быстрого переключения устройства из нерабочего в рабочее положение и наоборот, а также снижение трудоемкости и сокращение времени при монтаже или демонтаже 23523 Изобретение относится к устройствам для автоматического закрывания двери. Известно устройство для автоматического закрывания двери, состоящее из двух звеньев,соединенных горизонтальным шарниром, при этом свободные концы звеньев горизонтальными шарнирами соединены с двумя пальцами, которые вертикально входят в две втулки, одна из которых прикреплена к полотну двери над ее верхним обрезом, а вторая на таком же уровне - к кронштейну, который, в сою очередь, прикреплен к стене, при этом расположение втулок при закрытой двери обеспечивает некий начальный угол между продольными осями звеньев и горизонталью и средний шарнир устройства при этом выше крайних, а радиус вращения втулки, прикрепленной к двери, больше расстояния от оси вращения двери до второй втулки на величину, обеспечивающую прохождение первой втулки мимо второй (патент РФ 2315164, кл. Е 05 1/02, 2008). Недостатком данного устройства является его сложная конструкция и невозможность переключения из рабочего положения в нерабочее. Установка устройства или его демонтаж требует значительных трудозатрат. Известно устройство для закрывания двери,поворотная створка которой установлена на раме с помощью шарниров, содержащее привод для закрывания двери и приложенную к створке приводную тягу. Оно имеет закрепленное на раме над дверным проемом при помощи кронштейна с входным отверстием средство противодействия ударным нагрузкам, включающее полый корпус,размещенные в нем зеркально два прижимных рычага, выполненные сходящимися к дну корпуса,образованному крышкой, и шток со съемным сферическим наконечником, при этом одни концы прижимных рычагов на входе в корпус установлены шарнирно посредством вертикальных осей, другие сходящиеся концы у дна оперты подвижно на горизонтальную ось,на которой между сходящимися концами зафиксирован ограничитель сближения рычагов, между боковыми стенками корпуса и рычагами смонтированы пружины сжатия, а шток закреплен на створке с возможностью поворота в гнезде, захода внутрь корпуса через входное отверстие на кронштейне и взаимодействия сферического наконечника с прижимными рычагами при перемещении штока вглубь корпуса и обратно, причем контактирующий с рычагами наконечник имеет повышающую трение поверхность, а каждый прижимной рычаг выполнен пружинящим. Поверхность наконечника выполнена из текстолита, а каждый прижимной рычаг выполнен в виде пластинчатой пружины изгиба или пружины кручения (патент РФ 2208677, кл. Е 05 5/08, 2003). Недостатком данного устройства является сложная конструкция и необходимость установки дополнительного средства противодействия ударным нагрузкам. Это повышает громоздкость устройства и требует дополнительных затрат на его обслуживание. Кроме того, данная конструкция не 2 позволяет за короткий промежуток времени переключить устройство из рабочего положения в нерабочее и наоборот, а процесс установки или демонтажа устройства очень трудоемок и длителен. Задачей изобретения является разработка устройства для автоматического закрывания двери,применимого для любых конструкций створчатых дверей. Технический результат упрощение конструкции, возможность быстрого переключения устройства из нерабочего в рабочее положение и наоборот, а также снижение трудоемкости и сокращение времени при монтаже или демонтаже устройства - достигается тем, что устройство для закрывания двери, содержащее корпус, шарнир,приводную тягу и пружины, одна из которых установлена между корпусом и приводной тягой,согласно изобретению, снабжено фиксатором и эластичным кольцом, имеющим ось и спицы, корпус прикреплен к нижней части двери и соединен тягой с осью кольца, внутри которого размещена спиральная пружина, а фиксатор установлен между корпусом и тягой с возможностью фиксации положения эластичного кольца для перевода устройства в рабочее или нерабочее положение. Снабжение устройства фиксатором позволяет быстро и без особых усилий переводить устройство из рабочего положения в нерабочее и наоборот путем воздействия на фиксатор для поворота тяги. Эластичное кольцо, внутри которого размещена спиральная пружина, обеспечивает плавную передачу усилия и закручивание спиральной пружины при открывании двери и такое же плавное раскручивание пружины при прекращении передачи усилия на дверь. Это исключает возникновение ударных нагрузок и не требует установки дополнительных амортизирующих элементов. Изобретение поясняется чертежами, где на фиг. 1 представлена схема устройства в рабочем положении на фиг. 2 - схема устройства в зафиксированном положении двери на фиг. 3 схема устройства в нерабочем положении. Устройство для закрывания двери 1 содержит корпус 2, фиксатор 3, приводную тягу 4, пружины 7 и 10 и эластичное кольцо 5, имеющее спицы 6 и ось 8. Пружина 10 установлена между корпусом 2 и приводной тягой 4. Корпус 2 прикреплен к нижней части двери 1 и соединен тягой 4 с осью 8 кольца 5,внутри которого размещена спиральная пружина 7. Фиксатор 3 установлен между корпусом 2 и тягой 4 с возможностью поворота тяги 4 с помощью шарнира 11 для перевода устройства в рабочее или нерабочее положение. Кольцо 5 контактирует с поверхностью пола 9. Работает устройство следующим образом. Корпус 2 крепят к нижней части двери, надевая его в виде чехла или прикручивая крепежными болтами или шурупами. С помощью фиксатора 3 приводят устройство рабочее положение, при котором эластичное кольцо 5 должно контактировать с поверхностью пола. При открывании двери и перемещении ее свободного конца вместе с дверью перемещается и приводная 23523 тяга 4, которая приводит к смещению оси 8 и сжатию спиральной пружины 7. Эластичное кольцо 5, выполненное из резины или из другого материала,обеспечивающего надежное сцепление с поверхностью пола, за счет сцепления с поверхностью пола 9 остается на месте, но может деформироваться из-за сжатия пружины 7. Пружина 10 прижимает кольцо 5 к поверхности пола 9. После того, как человек войдет в помещение и отпустит дверь, сжимающее усилие на пружину 7 прекращается. Аккумулированная сжатой пружиной 7 энергия высвобождается, пружина 7 начинает разжиматься,ее ось 8 возвращается в первоначальное положение и перемещает тягу 4,которая в свою очередь передает усилие на корпус 2 и дверь плавно закрывается. В том случае, если необходимо перевести устройство из рабочего положения в нерабочее,необходимо поднять верх эластичное кольцо 5, в результате чего происходит поворот тяги 4 относительно шарнира 11. Конец тяги 4,соединенный с осью 8, поднимается вверх, увлекая за собой кольцо 5. В таком положении тяги 4 кольцо 5 не контактирует с поверхностью пола 9 и устройство находится в нерабочем состоянии. Для перевода его в рабочее положение поворачивают тягу 4 в первоначальную позицию, кольцо 5 перемещается вниз до упора в поверхность пола и контакта с ним. Для того, чтобы зафиксировать положение двери(например оставить открытым или полуоткрытым для проветривания комнаты) фиксатор 3 опускают вниз в промежуточное положение так, чтобы зафиксировать положение эластичного кольца 5. Кроме того, эластичное кольцо 5 служит для амортизации удара об стенку при максимально открытом положении двери. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для закрывания двери, содержащее корпус, шарнир, приводную тягу и пружины, одна из которых установлена между корпусом и приводной тягой, отличающееся тем, что оно снабжено фиксатором, и эластичным кольцом,имеющим ось и спицы, корпус прикреплен к нижней части двери и соединен тягой с осью кольца, внутри которого размещена спиральная пружина, а фиксатор установлен между корпусом и тягой с возможностью фиксации положения эластичного кольца для перевода устройства в рабочее или нерабочее положение.
