Несущий строительный элемент

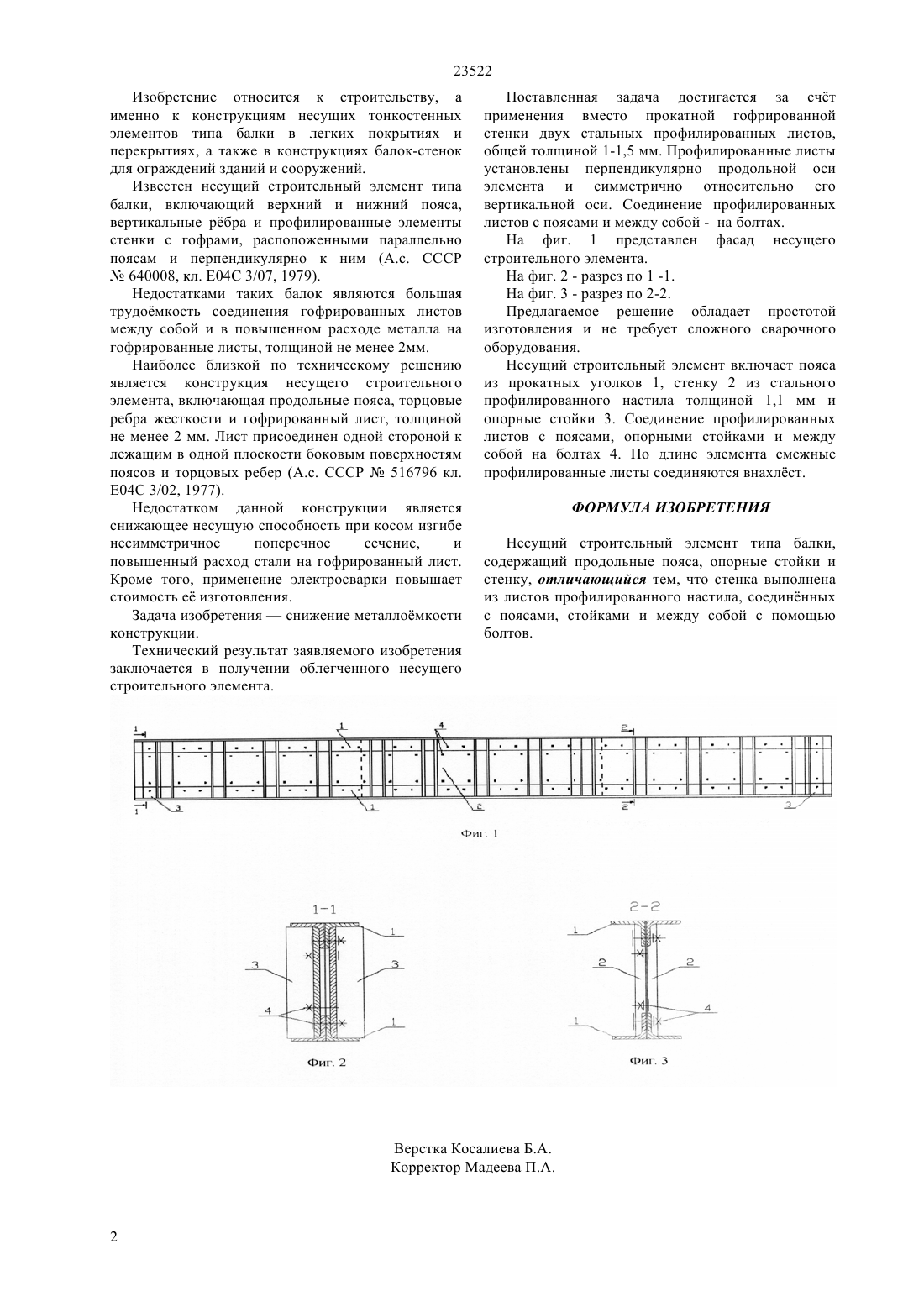

(51) 04 3/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Поставленная задача достигается за счт применения вместо прокатной гофрированной стенки двух стальных профилированных листов,общей толщиной 1-1,5 мм. Профилированные листы установлены перпендикулярно продольной оси элемента и симметрично относительно его вертикальной оси. Соединение профилированных листов с поясами и между собой - на болтах. Технический результат заявляемого изобретения заключается в получении облегченного несущего строительного элемента.(57) Изобретение относится к строительству, а именно к конструкциям несущих тонкостенных элементов типа балки в легких покрытиях и перекрытиях, а также в конструкциях балок-стенок для ограждений зданий и сооружений. Задача изобретенияснижение металломкости конструкции. 23522 Изобретение относится к строительству, а именно к конструкциям несущих тонкостенных элементов типа балки в легких покрытиях и перекрытиях, а также в конструкциях балок-стенок для ограждений зданий и сооружений. Известен несущий строительный элемент типа балки, включающий верхний и нижний пояса,вертикальные рбра и профилированные элементы стенки с гофрами, расположенными параллельно поясам и перпендикулярно к ним (А.с. СССР 640008, кл. Е 04 С 3/07, 1979). Недостатками таких балок являются большая трудомкость соединения гофрированных листов между собой и в повышенном расходе металла на гофрированные листы, толщиной не менее 2 мм. Наиболее близкой по техническому решению является конструкция несущего строительного элемента, включающая продольные пояса, торцовые ребра жесткости и гофрированный лист, толщиной не менее 2 мм. Лист присоединен одной стороной к лежащим в одной плоскости боковым поверхностям поясов и торцовых ребер (А.с. СССР 516796 кл. Е 04 С 3/02, 1977). Недостатком данной конструкции является снижающее несущую способность при косом изгибе несимметричное поперечное сечение,и повышенный расход стали на гофрированный лист. Кроме того, применение электросварки повышает стоимость е изготовления. Задача изобретенияснижение металломкости конструкции. Технический результат заявляемого изобретения заключается в получении облегченного несущего строительного элемента. Поставленная задача достигается за счт применения вместо прокатной гофрированной стенки двух стальных профилированных листов,общей толщиной 1-1,5 мм. Профилированные листы установлены перпендикулярно продольной оси элемента и симметрично относительно его вертикальной оси. Соединение профилированных листов с поясами и между собой - на болтах. На фиг. 1 представлен фасад несущего строительного элемента. На фиг. 2 - разрез по 1 -1. На фиг. 3 - разрез по 2-2. Предлагаемое решение обладает простотой изготовления и не требует сложного сварочного оборудования. Несущий строительный элемент включает пояса из прокатных уголков 1, стенку 2 из стального профилированного настила толщиной 1,1 мм и опорные стойки 3. Соединение профилированных листов с поясами, опорными стойками и между собой на болтах 4. По длине элемента смежные профилированные листы соединяются внахлст. ФОРМУЛА ИЗОБРЕТЕНИЯ Несущий строительный элемент типа балки,содержащий продольные пояса, опорные стойки и стенку, отличающийся тем, что стенка выполнена из листов профилированного настила, соединнных с поясами, стойками и между собой с помощью болтов.
