Устройство для очистки конвейрной ленты

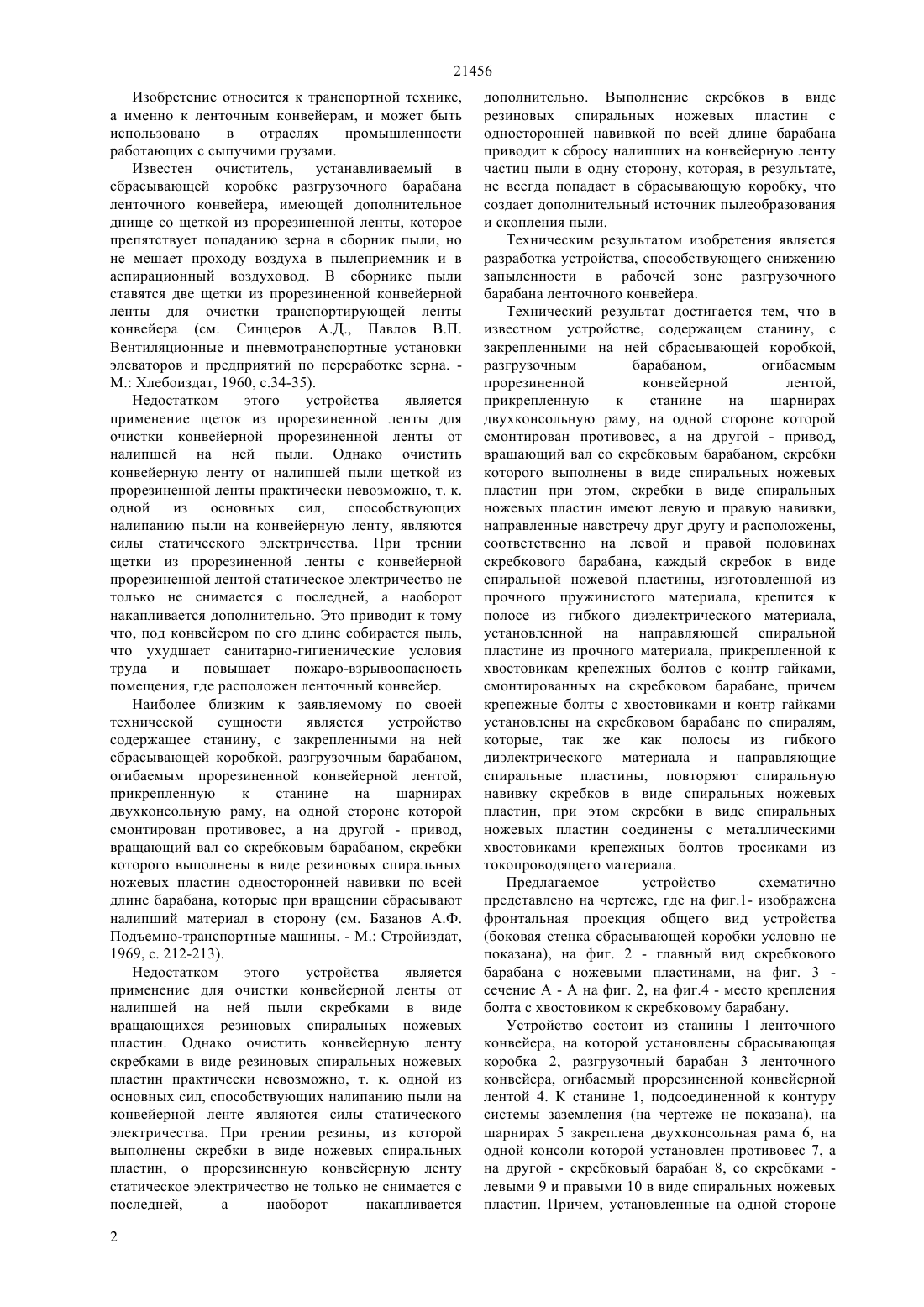

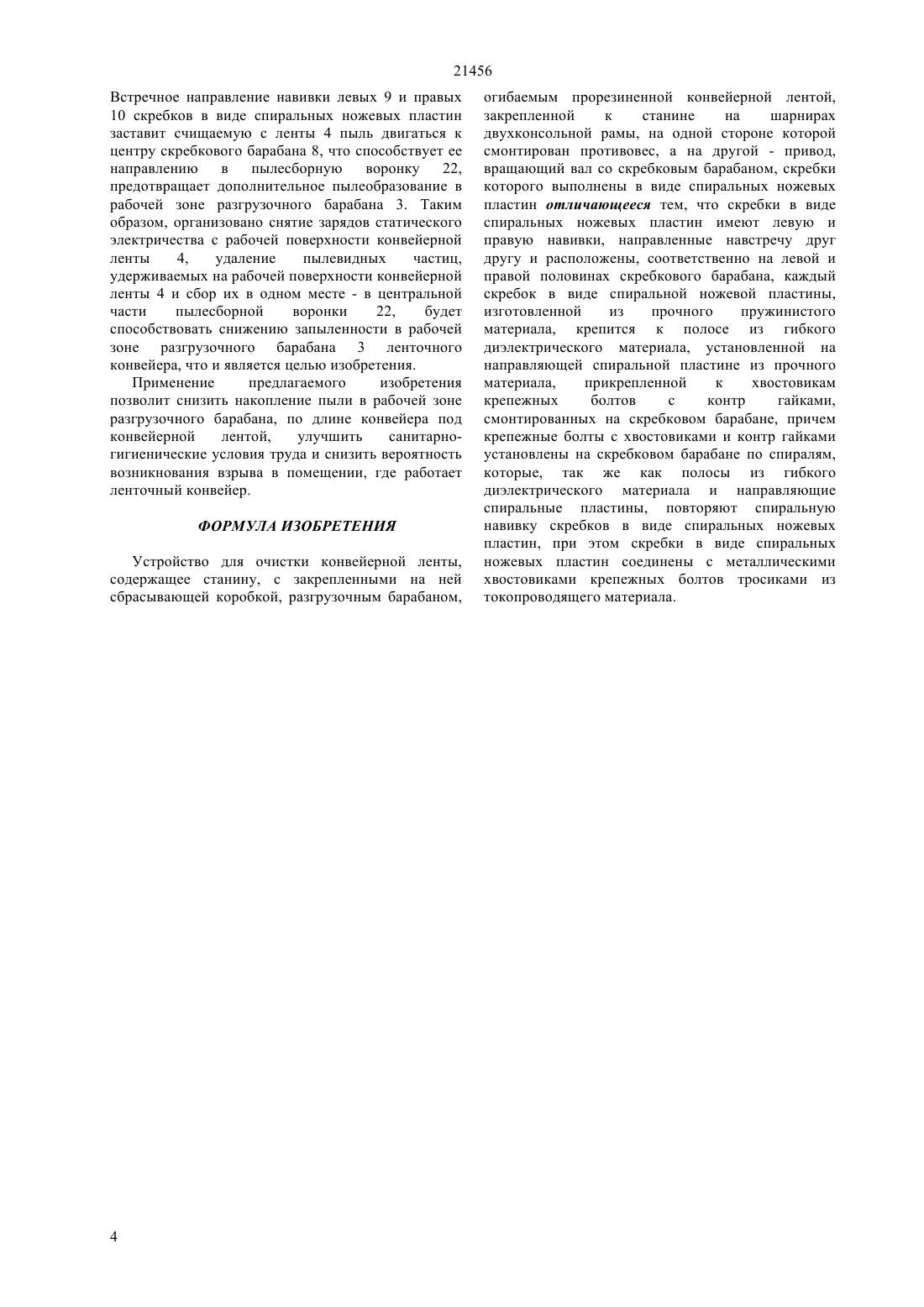

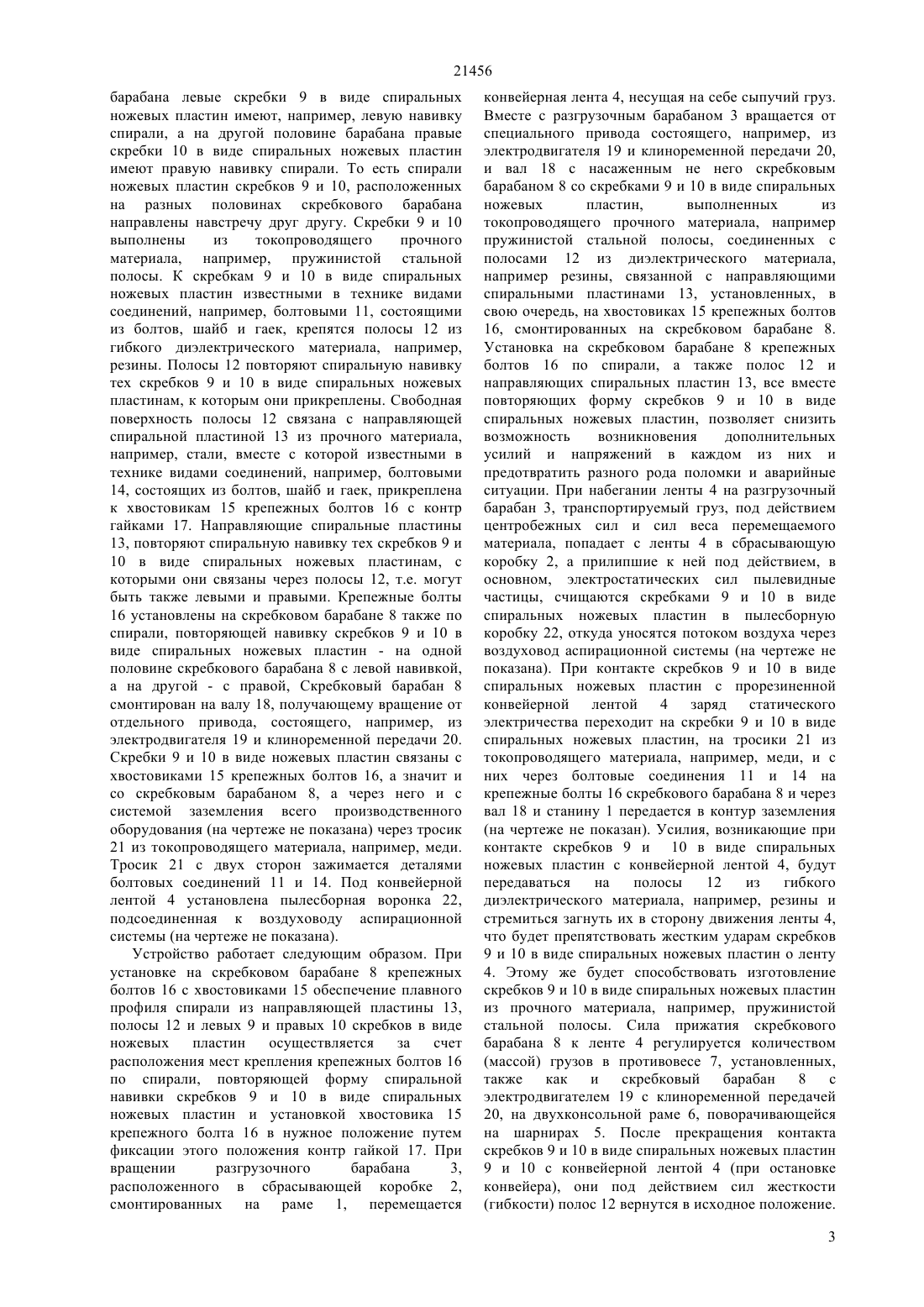

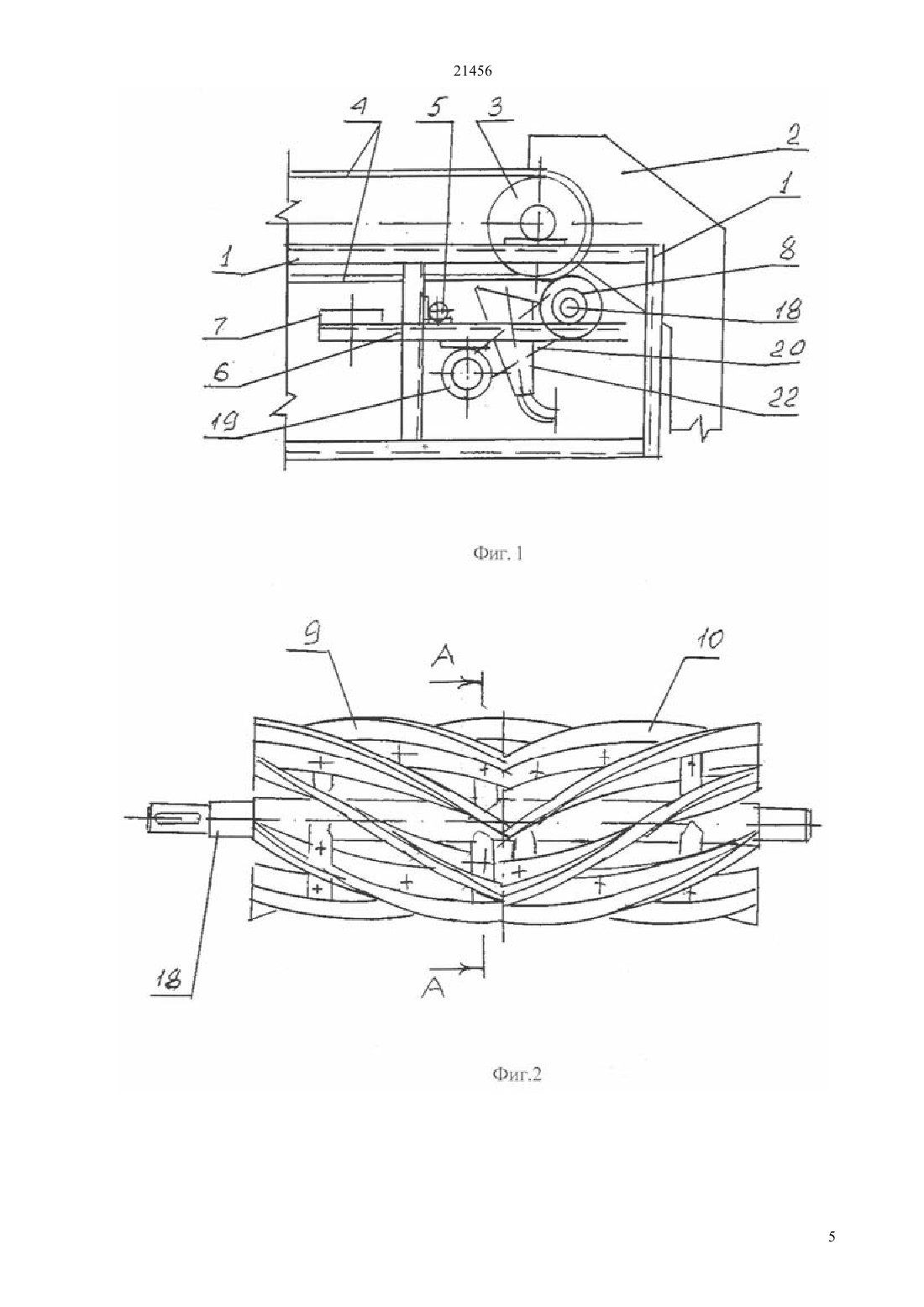

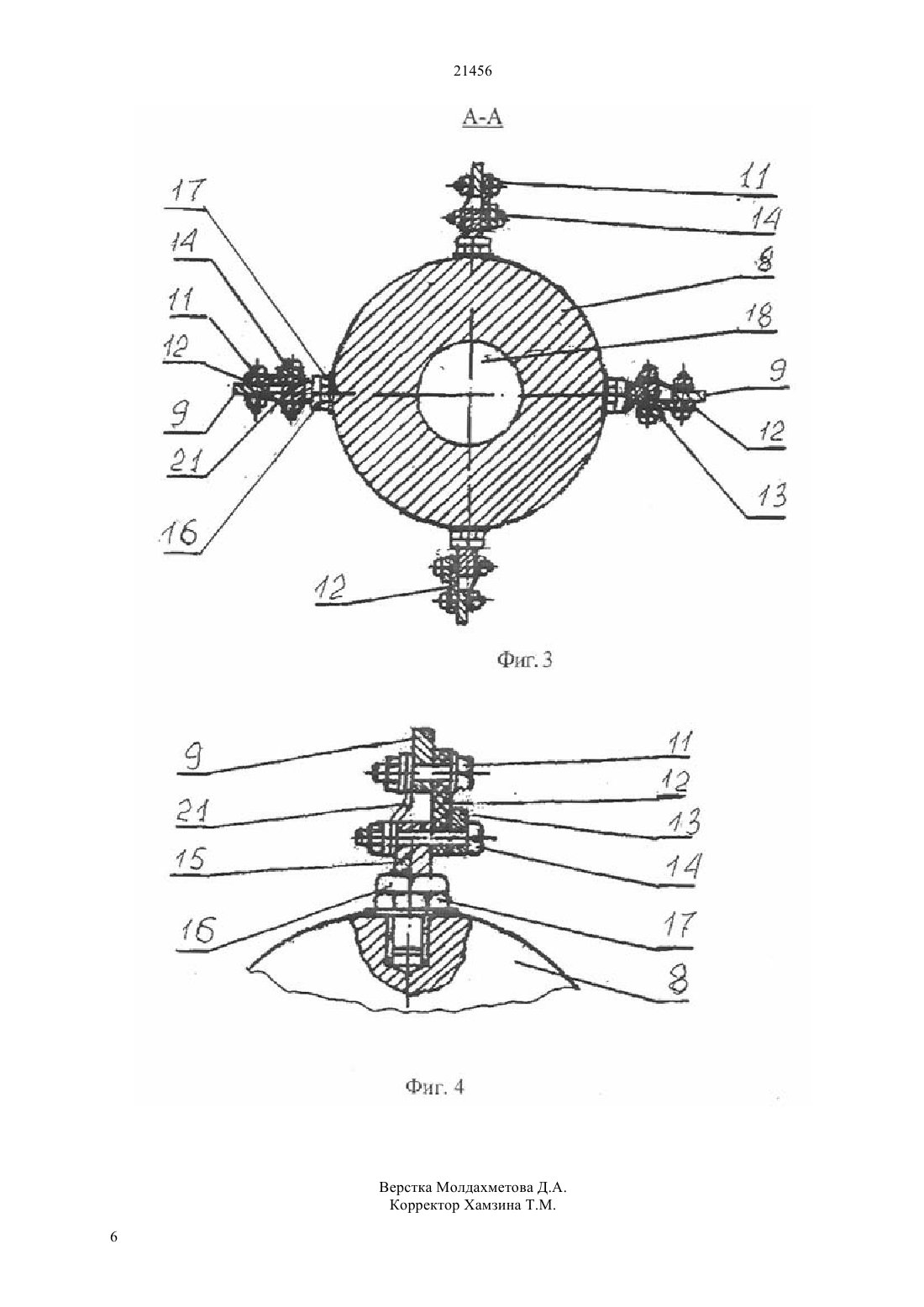

(51) 65 15/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ другу и расположены, соответственно на левой и правой половинах скребкового барабана, каждый скребок в виде спиральной ножевой пластины,изготовленный из прочного пружинистого материала, крепится к полосе из гибкого диэлектрического материала, установленной на направляющей спиральной пластине из прочного материала,прикрепленной к хвостовикам крепежных болтов с контр гайками,смонтированных на скребковом барабане, причем крепежные болты с хвостовиками и контр гайками установлены на скребковом барабане по спиралям,которые, так же как полосы из гибкого диэлектрического материала и направляющие спиральные пластины, повторяют спиральную навивку скребков в виде спиральных ножевых пластин, при этом скребки в виде спиральных ножевых пластин соединены с металлическими хвостовиками крепежных болтов тросиками из токопроводящего материала. Применение предлагаемого изобретения позволит снизить накопление пыли по длине конвейера под конвейерной пыли, улучшить санитарно-гигиенические условия труда и снизить вероятность возникновения взрыва в помещении,где работает ленточный конвейер.(73) Акционерное общество Алматинский технологический университет(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ КОНВЕЙЕРНОЙ ЛЕНТЫ(57) Изобретение относится к транспортной технике, а именно к ленточным конвейерам, и может быть использовано в отраслях промышленности работающих с сыпучими грузами. Известно устройство для очистки конвейерной ленты, содержащее станину, с закрепленным на ней барабаном, огибаемым прорезиненной конвейерной лентой, закрепленной к станине на петлях двухконсольной рамы, на одной стороне которой смонтирован противовес, а на другой - привод,вращающий скребковый барабаном,смонтированный на валу, скребки которого выполнены в виде спиральных ножевых пластин. Новым является то, что скребки в виде спиральных ножевых пластин имеют левую и правую навивки, направленные навстречу друг 21456 Изобретение относится к транспортной технике,а именно к ленточным конвейерам, и может быть использовано в отраслях промышленности работающих с сыпучими грузами. Известен очиститель, устанавливаемый в сбрасывающей коробке разгрузочного барабана ленточного конвейера, имеющей дополнительное днище со щеткой из прорезиненной ленты, которое препятствует попаданию зерна в сборник пыли, но не мешает проходу воздуха в пылеприемник и в аспирационный воздуховод. В сборнике пыли ставятся две щетки из прорезиненной конвейерной ленты для очистки транспортирующей ленты конвейера (см. Синцеров А.Д., Павлов В.П. Вентиляционные и пневмотранспортные установки элеваторов и предприятий по переработке зерна. М. Хлебоиздат, 1960, с.34-35). Недостатком этого устройства является применение щеток из прорезиненной ленты для очистки конвейерной прорезиненной ленты от налипшей на ней пыли. Однако очистить конвейерную ленту от налипшей пыли щеткой из прорезиненной ленты практически невозможно, т. к. одной из основных сил, способствующих налипанию пыли на конвейерную ленту, являются силы статического электричества. При трении щетки из прорезиненной ленты с конвейерной прорезиненной лентой статическое электричество не только не снимается с последней, а наоборот накапливается дополнительно. Это приводит к тому что, под конвейером по его длине собирается пыль,что ухудшает санитарно-гигиенические условия труда и повышает пожаро-взрывоопасность помещения, где расположен ленточный конвейер. Наиболее близким к заявляемому по своей технической сущности является устройство содержащее станину, с закрепленными на ней сбрасывающей коробкой, разгрузочным барабаном,огибаемым прорезиненной конвейерной лентой,прикрепленную к станине на шарнирах двухконсольную раму, на одной стороне которой смонтирован противовес, а на другой - привод,вращающий вал со скребковым барабаном, скребки которого выполнены в виде резиновых спиральных ножевых пластин односторонней навивки по всей длине барабана, которые при вращении сбрасывают налипший материал в сторону (см. Базанов А.Ф. Подъемно-транспортные машины. - М. Стройиздат,1969, с. 212-213). Недостатком этого устройства является применение для очистки конвейерной ленты от налипшей на ней пыли скребками в виде вращающихся резиновых спиральных ножевых пластин. Однако очистить конвейерную ленту скребками в виде резиновых спиральных ножевых пластин практически невозможно, т. к. одной из основных сил, способствующих налипанию пыли на конвейерной ленте являются силы статического электричества. При трении резины, из которой выполнены скребки в виде ножевых спиральных пластин, о прорезиненную конвейерную ленту статическое электричество не только не снимается с последней,а наоборот накапливается 2 дополнительно. Выполнение скребков в виде резиновых спиральных ножевых пластин с односторонней навивкой по всей длине барабана приводит к сбросу налипших на конвейерную ленту частиц пыли в одну сторону, которая, в результате,не всегда попадает в сбрасывающую коробку, что создает дополнительный источник пылеобразования и скопления пыли. Техническим результатом изобретения является разработка устройства, способствующего снижению запыленности в рабочей зоне разгрузочного барабана ленточного конвейера. Технический результат достигается тем, что в известном устройстве, содержащем станину, с закрепленными на ней сбрасывающей коробкой,разгрузочным барабаном,огибаемым прорезиненной конвейерной лентой,прикрепленную к станине на шарнирах двухконсольную раму, на одной стороне которой смонтирован противовес, а на другой - привод,вращающий вал со скребковым барабаном, скребки которого выполнены в виде спиральных ножевых пластин при этом, скребки в виде спиральных ножевых пластин имеют левую и правую навивки,направленные навстречу друг другу и расположены,соответственно на левой и правой половинах скребкового барабана, каждый скребок в виде спиральной ножевой пластины, изготовленной из прочного пружинистого материала, крепится к полосе из гибкого диэлектрического материала,установленной на направляющей спиральной пластине из прочного материала, прикрепленной к хвостовикам крепежных болтов с контр гайками,смонтированных на скребковом барабане, причем крепежные болты с хвостовиками и контр гайками установлены на скребковом барабане по спиралям,которые, так же как полосы из гибкого диэлектрического материала и направляющие спиральные пластины, повторяют спиральную навивку скребков в виде спиральных ножевых пластин, при этом скребки в виде спиральных ножевых пластин соединены с металлическими хвостовиками крепежных болтов тросиками из токопроводящего материала. Предлагаемое устройство схематично представлено на чертеже, где на фиг.1- изображена фронтальная проекция общего вид устройства(боковая стенка сбрасывающей коробки условно не показана), на фиг. 2 - главный вид скребкового барабана с ножевыми пластинами, на фиг. 3 сечение А - А на фиг. 2, на фиг.4 - место крепления болта с хвостовиком к скребковому барабану. Устройство состоит из станины 1 ленточного конвейера, на которой установлены сбрасывающая коробка 2, разгрузочный барабан 3 ленточного конвейера, огибаемый прорезиненной конвейерной лентой 4. К станине 1, подсоединенной к контуру системы заземления (на чертеже не показана), на шарнирах 5 закреплена двухконсольная рама 6, на одной консоли которой установлен противовес 7, а на другой - скребковый барабан 8, со скребками левыми 9 и правыми 10 в виде спиральных ножевых пластин. Причем, установленные на одной стороне 21456 барабана левые скребки 9 в виде спиральных ножевых пластин имеют, например, левую навивку спирали, а на другой половине барабана правые скребки 10 в виде спиральных ножевых пластин имеют правую навивку спирали. То есть спирали ножевых пластин скребков 9 и 10, расположенных на разных половинах скребкового барабана направлены навстречу друг другу. Скребки 9 и 10 выполнены из токопроводящего прочного материала, например, пружинистой стальной полосы. К скребкам 9 и 10 в виде спиральных ножевых пластин известными в технике видами соединений, например, болтовыми 11, состоящими из болтов, шайб и гаек, крепятся полосы 12 из гибкого диэлектрического материала, например,резины. Полосы 12 повторяют спиральную навивку тех скребков 9 и 10 в виде спиральных ножевых пластинам, к которым они прикреплены. Свободная поверхность полосы 12 связана с направляющей спиральной пластиной 13 из прочного материала,например, стали, вместе с которой известными в технике видами соединений, например, болтовыми 14, состоящих из болтов, шайб и гаек, прикреплена к хвостовикам 15 крепежных болтов 16 с контр гайками 17. Направляющие спиральные пластины 13, повторяют спиральную навивку тех скребков 9 и 10 в виде спиральных ножевых пластинам, с которыми они связаны через полосы 12, т.е. могут быть также левыми и правыми. Крепежные болты 16 установлены на скребковом барабане 8 также по спирали, повторяющей навивку скребков 9 и 10 в виде спиральных ножевых пластин - на одной половине скребкового барабана 8 с левой навивкой,а на другой - с правой, Скребковый барабан 8 смонтирован на валу 18, получающему вращение от отдельного привода, состоящего, например, из электродвигателя 19 и клиноременной передачи 20. Скребки 9 и 10 в виде ножевых пластин связаны с хвостовиками 15 крепежных болтов 16, а значит и со скребковым барабаном 8, а через него и с системой заземления всего производственного оборудования (на чертеже не показана) через тросик 21 из токопроводящего материала, например, меди. Тросик 21 с двух сторон зажимается деталями болтовых соединений 11 и 14. Под конвейерной лентой 4 установлена пылесборная воронка 22,подсоединенная к воздуховоду аспирационной системы (на чертеже не показана). Устройство работает следующим образом. При установке на скребковом барабане 8 крепежных болтов 16 с хвостовиками 15 обеспечение плавного профиля спирали из направляющей пластины 13,полосы 12 и левых 9 и правых 10 скребков в виде ножевых пластин осуществляется за счет расположения мест крепления крепежных болтов 16 по спирали, повторяющей форму спиральной навивки скребков 9 и 10 в виде спиральных ножевых пластин и установкой хвостовика 15 крепежного болта 16 в нужное положение путем фиксации этого положения контр гайкой 17. При вращении разгрузочного барабана 3,расположенного в сбрасывающей коробке 2,смонтированных на раме 1, перемещается конвейерная лента 4, несущая на себе сыпучий груз. Вместе с разгрузочным барабаном 3 вращается от специального привода состоящего, например, из электродвигателя 19 и клиноременной передачи 20,и вал 18 с насаженным не него скребковым барабаном 8 со скребками 9 и 10 в виде спиральных ножевых пластин,выполненных из токопроводящего прочного материала, например пружинистой стальной полосы, соединенных с полосами 12 из диэлектрического материала,например резины, связанной с направляющими спиральными пластинами 13, установленных, в свою очередь, на хвостовиках 15 крепежных болтов 16, смонтированных на скребковом барабане 8. Установка на скребковом барабане 8 крепежных болтов 16 по спирали, а также полос 12 и направляющих спиральных пластин 13, все вместе повторяющих форму скребков 9 и 10 в виде спиральных ножевых пластин, позволяет снизить возможность возникновения дополнительных усилий и напряжений в каждом из них и предотвратить разного рода поломки и аварийные ситуации. При набегании ленты 4 на разгрузочный барабан 3, транспортируемый груз, под действием центробежных сил и сил веса перемещаемого материала, попадает с ленты 4 в сбрасывающую коробку 2, а прилипшие к ней под действием, в основном, электростатических сил пылевидные частицы, счищаются скребками 9 и 10 в виде спиральных ножевых пластин в пылесборную коробку 22, откуда уносятся потоком воздуха через воздуховод аспирационной системы (на чертеже не показана). При контакте скребков 9 и 10 в виде спиральных ножевых пластин с прорезиненной конвейерной лентой 4 заряд статического электричества переходит на скребки 9 и 10 в виде спиральных ножевых пластин, на тросики 21 из токопроводящего материала, например, меди, и с них через болтовые соединения 11 и 14 на крепежные болты 16 скребкового барабана 8 и через вал 18 и станину 1 передается в контур заземления(на чертеже не показан). Усилия, возникающие при контакте скребков 9 и 10 в виде спиральных ножевых пластин с конвейерной лентой 4, будут передаваться на полосы 12 из гибкого диэлектрического материала, например, резины и стремиться загнуть их в сторону движения ленты 4,что будет препятствовать жестким ударам скребков 9 и 10 в виде спиральных ножевых пластин о ленту 4. Этому же будет способствовать изготовление скребков 9 и 10 в виде спиральных ножевых пластин из прочного материала, например, пружинистой стальной полосы. Сила прижатия скребкового барабана 8 к ленте 4 регулируется количеством(массой) грузов в противовесе 7, установленных,также как и скребковый барабан 8 с электродвигателем 19 с клиноременной передачей 20, на двухконсольной раме 6, поворачивающейся на шарнирах 5. После прекращения контакта скребков 9 и 10 в виде спиральных ножевых пластин 9 и 10 с конвейерной лентой 4 (при остановке конвейера), они под действием сил жесткости 21456 Встречное направление навивки левых 9 и правых 10 скребков в виде спиральных ножевых пластин заставит счищаемую с ленты 4 пыль двигаться к центру скребкового барабана 8, что способствует ее направлению в пылесборную воронку 22,предотвращает дополнительное пылеобразование в рабочей зоне разгрузочного барабана 3. Таким образом, организовано снятие зарядов статического электричества с рабочей поверхности конвейерной ленты 4,удаление пылевидных частиц,удерживаемых на рабочей поверхности конвейерной ленты 4 и сбор их в одном месте - в центральной части пылесборной воронки 22,будет способствовать снижению запыленности в рабочей зоне разгрузочного барабана 3 ленточного конвейера, что и является целью изобретения. Применение предлагаемого изобретения позволит снизить накопление пыли в рабочей зоне разгрузочного барабана, по длине конвейера под конвейерной лентой,улучшить санитарногигиенические условия труда и снизить вероятность возникнования взрыва в помещении, где работает ленточный конвейер. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для очистки конвейерной ленты,содержащее станину, с закрепленными на ней сбрасывающей коробкой, разгрузочным барабаном, 4 огибаемым прорезиненной конвейерной лентой,закрепленной к станине на шарнирах двухконсольной рамы, на одной стороне которой смонтирован противовес, а на другой - привод,вращающий вал со скребковым барабаном, скребки которого выполнены в виде спиральных ножевых пластин отличающееся тем, что скребки в виде спиральных ножевых пластин имеют левую и правую навивки, направленные навстречу друг другу и расположены, соответственно на левой и правой половинах скребкового барабана, каждый скребок в виде спиральной ножевой пластины,изготовленной из прочного пружинистого материала, крепится к полосе из гибкого диэлектрического материала, установленной на направляющей спиральной пластине из прочного материала,прикрепленной к хвостовикам крепежных болтов с контр гайками,смонтированных на скребковом барабане, причем крепежные болты с хвостовиками и контр гайками установлены на скребковом барабане по спиралям,которые, так же как полосы из гибкого диэлектрического материала и направляющие спиральные пластины, повторяют спиральную навивку скребков в виде спиральных ножевых пластин, при этом скребки в виде спиральных ножевых пластин соединены с металлическими хвостовиками крепежных болтов тросиками из токопроводящего материала.
