Устройство для центрирования конвейерной ленты

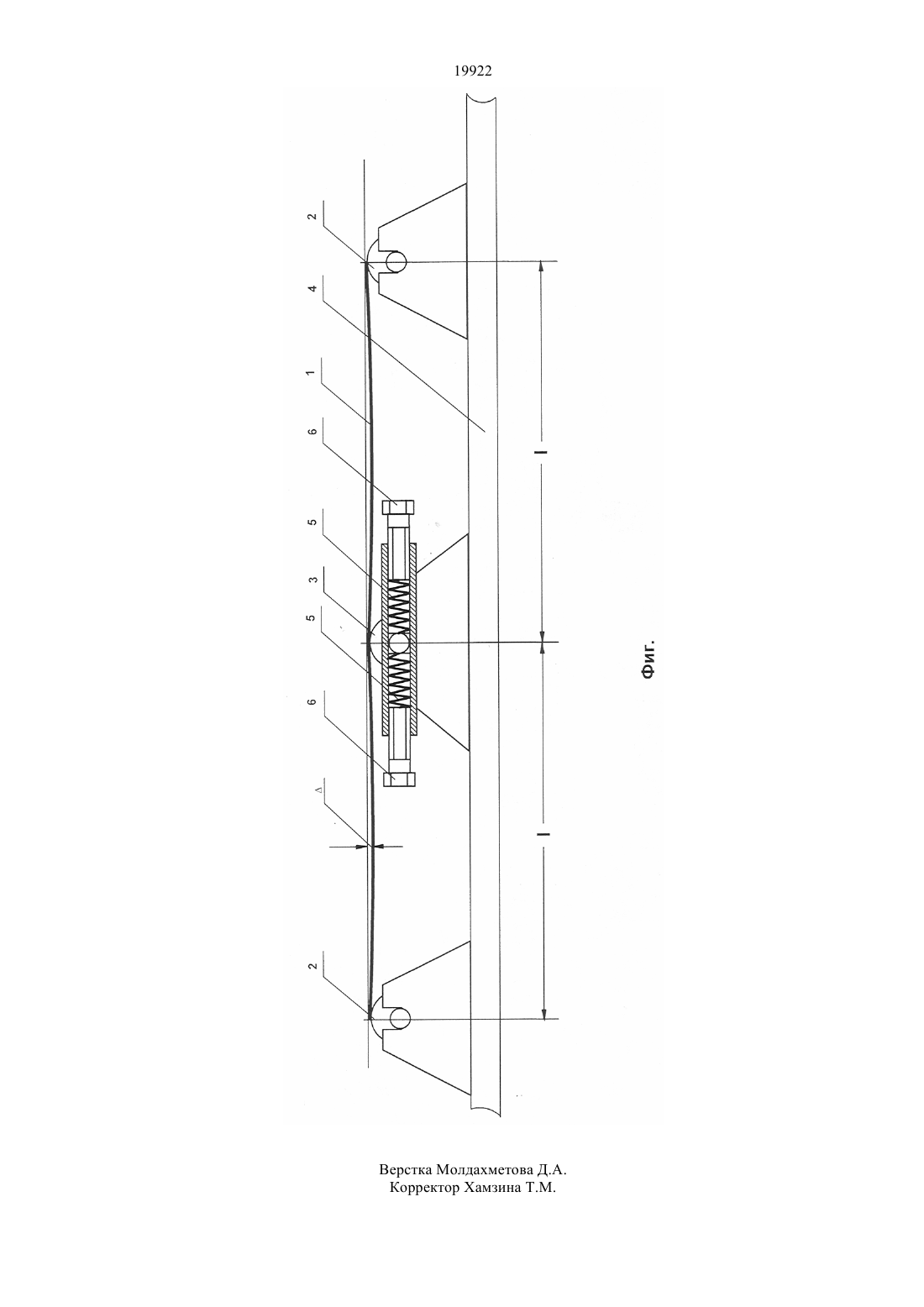

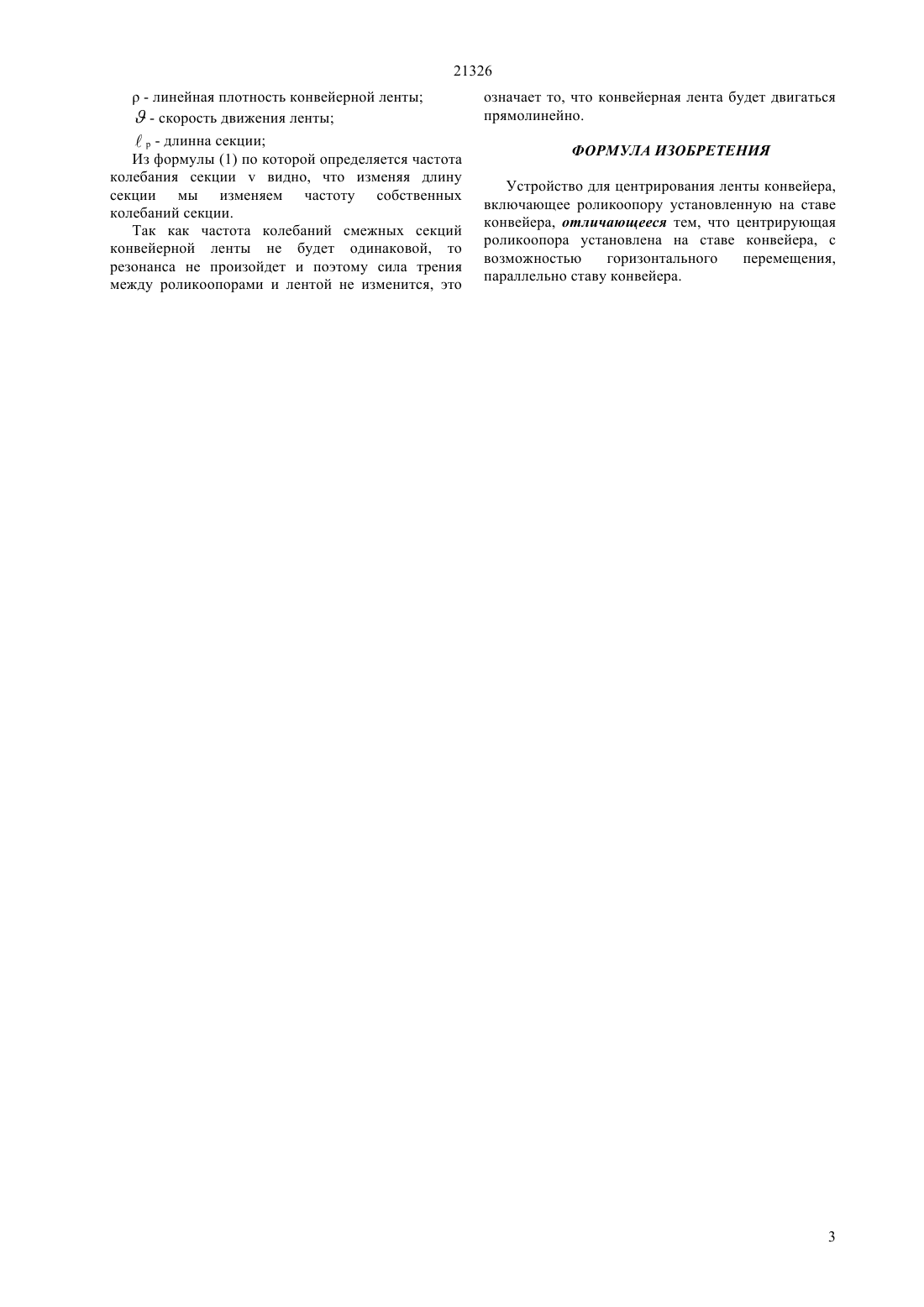

(51) 65 15/64 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ предназначенным для центрирования конвейерной ленты ленточного конвейера. Центрирование конвейерной ленты ленточного конвейера при постоянном и равномерном движении осуществляется за счет того, что в предлагаемом изобретении введена подвижная опора, которая может перемещаться горизонтально,параллельно ставу конвейера и своими концами упирается в упругие элементы жесткость которых регулируется регулировочными болтами при работе ленточного конвейера транспортирующим определенный груз.(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ КОНВЕЙЕРНОЙ ЛЕНТЫ(57) Изобретение относится к непрерывному конвейерному транспорту, а именно к способам, 21326 Изобретение относится к непрерывному конвейерному транспорту, а именно к устройствам,предназначенным для центрирования конвейерной ленты ленточного конвейера. Существует устройство А.с.1801876. Опубл. 15.03.93. Бюл.10. МКИ. 65 15/64 для центрирования ленты конвейера, включающее поворотную в горизонтальной плоскости роликоопору, один конец которой шарнирно закреплен на ставе конвейера, а другой опорный конец установлен с возможностью перемещения по ставу,дефлекторные ролики,соединенные рычагами с опорным концом роликоопоры,шарнирный конец которой размещен на другой стороне конвейера,относительно первой роликоопоры, а концы роликоопор соединены между собой посредством рычажной системы и жестко связаны с рычагами дефлекторных роликов. Устройство работает следующим образом. Конвейерная лента начинает сходить при этом, она своей кромкой воздействует на один из дефлекторных роликов. Усилие через рычаг передается опорному концу первой роликоопоры, а через тяги и качалку к второй роликоопоре. Роликоопоры одновременно начнут поворачиваться относительно шарниров, а качалка относительно центра вращения. С увеличением схода ленты угол разворота роликоопор будет возрастать, также будет возрастать центрирующая сила, которая достигнет своего максимального значения при сходе ленты на допустимую величину. При возвращении ленты в центральное положение, она воздействует своей кромкой на противоположный дефлекторный ролик,устройство приходит в исходное положение. Но это центрирующее устройство имеет ряд недостатков, одним из которых и основным является то, что в устройстве для центрирования конвейерной ленты ленточного конвейера применены дефлекторные ролики, в которые при работе с усилием упираются в край конвейерной ленты. Так как край конвейерной ленты ленточного конвейера при движении контактирует с силой трения, то естественно происходит быстрый износ края ленты. Как известно из практики конвейерная лента выходит из строя в основном из-за износа края. Второй недостаток это то, что устройство многозвенно, что затрудняет передачу усилия от дефлекторной роликоопоры к опоре. Предлагаемое устройство решает задачу центрирования конвейерной ленты ленточного конвейера при постоянном и равномерном движении. Для решения задачи центрирования в предлагаемом изобретении введена подвижная опора, которая может перемещаться горизонтально,параллельно ставу конвейера и своими концами упирается в упругие элементы, жесткость которых регулируется регулировочными болтами при работе ленточного конвейера транспортирующим определенный груз. При применении подвижной опоры в предлагаемом устройстве для центрирования конвейерной ленты ленточного конвейера 2 значительно увеличивается срок службы конвейерной ленты. Устройство для центрирования конвейерной ленты (фиг.) состоит 1 -конвейерная лента, 2 роликоопоры, 3 - подвижная роликоопора, 4 - став конвейерной ленты, 5 - упругие элементы с регулируемой жесткостью, 6 - регулировочные болты,11121 р расстояние между роликоопорами,- прогиб конвейерной ленты. Устройство работает следующим образом при установившемся равномерном движении конвейерной ленты 1 по роликоопорам 2 и 3,установленных через одинаковые расстояния на ставе 4, возникают поперечные колебания конвейерной ленты между роликоопорами и когда увеличивается прогиб конвейерной ленты , тогда боковое давление на подвижную роликоопору 3 со стороны конвейерной ленты увеличивается,соответственно подвижная роликоопора 3 с такой же силой давит на упругий элемент 4 и если сила давления роликоопоры на упругий элемент превышает установленную на упругом элементе предельную жесткость с помощью регулировочных болтов 6, то упругий элемент сжимается и роликоопора смещается горизонтально, параллельно става конвейера, изменяя тем самым расстояние 1 между роликоопорами, что ведет к появлению колебаний конвейерной ленты в смежных секциях на различной частоте . Появление поперечных колебаний конвейерной ленты разной частоты в смежных секциях исключает возможность появления резонансных явлений в этих секция и этим самым исключается возможность появления расстояния между роликоопорой и конвейерной лентой, что поддерживает силу трения конвейерной ленты о роликоопоры постоянной тем самым и исключая боковой сход конвейерной ленты с роликоопор. При смещении подвижной опоры увеличивается прогиб конвейерной ленты и соответственноувеличивается сила препятствующая движению тем самым увеличивается нагрузка на тяговый двигатель, однако на смежной секции расстояние между роликоопорами уменьшается, тем самым уменьшая прогиб ленты и силу препятствующую движению, т.е. увеличивая препятствующую силу движению в одной секции мы уменьшаем силу препятствующую движению в смежной секции. Для изменения частоты колебания достаточно малых смещений, которые создают, малые допустимые нагрузки на тяговый двигатель. Частота колебания конвейерной ленты зависит от величины расстояния между роликоопорами, что видно из классической формулы (1) поперечных колебаний конвейерной ленты между роликоопорами где - частота колебания секции- натяжение конвейерной ленты 21326- линейная плотность конвейерной ленты- скорость движения лентыр - длинна секции Из формулы (1) по которой определяется частота колебания секциивидно, что изменяя длину секции мы изменяем частоту собственных колебаний секции. Так как частота колебаний смежных секций конвейерной ленты не будет одинаковой, то резонанса не произойдет и поэтому сила трения между роликоопорами и лентой не изменится, это означает то, что конвейерная лента будет двигаться прямолинейно. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для центрирования ленты конвейера,включающее роликоопору установленную на ставе конвейера, отличающееся тем, что центрирующая роликоопора установлена на ставе конвейера, с возможностью горизонтального перемещения,параллельно ставу конвейера.
