Высоковольтный электрический разъем

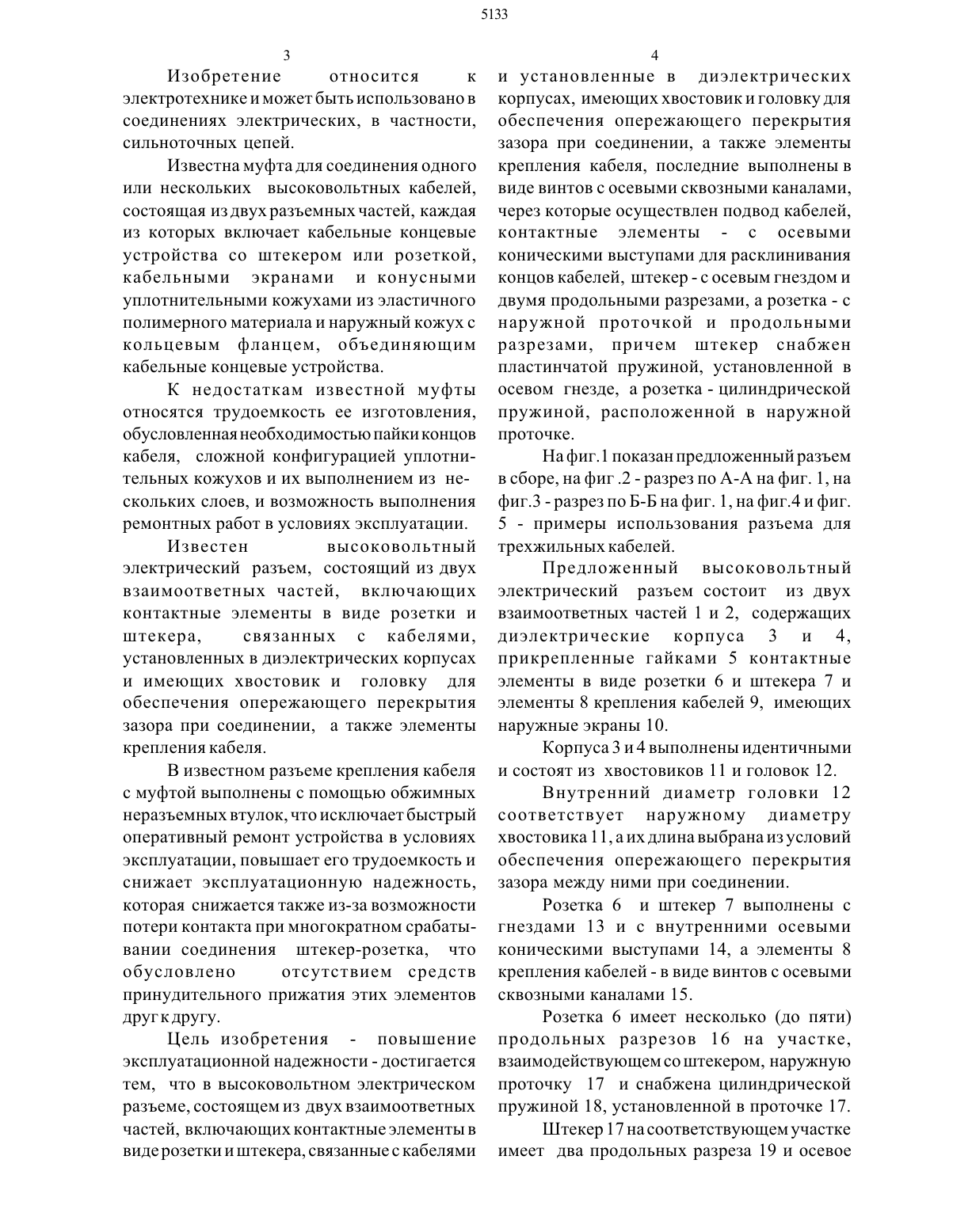

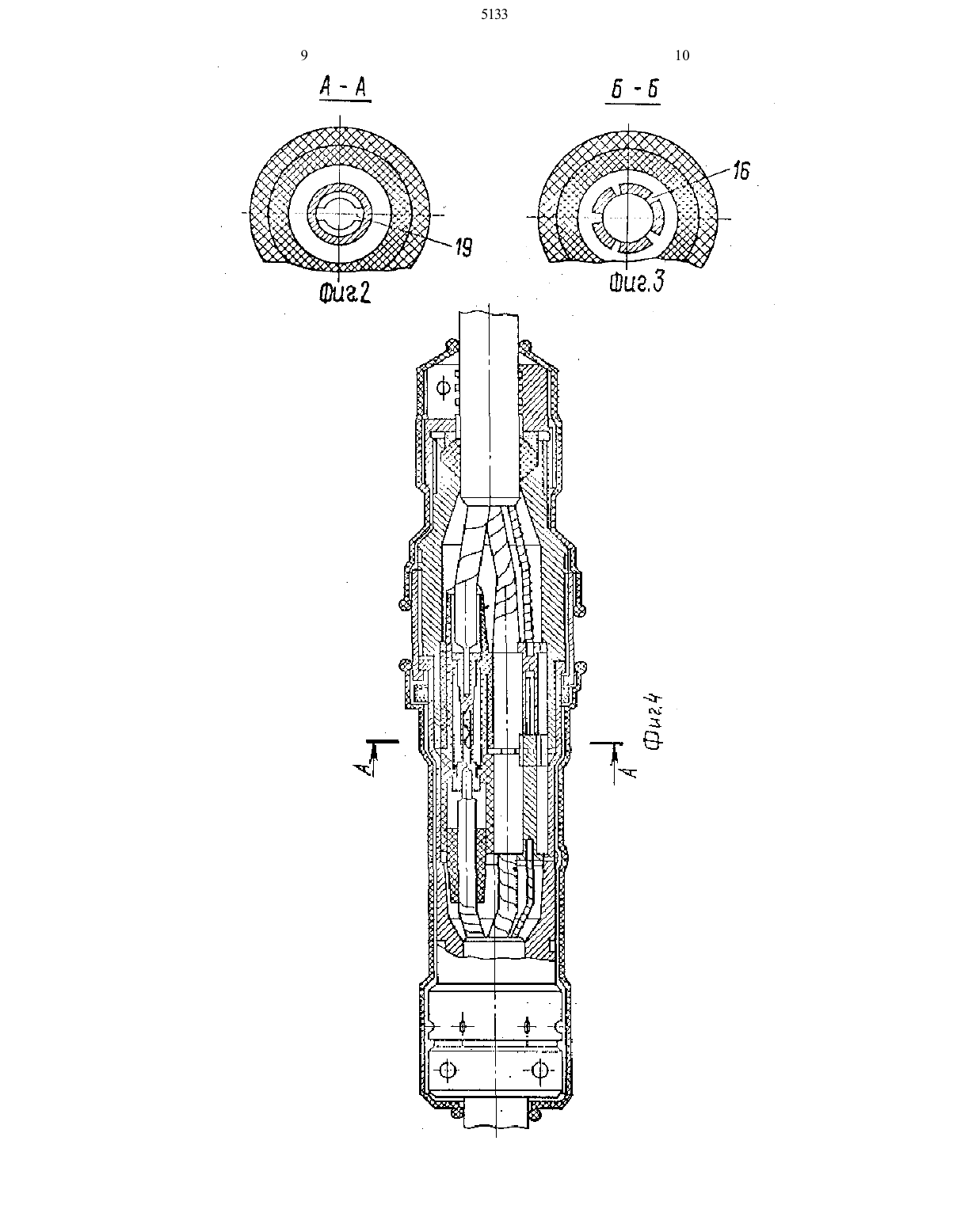

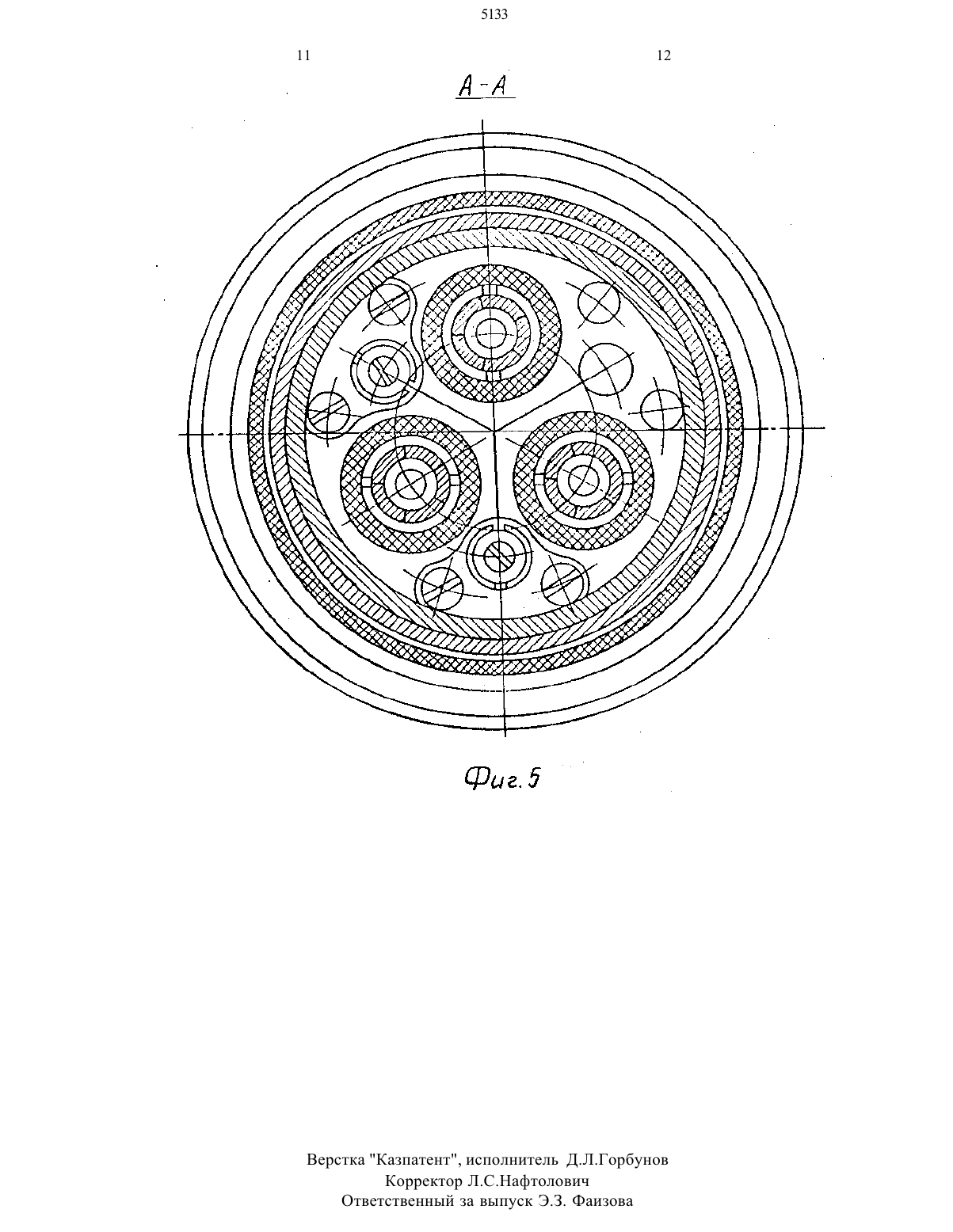

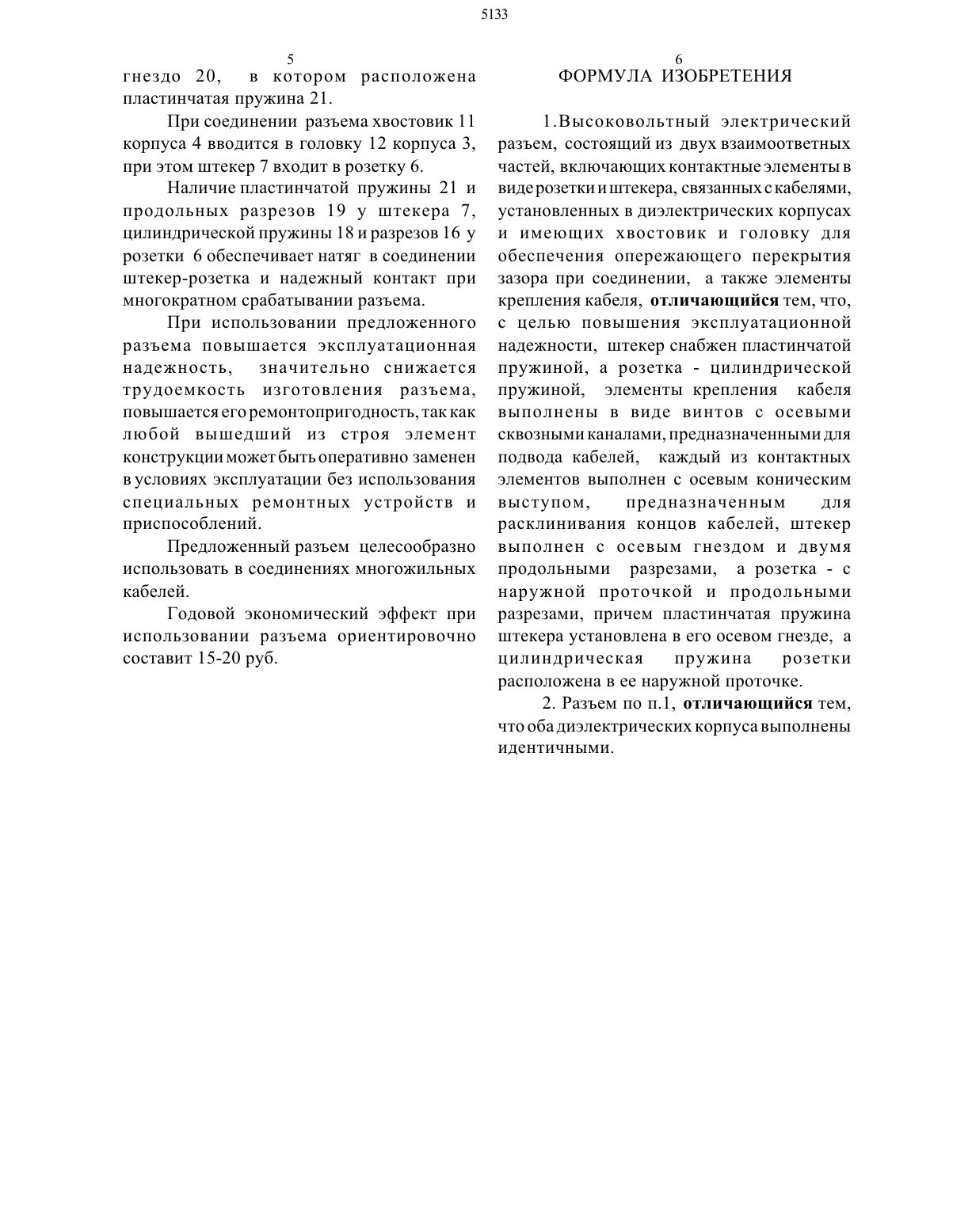

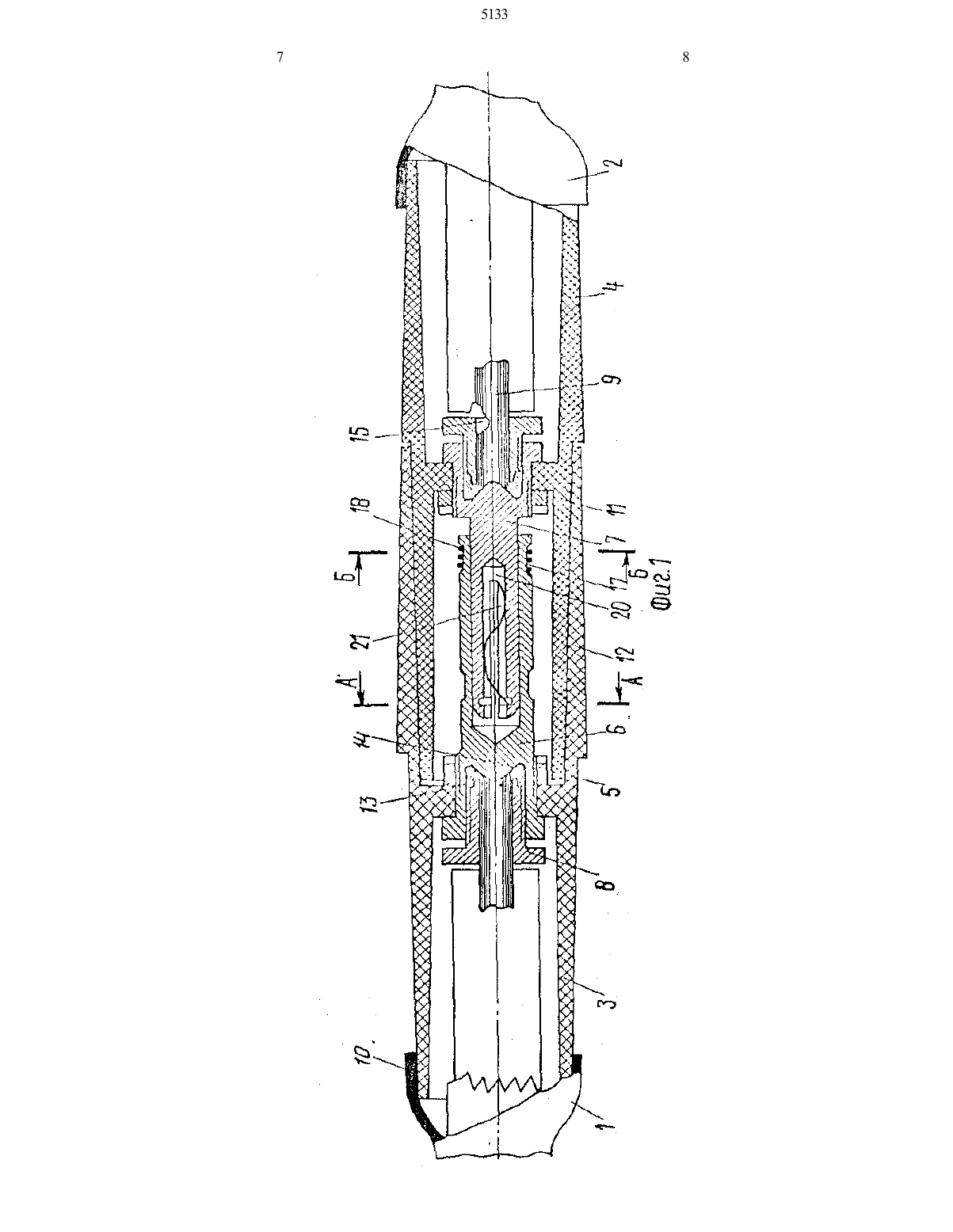

электротехнике И может быть Использовано в соединениях электрических, в частности,сильноточных цепей.Известна муфта для соединения одного или нескольких высоковольтных кабелей,состоящая из двух разъемных частей, каждая из которых включает кабельные концевые устройства со штекером или розеткой,кабельными экранами и конусными уплотнительными кожухами из эластичного полимерного материала и наружный кожух с кольцевым фланцем, объединяющим кабельные концевые устройства.К недостаткам известной муфты относятся трудоемкость ее изготовления,обусловленная необходимостью пайки концов кабеля, сложной конфигурацией уплотнительных кожухов и их выполнением из нескольких слоев, и возможность выполнения ремонтных работ в условиях эксплуатации.Известен высоковольтный электрический разъем, состоящий из двух взаимоответных частей, включающих контактные элементы в виде розетки и щтекера, связанных с кабелями,установленных в диэлектрических корпусах и имеющих хвостовик и головку для обеспечения опережающего перекрытия зазора при соединении, а также элементы крепления кабеля.В известном разъеме крепления кабеля с муфтой выполнены с помощью обжимных неразъемных втулок, что исключает быстрый оперативный ремонт устройства в условиях эксплуатации, повышает его трудоемкость и снижает эксплуатационную надежность,которая снижается также из-за возможности потери контакта при многократном срабатывании соединения щтекер-розетка, что обусловлено отсутствием средств принудительного прижатия этих элементов дРУГКдРУГУ Цель изобретения - повышение эксплуатационной надежности - достигается тем, что в высоковольтном электрическом разъеме, состоящем из двух взаимоответных частей, включающих контактные элементы в виде розетки и щтекера, связанные с кабелямикорпусах, имеющих хвостовик и головку для обеспечения опережающего перекрытия зазора при соединении, а также элементы крепления кабеля, последние выполненыв виде винтов с осевыми сквозными каналами,через которые осуществлен подвод кабелей,контактные элементы - с осевыми коническими выступами для расклинивания концов кабелей, штекер - с осевым гнездом и двумя продольными разрезами, а розетка - с наружной проточкой и продольными разрезами, причем штекер снабжен пластинчатой пружиной, установленной в осевом гнезде, а розетка - цилиндрической пружиной, расположенной в наружной проточке.На фиг. 1 показан предложенный разъем в сборе, на фиг .2 - разрез по А-А на фиг. 1, на фиг.3 - разрез по Б-Б на фиг. 1, на фиг.4 и фиг. 5 - примеры использования разъема для трехжильных кабелей.Предложенный высоковольтный электрический разъем состоит из двух взаимоответных частей 1 и 2, содержащих диэлектрические корпуса 3 и 4,прикрепленные гайками 5 контактные элементы в виде розетки 6 и штекера 7 и элементы 8 крепления кабелей 9, имеющих наружные экраны 10.Корпуса 3 и 4 выполнены идентичными и состоят из хвостовиков 11 и головок 12.Внутренний диаметр головки 12 соответствует наружному диаметру хвостовика 1 1, аих длина выбрана из условий обеспечения опережающего перекрытия зазора между ними при соединении.Розетка 6 и штекер 7 выполнены с гнездами 13 и с внутренними осевыми коническими выступами 14, а элементы 8 крепления кабелей - в виде винтов с осевыми сквозными каналами 15.Розетка 6 имеет несколько (до пяти) продольных разрезов 16 на участке,взаимодействующем со штекером, наружную проточку 17 и снабжена цилиндрической пружиной 18, установленной в проточке 17.Штекер 17 на соответствующем участке имеет два продольных разреза 19 и осевоеПри соединении разъема хвостовик 11 корпуса 4 вводится в головку 12 корпуса 3,при этом штекер 7 входит в розетку 6.Наличие пластинчатой пружины 21 и продольных разрезов 19 у штекера 7,цилиндрической пружины 18 и разрезов 16 у розетки 6 обеспечивает натяг в соединении штекер-розетка и надежный контакт при многократном срабатывании разъема.При использовании предложенного разъема повышается эксплуатационная надежность, значительно снижается трудоемкость изготовления разъема,повышается его ремонтопригодность, так как любой вышедший из строя элемент конструкции может быть оперативно заменен вусловиях эксплуатации без использования специальных ремонтных устройств и приспособлений.Предложенный разъем целесообразно использовать в соединениях многожильных кабелей.Годовой экономический эффект при использовании разъема ориентировочно составит 15-20 руб.1.Высоковольтный электрический разъем, состоящий из двух взаимоответных частей, включающих контактные элементы в виде розетки и штекера, связанных с кабелями,установленных в диэлектрических корпусах и имеющих хвостовик и головку для обеспечения опережающего перекрытия зазора при соединении, а также элементы крепления кабеля, отличающийся тем, что,с целью повышения эксплуатационной надежности, штекер снабжен пластинчатой пружиной, а розетка - цилиндрической пружиной, элементы крепления кабеля выполнены в виде винтов с осевыми сквозными каналами, предназначенными для подвода кабелей, каждый из контактных элементов выполнен с осевым коническим выступом, предназначенным для расклинивания концов кабелей, штекер выполнен с осевым гнездом и двумя продольными разрезами, а розетка - с наружной проточкой и продольными разрезами, причем пластинчатая пружина штекера установлена в его осевом гнезде, а цилиндрическая пружина розетки расположена в ее наружной проточке.2. Разъем по п.1, отличающийся тем,что оба диэлектрических корпуса выполнены идентичными.
