Индукционный электрический утюг

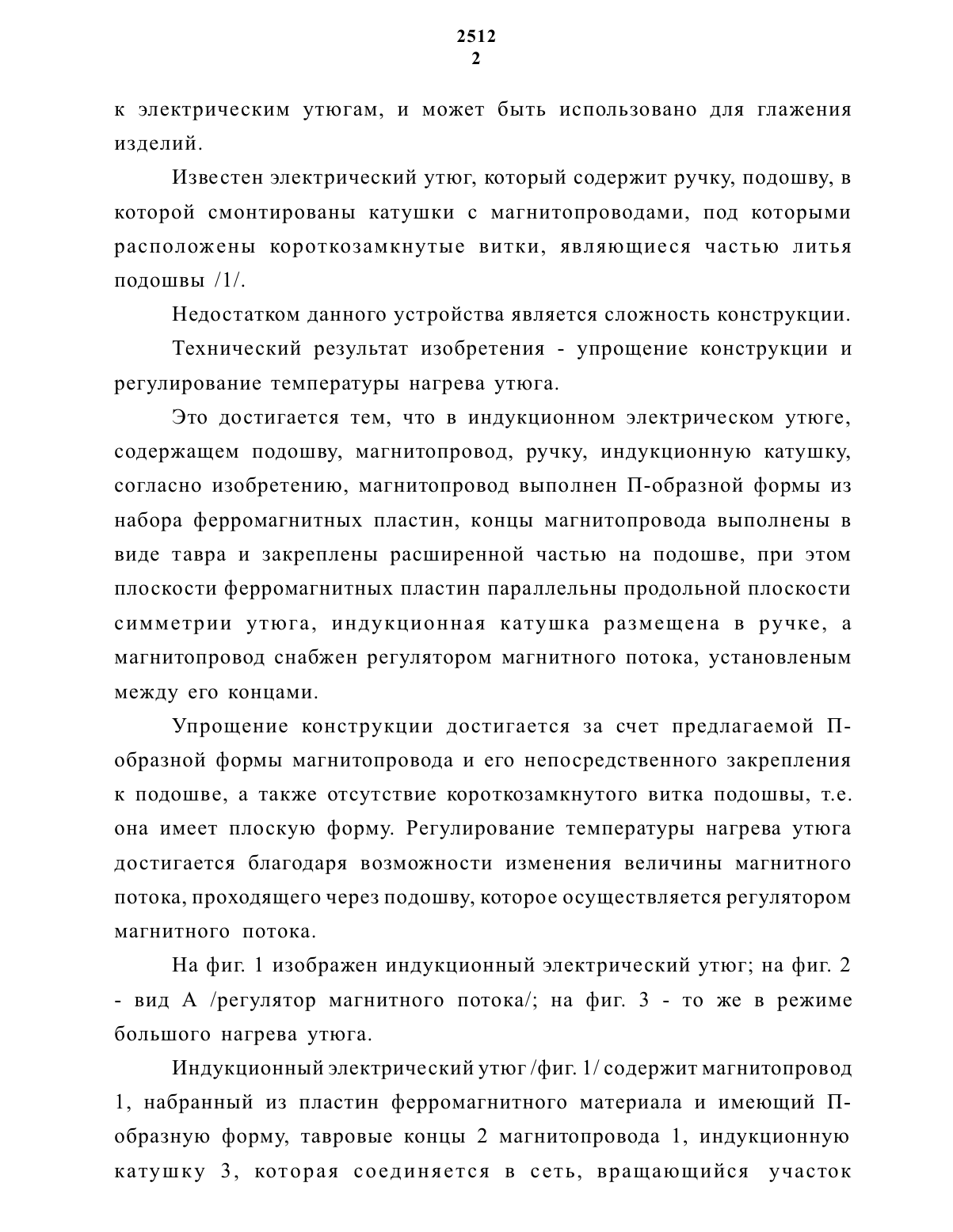

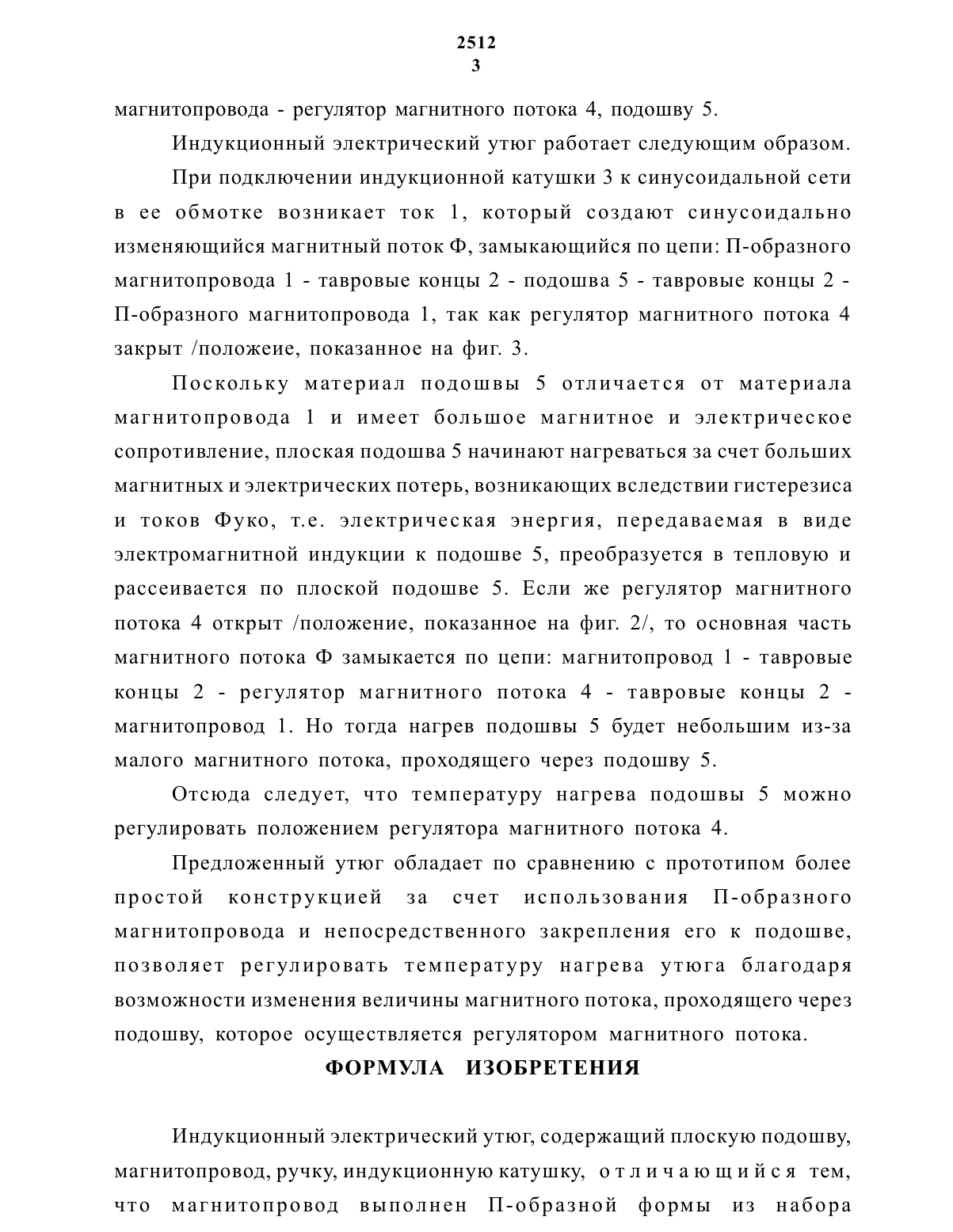

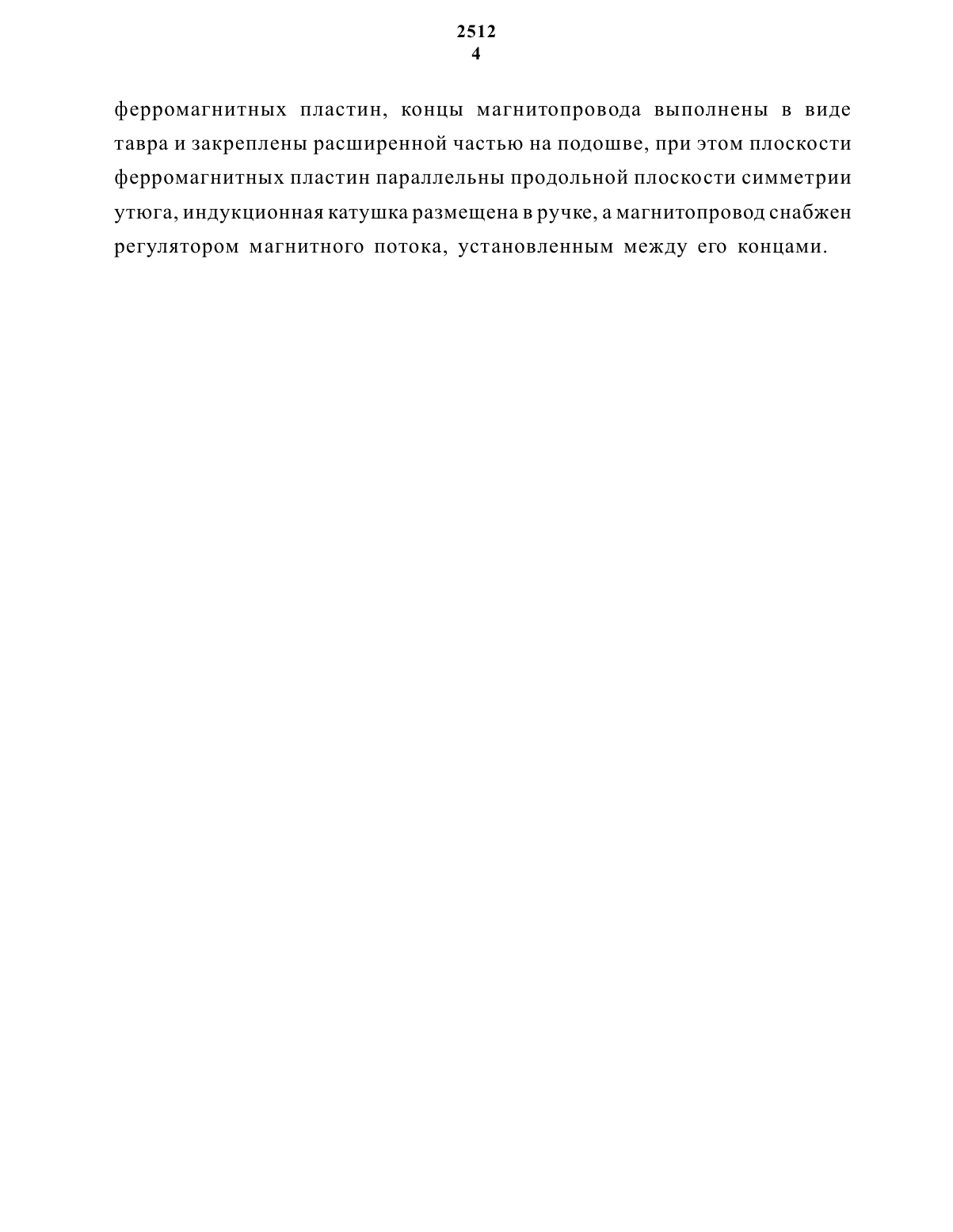

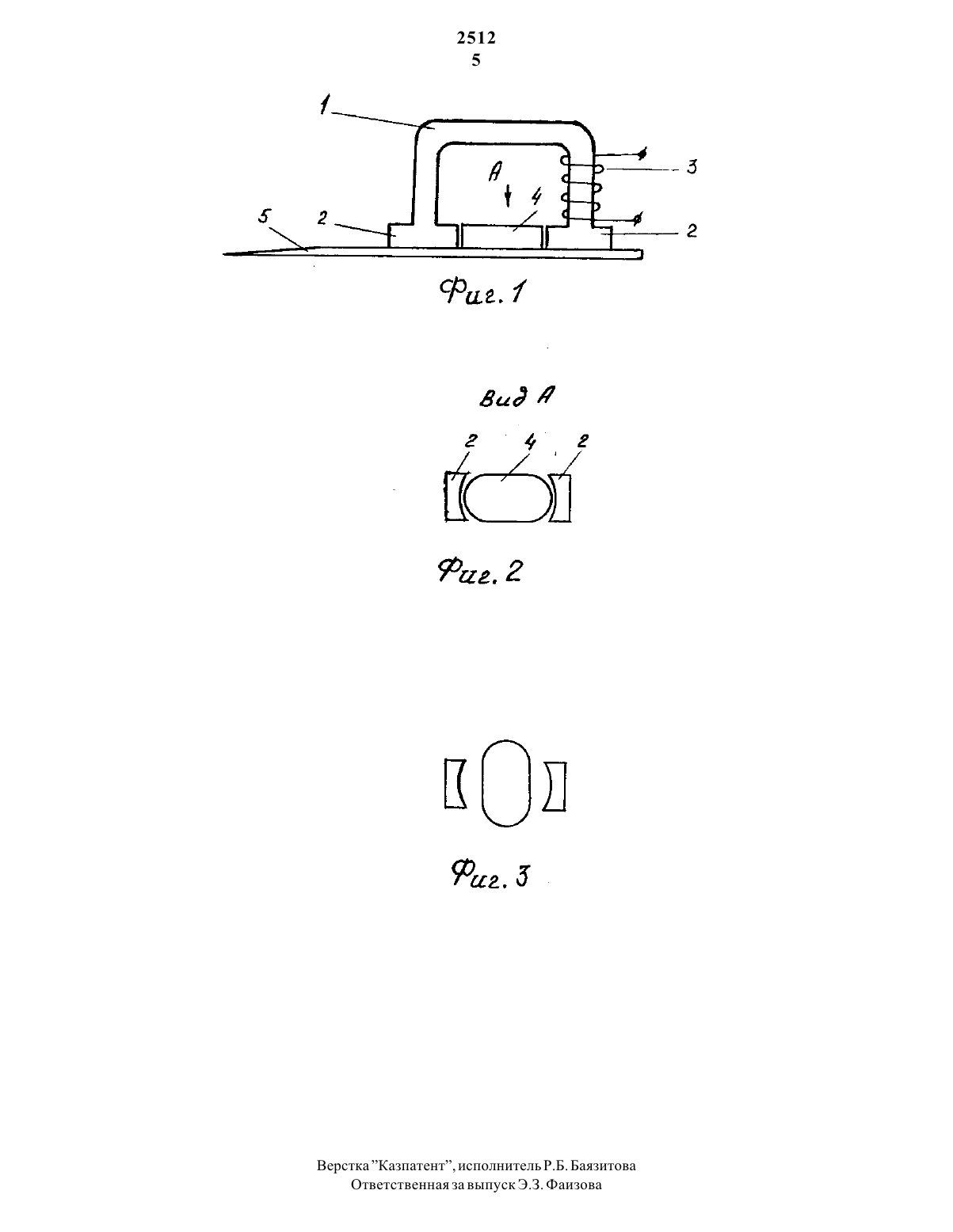

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(56) 1. Авторское свидетельство СССР 187182, Мкл. 130617 75/24, 1966 г.(57) Изобретение относится К бытовым электроприборам, в частности,К электрическим утюгам и может быть использовано для глажения изделий. Индукционный электрический утюг содержит плоскую подошву,Магнитопровод, ручку, индукционную катушку. Магнитопровод выполнен П-образной формы из набора ферромагнитных пластин, концы магнитопровода выполнены в виде тавра и закреплены расширенной частью на подошве, при этом плоскости ферромагнитных параллельны продольной плоскости симметрии утюга, индукционная катушка размещена в ручке, а магнитопровод снабжен регулятором магнитного потока, установленным между его концами. Предложенный утюг обладаетрегулированием температуры нагрева утюга.к электрическим утюгам, И может быть Использовано для глажения изделий.Известен электрический утюг, который содержит ручку, подошву, в которой смонтированы катушки с магнитопроводами, под которыми расположены короткозамкнуть 1 е витки, являющиеся частью литья подошвы /1/.Недостатком данного устройства является сложность конструкции.Технический результат изобретения - упрощение конструкции и регулирование температуры нагрева утюга.Это достигается тем, что в индукционном электрическом утюге,содержащем подошву, магнитопровод, ручку, индукционную катушку,согласно изобретению, магнитопровод выполнен П-образной формы из набора ферромагнитных пластин, концы магнитопровода выполнены в виде тавра и закреплены расширенной частью на подошве, при этом плоскости ферромагнитных пластин параллельны продольной плоскости симметрии утюга, индукционная катушка размещена в ручке, а магнитопровод снабжен регулятором магнитного потока, установленым между его концами.Упрощение конструкции достигается за счет предлагаемой Побразной формы магнитопровода и его непосредственного закрепления к подошве, а также отсутствие короткозамкнутого витка подошвы, т.е. она имеет плоскую форму. Регулирование температуры нагрева утюга достигается благодаря возможности изменения величины магнитного потока, проходящего через подошву, которое осуществляется регулятором магнитного потока.На фиг. 1 изображен индукционный электрический утюг на фиг. 2- вид А /регулятор магнитного потока/ на фиг. 3 - то же в режиме большого нагрева утюга.Индукционный электрический утюг /фиг. 1/ содержит магнитопровод 1, набранный из пластин ферромагнитного материала и имеющий Побразную форму, тавровые концы 2 магнитопровода 1, индукционнуюмагнитопровода - регулятор магнитного потока 4, подошву 5.Индукционный электрический утюг работает следующим образом.При подключении индукционной катушки 3 к синусоидальной сети в ее обмотке возникает ток 1, который создают синусоидально изменяющийся магнитный поток Ф, замь 1 кающийся по цепи П-образного магнитопровода 1 - тавровые концы 2 - подошва 5 - тавровые концы 2 П-образного магнитопровода 1, так как регулятор магнитного потока 4 закрыт /положеие, показанное на фиг. 3.Поскольку материал подошвы 5 отличается от материала магнитопровода 1 и имеет большое магнитное и электрическое сопротивление, плоская подошва 5 начинают нагреваться за счет больших магнитных и электрических потерь, возникающих вследствии гистерезиса и токов Фуко, т.е. электрическая энергия, передаваемая в виде электромагнитной индукции к подошве 5, преобразуется в тепловую и рассеивается по плоской подошве 5. Если же регулятор магнитного потока 4 открыт /положение, показанное на фиг. 2/, то основная часть магнитного потока Ф замыкается по цепи магнитопровод 1 - тавровые концы 2 - регулятор магнитного потока 4 - тавровые концы 2 магнитопровод 1. Но тогда нагрев подошвы 5 будет небольшим из-за малого магнитного потока, проходящего через подошву 5.Отсюда следует, что температуру нагрева подошвы 5 можно регулировать положением регулятора магнитного потока 4.Предложенный утюг обладает по сравнению с прототипом более простой конструкцией за счет использования П-образного магнитопровода и непосредственного закрепления его к подошве,позволяет регулировать температуру нагрева утюга благодаря возможности изменения величины магнитного потока, проходящего черезподошву, которое осуществляется регулятором магнитного потока. ФОРМУЛА ИЗОБРЕТЕНИЯИндукционный электрический утюг, содержащий плоскую подошву,магнитопровод, ручку, индукционную катушку, о т л и ч а ю щ и й с я тем, что магнитопровод выполнен П-образной формы из набораферромагнитных ПЛЗСТИН, КОНЦЫ магнитопровода ВЫПОЛНСНЫ В ВИДС Тавра И закреплены расширенной ЧаСТЬЮ На ПОДОШВС, ПрИ ЭТОМ ПЛОСКОСТИ ферромагнитных пластин параллельны ПрОДОЛЬНОЙ ПЛОСКО СТИ СИММСТрИИ УТЮГЗ, Индукционная Катушка размещена В РУЧКС, а Магнитопровод снабженрСГуЛЯТОрОМ МаГНИТНОГО ПОТОКЗ, установленным МСЖДУ СГО концами.
