Электроиндукционное устройство

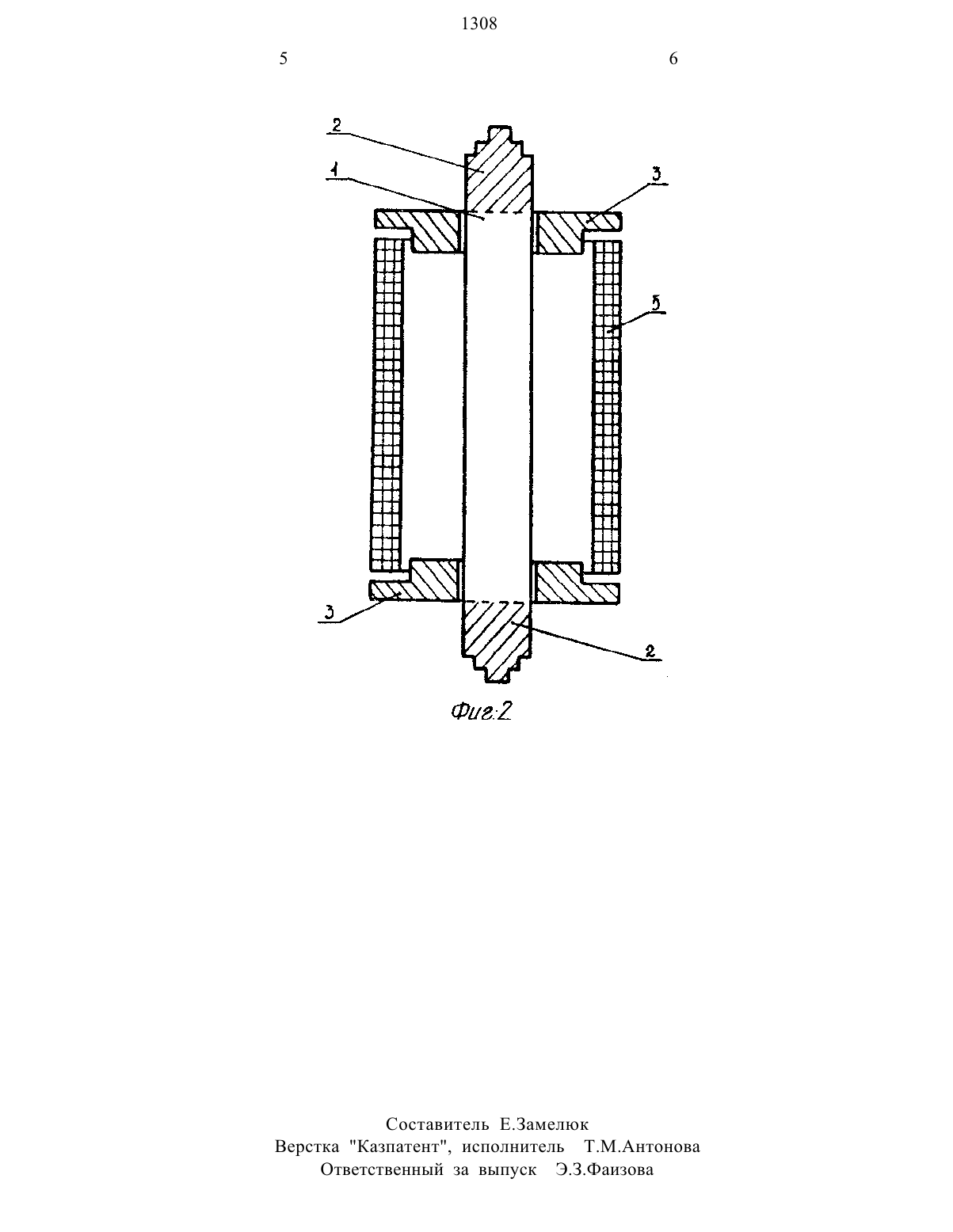

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВАвторское свидетельство СССР ЬЬ 1164795. кл. Н 01 Р 2911411983.(57) Использование плавнорегулируемое индуктивное сопротивление для регулироВЭНИЯ ПЕЭКТИВНОЙ МОЩНОСТИ И напряжения в электрических сетях. Сущность изобретения устройство содержит стержни (1) магнитопровода. ярма (2). кольца (3) с радиальным разрезом (4). обмотку (5). За СЧЕТ ВЫПОЛНЕНИЯ КОЛЕЦ ИЗ ЭЛЕКТООТВХНИЧЕ ской стали со ступенями на стороне. обращенной к обмотке. уменьшаются добавочные потери в элементах конструк ции. обмотке. магнитопроводе устройства 1 э.п. ф-пы. 2 ил.Изобретение относится к электротехнике и энергетике и может быть использовано в качестве мощного плаенорегулируемого индуктивного сопротивления. например. В качестве регулируемого реактора.На фиг. 1 прьтведен четырехстержневой магнитопровод с расположенными на нем кольцами на фиг. 2 приведена конструкция части магнитопровода с кольцами и расположенной на стержне обмоткой.Электроиндукционное устройство содержит магнитопровод. стержень 1 которого имеет уменьшенное сечение. ярма 2. двухступенчатое кольцо 3. навитое из электротехнической ленточной стали, на котором выполнены разрезы 4. обмотку 5. Там же показаны линии магнитного потока б,замыкающиеся по кольцам и в объеме, ограниченном обмоткой.Устройство работает следующим образом.При насыщении стержня 1 магнитопровода электроиндукционного устройства магнитный поток б. создаваемый током,протекающим по обмотке 5. занимает объем. ограниченный обмоткой. Магнитный поток Б. замыкающийся вне стержня 1. имеет практически только осевую составляющую и нормально выходит и входит в торцевую поверхность колец 3. затем магнитный поток 6 проходит по кольцам З и далее входит в торцевую внутреннюю поверхность ярма 2. по которым далее замыкается магнитный поток б.Если кольца 3 изготовить из стальной ленты только одной ширины, то силовые линии магнитного потока 6 будут искривляться и возникает значительная радиальная составляющая поля рассеивания от которой увеличатся добавочные потери в обмотке 5. Наибольшее искривление силовых линий будет вблизи торцевых частей обмотки 5. Для того. чтобы линии магнитного потока 6 имели практически только осевую составляющую. часть кольца З выполнена с размером больше чем расстояние между обмоткой 5 и торцом ярма 2. При этом радиапьная составляющая магнитного потока Б уменьшается. так как расстояние между торцевыми поверхностями колец 3 меньше,чем осевой размер обмотки 5.Высота ступеней колец З выбирается по догтустимому значению индукции в поперечном его сечении. расположенном е одной плоскости с боковыми поверхностями ярма 2. Значение индукции в этом сечении принимается равным В 1.31.6 Тл.На фиг. 1. 2 приведен пример выполнения конструкции злектроиндукционного устройства. выполненного. например. из двукстержневого броневого магнитопровода. Кольца 3 расположены на двух средних стержнях, ширина колец выполнена равной внешнему диаметру обмотки 5.Как показали расчеты и экспериментальные исследования распределения магнитнпго потока (его осевой и радиальной составляющей). в канале между обмоткой и стержнем. радиальная составляющая с внутренней стороны обмотки. вблизи ее торца. в Б 8 раз меньше. если кольцо выполнить двухступенчатым. а не одноступенчатым.Таким образом предлагаемое изобретение по сравнению с прототипом позволяет сниаить радиальную составляющую поля рассеивания и уменьшить добавочные потери в обмотке.1. Электроиндукционное устройство,содержащее магнитопровод. состоящий из стержней и яром. и обмотки. стержни выполнены с участками уменьшенного поперечного сечения. обмотка состоит из секций. расположенных на стержнях и соединенных в параллельные ветви. о т п и ч атощ еес я тем. что. с целью уменьшения добавочных потерь. устройство снабжено витыми кольцами, установленными между секциями обмотки и ярмами и имеющими радиальный разрез. одна торцевая сторона кольца. обращенная к обмотке. выполнена из нескольких ступеней. другая выполнена плоской и расположена вплотную к плоской внутренней стороне ярма.2.Устройство по п. 1, отл ича ющееС Я ТВМ, ЧТО КОЛЬЦО ВЫПОЛНЕНО ДВуХСГуПЕНчатым. высота ступени. имеющей наружный диаметр меньше внутреннего диаметра обмотки. выбирается больше. чем расстояние между обмоткой и ярмом а наружный диаметр кольца равен внешнему диаметру обмотки.Составитель ЕЗаМелЮК Верстка Казпатент, Исполнитель Т.М.Антонова Ответственный за выпуск Э.З.ФаИ 3 ова
