Дугогасящий реактор

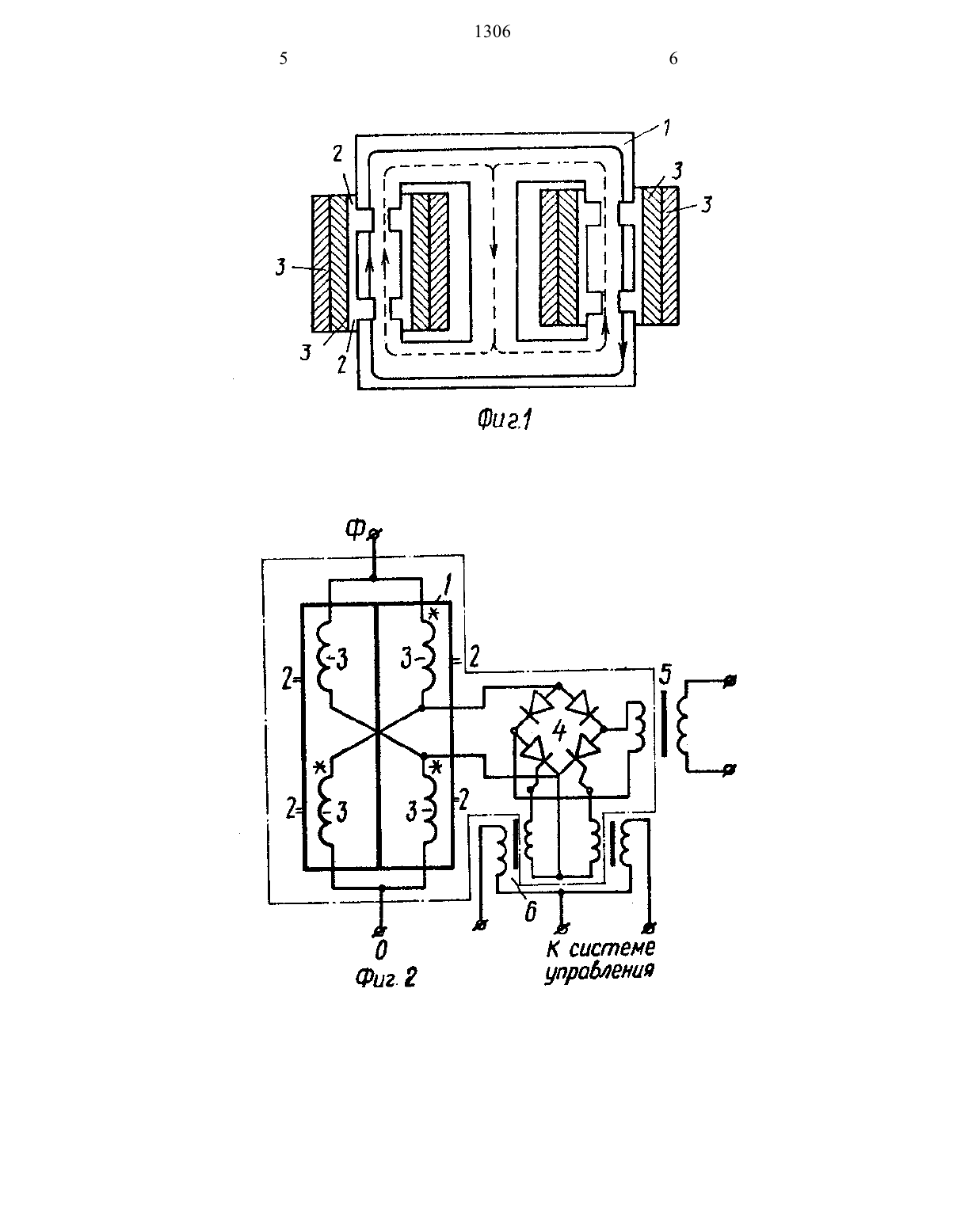

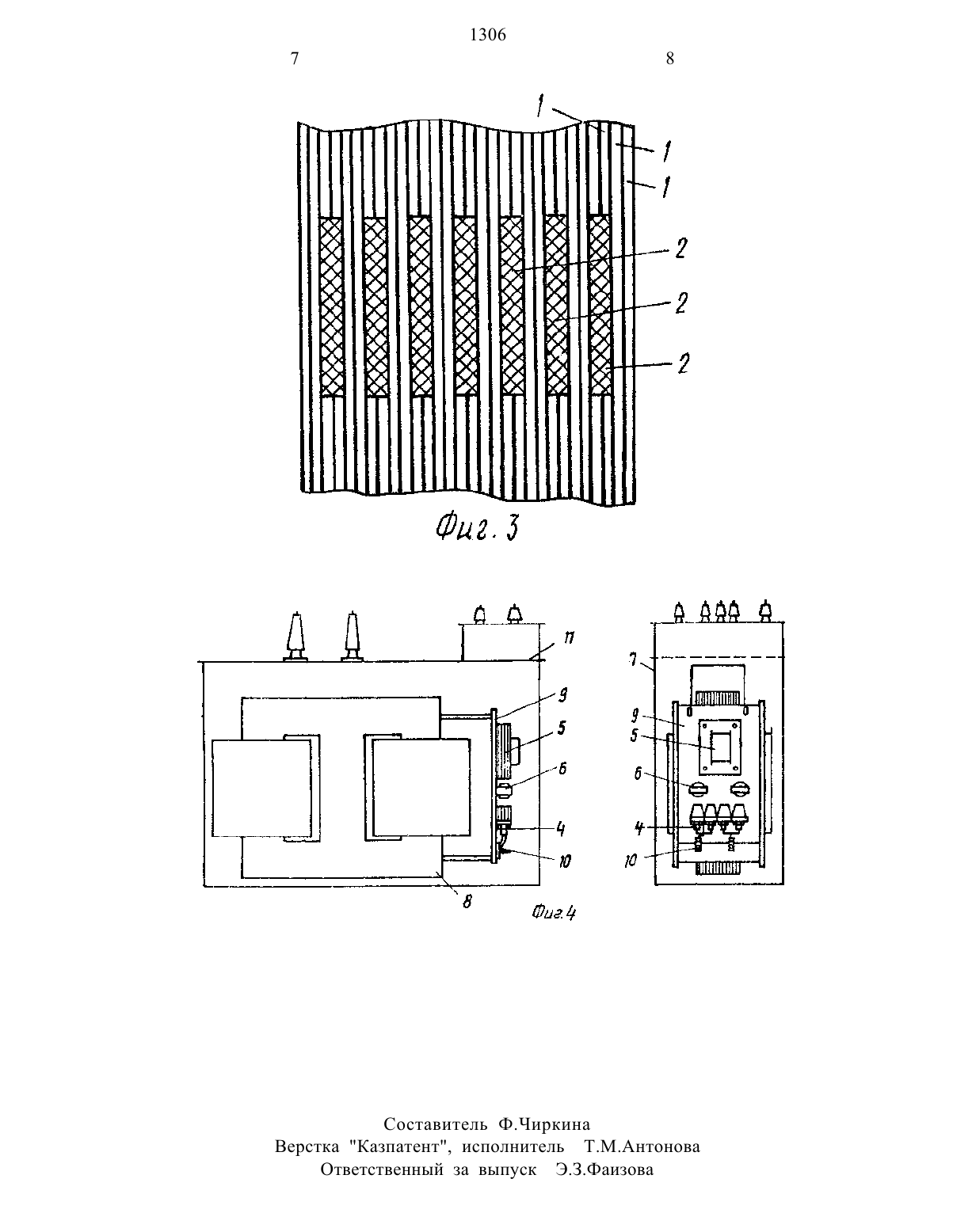

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к электроТЕХННКЕ Н МОЖЕТ БЫТЬ НСПОПЬЗОВЕНО В КЗЧЕСТБЕ плавнорегулируемого ДУГОГЗ сящего реактора. Цель изобретения СНИЖЕНИЕ расхода ЗКТИВНЫХ материаловза счет упрощения конструкции Н УЛУЧ Нзобретение относится к области энергетики и может быть использовано в качестве плавнорегулируемого дугогасящего реактора.Целью изобретения является уменье шение расхода активных материалов за счет упрощения конструкции, увеличение коэффициента регулирования по току, снижение активных потерь.На фиг.1 показана конструкция дуч гогасящего реактора на фиг.2 дана его принципиальная схема на фиг.3 43-91шение технических характеристнк,уве личечие коэффициента регулирования пс току, снижение потерь активной мощности. Дугогасяпшй реактор содержит трекстержнелой магнитопровод 1, на боковых стержнях которого выполнены участки уменьшенного поперечного сечения 2 и размещены четыре секции обмотки постоянно-переменного тока 3,которые соединены в дне параллельные ветви, причем секции каждой параллельной ветви расположены на разных стержнях и соединены между собой последовательно и согласно, а регут лятор постоянного тока выполнен на управляемых вентнлях А с понижающим разделительным трансформатором 5 и размещен в баке реактора, выводы регулятора постоянного тока подключены через разъемы к местам соединений секций обмоток 3 каждой параллельной ветви, причем управляемые вентили связаны с системой управления посредством высоковольтнын импульсных трансформаторов 6, Д ил.пример выполнения участка уменьшен ного сечения на фиг.д - реактор с регулятором в баке, Дугогасящмй реактор состоит из трехстержневого магнитопровода 1,на крайних стержнях магнитопровода выполнены участки уменьшенного поперечного сечения 2 и расположены секции обмотки постонннопеременного тона 3, К местам соединения секций лараплельнын ветвей подключен регулятор постоянного тока, состоящий из3 управляемых тиристором Д, понижающего разделительного трансформатора 5, иысоковолътньж нмнульсньт трансформаторов 6.Лугогасящип реактор работает следующим образом. При подключении обмотки 3 к переменному напряжению в магнитопроводе 1 устанавливается магнитный поток, которьш замыкается по пути, показанном на фиг.1 сплошной линией, что достигается соответствующим соединением секций обмотки. Выбор такого пути замыкания магнитного потока обеспечивает снижение потерь активной мощности.Первичная обмотка трансформатора 5 подключается к низкому переменному напряжению сети, например 0,4 кВ. Открытие тиристоров 4 двухполупериодного управляемого мостового выпряммвеля на какой-либо угол осуществляется системой управления через высоковольтные развязывающме импульсные трансформаторы 6, при этом по секциям обмотки 3 будет протекать постоянный ток и поцмагничивать участки уменьшенного поперечного сечения 2, что приведет к изменению потребляемого тока. Вьшолнение магнитопровода с участками уменьшенного поперечного сечения позволяет обеспечить уровень нелинейных искажений в рабочем токе не более 52 н снизить потери в стали, так как при подмаг ничиванни основная масса, за исключеннем.участков уменьшенного сечения, не насыщается. Постоянный магнитньш поток замыкается по боковым н по среднему стержням т.е. по большей массе магнитопровода. Средний стержень не перемагничнвается и не создает дополнительных потерь активной мощности.Силовая часть регулятора постоянного тока расположена в баке 7 совместно с активной частью реактора 8, 4а уиравдтнемые вентили ло.1 гч-.толь нспосренственио к обмотье и находятся под Потенциалоъд равным подтсвцдне гэрдложениого напряжения. Трансформатор 5 н импульсные трансформаторы 6 имеют высоковольтную изоляцию нторичньш обмоток относительно псрвичньш низКПБОЛ 1 ЪТНЫХ.Для удобства обслуживания регулятора постоянного тока он выполнен на подвижной изолирующей плите 9 и имеет разъемное 10 соединение с обмоткой, а в баке над местом его расположения выполнен люк 11. Это позволяет без слива масла из бака реантора извлекать регулятор постоянного тока и производить его ремонт и обслуживаниеДугогасянй реактор, содержащй трехстержневой магнитопровод с немагнитными зазорами в крайних стержнях, секционированную обмотку управления с выводами для подсоединения регулятора постоянного тока,секционнрованную рабочую обмотку, о т л И Ч а ю Щ и й с Я тем, что, с цепью уменьшения расхода актианьж материалов за счет упрощения конструкцни и улучшения характеристик реактор снабжен разьемаьш, крайние стержни магнитопровода выполнены с участками уменьшенного сечения, рабочая обмотка и обмотка управления выполнены из четырех секций и соединены в две параллельные ветви, причем секции каждой параллельной ветви расположены на разньш стержнях н соединены между собой последовательно и согласно, а регулятор постоянного тока размещен в баке реактора и подсоединен через разъемы к местам соединения секций обмоток каждой параллельной ветви.Составитель Ф.ЧИркИна Верстка Казпатент, Исполнитель Т.М.Антонова Ответственный за выпуск Э.З.ФаИ 3 ова
