Электрический утюг

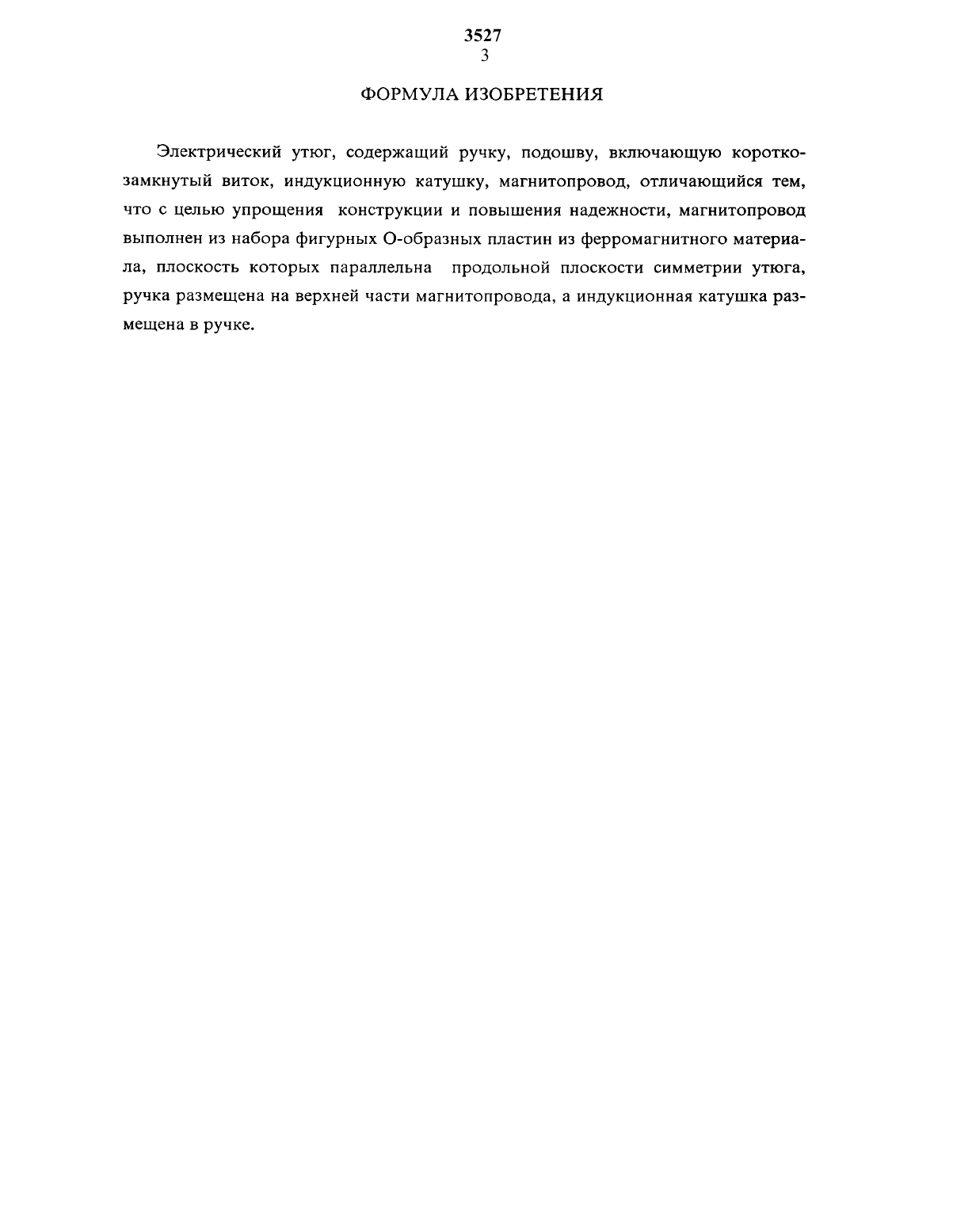

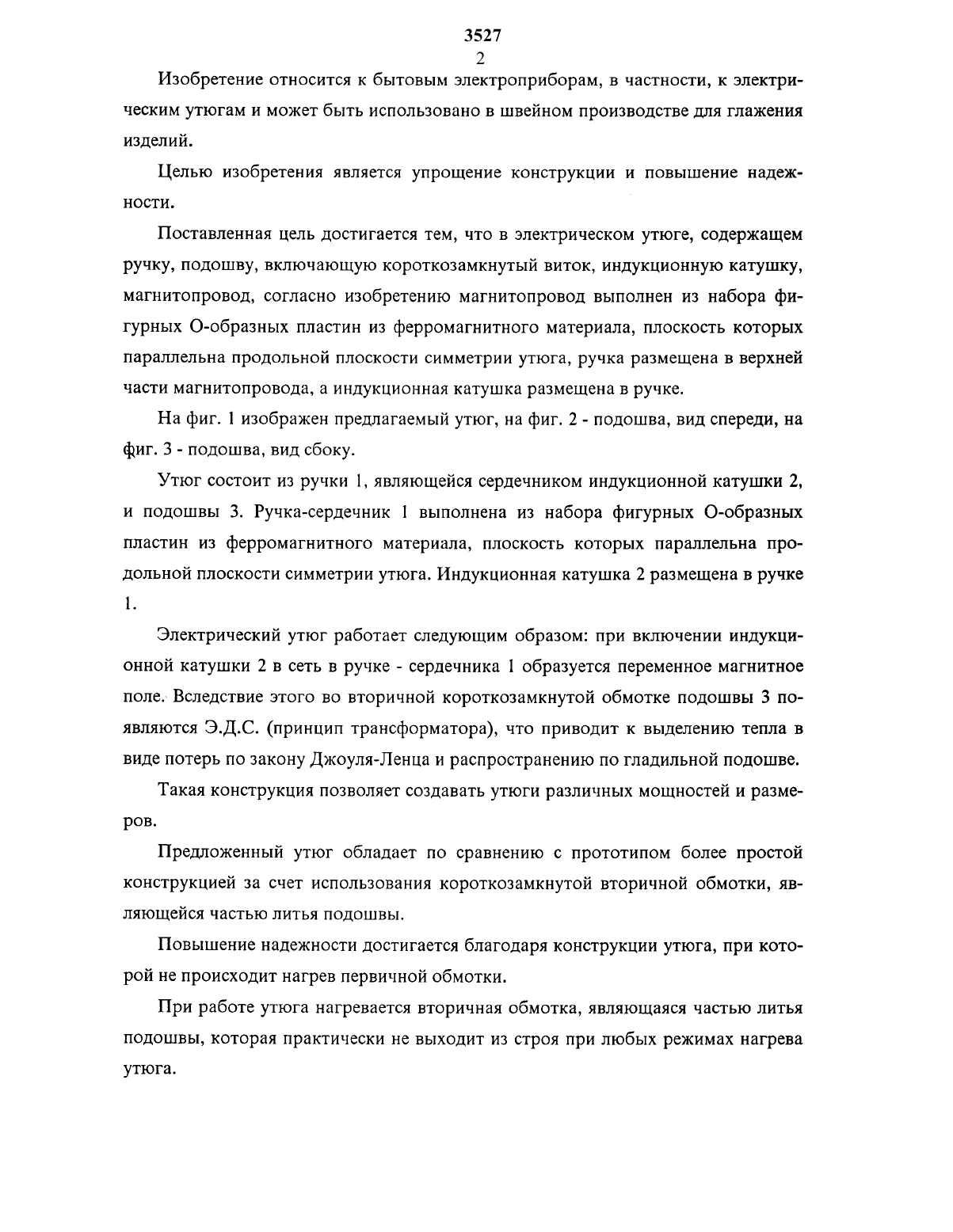

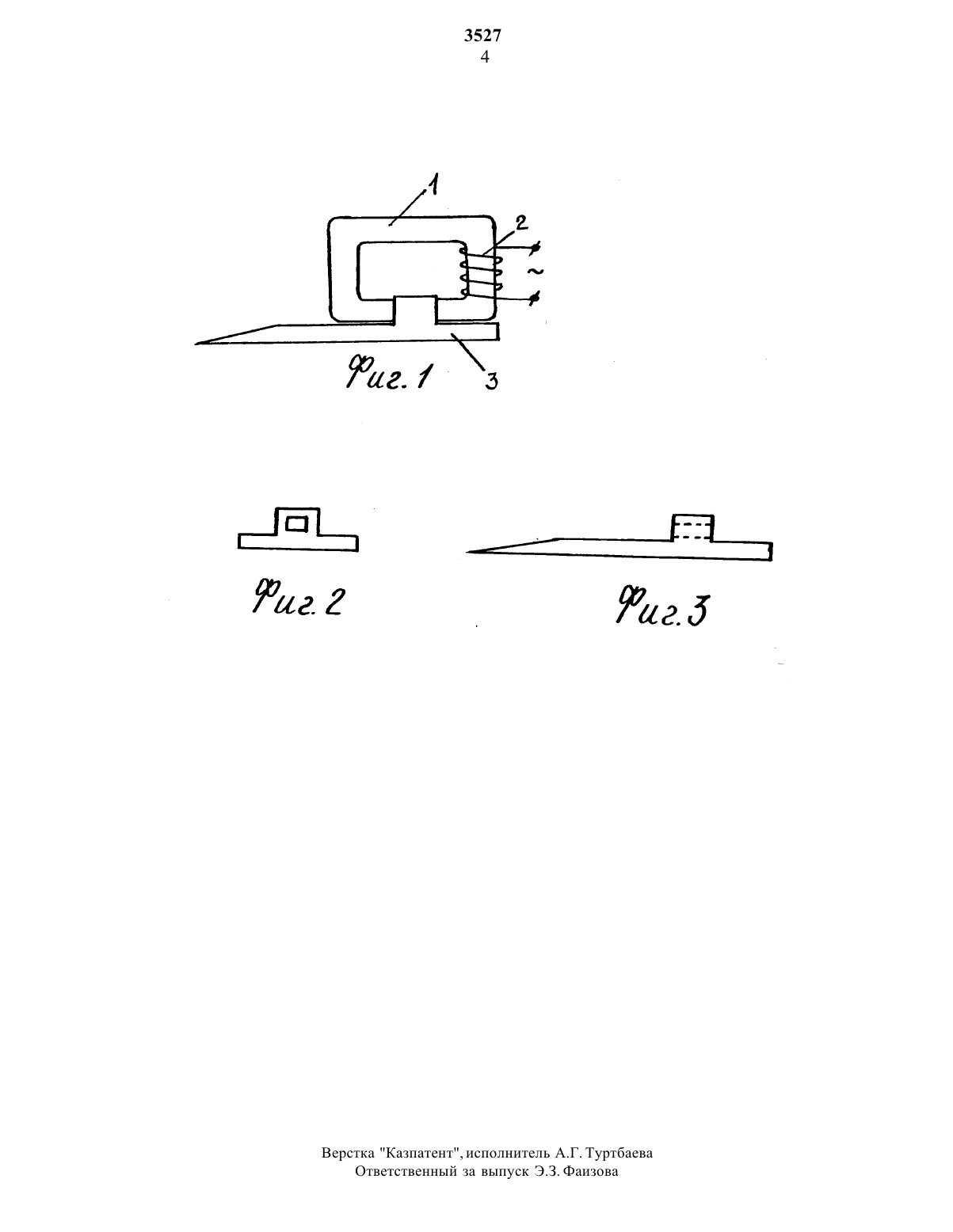

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к бытовым электроприборам, в частности, к электрическим утюгам и может быть использовано в швейном производстве для глажения изделий.Электрический утюг содержит ручку, подошву, включающую короткозамкнутый виток, индукционную катушку, магнитопровод, выполненный из набора фигурных О-образных пластин из ферромагнитного материала, плоскость которых параллельна продольной плоскости симметрии утюга, ручка размещена на верх НСЙ части МЗГНИТОПРОВОЦЗ, а ИНДУКЦИОННЗЯ катушка РЗЗМСЩВНЗ В руЧКб.3527 2 Изобретение относится к бытовым электроприборам, в частности, к электри ческим утюгам и может быть использовано в швейном производстве для глажения изделий.Целью изобретения является упрощение конструкции и повышение надежности.Поставленная цель достигается тем, что в электрическом утюге, содержащем ручку, подошву, включающую Короткозамкнутый виток, индукционную катушку,магнитопровод, согласно изобретению магнитопровод выполнен из набора фигурных О-образных пластин из ферромагнитного материала, плоскость которых параллельна продольной плоскости симметрии утюга, ручка размещена в верхней части магнитопровода, а индукционная катушка размещена в ручке.Утюг состоит из ручки 1, являющейся сердечником индукционной катушки 2,и подошвы 3. Ручка-сердечник 1 выполнена из набора фигурных О-образных пластин из ферромагнитного материала, плоскость которых параллельна продольной плоскости симметрии утюга. Индукционная катушка 2 размещена в ручке 1.Электрический утюг работает следующим образом при включении индукционной катушки 2 в сеть в ручке - сердечника 1 образуется переменное магнитное поле. Вследствие этого во вторичной короткозамкнутой обмотке подошвы 3 появляются Э.Д.С. (принцип трансформатора), что приводит к выделению тепла в виде потерь по закону Джоуля-Ленца и распространению по гладильной подошве.Такая конструкция позволяет создавать утюги различных мощностей и размеров.Предложенный утюг обладает по сравнению с прототипом более простой конструкцией за счет использования короткозамкнутой вторичной обмотки, являющейся частью литья подошвы.Повышение надежности достигается благодаря конструкции утюга, при которой не происходит нагрев первичной обмотки.При работе утюга нагревается вторичная обмотка, являющаяся Частью литьяПОДОШВЫ, которая практически не ВЫХОДИТ ИЗ СТРОЯ ПрИ ЛЮбЫХ РСЖИМЗХ нагреваЭлектрический утюг, содержащий ручку, подошву, включающую короткозамкнутый виток, индукционную катушку, магнитопровод, отличающийся тем,что с целью упрощения конструкции и повышения надежности, магнитопровод выполнен из набора фигурных О-образных пластин из ферромагнитного материала, плоскость которых параллельна продольной плоскости симметрии утюга,ручка размещена на верхней части магнитопровода, а индукционная катушка раз мещена в ручке.Верстка Казпатент, исполнитель А.Г. Туртбаева Ответственный за выпуск Э.З. Фаизова
