Ветродвигатель системы Савониуса

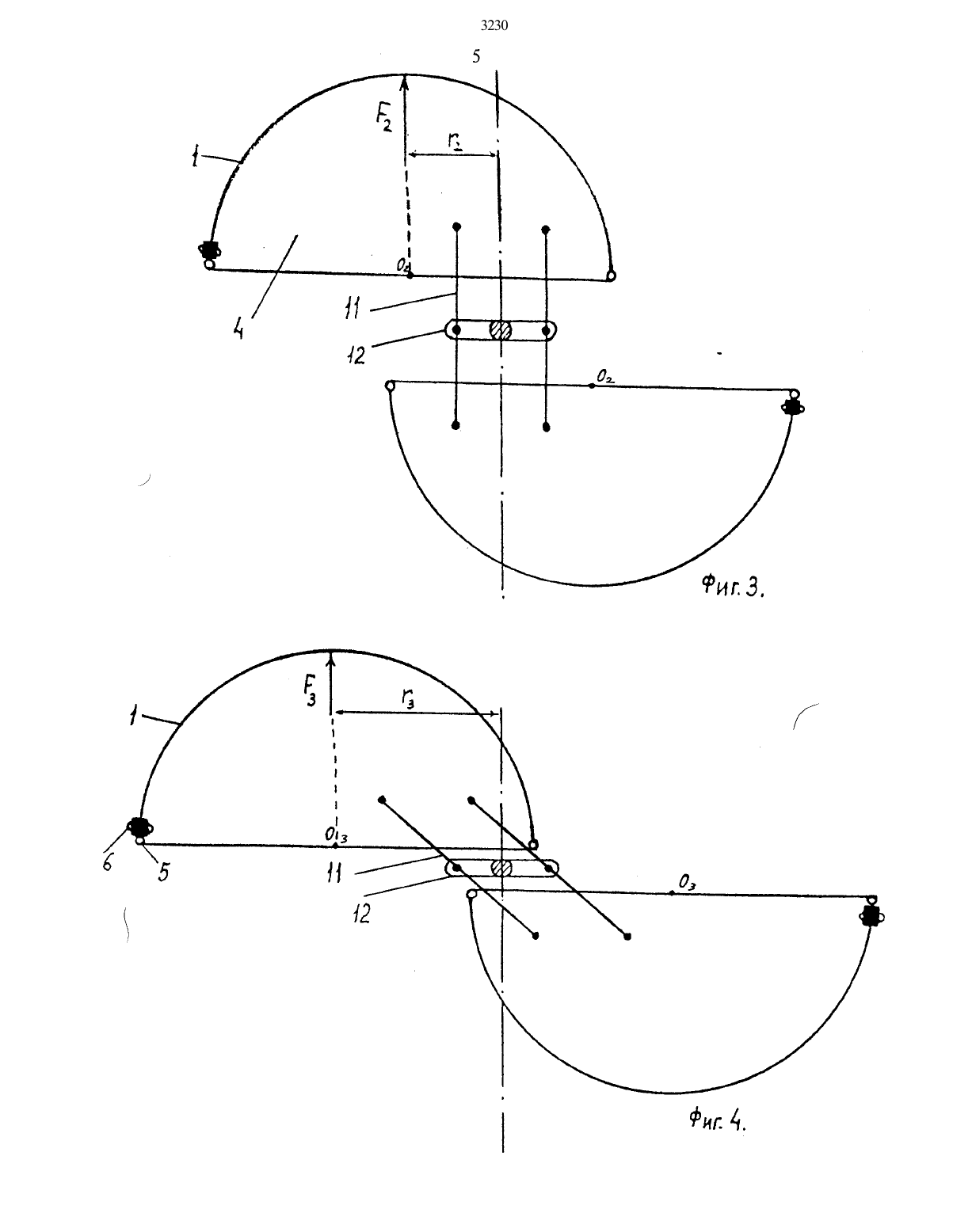

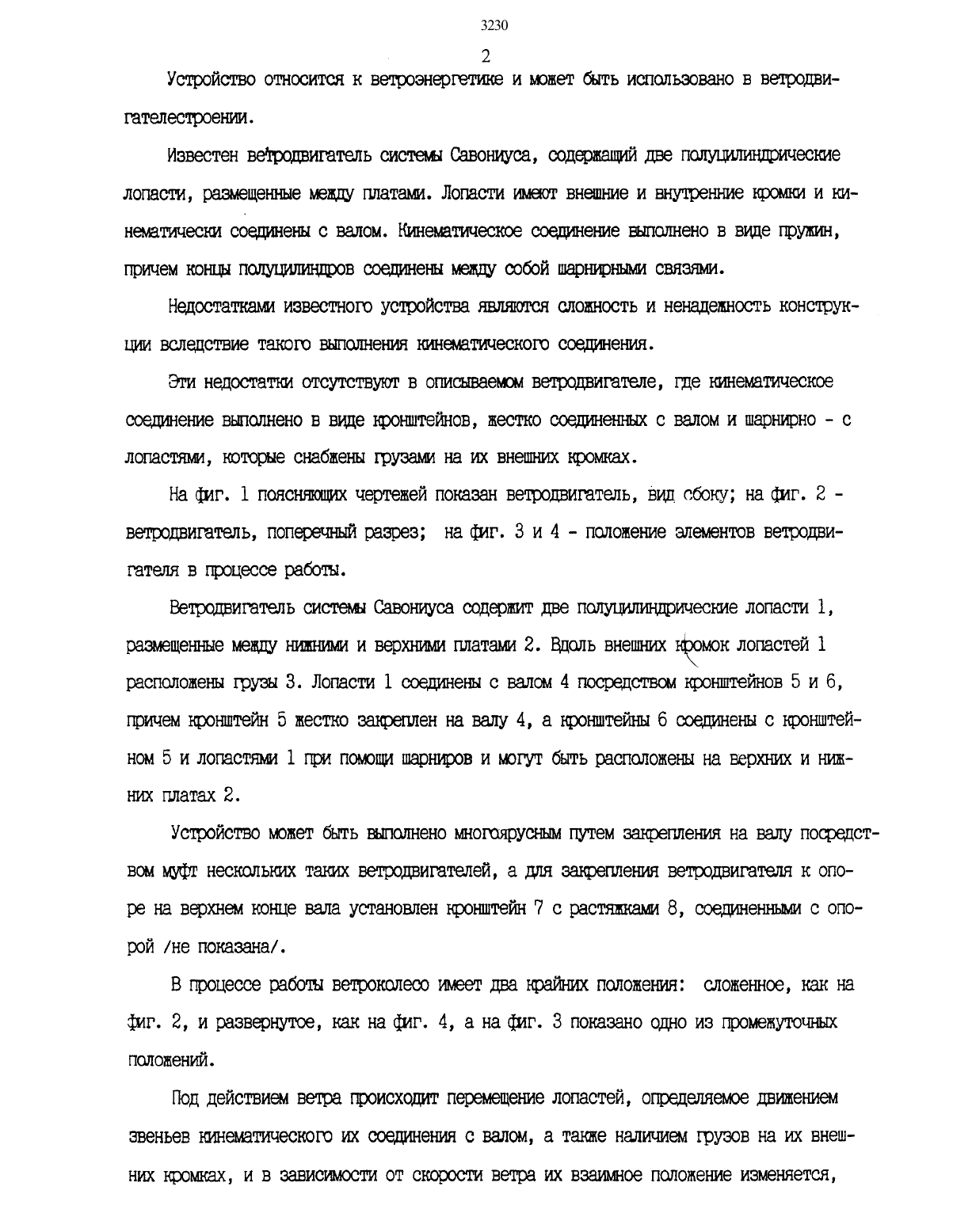

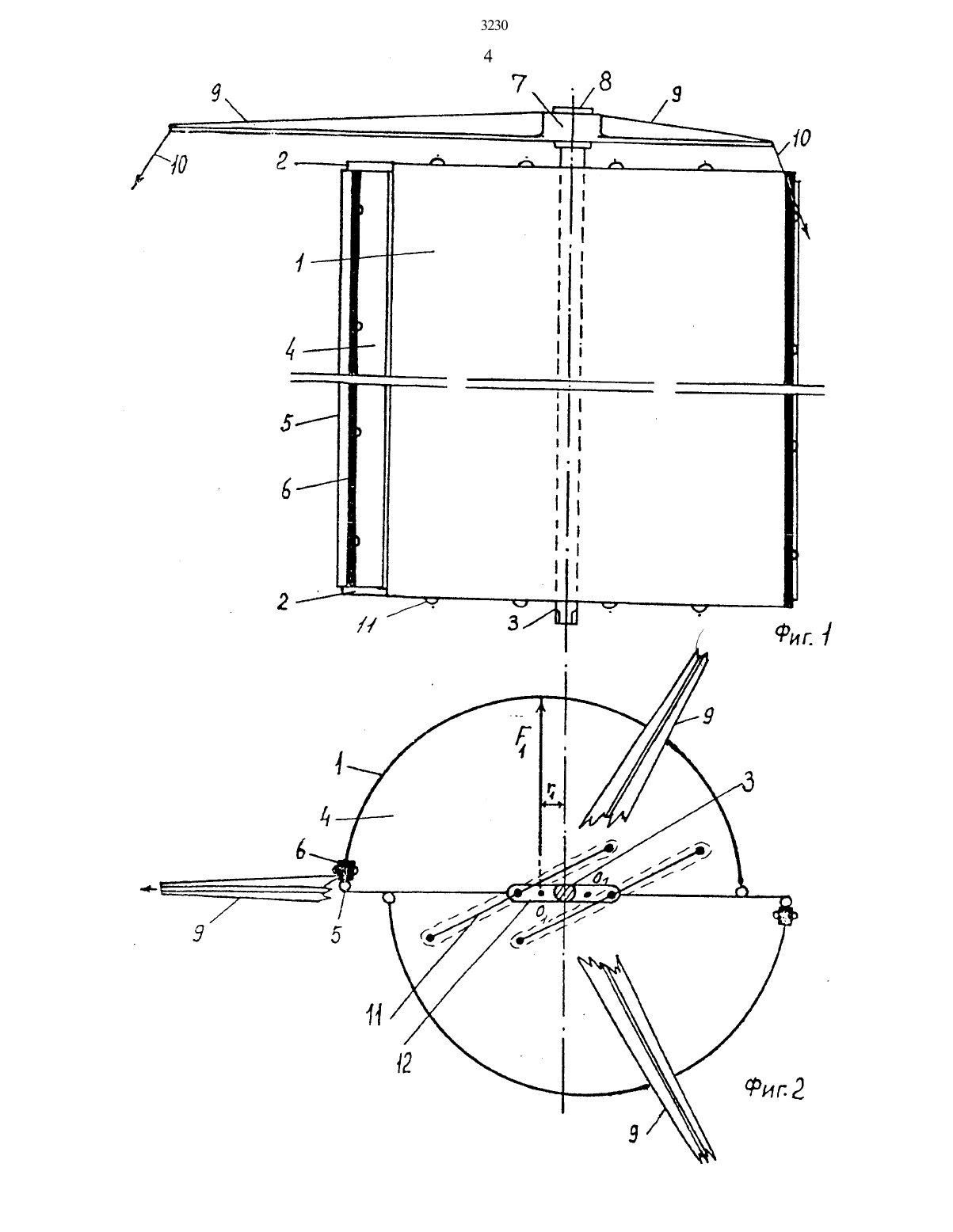

2 Устройство относится к ветроэнергетике и может быть использовано в ветродви гателестроении.Известен ветродвигатель систеш Савониуса, содержащий две п есъсие лопасти, размещенные межщ/ гшатаьм. Лопасти имеют внехпнгае и внутренние гдэомгш и кинематически соединены с валом. Кинетическое соединению выполнено в виде пружин,причем концы подшили-низов соединены между собой шарнирными связями.Недостатки известного устройства являются сложность и ненадежность конструкшли вследствие такого выполняет тематического ссадин-гения.Эти недостатки отсутствуют в описываемом ветрсдвигателе, где тематическое соединение выполнено в виде гцэонштейлаов, жестко соединенных с валом и шарнирно - с лопастями, тторые снабжены грузами на их внешних кромках.На фиг. 1 поясняющих чертежей показан ветродвигатель, вид сбоку на сиг. 2 ветродвигатель, поперечный разрез на фиг. 3 и 4 положение элементов ветродвигателя в процессе работы.Ветрсдвигатель системах Савониуса содержат две полушлиндричесше лопасти 1,размещенные между ниши/дли и верхними платами 2. Вдоль внепхнш кромок лопастей 1 расположены грузы З. Лопасти 1 соединены с валом 4 посредством ъфошлтейгаов 5 и 6,причем гсроъплтейъ 5 жестко заюеплен на валу 4, а кронштейны 6 соединены с кронштей ном 5 и лопастями 1 при помощи шарниров и могут быть расположены на верхних и нижних платах 2.Устройство может быть выполнено многоярусньш путем закрепления на валу посредством шфг нескольких таких ветродвигатепей, а для закрепления ветродвигатетгя к опоре на верхнем конце вала установлен гсрошлтейгч 7 с растяжками 8, соещжг-геньльш с опорой /не показаны.В процессе работы ветроколесо имеет два крайних положения сложенное, как на фиг. 2, и развернутое, как на фиг. 4, а на фиг. З показано одно из промежуточных положений.Под действием ветра происходит перемещение лопастей, определяемое движением звеньев тематического их соединения с валом, а также наличием грузов на их внеш НИХ КООШЩХ, И В ЗЗВИСИМОСТИ ОТ СКОВОСТИ ветра ИХ взаимное ПОПОЖЭНИЭ ИЗМЭНЯЭТСЯ, 3230 3обеспечивая саморегулирование ветродвигетепя при изменшопшся скоростях ветра.Происходит это опешившим образом.При слабом ветре обе лопасти взаимно смещены так, что под давлением ветра оназывается наибольшая поверхность лопасти, как это показано на флг. 4, где сила 131 сшлвошлзируег давление ветра.При увеличении скорости ветра и числа оборотов ротора под тщанием центробежных сил происходит взаимное смещение лопастей в положение, как на фиг. З, где сила 132 символизирует силу ветра и поверхность, на которую он давит, уменьшается.При более сильном ветре, близком к буре юшка РЗ/, лопасти переходят в тайнее полонение драг. 2/, где работает лишь незначительная поверхность лопастей.При ОСПЗЛБЪШИ ветра лопасти ВНОВЬ СМБЩВЮГСЯ, УВЭЛИЧИВЗЯ СВОЮ рабочую поверх НОСТЬ .
