Устройство для шелушения зерна

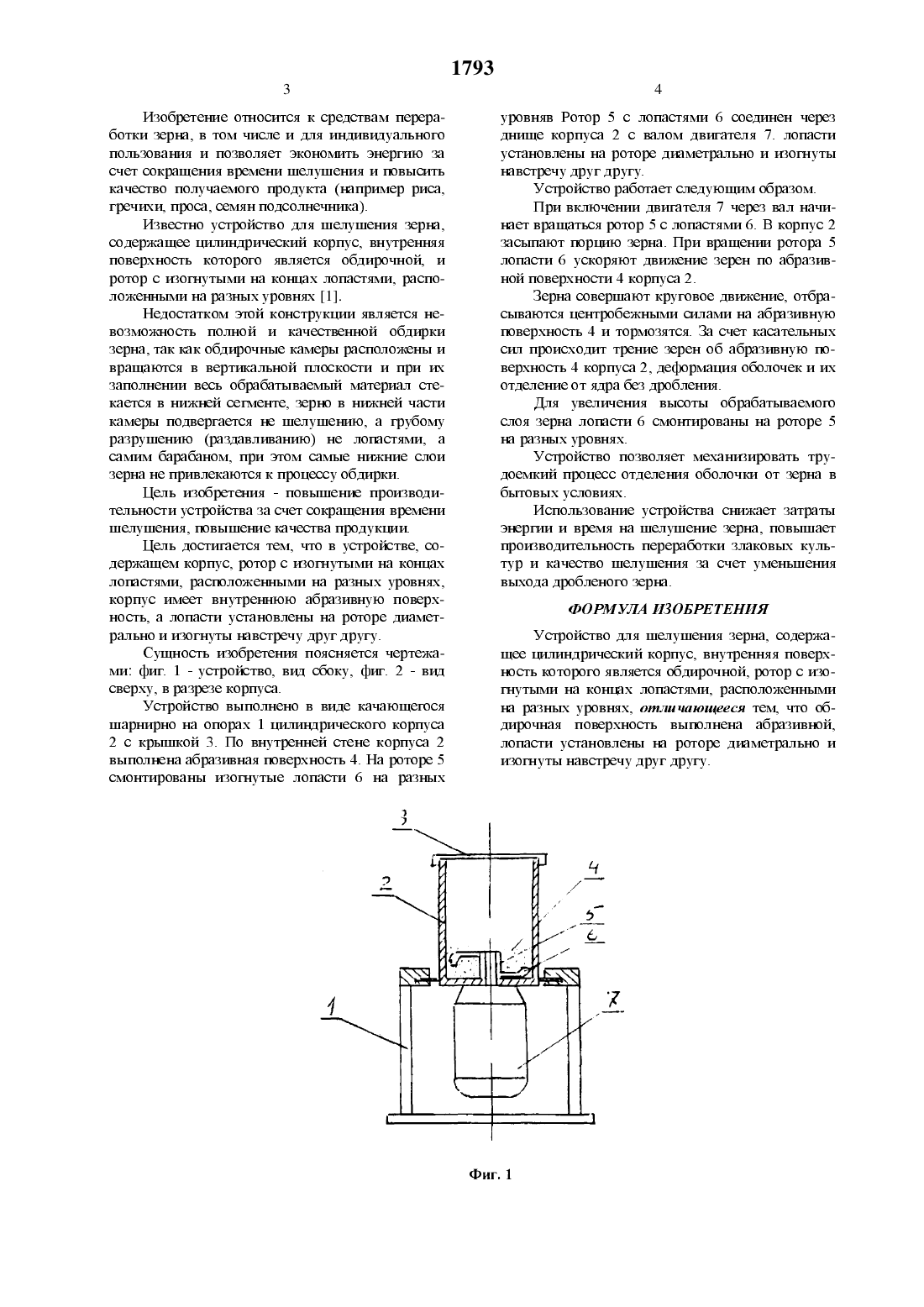

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБДШКИ КАЗАХСТАН(73) Казахский национальный технический уни СЧСТ сокращения ВрСМСНИ ШСЛУШСНИЯ И ПОВЫСИТЬ качество получаемого продукта (например риса,гречихи, проса, семян подсолнечника). Устройство для шелушения зерна содержит цилиндрический корпус, внутренняя поверхностьверситет и которого является обдирочной, ротор с изогну(54) УСТРОИСТВО ДЛЯ ШЕЛУШЕНИЯ тыми на концах лопастями, расположенными на ЗЕРНА разных уровнях. Обдирочная поверхность вЬ 1 пол нена абразивной, лопасти установлены на роторе диаметрально и изогнуты навстречу друг другу.(57) Изобретение относится к средствам перераб 0 ТКИ зерна, В ТОМ ЧИСЛС И ДЛЯ Ш-ДИВИДУЗЛЬНОГО пользования, и позволяет экономить энергию заИзобретение относится к средствам переработки зерна, в том числе и для Шщивидуального пользования и позволяет экономить энергию за СЧСТ сокращения ВрСМСНИ ШСЛУШСНИЯ И ПОВЫСИТЬ качество получаемого продукта (например риса,гречихи, проса, семян подсолнечника).Известно устройство для шелушения зерна,содержащее цилиндрический корпус, внутрешшя поверхность которого является обдирочной, и ротор с изогнутыми на концах лопастями, расположенными на разных уровнях 1.Недостатком этой конструкции является невозможность полной и качественной обдирки зерна, так как обдирочные камеры расположены и вращаются в вертикальной плоскости и при их заполнении весь обрабатываемый материал стекается в нижней сегменте, зерно в нижней части камеры подвергается не шелушению, а грубому разрушению (раздавливанию) не лопастями, а самим барабаном, при этом самые нижние слои зерна не привлекаются к процессу обдирки.Цель изобретения - повышение производительности устройства за счет сокращения времени ШСЛУШСНИЯ, ПОВЫШСНИС КЗЧССТВЗЦель достигается тем, что в устройстве, содержащем корпус, ротор с изогнутыми на концах лопастями, расположенными на разных уровнях,корпус имеет внутреннюю абразивную поверхность, а лопасти установлены на роторе диаметрально и изогнуты навстречу друг другу.Сущность изобретения поясняется чертежами фиг. 1 - устройство, вид сбоку, фиг. 2 - вид сверху, в разрезе корпуса.Устройство выполнено в виде качающегося шарнирно на опорах 1 цилиндрического корпуса 2 с крышкой 3. По внутренней стене корпуса 2 выполнена абразивная поверхность 4. На роторе 5 смонтированы изогнутые лопасти 6 на разныхуровняв Ротор 5 с лопастями 6 соединен через днище корпуса 2 с валом двигателя 7. лопасти установлены на роторе диаметрально и изогнуты НЗВСТРСЧУ дРУГ ДРУГУ Устройство работает следующим образом.При включении двигателя 7 Через вал начинает вращаться ротор 5 с лопастями 6. В корпус 2 засыпают порцию зерна. При вращении ротора 5 лопасти 6 ускоряют движение зерен по абразивной поверхности 4 корпуса 2.Зерна совершают круговое движение, отбрасываются центробежными силами на абразивную поверхность 4 и тормозятся. За счет касательных сил происходит трение зерен об абразивную поверхность 4 корпуса 2, деформация оболочек и их отделение от ядра без дробления.Для увеличения высоты обрабатываемого слоя зерна лопасти 6 смонтированы на роторе 5 на разных уровнях.Устройство позволяет механизировать трудоемкий процесс отделения оболочки от зерна в бытовых условиях.Использование устройства снижает затраты энергии и время на шелушение зерна, повышает производительность переработки злаковых культур и качество шелушения за счет уменьшения выхода дробленого зерна.Устройство для шелушения зерна, содержащее цилиндрический корпус, внутренняя поверхность которого является обдирочной, ротор с изоГНУТЫМИ на КОНЦЗХ ЛОПЗСТЯМИ, рЗСПОЛОЖСННЫМИ на разных УрОВНЯХ, ОИЪПИЧЦЮЩЕСЯ ТСМ, ЧТО Обдирочная поверхность выполнена абразивной,лопасти установлены на роторе диаметрально иизогнуты навстречу друг другу.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.З.
