Номер патента: 3084

Опубликовано: 15.03.1996

Автор: Вальтер Иозеф Туймер

Скачать PDF файл.

Формула / Реферат

Изобретение может быть использовано в клапанах поршневых компрессоров. Цель изобретения - обеспечение быстрого закрытия за счет устранения задержки в движении затвора. Затвор 5 при открывании клапана перемещается до упора в ограничитель 3 или пластину 11. На контактирующих поверхностях 7 ограничителя 3 или пластины 11, или затвора 5 выполнены выступы 8 и расположенные между ними выемки. Благодаря выступам 8 площадь контакта уменьшается, жидкость продувается газом по выемкам и свободно выходит за кромку затвора 5, а газ в выемках способствует отрыву затвора 5. 11 з.п. ф-лы, 15 ил.

Текст

Смотреть все

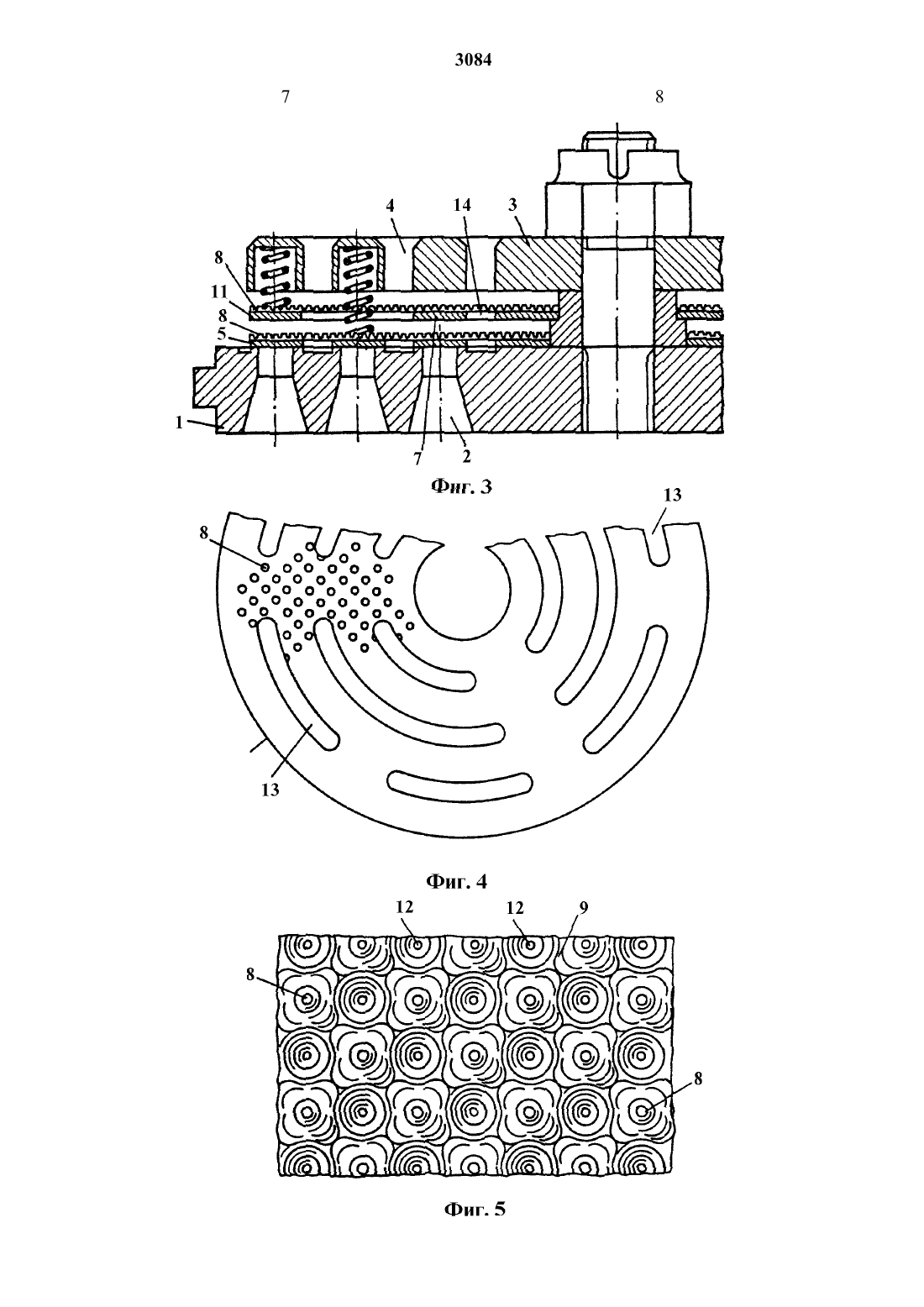

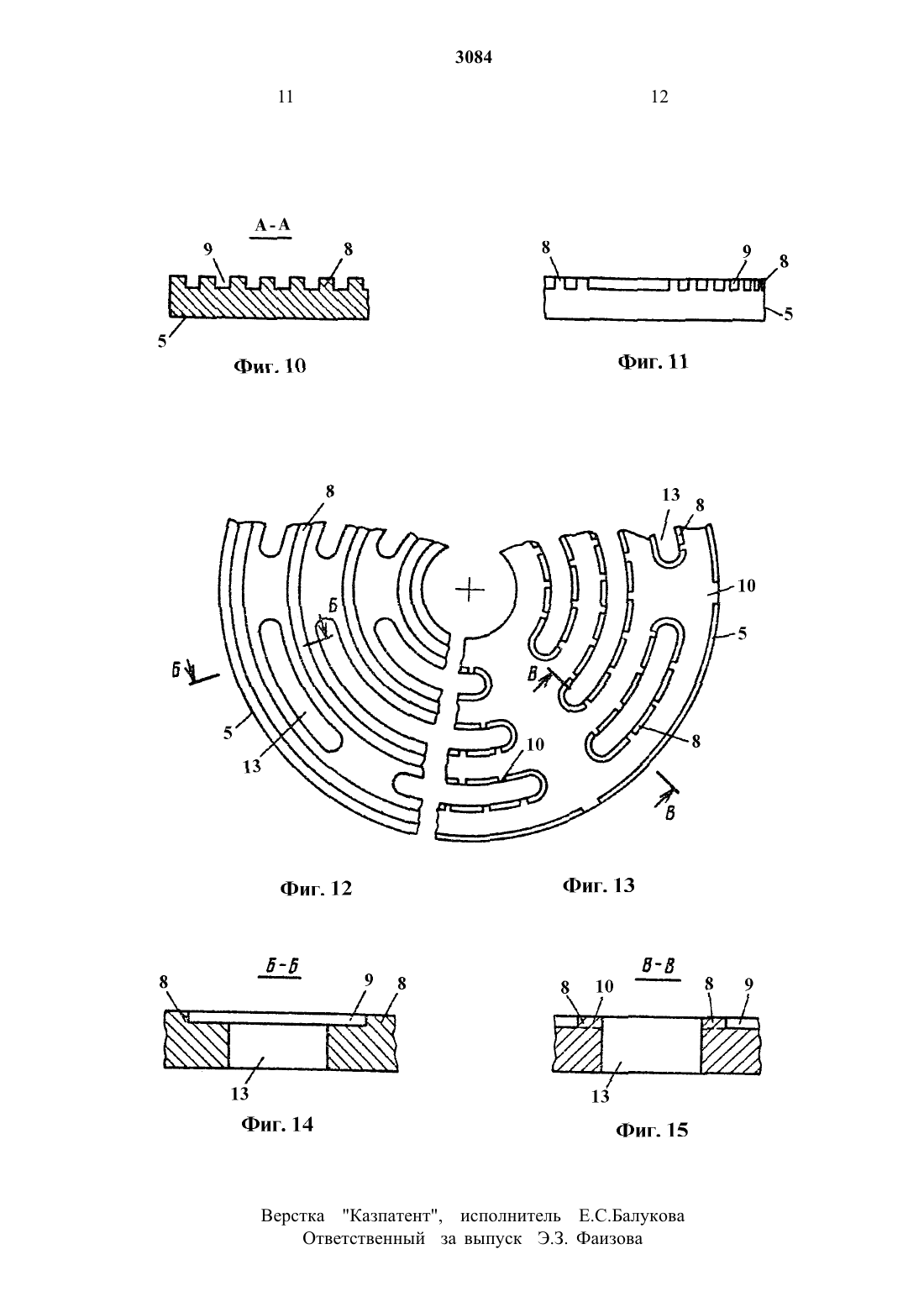

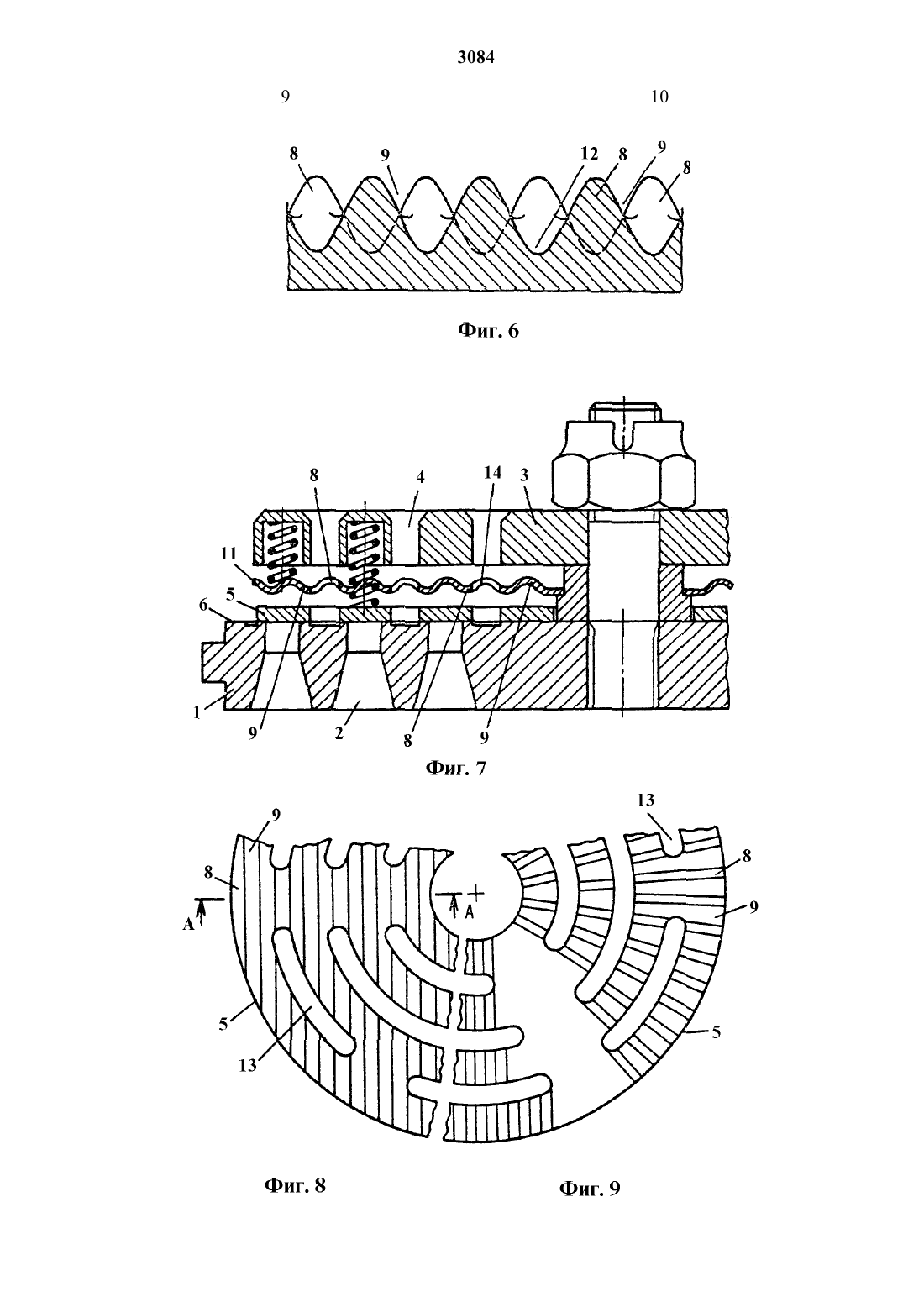

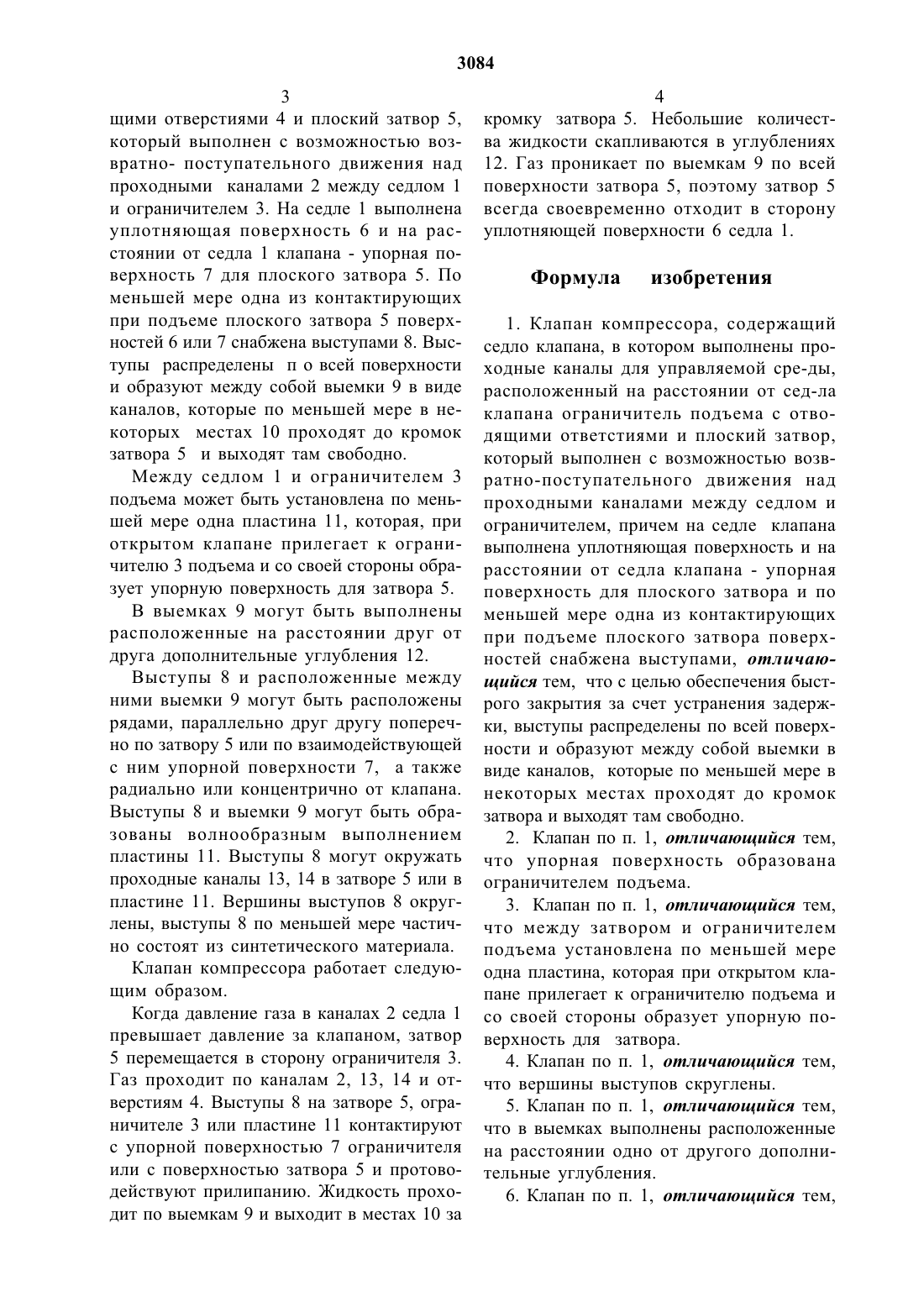

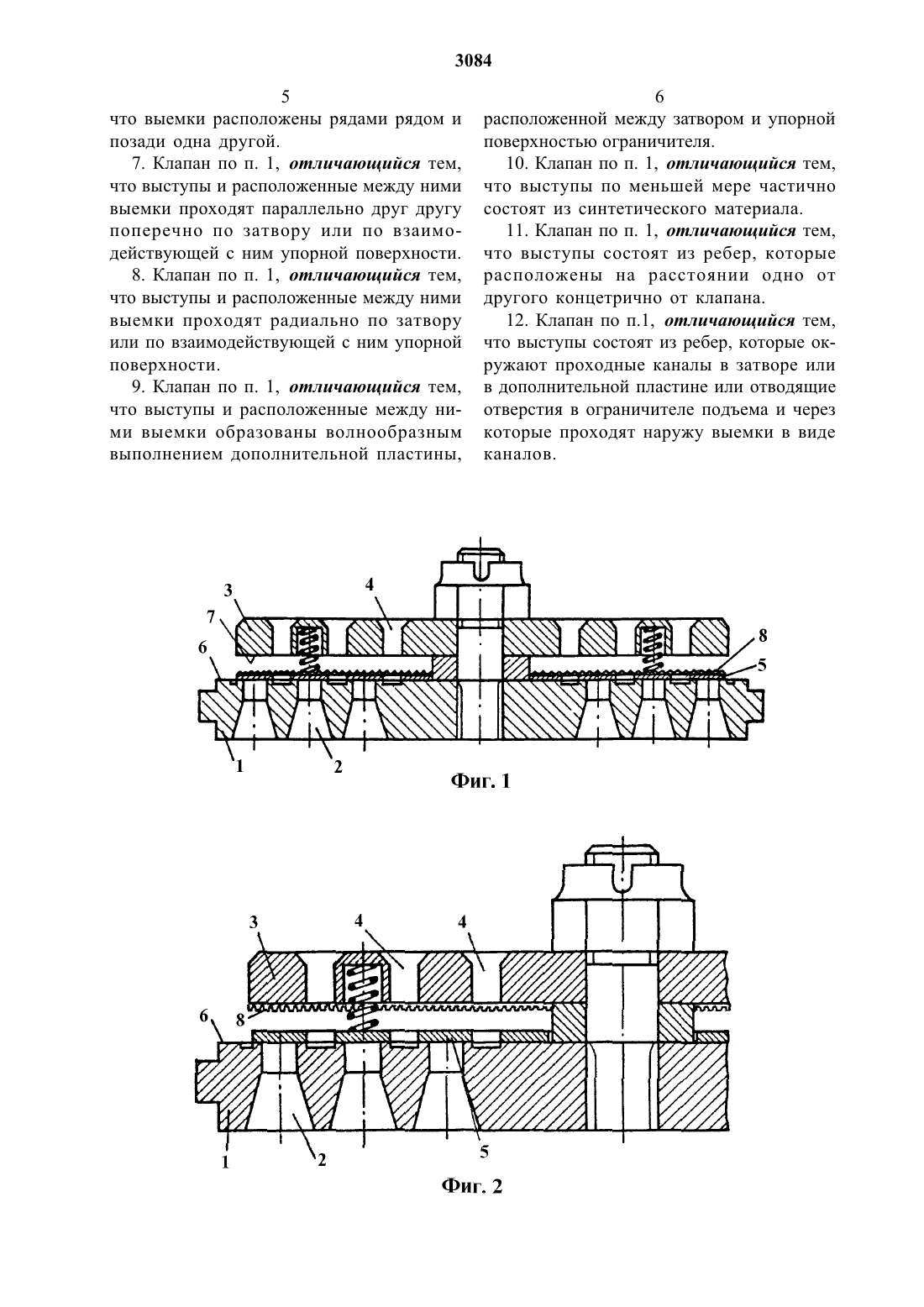

щими отверстиями 4 И плоский затвор 5,который выполнен с возможностью возвратно- поступательного движения над проходными каналами 2 между седлом 1 И ограничителем 3. На седле 1 выполнена уплотняющая поверхность 6 И на расстоянии от седла 1 клапана - упорная поверхность 7 для плоского затвора 5. По меньшей мере одна из контактирующих при подъеме плоского затвора 5 поверхностей 6 или 7 снабжена выступами 8. Выступы распределены п о всей поверхности И образуют между собой выемки 9 в виде каналов, которые по меньшей мере в некоторых местах 10 проходят до кромок затвора 5 И выходят там свободно.Между седлом 1 И ограничителем 3 подъема может быть установлена по меньшей мере одна пластина 11, которая, при открытом клапане прилегает к ограничителю 3 подъема и со своей стороны образует упорную поверхность для затвора 5.В выемках 9 могут быть выполнены расположенные на расстоянии друг от друга дополнительные углубления 12.Выступы 8 И расположенные между ними выемки 9 могут быть расположены рядами, параллельно друг другу поперечно по затвору 5 или по взаимодействующей с ним упорной поверхности 7, а также радиально или концентрично от клапана. Выступы 8 И вь 1 емкИ 9 могут быть образованы волнообразным выполнением пластины 11. Выступы 8 могут окружать проходные каналы 13, 14 в затворе 5 или в пластине 11. Вершины выступов 8 округлены, выступы 8 по меньшей мере частично состоят из синтетического материала.Клапан компрессора работает следующим образом.Когда давление газа в каналах 2 седла 1 превышает давление за клапаном, затвор 5 перемещается в сторону ограничителя 3. Газ проходит по каналам 2, 13, 14 И отверстиям 4. Выступы 8 на затворе 5, ограничителе 3 или пластине 11 контактируют с упорной поверхностью 7 ограничителя или с поверхностью затвора 5 И протоводействуют прилипанию. Жидкость проходит по выемкам 9 И выходит в местах 10 за4 кромку затвора 5. Небольшие количества жидкости скапливаются в углублениях 12. Газ проникает по выемкам 9 по всей поверхности затвора 5, поэтому затвор 5 всегда своевременно отходит в сторону уплотняющей поверхности 6 седла 1. Формула изобретения1. Клапан компрессора, содержащий седло клапана, в котором выполнены проходные каналы для управляемой сре-дь 1,расположенный на расстоянии от сед-ла клапана ограничитель подъема с отводящими ответстиями и плоский затвор,который выполнен с возможностью возвратно-поступательного движения над проходными каналами между седлом И ограничителем, причем на седле клапана выполнена уплотняющая поверхность и на расстоянии от седла клапана - упорная поверхность для плоского затвора И по меньшей мере одна из контактирующих при подъеме плоского затвора поверхностей снабжена выступами, отличающийся тем, что с целью обеспечения бь 1 строго закрытия за счет устранения задержки, выступы распределены по всей поверхности и образуют между собой выемки в виде каналов, которые по меньшей мере в некоторых местах проходят до кромок затвора и выходят там свободно.2. Клапан по п. 1, отличающийся тем,что упорная поверхность образована ограничителем подъема.3. Клапан по п. 1, отличающийся тем,что между затвором и ограничителем подъема установлена по меньшей мере одна пластина, которая при открытом клапане прилегает к ограничителю подъема и со своей стороны образует упорную поверхность для затвора.5. Клапан по п. 1, отличающийся тем,что в выемках выполнены расположенные на расстоянии одно от другого дополнительные углубления.5 что вь 1 емкИ расположены рядами рядом И позади одна другой.7. Клапан по п. 1, отличающийся тем,что выступы И расположенные между ними выемки проходят параллельно друг другу поперечно по затвору или по взаимодействующей с ним упорной поверхности.8. Клапан по п. 1, отличающийся тем,что выступы И расположенные между ними выемки проходят радиально по затвору или по взаимодействующей с ним упорной поверхности.9. Клапан по п. 1, отличающийся тем,что выступы И расположенные между ними выемки образованы волнообразным выполнением дополнительной пластины,6 расположенной между затвором И упорной поверхностью ограничителя.10. Клапан по п. 1, отличающийся тем,что выступы по меньшей мере частично состоят из синтетического материала.11. Клапан по п. 1, отличающийся тем,что выступы состоят из ребер, которые расположены на расстоянии одно от другого концетрично от клапана.12. Клапан по п.1, отличающийся тем,что выступы состоят из ребер, которые окружают проходные каналы в затворе или в дополнительной пластине или отводящие отверстия в ограничителе подъема И через которые проходят наружу выемки в виде каналов.

МПК / Метки

МПК: F16K 15/08

Метки: компрессора, клапан
