Кольцевой клапан

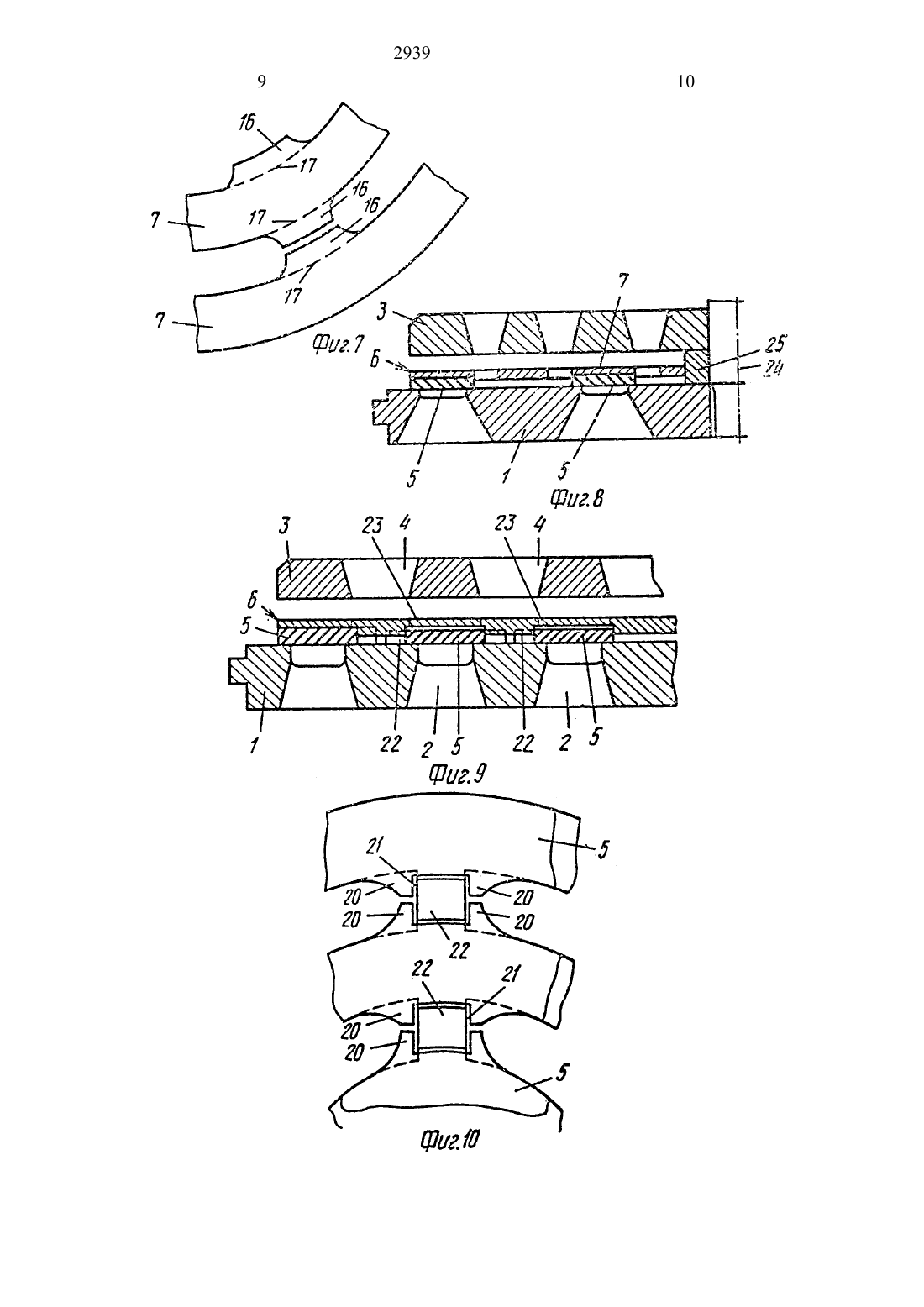

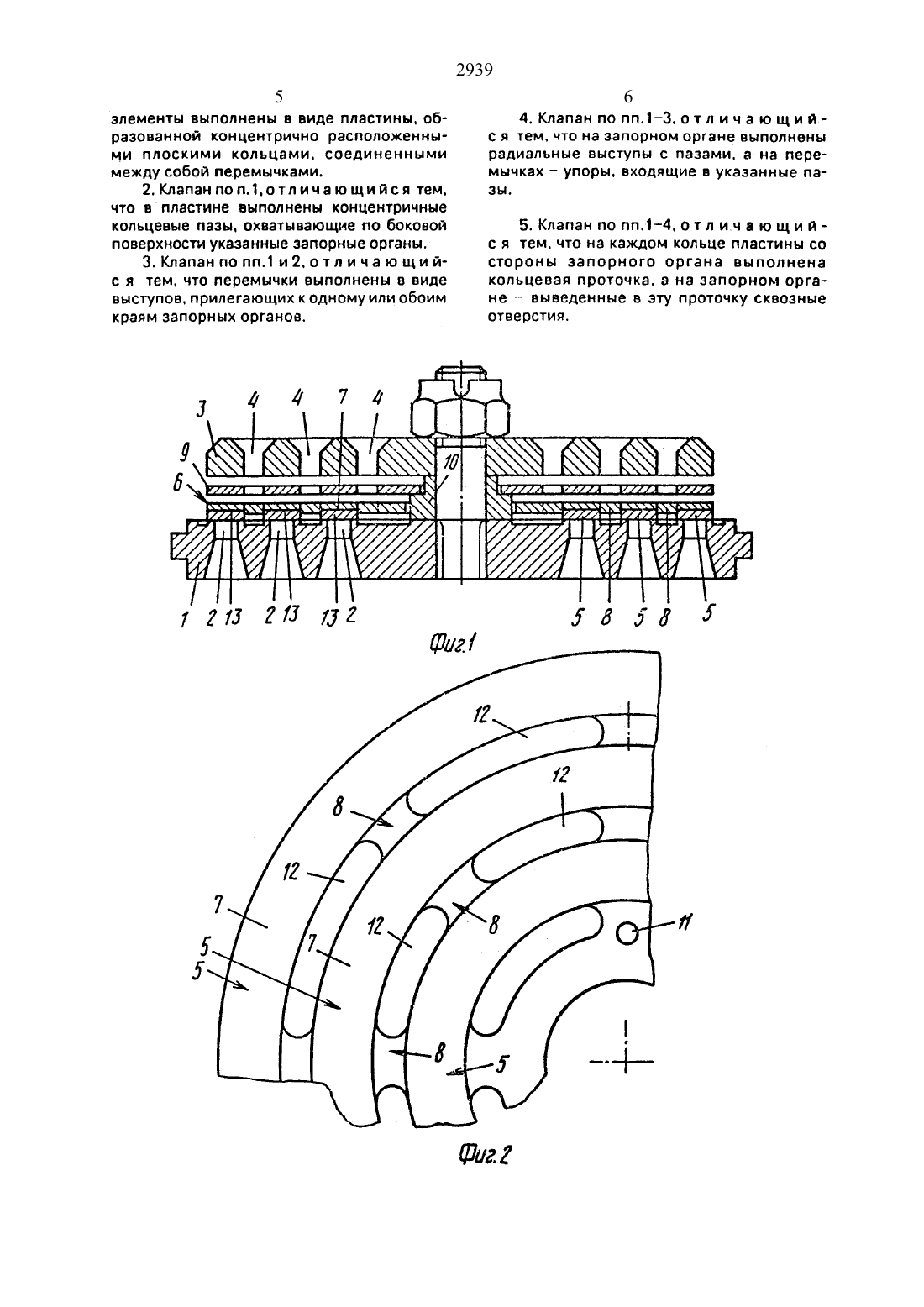

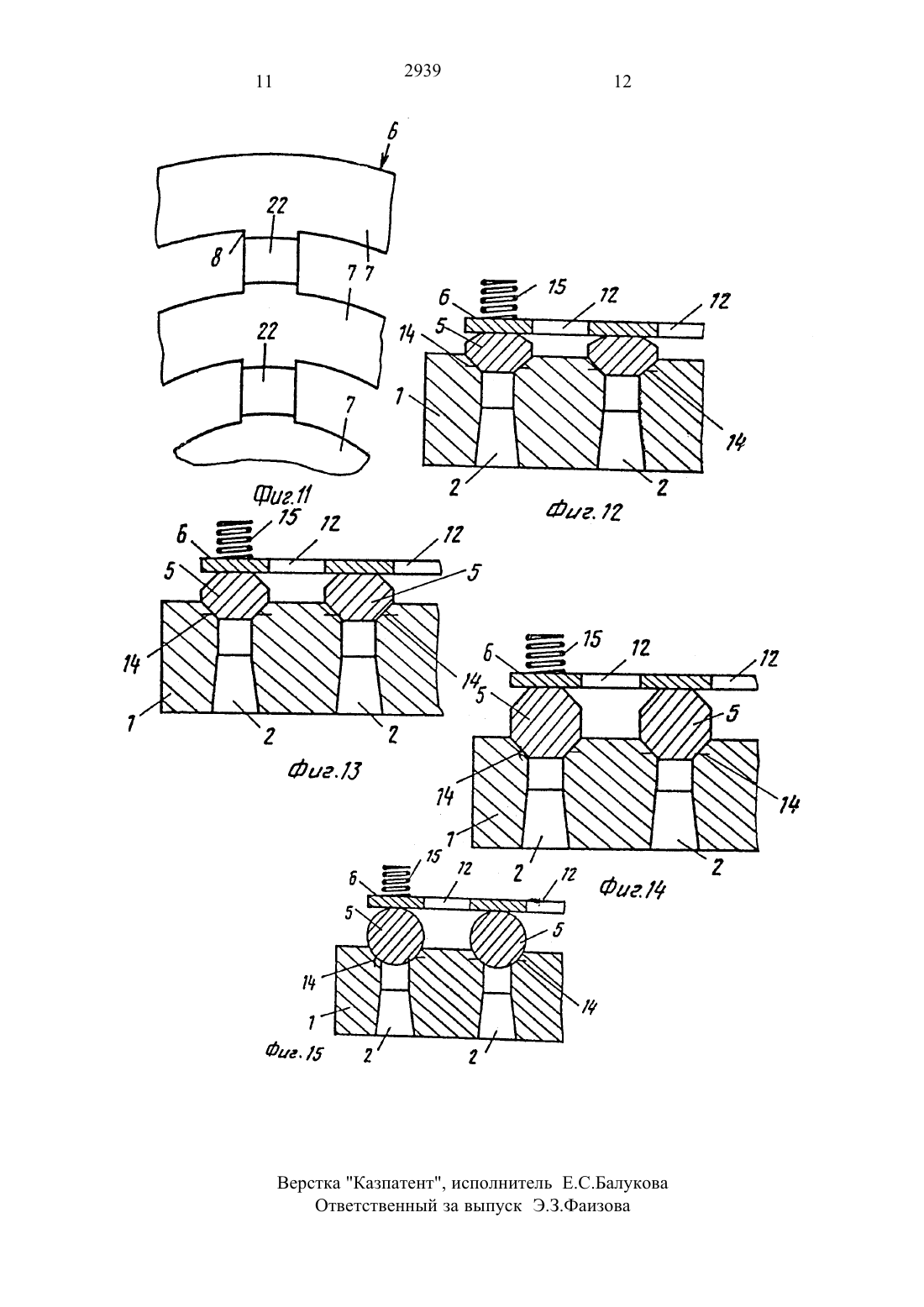

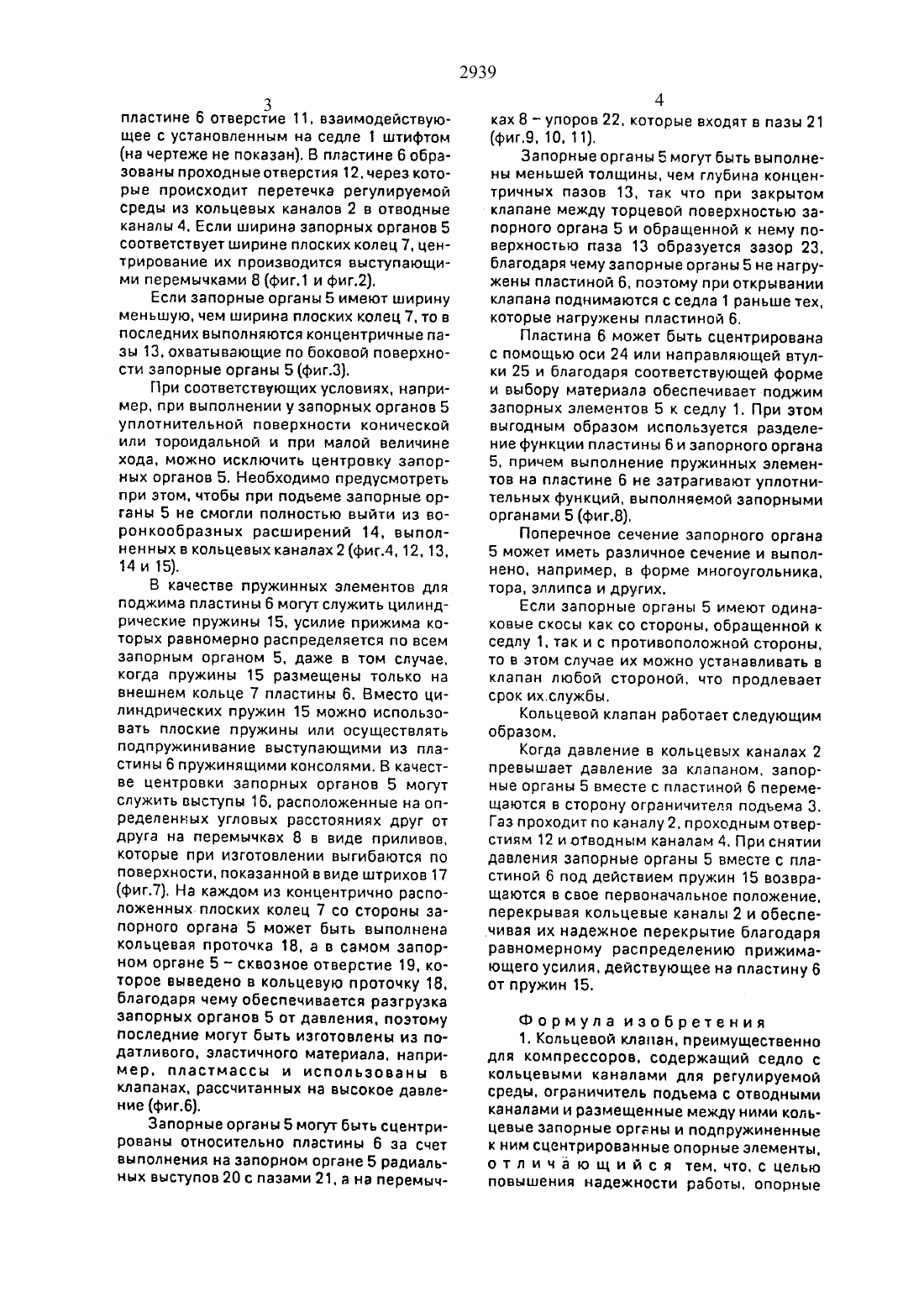

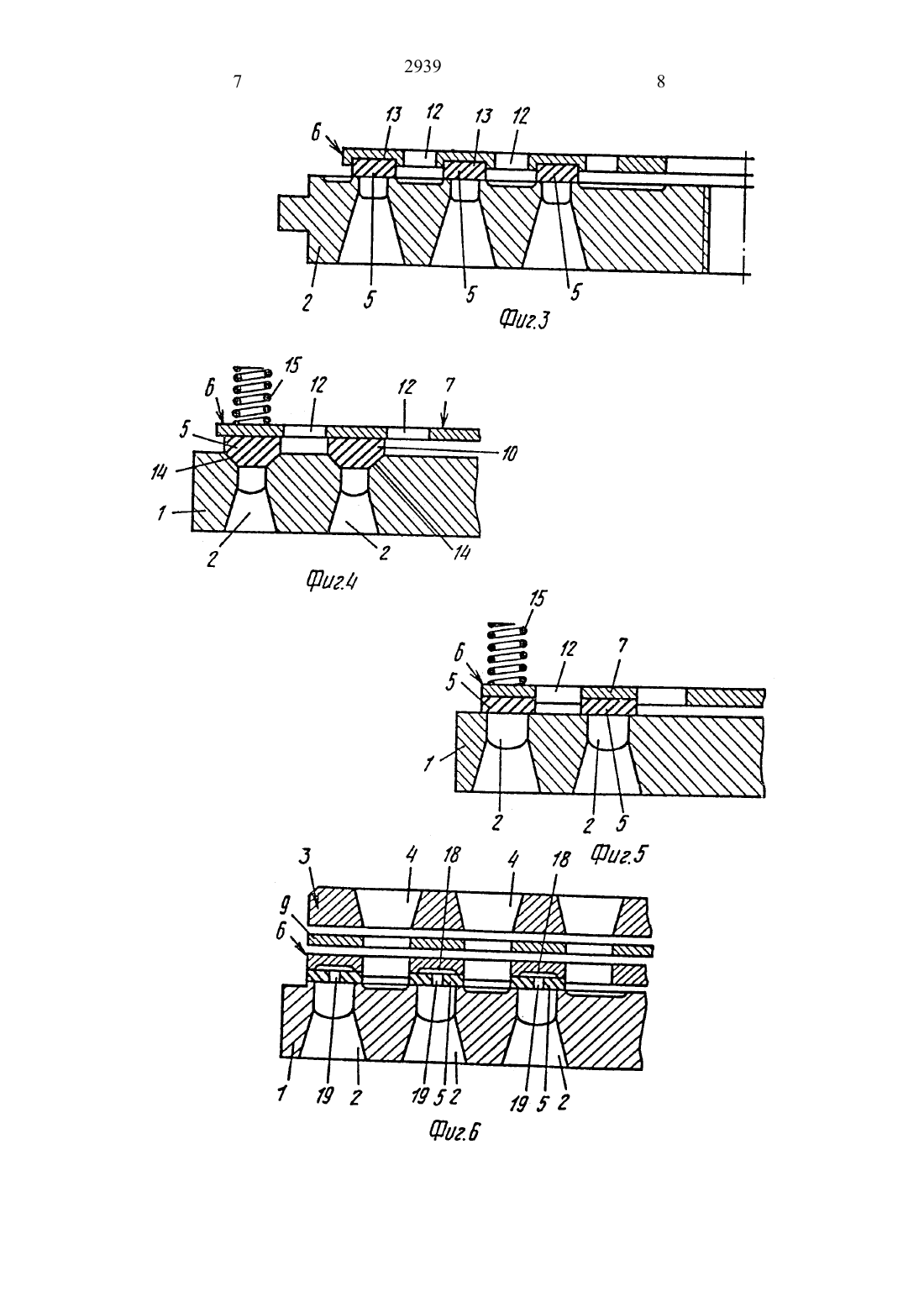

пластине б отверстие 11. взаимодействующее с установленным на седле 1 штифтом(на чертеже не показан). В пластине 6 образованы проходные отверстия 12. через которые происходит перетечка регулируемой среды из кольцевых каналов 2 в отводные каналы 4. Если ширина запорных органов 5 соответствует ширине плоских колец 7. центрирование их производится выступающими перемычками 8 (фиг.1 и фиг.2).Если запорные органы 5 имеют ширину меньшую. чем ширина плоских колец 7. то в последних выполняются концентричные пазы 13, охватывающие по боковой поверхности запорные органы 5 (фиг.З.При соответствующих условиях. например. при выполнении у запорных органов 5 уплотнительной поверхности конической или тороидальной и при малой величине хода. можно исключить центровку запорных органов 5. Необходимо предусмотреть при этом. чтобы при подъеме запорные органы 5 не смогли полностью выйти из воронкообразных расширений 14, выполненных в кольцевых каналах 2(фиг.4. 12.13. 14 и 15).В качестве пружинных элементов для поджима пластины 6 могут служить цилиндрические пружины 15. усилие прижима которых равномерно распределяется по всем запорным органом 5. даже в том случае. когда пружины 15 размещены только на внешнем кольце 7 пластины б. Вместо цилиндрических пружин 15 можно использовать плоские пружины или осуществлять подпружинивание выступающими из пластины 6 пружинящими консолями. В качестве центровки запорных органов 5 могут служить выступы 16. расположенные на определенных угловых расстояниях друг от друга на перемычках 8 в виде приливов. которые при изготовлении выгибаются по поверхности, показанной в виде штрихов 17(фиг.7. На каждом из концентрично расположенных плоских колец 7 со стороны запорного органа 5 может быть выполнена кольцевая проточка 18. а в самом запорном органе 5 - сквозное отверстие 19. которое выведено в кольцевую проточку 18. благодаря чему обеспечивается разгрузка запорных органов 5 от давления. поэтому последние могут быть изготовлены из податливого. эластичного материала. например. пластмассы и использованы в клапанах. рассчитанных на высокое давление (фиг.6).Запорные органы 5 могут быть сцентрированы относительно пластины 6 за счет выполнения на запорном органе 5 радиальных выступов 20 с пазами 21. а на перемыч 2939Запорные органы 5 могут быть выполнены меньшей толщины, чем глубина концентричных пазов 13. так что при закрытом клапане между торцевой поверхностью запорного органа 5 и обращенной к нему поверхностью паза 13 образуется зазор 23. благодаря чему запорные органы 5 не нагружены пластиной 6. поэтому при открывании клапана поднимаются с седла 1 раньше тех. которые нагрукены пластиной 6.Пластина б может быть сцентрирована с помощью оси 24 или направляющей втулки 25 и благодаря соответствующей форме и выбору материала обеспечивает поджим запорных элементов 5 к седлу 1. При этом выгодным образом используется разделение функции пластины 6 и запорного органа 5. причем выполнение пружинных элементов на пластине 6 не затрагивают уплотнительных функций. выполняемой запорными органами 5 (фиг.8).Поперечное сечение запорного органа 5 может иметь различное сечение и выполнено. например. в форме многоугольника. тора. эллипса и других.Если запорные органы 5 имеют одинаковые скосы как со стороны. обращенной к седлу 1. так и с противоположной стороны,то в этом случае их можно устанавливать в клапан любой стороной. что продлевает срок их.службы.Кольцевой клапан работает следующим образом.Когда давление в кольцевых каналах 2 превышает давление за клапаном. запорные органы 5 вместе с пластиной 6 перемещаются в сторону ограничителя подъема 3. Газ проходит по каналу 2. проходным отверстиям 12 и отводным каналам 4. При снятии давления запорные органы 5 вместе с пластиной 6 под действием пружин 15 возвращаются в свое первоначальное положение. перекрывая кольцевые каналы 2 и обеспе чивая их надежное перекрытие благодаряравномерному распределению прижимающего усилия. действующее на пластину 6 от пружин 15.1. Кольцевой клапан. преимущественно для компрессоров. содержащий седло с кольцевыми каналами для регулируемой среды. ограничитель подъема с отводными каналами и размещенные между ними кольцевые запорные органы и подпружиненные к ним сцентрированные опорные элементы. отличающийся тем.что.сцелью повышения надежности работы. опорныеэлементы выполнены в виде пластины. образованной концентрично расположенными плоскими кольцами. соединенными между собой перемычками.2. Клапан по пщотличающийся тем. что в пластине выполнены концентричные кольцевые пазы. охватывающие по боковой поверхности указанные запорные органы.3. Клапан по пп.1 и 2.отл ича ю щи йс я тем. что перемычки выполнены в виде выступов. прилегающих к одному или обоим краям запорных органов.4. Клапан по пп.1 З.отлича ющийс я тем. что на запорном органе выполнены радиальные выступы с пазами. а на перемычках упоры. входящие в указанные пазы.5. Клапан по пп.14. отл ич а ю щи йс я тем. что на каждом кольце пластины со стороны запорного органа выполнена кольцевая проточка. а на запорном органе выведенные в эту проточку сквозные отверстия.
