Способ очистки газов от сернистых соединений

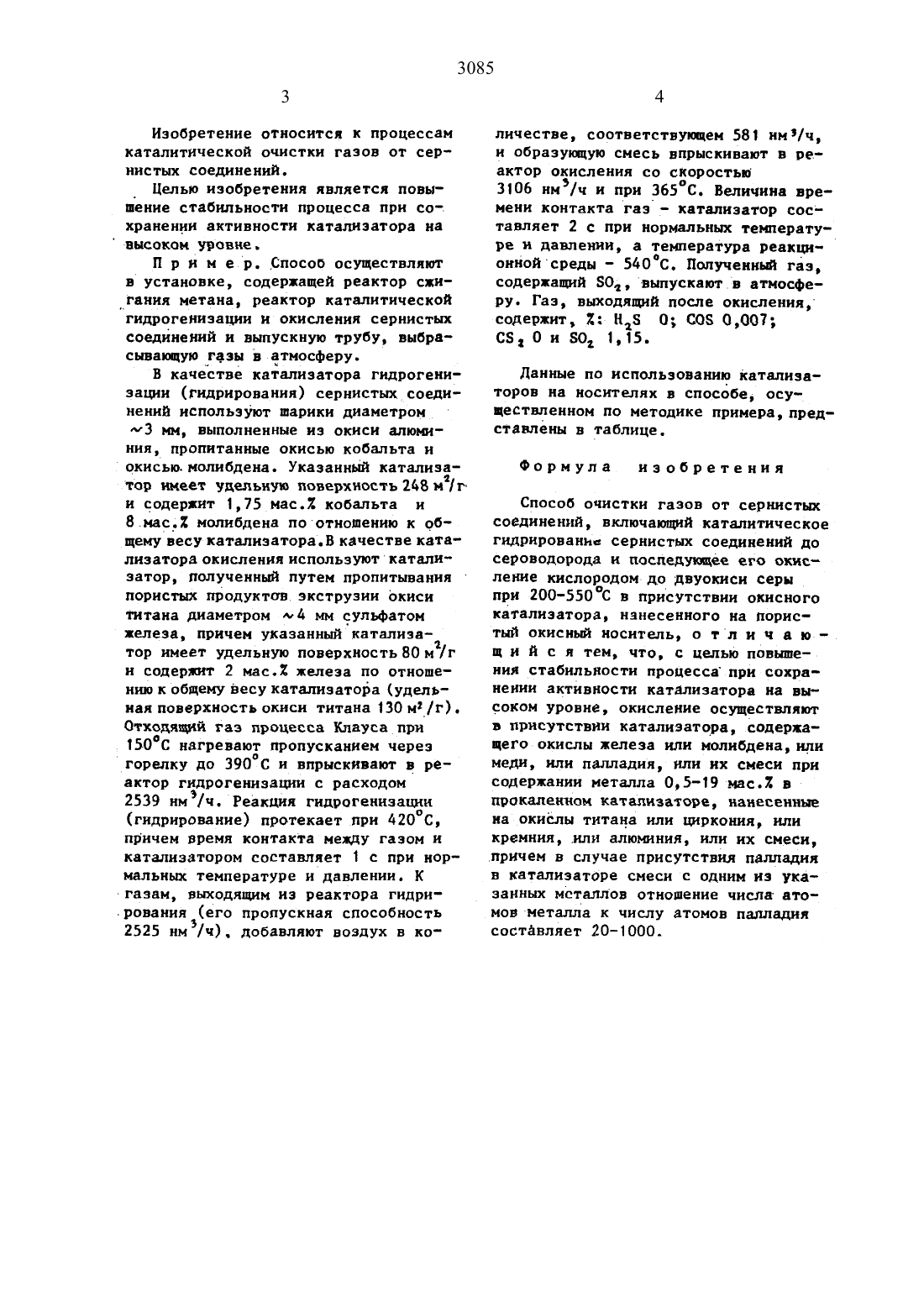

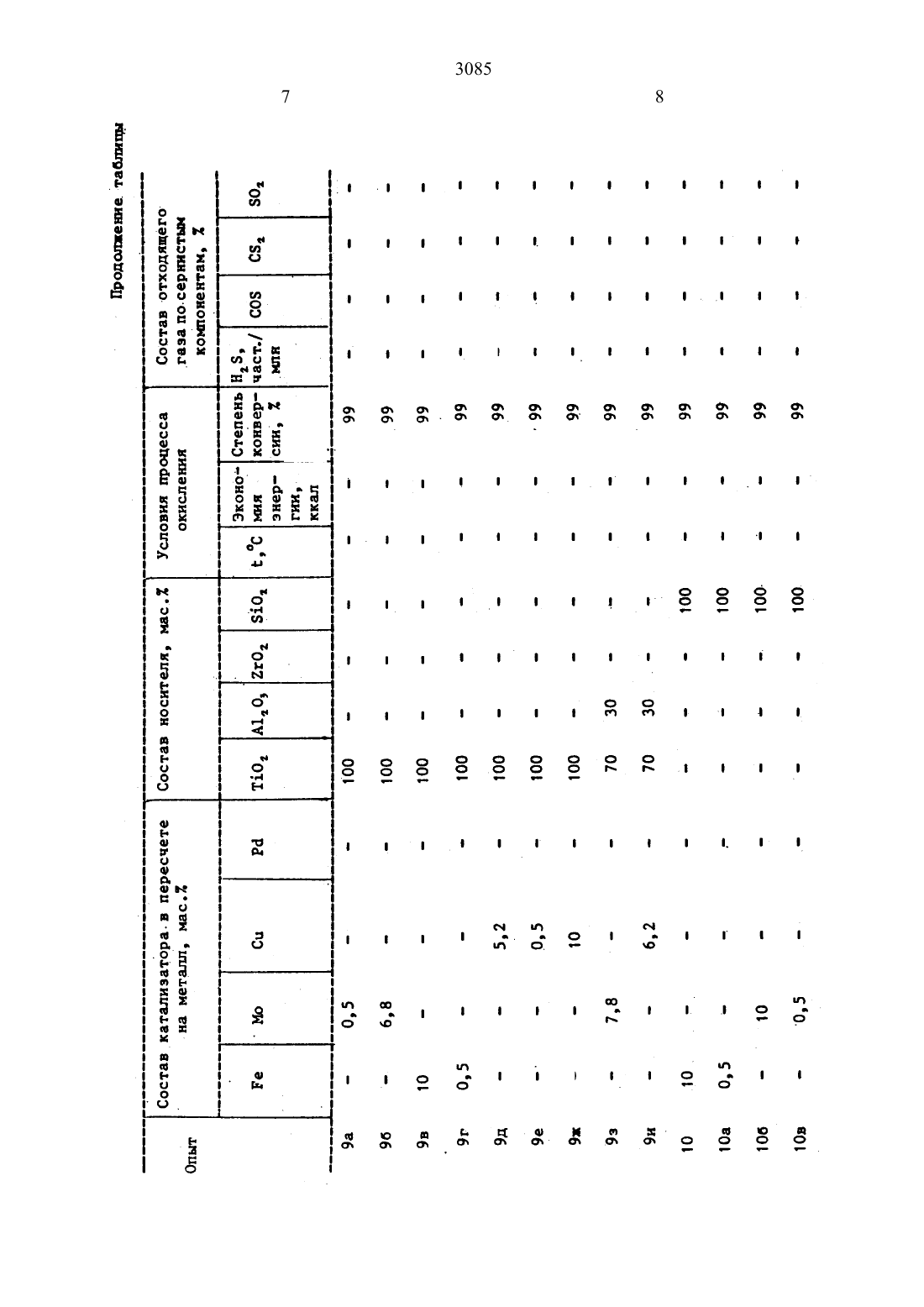

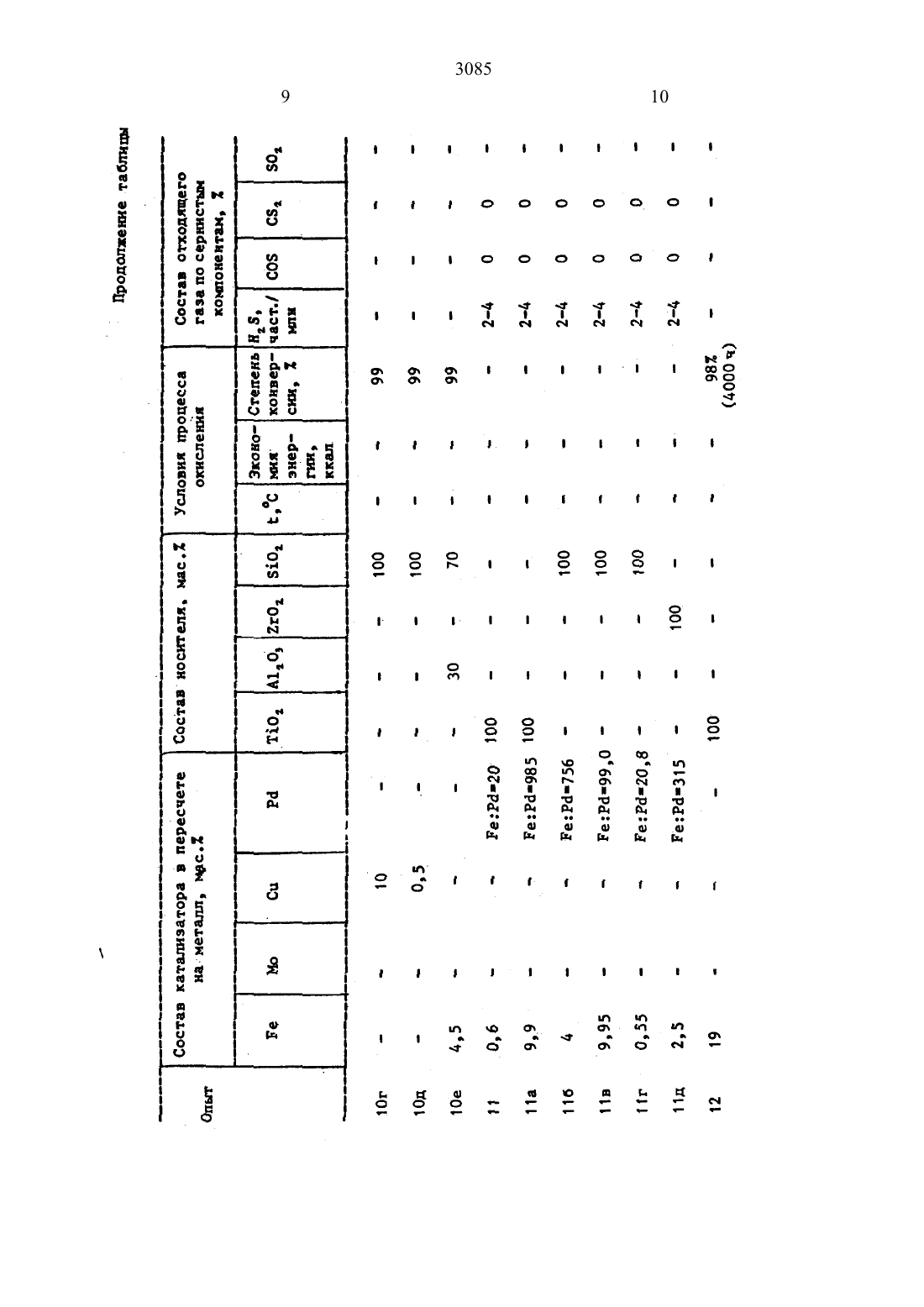

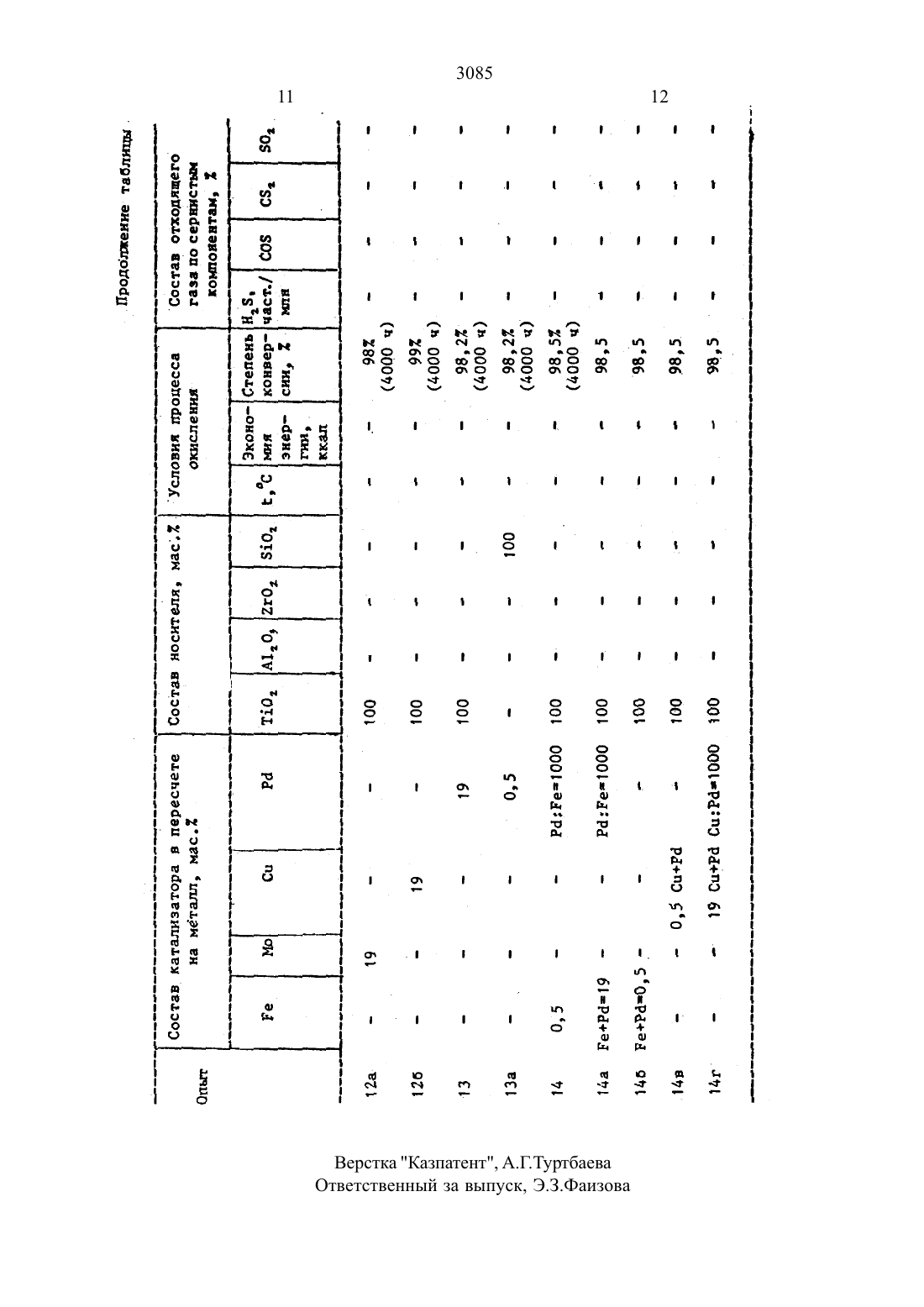

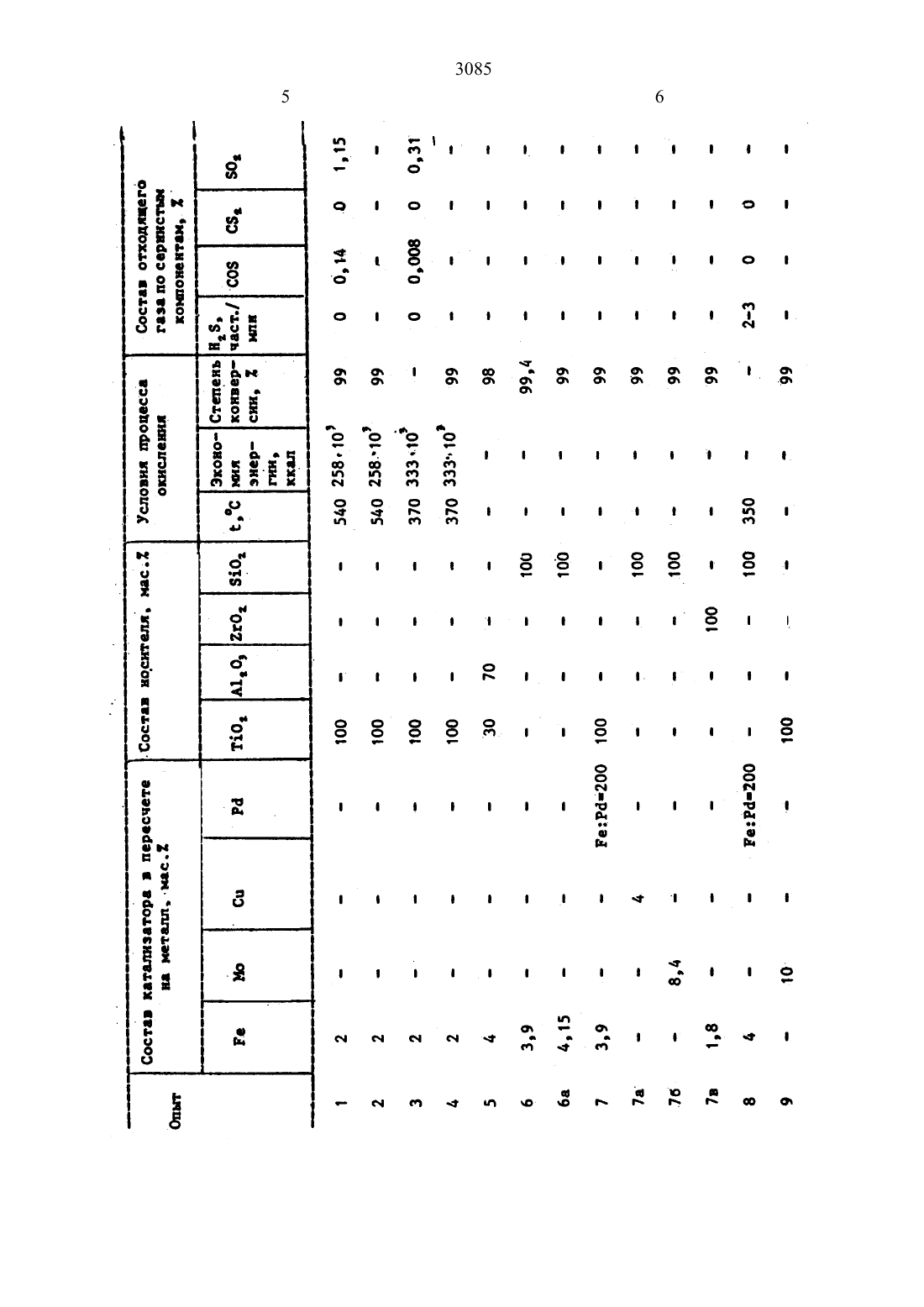

Изобретение относится к процессам каталитической очистки газов от сернистым соединений.Целью изобретения является повышение стабилъноетн процесса при сохранении активности катализатора наП р и м ер. Способ осуществляют в установке, содержащей реактор сжигания метана, реактор каталитической гидрогенизация и окисления сернистым соединений и выпускную трубу, выбрасывающую газы в.атмосферу.В качестве катализатора гидрогенизацшн (гидрирования) сернистых соединеннй используют шарики диаметром МЗ мм, выполненные из окиси алюмния, пропитанные окисью кобальта иокисью.моли 6 дена. Указанный катализатор нмеет удельную поверхность 248 ма/ги содержит 1,75 мас.2 кобальта и В.мас,1 молибдена по отношению к общемувесукатализатора.Вкачествекатализатораокисленняиспользуюткатализатор, полученный путем пропитывания пористых продуктов экструэии окиси титана диаметром д мм сульфатом железа, причем указанный катализатор имеет удельную поверхность 80 ма/г н содержит 2 мас.2 железа по отношеншо к общему весу катализатора (удельнаяповерхностьокиси титана 130 м/г). Отходящмй газ процесса Клауса при(гидрирование) протекает при 420 С,причем время контакта между газом и катализатором составляет 1 с при нормальным температуре и давлении. Кгазам, выходящим из реактора гидриличестве, соответствующем 581 нм/ч, н образующую смесь впрыскивают в ре актор окисления со скоростью3106 нм/ч и при 365 С. Величина времени контакта газ - катализатор сос тавляет 2 с при нормальных температу ре и давлении, а температура реакционнойсреды 540 С. Полученный газ,содержащий 80,выпускают в атмосферу. Газ, выходящй после окисления,содержит, 2 Н 18 0 С 08 0,007данные по использованию катализаторов на носителях в способе, осуществленном по методике примерапредставлены в таблице .Способ очистки газов от сернистых соединений, включающий каталитическое гидрирование сернистых соединений до сероводорода и последующее его окисление кислородом-др двуокиси серы при 20 О 550 С в присутствии окисного катализатора, нанесенного на пористый окисный носитель, о тл и ч а ю.Ц и й с я тем, что, с цепью повышения стабильности процессапри сохранении активности катализатора на высоком уровне, окисление осуществляют в присутствии катализатора, содержацего окислы железа или молибдена,нлн меди, или палладия, или их смеси при содержании металла 0,519 мас.2 в прокаленном катализаторе, нанесенные на окислы титана или цркония, или кремния, или алюминия, или их смеси, ПРИЧЕМ В СЛУЧЗЕ ПРИСУТСТВИЯ ПЗЛЛЗДИЯв катализаторе смеси с одним из указанных металлов отношение числа атомов металла к числу атомов палладия составляет 20-1000.дашь . . Е. к ЕЕ. нашим . 8 752, диализ. . Е г Вы они он Зн Е З ох. та Еопово локоны . .КООКО ФООФО авиации К-ОЩ АКФООЩ ПЮЬОООк иьщоиоихок Ельоашдои ов шип.оьовччокьо ццьооошов животу сдоциои бы павиана солона
