Аппарат водонагревательный проточный газовый с бойлером

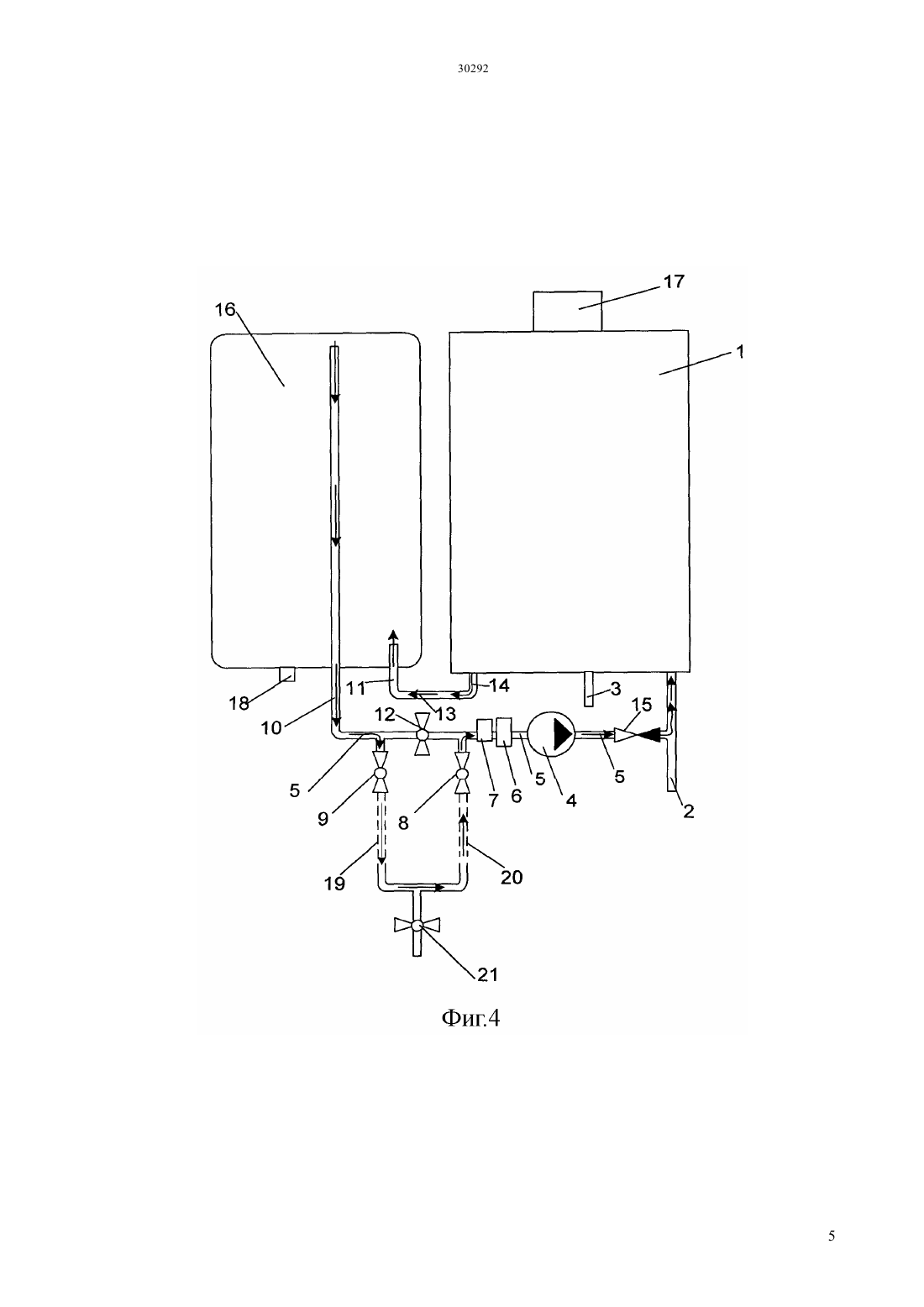

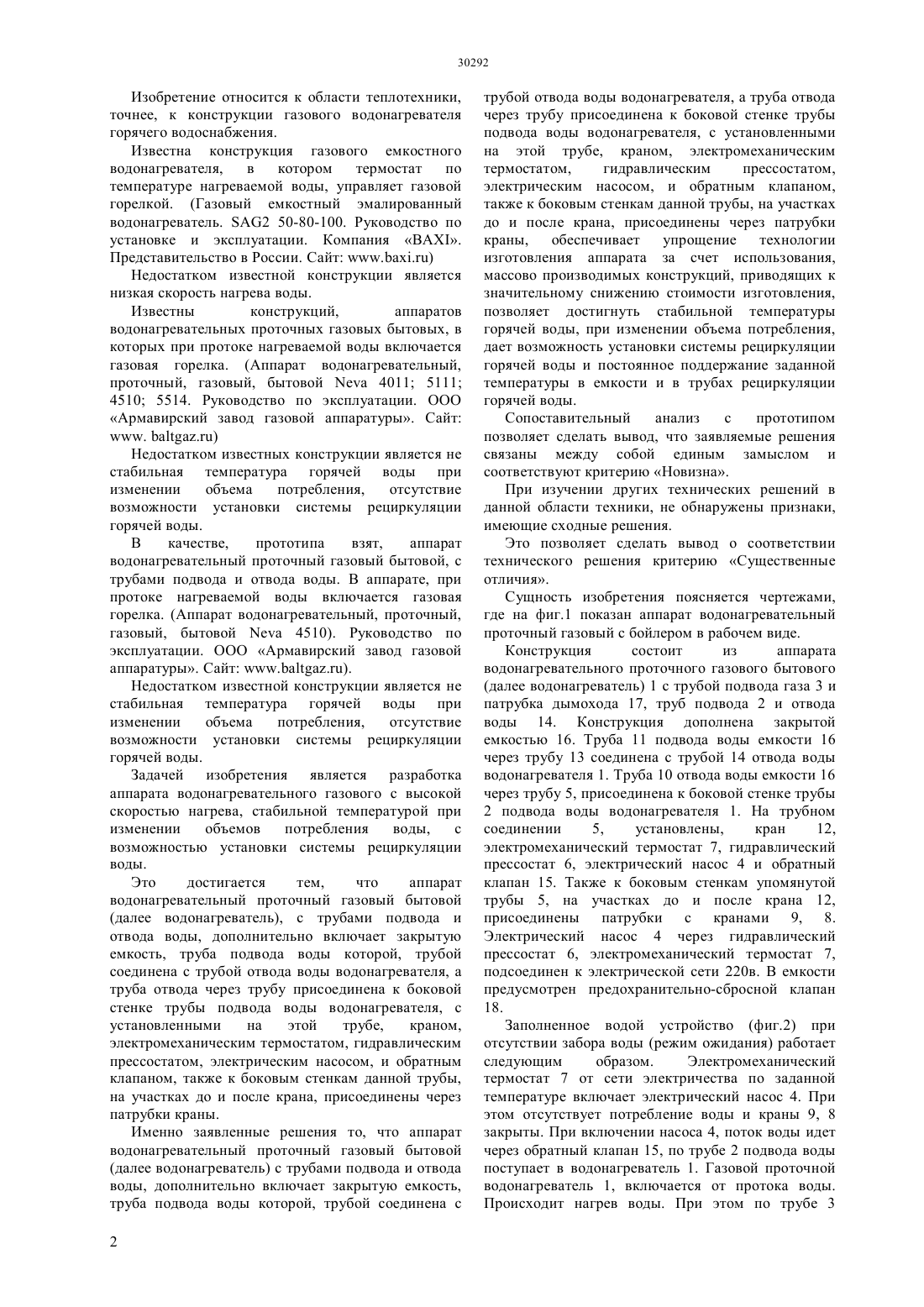

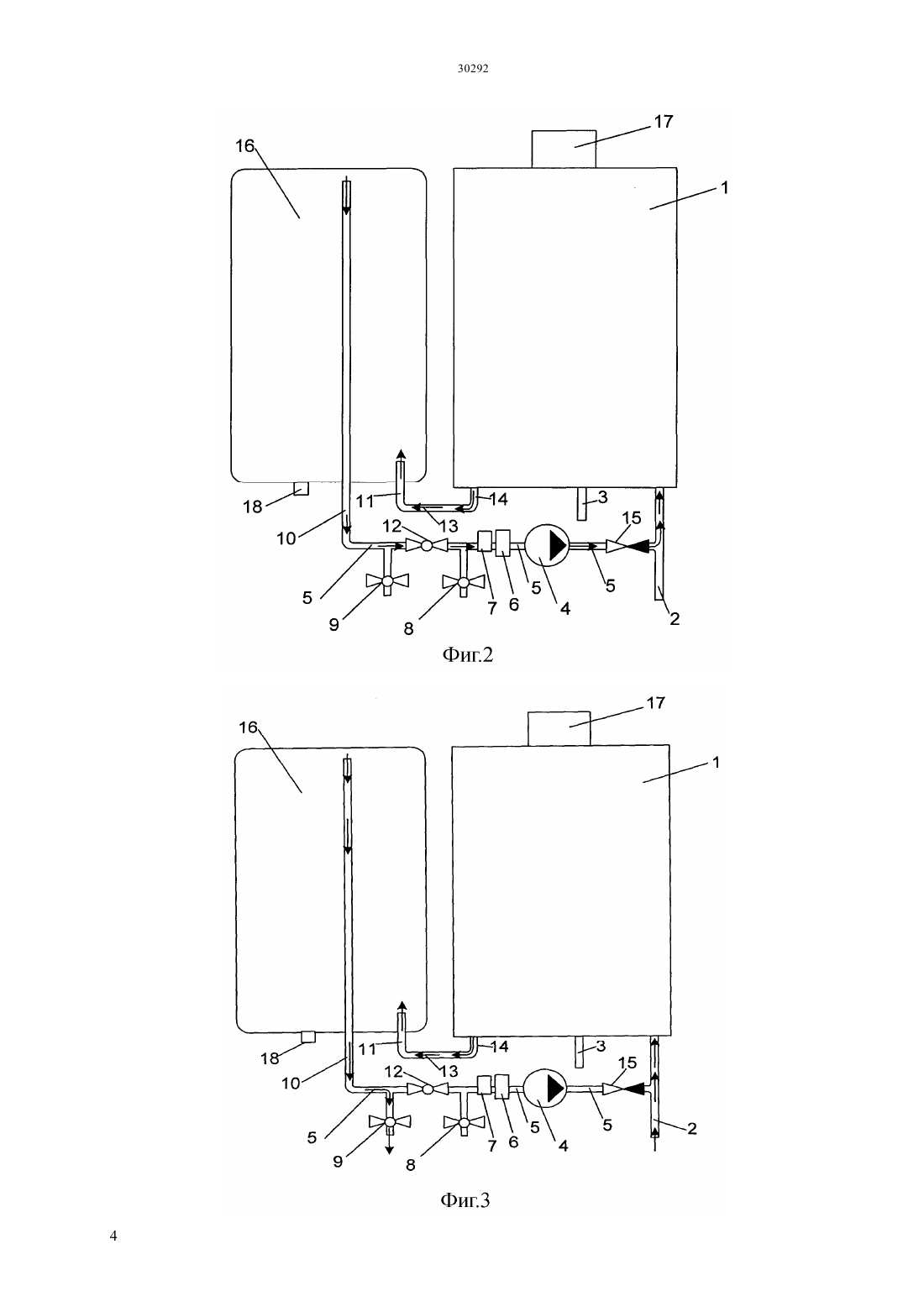

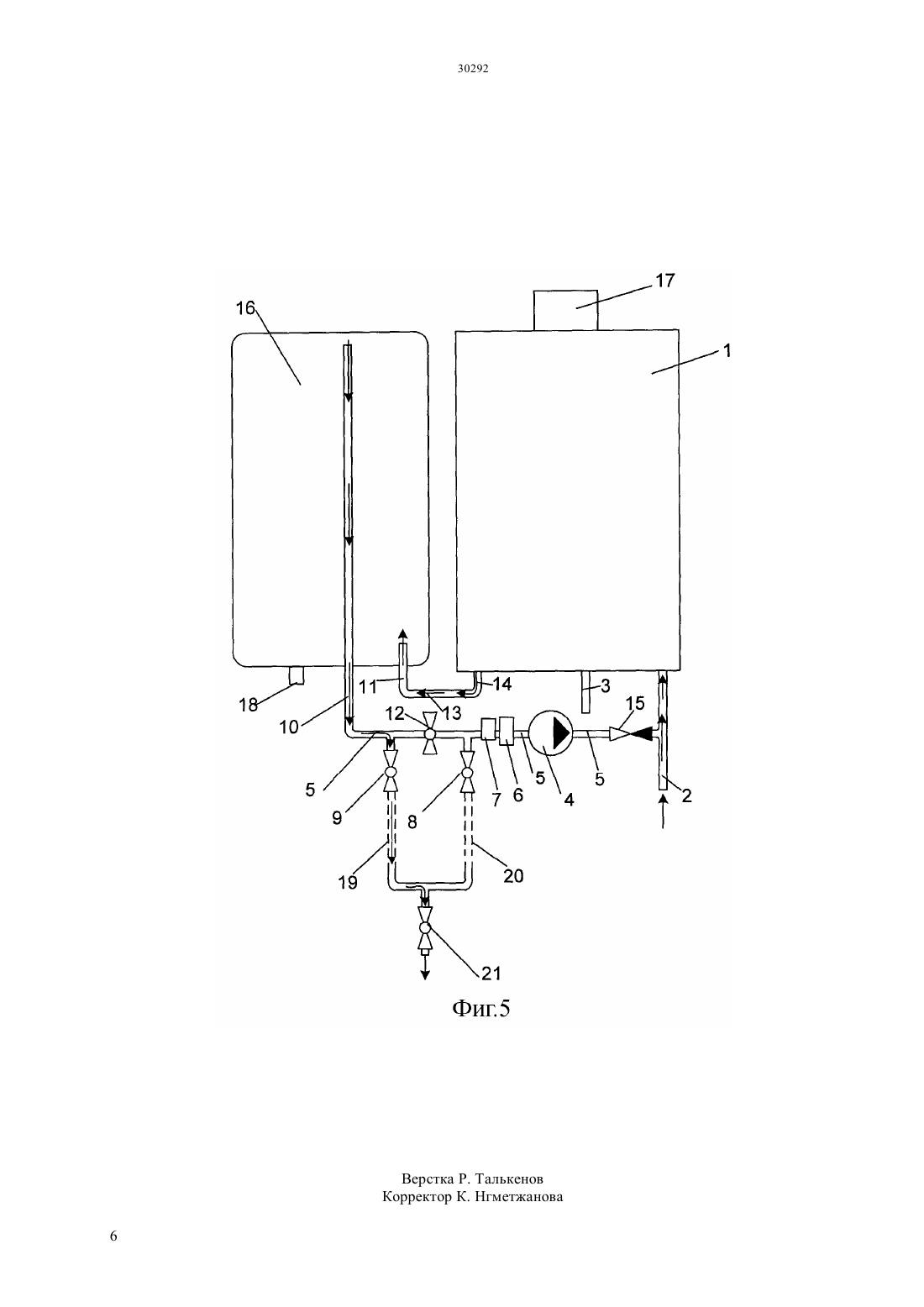

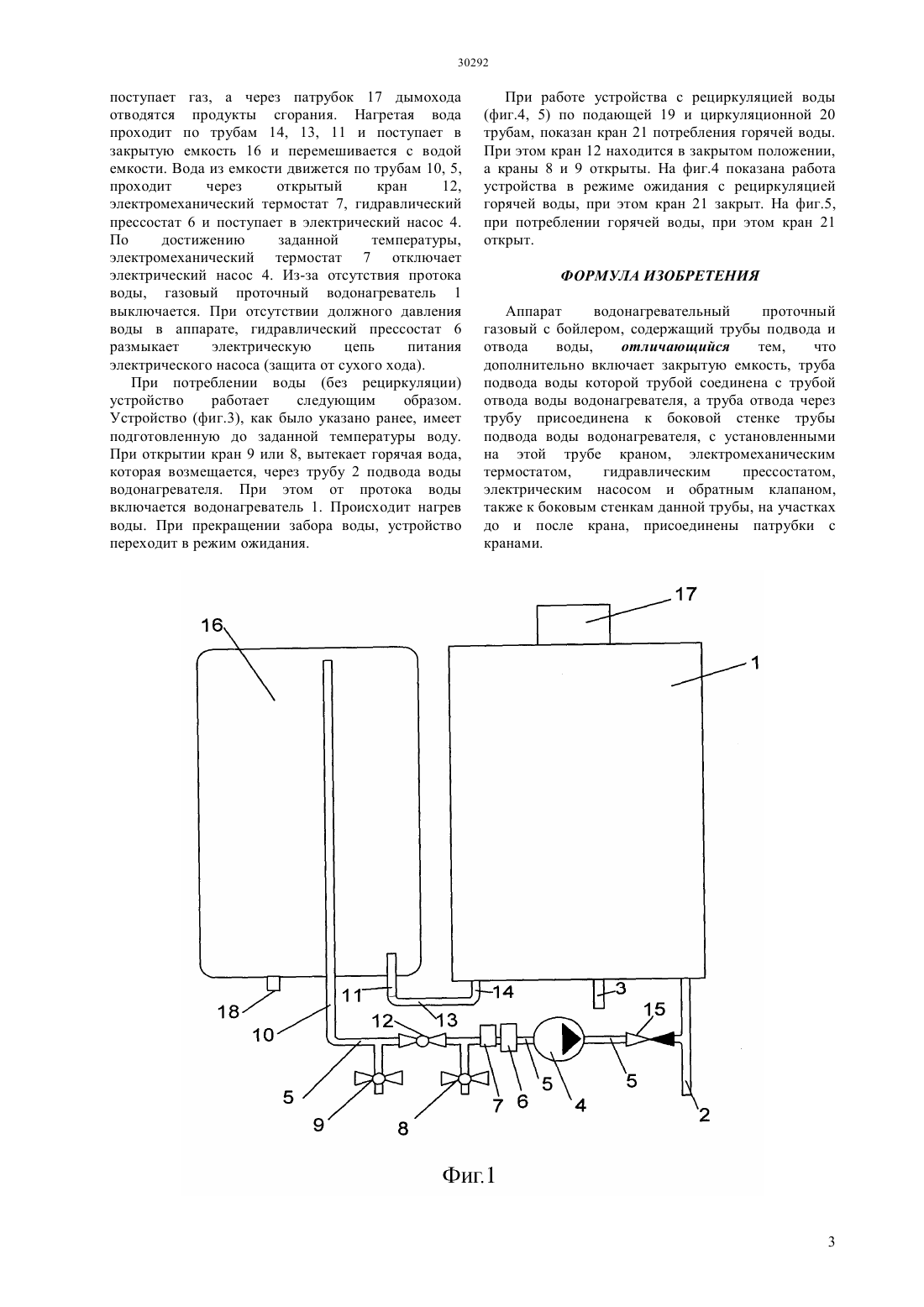

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Задачей изобретения является разработка конструкции газового водонагревателя горячего водоснабжения с высокой скоростью нагрева,стабильной температурой при изменении объемов потребления воды, возможностью установки системы рециркуляции воды. Это достигается тем,что аппарат водонагревательный проточный газовый бытовой(далее водонагреватель), с трубами подвода и отвода воды, дополнительно включает закрытую емкость, труба подвода воды которой, трубой соединена с трубой отвода воды водонагревателя, а труба отвода через трубу присоединена к боковой стенке трубы подвода воды водонагревателя, с установленными на этой трубе,краном,электромеханическим термостатом, гидравлическим прессостатом, электрическим насосом, и обратным клапаном, также к боковым стенкам данной трубы,на участках до и после крана, присоединены патрубки с кранами.(56) Тамилин М. Двухконтурный котел с бойлером послойного нагрева / , 2013,/////1 147.2496061 2, 20.10.2013112361 1, 10.01.2012 Аппарат водонагревательный проточный газовый бытовой НЕВА 4510 // Инструкция по монтажу, обслуживанию и ремонту 3227-00.000 ИМ. Санкт-Петербург, 2007(54) АППАРАТ ВОДОНАГРЕВАТЕЛЬНЫЙ ПРОТОЧНЫЙ ГАЗОВЫЙ С БОЙЛЕРОМ(57) Изобретение относится к области теплотехники, точнее, к конструкции газового водонагревателя горячего водоснабжения. Изобретение относится к области теплотехники,точнее, к конструкции газового водонагревателя горячего водоснабжения. Известна конструкция газового емкостного водонагревателя,в котором термостат по температуре нагреваемой воды, управляет газовой горелкой. (Газовый емкостный эмалированный водонагреватель. 2 50-80-100. Руководство по установке и эксплуатации. Компания ВАХ. Представительство в России. Сайт ) Недостатком известной конструкции является низкая скорость нагрева воды. Известны конструкций,аппаратов водонагревательных проточных газовых бытовых, в которых при протоке нагреваемой воды включается газовая горелка. (Аппарат водонагревательный,проточный, газовый, бытовой 4011 5111 4510 5514. Руководство по эксплуатации. ООО Армавирский завод газовой аппаратуры. Сайт. .) Недостатком известных конструкции является не стабильная температура горячей воды при изменении объема потребления,отсутствие возможности установки системы рециркуляции горячей воды. В качестве,прототипа взят,аппарат водонагревательный проточный газовый бытовой, с трубами подвода и отвода воды. В аппарате, при протоке нагреваемой воды включается газовая горелка. (Аппарат водонагревательный, проточный,газовый, бытовой 4510). Руководство по эксплуатации. ООО Армавирский завод газовой аппаратуры. Сайт ). Недостатком известной конструкции является не стабильная температура горячей воды при изменении объема потребления,отсутствие возможности установки системы рециркуляции горячей воды. Задачей изобретения является разработка аппарата водонагревательного газового с высокой скоростью нагрева, стабильной температурой при изменении объемов потребления воды,с возможностью установки системы рециркуляции воды. Это достигается тем,что аппарат водонагревательный проточный газовый бытовой(далее водонагреватель), с трубами подвода и отвода воды, дополнительно включает закрытую емкость, труба подвода воды которой, трубой соединена с трубой отвода воды водонагревателя, а труба отвода через трубу присоединена к боковой стенке трубы подвода воды водонагревателя, с установленными на этой трубе,краном,электромеханическим термостатом, гидравлическим прессостатом, электрическим насосом, и обратным клапаном, также к боковым стенкам данной трубы,на участках до и после крана, присоединены через патрубки краны. Именно заявленные решения то, что аппарат водонагревательный проточный газовый бытовой(далее водонагреватель) с трубами подвода и отвода воды, дополнительно включает закрытую емкость,труба подвода воды которой, трубой соединена с 2 трубой отвода воды водонагревателя, а труба отвода через трубу присоединена к боковой стенке трубы подвода воды водонагревателя, с установленными на этой трубе, краном, электромеханическим термостатом,гидравлическим прессостатом,электрическим насосом, и обратным клапаном,также к боковым стенкам данной трубы, на участках до и после крана, присоединены через патрубки краны, обеспечивает упрощение технологии изготовления аппарата за счет использования,массово производимых конструкций, приводящих к значительному снижению стоимости изготовления,позволяет достигнуть стабильной температуры горячей воды, при изменении объема потребления,дает возможность установки системы рециркуляции горячей воды и постоянное поддержание заданной температуры в емкости и в трубах рециркуляции горячей воды. Сопоставительный анализ с прототипом позволяет сделать вывод, что заявляемые решения связаны между собой единым замыслом и соответствуют критерию Новизна. При изучении других технических решений в данной области техники, не обнаружены признаки,имеющие сходные решения. Это позволяет сделать вывод о соответствии технического решения критерию Существенные отличия. Сущность изобретения поясняется чертежами,где на фиг.1 показан аппарат водонагревательный проточный газовый с бойлером в рабочем виде. Конструкция состоит из аппарата водонагревательного проточного газового бытового(далее водонагреватель) 1 с трубой подвода газа 3 и патрубка дымохода 17, труб подвода 2 и отвода воды 14. Конструкция дополнена закрытой емкостью 16. Труба 11 подвода воды емкости 16 через трубу 13 соединена с трубой 14 отвода воды водонагревателя 1. Труба 10 отвода воды емкости 16 через трубу 5, присоединена к боковой стенке трубы 2 подвода воды водонагревателя 1. На трубном соединении 5,установлены,кран 12,электромеханический термостат 7, гидравлический прессостат 6, электрический насос 4 и обратный клапан 15. Также к боковым стенкам упомянутой трубы 5, на участках до и после крана 12,присоединены патрубки с кранами 9, 8. Электрический насос 4 через гидравлический прессостат 6, электромеханический термостат 7,подсоединен к электрической сети 220 в. В емкости предусмотрен предохранительно-сбросной клапан 18. Заполненное водой устройство (фиг.2) при отсутствии забора воды (режим ожидания) работает следующим образом. Электромеханический термостат 7 от сети электричества по заданной температуре включает электрический насос 4. При этом отсутствует потребление воды и краны 9, 8 закрыты. При включении насоса 4, поток воды идет через обратный клапан 15, по трубе 2 подвода воды поступает в водонагреватель 1. Газовой проточной водонагреватель 1, включается от протока воды. Происходит нагрев воды. При этом по трубе 3 поступает газ, а через патрубок 17 дымохода отводятся продукты сгорания. Нагретая вода проходит по трубам 14, 13, 11 и поступает в закрытую емкость 16 и перемешивается с водой емкости. Вода из емкости движется по трубам 10, 5,проходит через открытый кран 12,электромеханический термостат 7, гидравлический прессостат 6 и поступает в электрический насос 4. По достижению заданной температуры,электромеханический термостат 7 отключает электрический насос 4. Из-за отсутствия протока воды, газовый проточный водонагреватель 1 выключается. При отсутствии должного давления воды в аппарате, гидравлический прессостат 6 размыкает электрическую цепь питания электрического насоса (защита от сухого хода). При потреблении воды (без рециркуляции) устройство работает следующим образом. Устройство (фиг.3), как было указано ранее, имеет подготовленную до заданной температуры воду. При открытии кран 9 или 8, вытекает горячая вода,которая возмещается, через трубу 2 подвода воды водонагревателя. При этом от протока воды включается водонагреватель 1. Происходит нагрев воды. При прекращении забора воды, устройство переходит в режим ожидания. При работе устройства с рециркуляцией воды(фиг.4, 5) по подающей 19 и циркуляционной 20 трубам, показан кран 21 потребления горячей воды. При этом кран 12 находится в закрытом положении,а краны 8 и 9 открыты. На фиг.4 показана работа устройства в режиме ожидания с рециркуляцией горячей воды, при этом кран 21 закрыт. На фиг.5,при потреблении горячей воды, при этом кран 21 открыт. ФОРМУЛА ИЗОБРЕТЕНИЯ Аппарат водонагревательный проточный газовый с бойлером, содержащий трубы подвода и отвода воды,отличающийся тем,что дополнительно включает закрытую емкость, труба подвода воды которой трубой соединена с трубой отвода воды водонагревателя, а труба отвода через трубу присоединена к боковой стенке трубы подвода воды водонагревателя, с установленными на этой трубе краном, электромеханическим термостатом,гидравлическим прессостатом,электрическим насосом и обратным клапаном,также к боковым стенкам данной трубы, на участках до и после крана, присоединены патрубки с кранами.
