Водонагреватель проточный

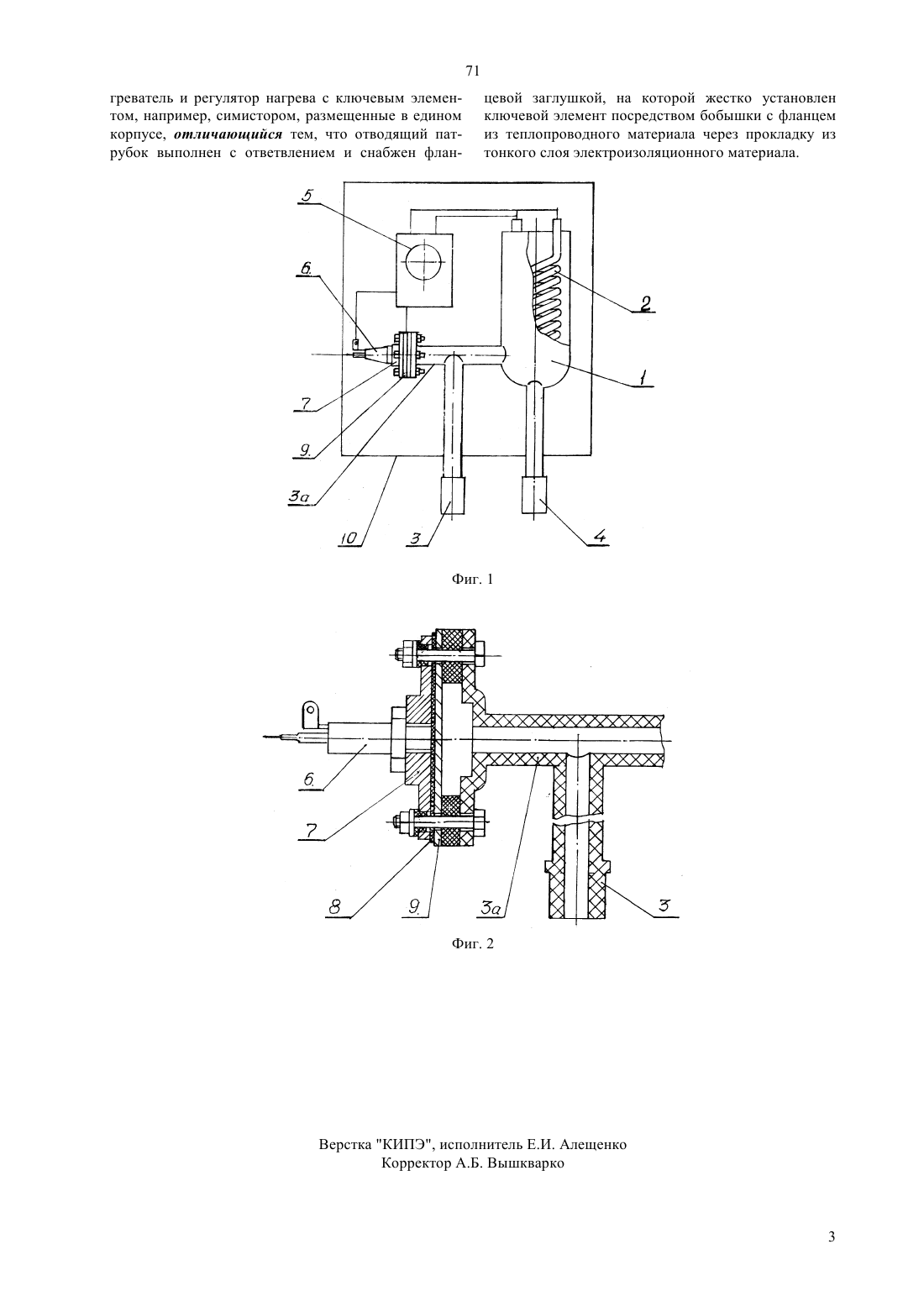

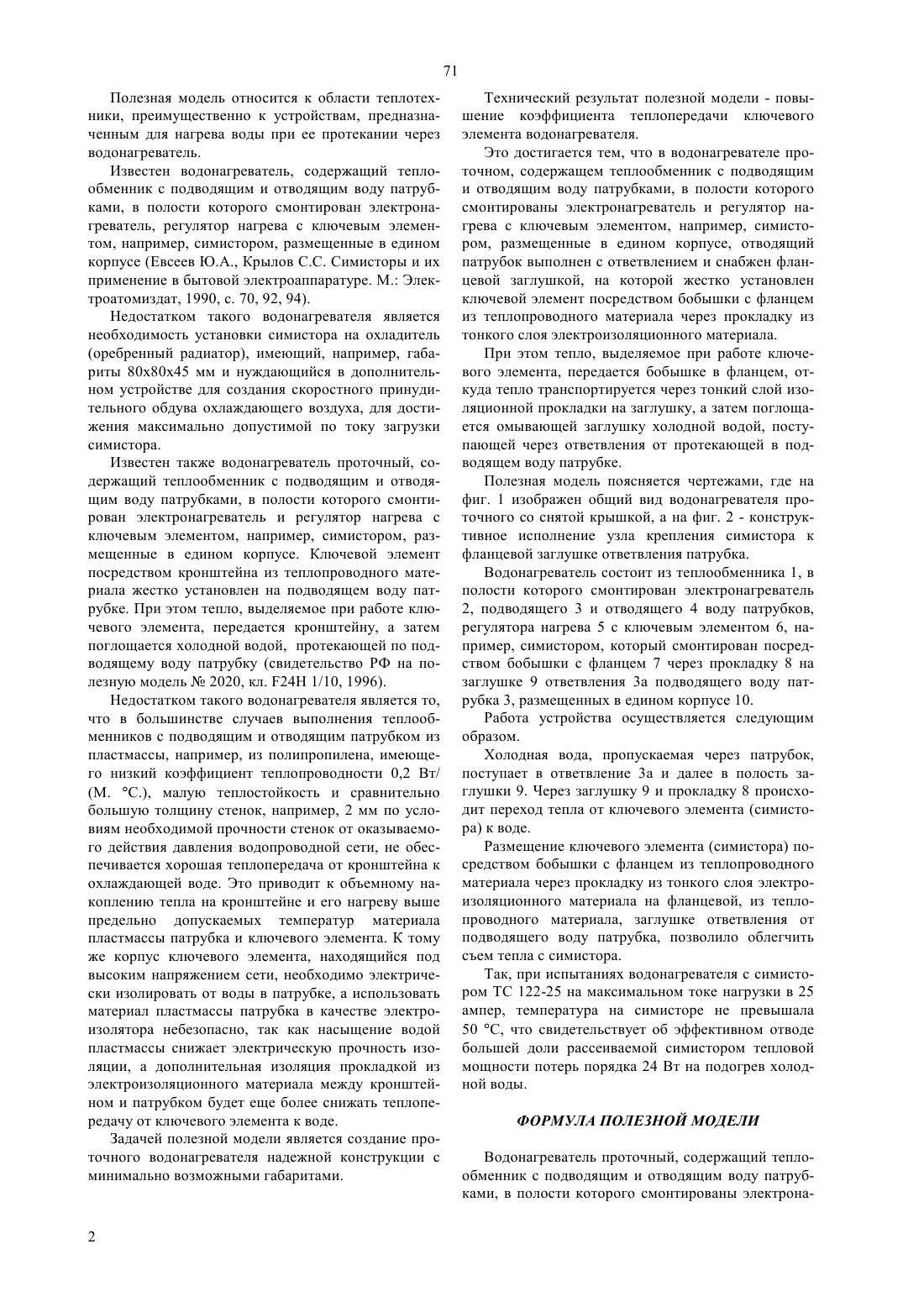

(51)7 24 1/10 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(72) Бодня Александр АнатольевичБолотов Владимир АлександровичСалмин Валентин ЛеонидовичХакимов Кшкембай Булатович Шапошников Олег Евгеньевич(73) Филиал 21 Дочернего государственного предприятия Енбек-Костанай Республиканского государственного предприятия Енбек Министерства внутренних дел Республики Казахстан(56) Патентна полезную модель 2020, кл. 24 Н 1/10, 1996(57) Полезная модель относится к области теплотехники, преимущественно к устройствам, предназна ченным для нагрева воды при ее протекании через водонагреватель. Технический результат полезной модели - повышение коэффициента теплопередачи ключевого элемента водонагревателя. В водонагревателе проточном, содержащем теплообменник с подводящим и отводящим воду патрубками, в полости которого смонтированы электронагреватель и регулятор нагрева с ключевым элементом, например, симистором, размещенные в едином корпусе, отводящий патрубок выполнен с ответвлением и снабжен фланцевой заглушкой, на которой жестко установлен ключевой элемент посредством бобышки с фланцем из теплопроводного материала через прокладку из тонкого слоя электроизоляционного материала. 71 Полезная модель относится к области теплотехники, преимущественно к устройствам, предназначенным для нагрева воды при ее протекании через водонагреватель. Известен водонагреватель, содержащий теплообменник с подводящим и отводящим воду патрубками, в полости которого смонтирован электронагреватель, регулятор нагрева с ключевым элементом, например, симистором, размещенные в едином корпусе (Евсеев Ю.А., Крылов С.С. Симисторы и их применение в бытовой электроаппаратуре. М. Электроатомиздат, 1990, с. 70, 92, 94). Недостатком такого водонагревателя является необходимость установки симистора на охладитель(оребренный радиатор), имеющий, например, габариты 80 х 80 х 45 мм и нуждающийся в дополнительном устройстве для создания скоростного принудительного обдува охлаждающего воздуха, для достижения максимально допустимой по току загрузки симистора. Известен также водонагреватель проточный, содержащий теплообменник с подводящим и отводящим воду патрубками, в полости которого смонтирован электронагреватель и регулятор нагрева с ключевым элементом, например, симистором, размещенные в едином корпусе. Ключевой элемент посредством кронштейна из теплопроводного материала жестко установлен на подводящем воду патрубке. При этом тепло, выделяемое при работе ключевого элемента, передается кронштейну, а затем поглощается холодной водой, протекающей по подводящему воду патрубку (свидетельство РФ на полезную модель 2020, кл. 24 Н 1/10, 1996). Недостатком такого водонагревателя является то,что в большинстве случаев выполнения теплообменников с подводящим и отводящим патрубком из пластмассы, например, из полипропилена, имеющего низкий коэффициент теплопроводности 0,2 Вт/(М. С.), малую теплостойкость и сравнительно большую толщину стенок, например, 2 мм по условиям необходимой прочности стенок от оказываемого действия давления водопроводной сети, не обеспечивается хорошая теплопередача от кронштейна к охлаждающей воде. Это приводит к объемному накоплению тепла на кронштейне и его нагреву выше предельно допускаемых температур материала пластмассы патрубка и ключевого элемента. К тому же корпус ключевого элемента, находящийся под высоким напряжением сети, необходимо электрически изолировать от воды в патрубке, а использовать материал пластмассы патрубка в качестве электроизолятора небезопасно, так как насыщение водой пластмассы снижает электрическую прочность изоляции, а дополнительная изоляция прокладкой из электроизоляционного материала между кронштейном и патрубком будет еще более снижать теплопередачу от ключевого элемента к воде. Задачей полезной модели является создание проточного водонагревателя надежной конструкции с минимально возможными габаритами. Технический результат полезной модели - повышение коэффициента теплопередачи ключевого элемента водонагревателя. Это достигается тем, что в водонагревателе проточном, содержащем теплообменник с подводящим и отводящим воду патрубками, в полости которого смонтированы электронагреватель и регулятор нагрева с ключевым элементом, например, симистором, размещенные в едином корпусе, отводящий патрубок выполнен с ответвлением и снабжен фланцевой заглушкой, на которой жестко установлен ключевой элемент посредством бобышки с фланцем из теплопроводного материала через прокладку из тонкого слоя электроизоляционного материала. При этом тепло, выделяемое при работе ключевого элемента, передается бобышке в фланцем, откуда тепло транспортируется через тонкий слой изоляционной прокладки на заглушку, а затем поглощается омывающей заглушку холодной водой, поступающей через ответвления от протекающей в подводящем воду патрубке. Полезная модель поясняется чертежами, где на фиг. 1 изображен общий вид водонагревателя проточного со снятой крышкой, а на фиг. 2 - конструктивное исполнение узла крепления симистора к фланцевой заглушке ответвления патрубка. Водонагреватель состоит из теплообменника 1, в полости которого смонтирован электронагреватель 2, подводящего 3 и отводящего 4 воду патрубков,регулятора нагрева 5 с ключевым элементом 6, например, симистором, который смонтирован посредством бобышки с фланцем 7 через прокладку 8 на заглушке 9 ответвления 3 а подводящего воду патрубка 3, размещенных в едином корпусе 10. Работа устройства осуществляется следующим образом. Холодная вода, пропускаемая через патрубок,поступает в ответвление 3 а и далее в полость заглушки 9. Через заглушку 9 и прокладку 8 происходит переход тепла от ключевого элемента (симистора) к воде. Размещение ключевого элемента (симистора) посредством бобышки с фланцем из теплопроводного материала через прокладку из тонкого слоя электроизоляционного материала на фланцевой, из теплопроводного материала, заглушке ответвления от подводящего воду патрубка, позволило облегчить съем тепла с симистора. Так, при испытаниях водонагревателя с симистором ТС 122-25 на максимальном токе нагрузки в 25 ампер, температура на симисторе не превышала 50 С, что свидетельствует об эффективном отводе большей доли рассеиваемой симистором тепловой мощности потерь порядка 24 Вт на подогрев холодной воды. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Водонагреватель проточный, содержащий теплообменник с подводящим и отводящим воду патрубками, в полости которого смонтированы электрона 71 греватель и регулятор нагрева с ключевым элементом, например, симистором, размещенные в едином корпусе, отличающийся тем, что отводящий патрубок выполнен с ответвлением и снабжен флан цевой заглушкой, на которой жестко установлен ключевой элемент посредством бобышки с фланцем из теплопроводного материала через прокладку из тонкого слоя электроизоляционного материала.
