Отопительный бытовой аппарат с водяным контуром

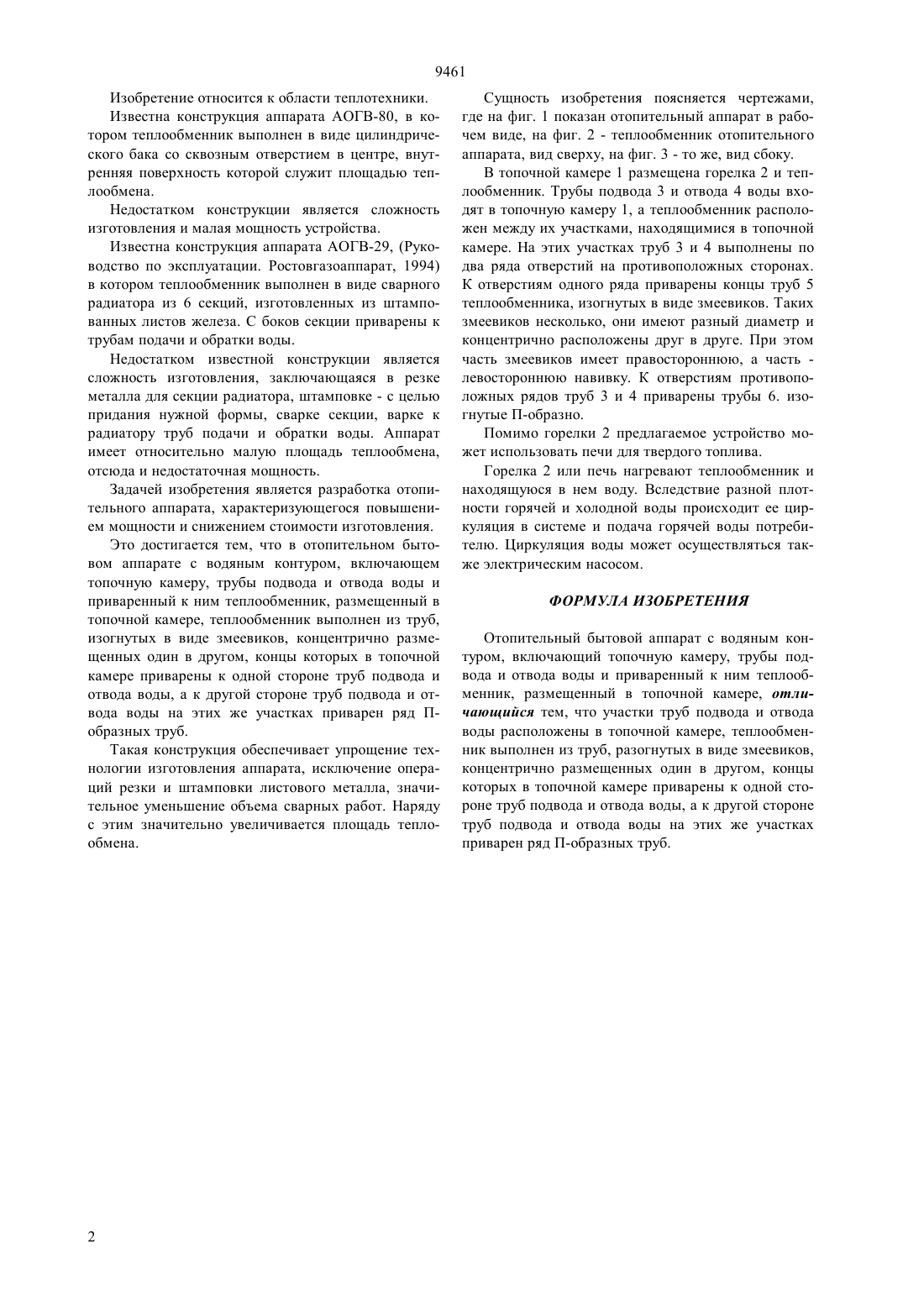

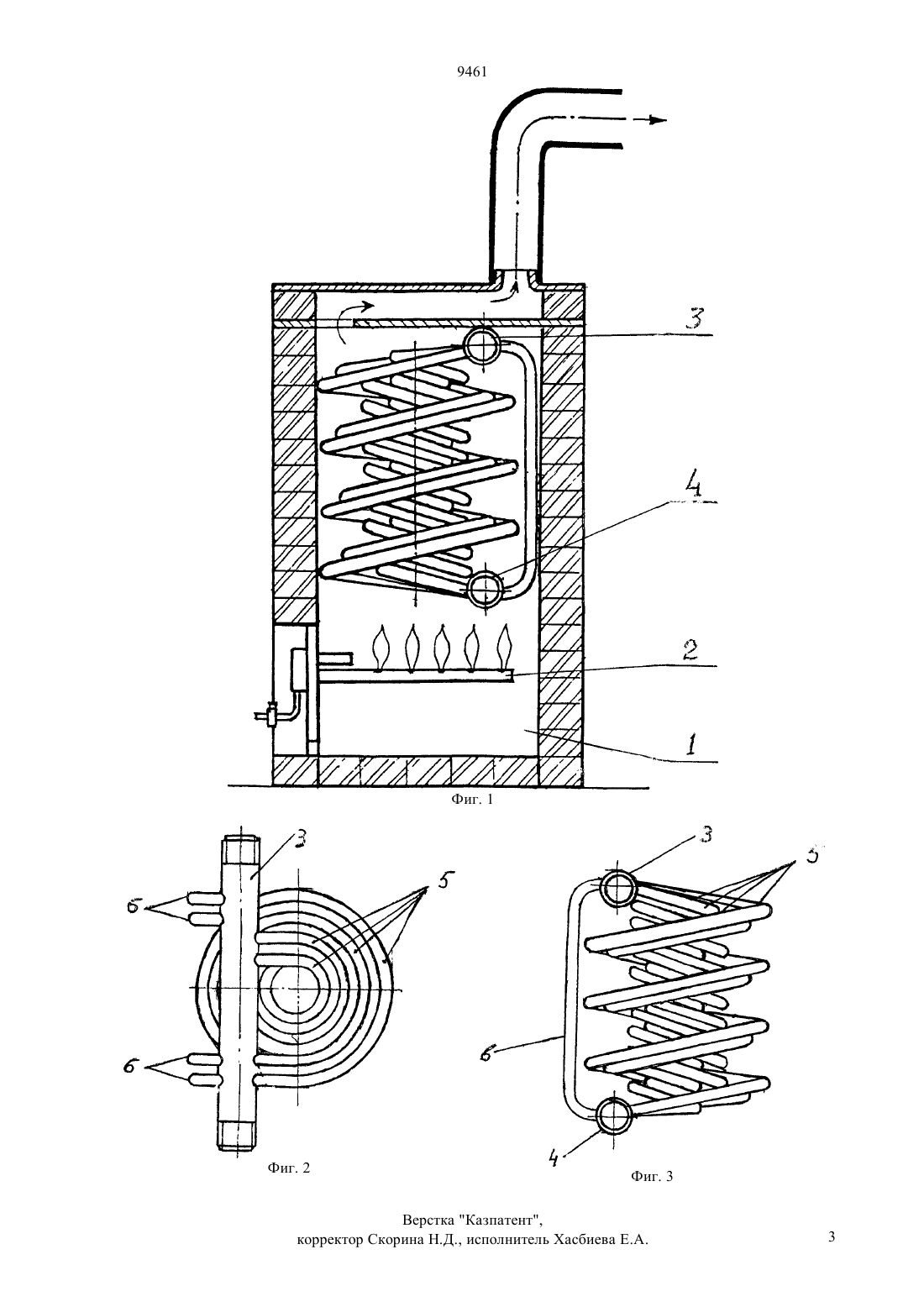

(51)6 24 1/14 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(76) Избагамбетов Наурзбай Кайрахметович Картбаев Саламат Нагашибаевич Абылхатов Женис Абдуллович(56) Аппарат отопительный газовый бытовой с водяным контуром. Модель 2216-08. Руководство по эксплуатации. Ростов-на-Дону, Ростовгазоаппарат,1994(54) ОТОПИТЕЛЬНЫЙ БЫТОВОЙ АППАРАТ С ВОДЯНЫМ КОНТУРОМ Техническим результатом изобретения является повышение мощности и снижение стоимости изготовления отопительного аппарата. Это достигается тем, что в отопительном бытовом аппарате с водяным контуром, включающем топочную камеру, трубы подвода и отвода воды и приваренный к ним теплообменник, размещенный в топочной камере, теплообменник выполнен из труб,изогнутых в виде змеевиков, концентрично размещенных один в другом, концы которых в топочной камере приварены к одной стороне труб подвода и отвода воды, а к другой стороне труб подвода и отвода воды на этих же участках приварен ряд Побразных труб. 9461 Изобретение относится к области теплотехники. Известна конструкция аппарата АОГВ-80, в котором теплообменник выполнен в виде цилиндрического бака со сквозным отверстием в центре, внутренняя поверхность которой служит площадью теплообмена. Недостатком конструкции является сложность изготовления и малая мощность устройства. Известна конструкция аппарата АОГВ-29, (Руководство по эксплуатации. Ростовгазоаппарат, 1994) в котором теплообменник выполнен в виде сварного радиатора из 6 секций, изготовленных из штампованных листов железа. С боков секции приварены к трубам подачи и обратки воды. Недостатком известной конструкции является сложность изготовления, заключающаяся в резке металла для секции радиатора, штамповке - с целью придания нужной формы, сварке секции, варке к радиатору труб подачи и обратки воды. Аппарат имеет относительно малую площадь теплообмена,отсюда и недостаточная мощность. Задачей изобретения является разработка отопительного аппарата, характеризующегося повышением мощности и снижением стоимости изготовления. Это достигается тем, что в отопительном бытовом аппарате с водяным контуром, включающем топочную камеру, трубы подвода и отвода воды и приваренный к ним теплообменник, размещенный в топочной камере, теплообменник выполнен из труб,изогнутых в виде змеевиков, концентрично размещенных один в другом, концы которых в топочной камере приварены к одной стороне труб подвода и отвода воды, а к другой стороне труб подвода и отвода воды на этих же участках приварен ряд Побразных труб. Такая конструкция обеспечивает упрощение технологии изготовления аппарата, исключение операций резки и штамповки листового металла, значительное уменьшение объема сварных работ. Наряду с этим значительно увеличивается площадь теплообмена. Сущность изобретения поясняется чертежами,где на фиг. 1 показан отопительный аппарат в рабочем виде, на фиг. 2 - теплообменник отопительного аппарата, вид сверху, на фиг. 3 - то же, вид сбоку. В топочной камере 1 размещена горелка 2 и теплообменник. Трубы подвода 3 и отвода 4 воды входят в топочную камеру 1, а теплообменник расположен между их участками, находящимися в топочной камере. На этих участках труб 3 и 4 выполнены по два ряда отверстий на противоположных сторонах. К отверстиям одного ряда приварены концы труб 5 теплообменника, изогнутых в виде змеевиков. Таких змеевиков несколько, они имеют разный диаметр и концентрично расположены друг в друге. При этом часть змеевиков имеет правостороннюю, а часть левостороннюю навивку. К отверстиям противоположных рядов труб 3 и 4 приварены трубы 6. изогнутые П-образно. Помимо горелки 2 предлагаемое устройство может использовать печи для твердого топлива. Горелка 2 или печь нагревают теплообменник и находящуюся в нем воду. Вследствие разной плотности горячей и холодной воды происходит ее циркуляция в системе и подача горячей воды потребителю. Циркуляция воды может осуществляться также электрическим насосом. ФОРМУЛА ИЗОБРЕТЕНИЯ Отопительный бытовой аппарат с водяным контуром, включающий топочную камеру, трубы подвода и отвода воды и приваренный к ним теплообменник, размещенный в топочной камере, отличающийся тем, что участки труб подвода и отвода воды расположены в топочной камере, теплообменник выполнен из труб, разогнутых в виде змеевиков,концентрично размещенных один в другом, концы которых в топочной камере приварены к одной стороне труб подвода и отвода воды, а к другой стороне труб подвода и отвода воды на этих же участках приварен ряд П-образных труб.
