Котел газовый настенный двухконтурный с бойлером

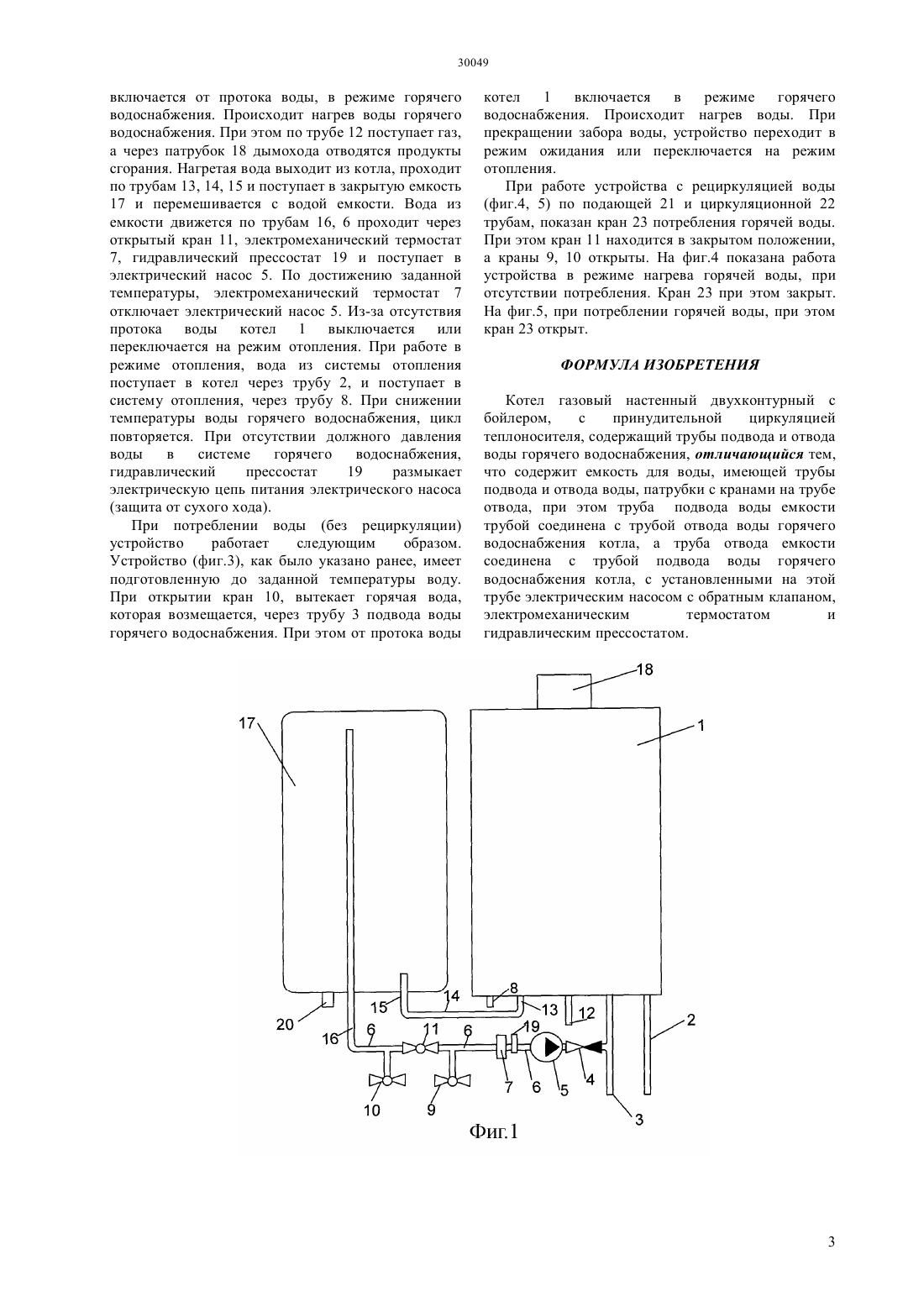

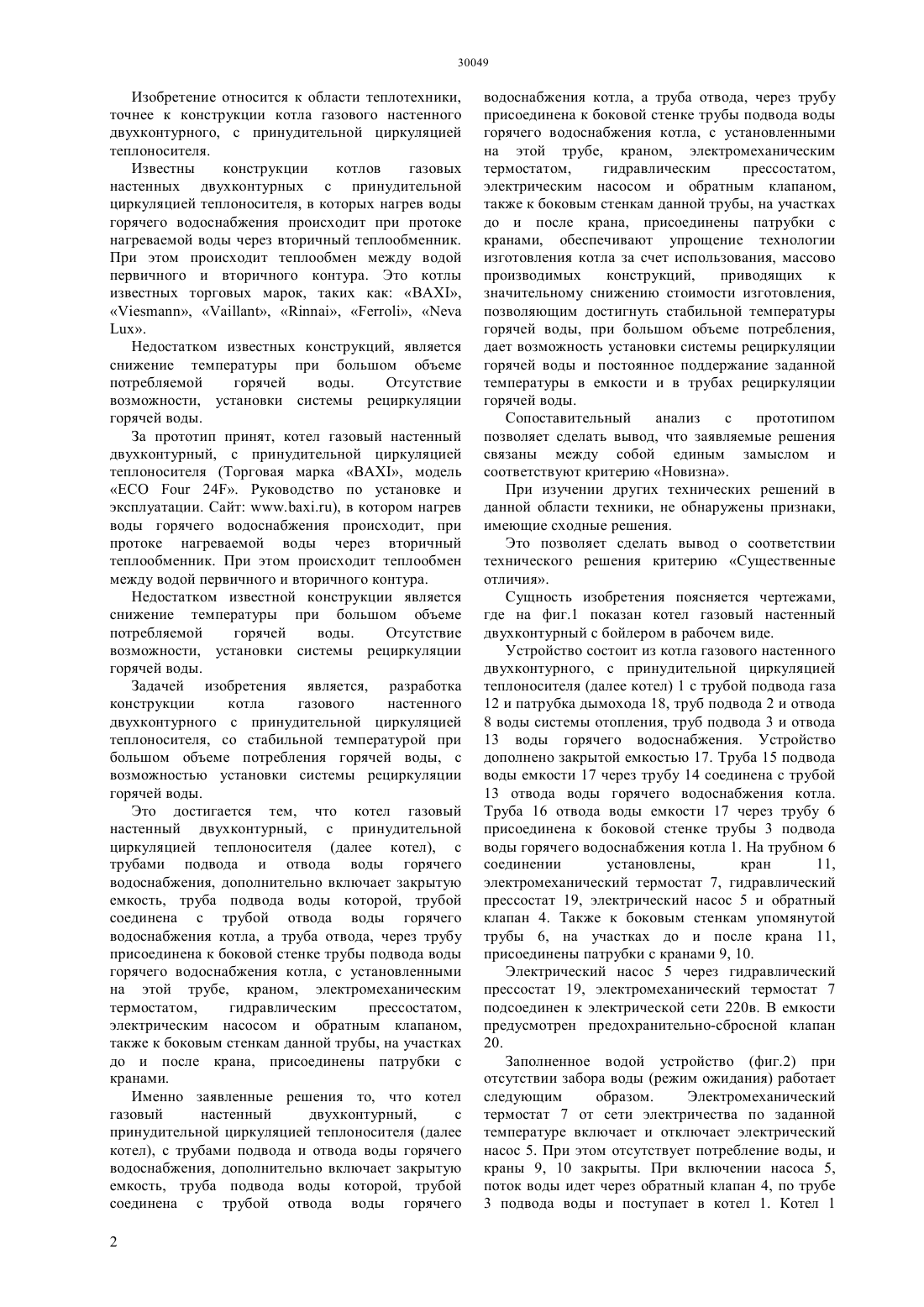

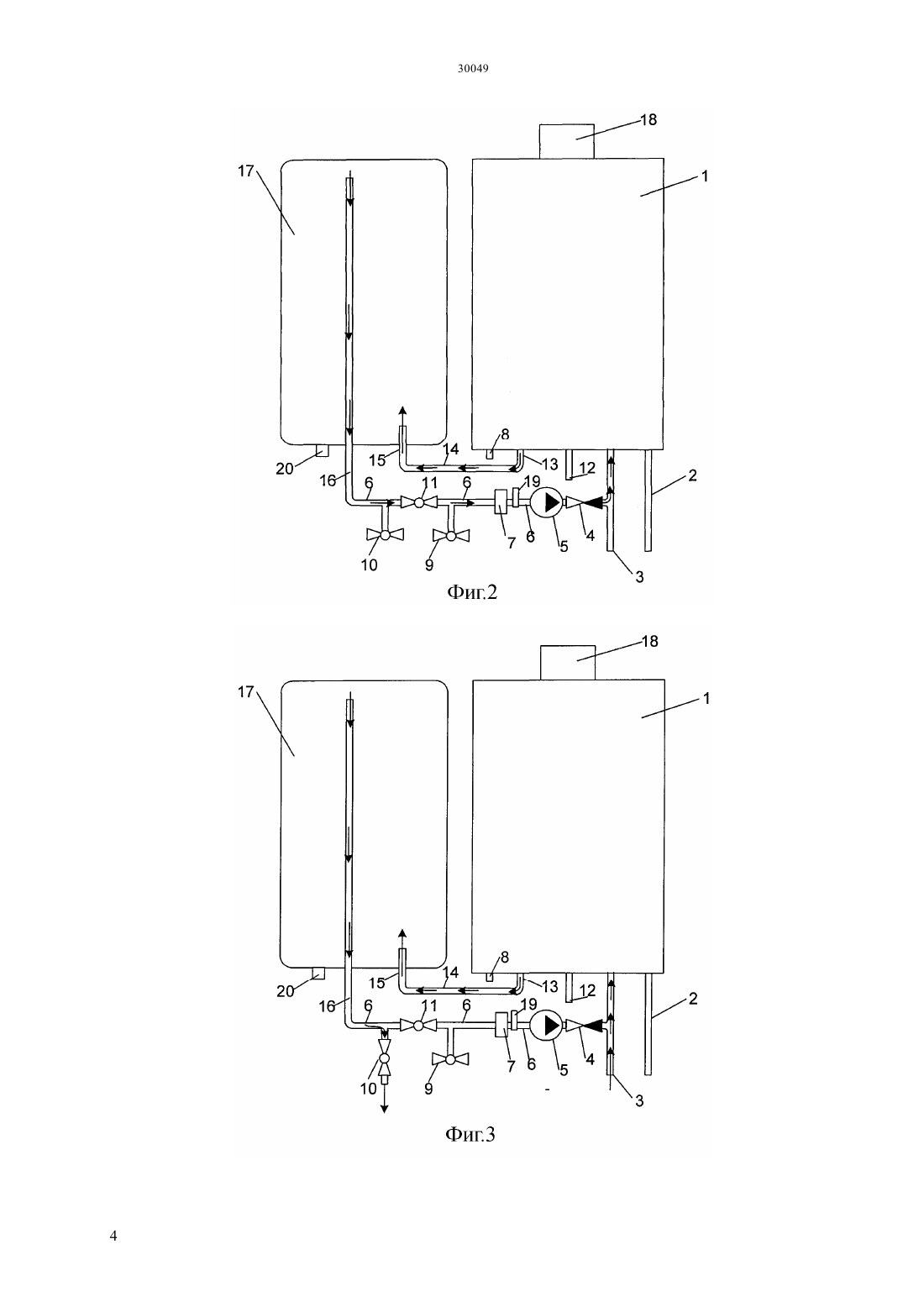

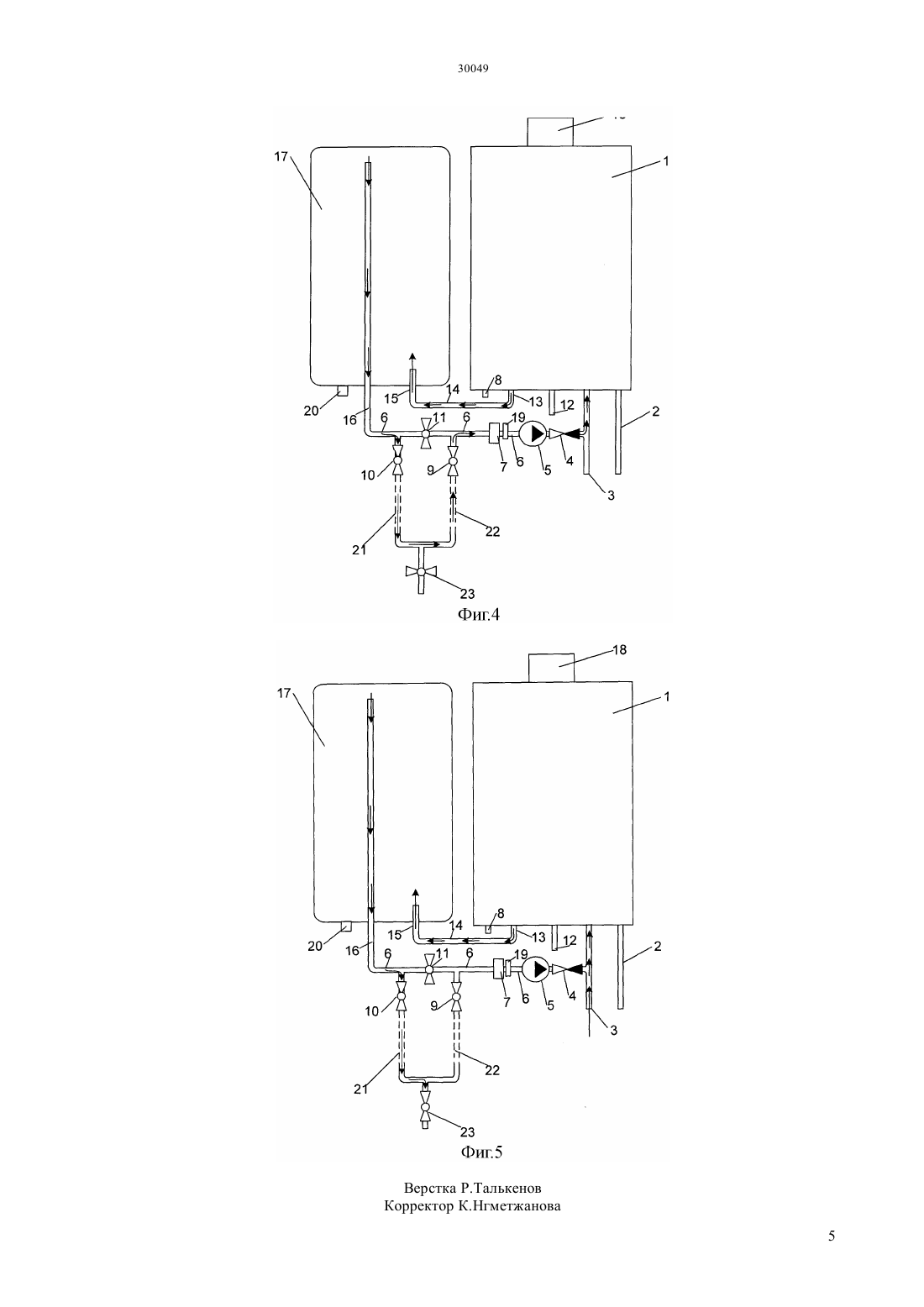

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ двухконтурного с принудительной циркуляцией теплоносителя, со стабильной температурой при большом объеме потребления горячей воды, с возможностью установки системы рециркуляции горячей воды. Это достигается тем, что котел газовый настенный двухконтурный, с принудительной циркуляцией теплоносителя (далее котел), с трубами подвода и отвода воды горячего водоснабжения, дополнительно включает закрытую емкость, труба подвода воды которой, трубой соединена с трубой отвода воды горячего водоснабжения котла, а труба отвода, через трубу присоединена к боковой стенке трубы подвода воды горячего водоснабжения котла, с установленными на этой трубе, краном, электромеханическим термостатом,гидравлическим прессостатом,электрическим насосом и обратным клапаном,также к боковым стенкам данной трубы, на участках до и после крана, присоединены патрубки с кранами.(56) Тамилин М. Двухконтурный котел с бойлером послойного нагрева. 2013 Двухконтурные котлы с бойлером послойного нагрева / Дом твоей мечты. 2011 Как подключить газовый котел. Подключение бойлера к газовому котлу / Строительный портал(54) КОТЕЛ ГАЗОВЫЙ НАСТЕННЫЙ ДВУХКОНТУРНЫЙ С БОЙЛЕРОМ(57) Изобретение относится к области теплотехники, точнее к конструкции котла газового настенного двухконтурного, с принудительной циркуляцией теплоносителя, в которых нагрев воды горячего водоснабжения происходит при протоке нагреваемой воды через вторичный теплообменник. Задачей изобретения является, разработка конструкции котла газового настенного Изобретение относится к области теплотехники,точнее к конструкции котла газового настенного двухконтурного, с принудительной циркуляцией теплоносителя. Известны конструкции котлов газовых настенных двухконтурных с принудительной циркуляцией теплоносителя, в которых нагрев воды горячего водоснабжения происходит при протоке нагреваемой воды через вторичный теплообменник. При этом происходит теплообмен между водой первичного и вторичного контура. Это котлы известных торговых марок, таких как ВАХ , , ,. Недостатком известных конструкций, является снижение температуры при большом объеме потребляемой горячей воды. Отсутствие возможности, установки системы рециркуляции горячей воды. За прототип принят, котел газовый настенный двухконтурный, с принудительной циркуляцией теплоносителя (Торговая марка ВАХ, модель 24. Руководство по установке и эксплуатации. Сайт ), в котором нагрев воды горячего водоснабжения происходит, при протоке нагреваемой воды через вторичный теплообменник. При этом происходит теплообмен между водой первичного и вторичного контура. Недостатком известной конструкции является снижение температуры при большом объеме потребляемой горячей воды. Отсутствие возможности, установки системы рециркуляции горячей воды. Задачей изобретения является, разработка конструкции котла газового настенного двухконтурного с принудительной циркуляцией теплоносителя, со стабильной температурой при большом объеме потребления горячей воды, с возможностью установки системы рециркуляции горячей воды. Это достигается тем, что котел газовый настенный двухконтурный, с принудительной циркуляцией теплоносителя (далее котел), с трубами подвода и отвода воды горячего водоснабжения, дополнительно включает закрытую емкость, труба подвода воды которой, трубой соединена с трубой отвода воды горячего водоснабжения котла, а труба отвода, через трубу присоединена к боковой стенке трубы подвода воды горячего водоснабжения котла, с установленными на этой трубе, краном, электромеханическим термостатом,гидравлическим прессостатом,электрическим насосом и обратным клапаном,также к боковым стенкам данной трубы, на участках до и после крана, присоединены патрубки с кранами. Именно заявленные решения то, что котел газовый настенный двухконтурный,с принудительной циркуляцией теплоносителя (далее котел), с трубами подвода и отвода воды горячего водоснабжения, дополнительно включает закрытую емкость, труба подвода воды которой, трубой соединена с трубой отвода воды горячего 2 водоснабжения котла, а труба отвода, через трубу присоединена к боковой стенке трубы подвода воды горячего водоснабжения котла, с установленными на этой трубе, краном, электромеханическим термостатом,гидравлическим прессостатом,электрическим насосом и обратным клапаном,также к боковым стенкам данной трубы, на участках до и после крана, присоединены патрубки с кранами, обеспечивают упрощение технологии изготовления котла за счет использования, массово производимых конструкций,приводящих к значительному снижению стоимости изготовления,позволяющим достигнуть стабильной температуры горячей воды, при большом объеме потребления,дает возможность установки системы рециркуляции горячей воды и постоянное поддержание заданной температуры в емкости и в трубах рециркуляции горячей воды. Сопоставительный анализ с прототипом позволяет сделать вывод, что заявляемые решения связаны между собой единым замыслом и соответствуют критерию Новизна. При изучении других технических решений в данной области техники, не обнаружены признаки,имеющие сходные решения. Это позволяет сделать вывод о соответствии технического решения критерию Существенные отличия. Сущность изобретения поясняется чертежами,где на фиг.1 показан котел газовый настенный двухконтурный с бойлером в рабочем виде. Устройство состоит из котла газового настенного двухконтурного, с принудительной циркуляцией теплоносителя (далее котел) 1 с трубой подвода газа 12 и патрубка дымохода 18, труб подвода 2 и отвода 8 воды системы отопления, труб подвода 3 и отвода 13 воды горячего водоснабжения. Устройство дополнено закрытой емкостью 17. Труба 15 подвода воды емкости 17 через трубу 14 соединена с трубой 13 отвода воды горячего водоснабжения котла. Труба 16 отвода воды емкости 17 через трубу 6 присоединена к боковой стенке трубы 3 подвода воды горячего водоснабжения котла 1. На трубном 6 соединении установлены,кран 11,электромеханический термостат 7, гидравлический прессостат 19, электрический насос 5 и обратный клапан 4. Также к боковым стенкам упомянутой трубы 6, на участках до и после крана 11,присоединены патрубки с кранами 9, 10. Электрический насос 5 через гидравлический прессостат 19, электромеханический термостат 7 подсоединен к электрической сети 220 в. В емкости предусмотрен предохранительно-сбросной клапан 20. Заполненное водой устройство (фиг.2) при отсутствии забора воды (режим ожидания) работает следующим образом. Электромеханический термостат 7 от сети электричества по заданной температуре включает и отключает электрический насос 5. При этом отсутствует потребление воды, и краны 9, 10 закрыты. При включении насоса 5,поток воды идет через обратный клапан 4, по трубе 3 подвода воды и поступает в котел 1. Котел 1 включается от протока воды, в режиме горячего водоснабжения. Происходит нагрев воды горячего водоснабжения. При этом по трубе 12 поступает газ,а через патрубок 18 дымохода отводятся продукты сгорания. Нагретая вода выходит из котла, проходит по трубам 13, 14, 15 и поступает в закрытую емкость 17 и перемешивается с водой емкости. Вода из емкости движется по трубам 16, 6 проходит через открытый кран 11, электромеханический термостат 7, гидравлический прессостат 19 и поступает в электрический насос 5. По достижению заданной температуры, электромеханический термостат 7 отключает электрический насос 5. Из-за отсутствия протока воды котел 1 выключается или переключается на режим отопления. При работе в режиме отопления, вода из системы отопления поступает в котел через трубу 2, и поступает в систему отопления, через трубу 8. При снижении температуры воды горячего водоснабжения, цикл повторяется. При отсутствии должного давления воды в системе горячего водоснабжения,гидравлический прессостат 19 размыкает электрическую цепь питания электрического насоса(защита от сухого хода). При потреблении воды (без рециркуляции) устройство работает следующим образом. Устройство (фиг.3), как было указано ранее, имеет подготовленную до заданной температуры воду. При открытии кран 10, вытекает горячая вода,которая возмещается, через трубу 3 подвода воды горячего водоснабжения. При этом от протока воды котел 1 включается в режиме горячего водоснабжения. Происходит нагрев воды. При прекращении забора воды, устройство переходит в режим ожидания или переключается на режим отопления. При работе устройства с рециркуляцией воды(фиг.4, 5) по подающей 21 и циркуляционной 22 трубам, показан кран 23 потребления горячей воды. При этом кран 11 находится в закрытом положении,а краны 9, 10 открыты. На фиг.4 показана работа устройства в режиме нагрева горячей воды, при отсутствии потребления. Кран 23 при этом закрыт. На фиг.5, при потреблении горячей воды, при этом кран 23 открыт. ФОРМУЛА ИЗОБРЕТЕНИЯ Котел газовый настенный двухконтурный с бойлером,с принудительной циркуляцией теплоносителя, содержащий трубы подвода и отвода воды горячего водоснабжения, отличающийся тем,что содержит емкость для воды, имеющей трубы подвода и отвода воды, патрубки с кранами на трубе отвода, при этом труба подвода воды емкости трубой соединена с трубой отвода воды горячего водоснабжения котла, а труба отвода емкости соединена с трубой подвода воды горячего водоснабжения котла, с установленными на этой трубе электрическим насосом с обратным клапаном,электромеханическим термостатом и гидравлическим прессостатом.
