Вибропитатель для выпуска руды из выработки

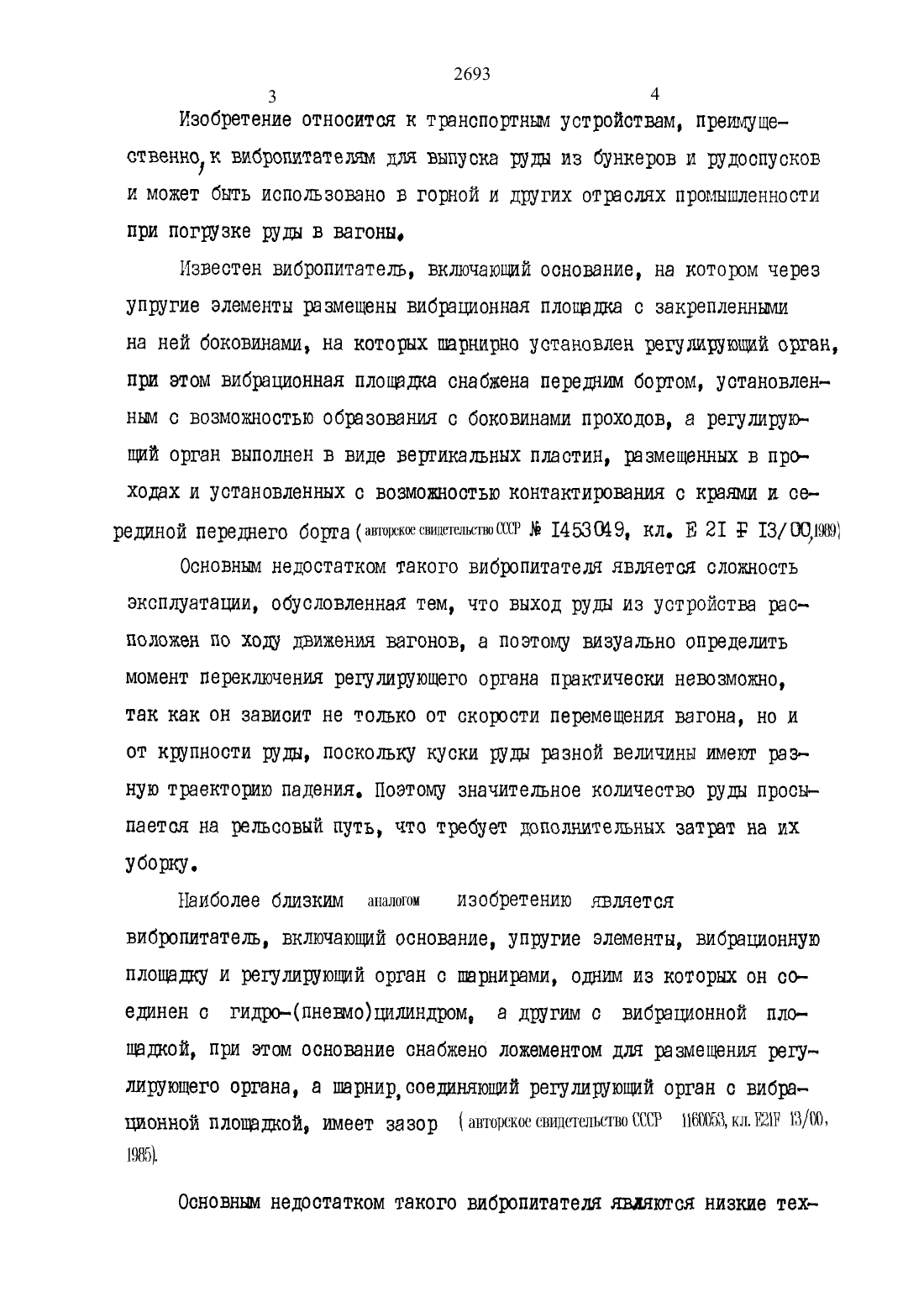

Изобретение относится к транспортным устройствам, преимущественнок вибропитателям для выпуска руды из бункеров и рудоспусков и может быть использовано в горной и других отраслях промышленности при погрузке руды в вагоны.Известен вибропитатель, включающий основание, на котором через упругие элементы размещены вибрационная площадка с закрепленными на ней боковинами, на которых шарнирно установлен регулирующий орган,при этом вибрационная площадка снабжена передним бортом, установленным с возможностью образования с боковинами проходов, а регулирующий орган выполнен в виде вертикальных пластин, размещенных в проходах и установленных с возможностью контактирования с краями и се рединой переднего борта (автоискоесвипетепъсттССсР 35 1453049, кл. Е 21 а 13/9919893Основным недостатком такого вибропитателя является сложность эксплуатации, обусловленная тем, что выход руды из устройства расположен по ходу движения вагонов, а поэтому визуально определить момент переключения регулирующего органа практически невозможно,так как он зависит не только от скорости перемещения вагона, но и от крупности руды, поскольку куски руды разной величины имеют разн ную траекторию падения. поэтому значительное количество руды просыпается на рельсовый путь, что требует дополнительных затрат на их уборку.Наиболее близким аналогом изобретению является вибропитателть, включающий основание, упругие элементы, вибрационную площадку и регулирующий орган с шарнирами, одним из которых он соединен с гидро-(пневмомшлиндром, а другим с вибрационной площадкой, при этом основание снабжено ложементом для размещения регу лирующего органа, а шарнир, соединяющий регулирующий орган с вибра ционной пдошдшой, имеет зазор (авторское свидетельство СССР 1160063, кл. Е 21 Р 1 З/ОО 1985).ОСНОВНЫМ недостатком ТЭКОГО вибропитателя ЯВЛЯЮТСЯ НИЗКИЭ ТЕХ 2693 5 6нологические возможности, обусловленные тем, что он не может быть использован для накопления руды во время перестановки вагонов и должен отключаться, так как во время вибрации при закрытом выпуски ном проходе вибропитателя, регулирующий орган испытывает большие динамические нагрузки из-за наличия зазоров в его шарнирном соединении о вибрационной площадкой, что сопровождается интенсивным износом и щмом, превышающим предельно допустимые нориы.В основу изобретения положена задача возможности использования вибропвтатедя в качестве накопителя руды В период перестановки вагонов, то есть его работы без отключений на весь период загрузки состава. При этом обеспечивается щум в пределах санитарных норм.Это достигается тем, что в вибропитателе для выпуска руды из выработки, содержащим основание, упругие элементы, вибрационную площадку и регулируюпшй орган с приводом и шарнирами, согласно изобретению регулирующий орган одним шарниром соединен с кровлей выработки, а другим, расположенным у вибрационной плотшшш. с приводом через ломающийся посредством шарнира рычаг, который вторым коъщом шарнирно соединен с бортом выработки.Такое выполнение вибропитателя обеспечивает повышение его тех нологических возмошостей, так как он может обеспечивать накопление руды на вибрационной площадке, что позволяет не отключать его во время перестановки вагонов, а следовательно сокращается время на погрузку руды или других материалов.Это возможно благодаря тому,что регулирующий орган соединен о приводом посредством ломающегося рычага, причем шарнир, соединяющий обе части рычага, при закрытом положении регулирующего органа смещен с прямой линии, соединяющей крайние шарниры, в сторону закрытия, что создает устойчивое закрытое положение регулирующего органа, и он не может самопроизвольно, под действием накопленной руша, открыли вибрационную площадку.Следует отметить также то, что при открытом положении регулиру 2693 7 8ющего органа он не позволяет самым верхним кускам руды перемещать ся за пределы вагонетки, то есть сддужит как направляющий для потока РУДЫ.На чертеже схематически изображен предлагаемый Вибропитатель с регулирующим органом в закрытом положении пунктиром показано то же с регулирующим органом в открытом положении.Вибропитатель состоит из основания 1, на котором посредством упругих элементов 2 смонтирована вибрационная площадка 3, приводимая в колебательное движение вибровсзбудителем 4. Выпускной конец вибрационной площадки 3 снабжен регулирующий органом 5, который шарниром 6 связан с кровлей 7 выработки, а пъарниром 8 с ломающимся рычагом, состоящими их двух частей. Первая часть 9 ломающегося рычага связана с другой частью 10 посредством шарнира 11, а часть 10 посредством пларнира 12 связана с бортом 13 выработки. Кроме того,вторая часть 10 связана шарниром 14 с приводом, например со штоком 15 гидро-(пневмошилиндра 16, который другим шарниром 1 связан с бортом 13 выработки. Конец регулирующего органа 5, взаимодействующий с выпускным концом площадки 3 снабжен упругим уплотнителем 18,позволяющим вибрационной площадке 3 колебаться не контактируя с металличеокой частью регулирующего органа 5, с Надежным перекрытием выпускного конца 19 вагонетка.Вибропитатель работает следующим образом.Выпускной конец вибрационной площадки З выходит в откаточный шрек таким образом, чтобы выпускаемая руда попадала в вагонетку 19.При работе вибровозбудителя 4 вибрашлонная площадка З совершает направленные под некоторым углом к горизонту колебания, вследствие чего находящаяся на ней руда перемещаясь попадает в вагонетку 19. При этом регулирующий орган 5 находится в поднятом положении (см. фиг.1) и не препятствует выходу руды. После загрузки вагонетки 19,вкшочается в работу гидро(пневхис)цилиндр 16 на втягивание штока 15, 2693 9 10 ВСЛЕДСТВИЕ ЧЕГО ЧЭСТЪ 10 ЛОМЭЮЩЗГОСЯ рычага ПОВОРЗЧИВЭЗТСЯ И черезчасть 9 поворачивает регулирующий орган 5 в вертикальное положение до взаимодействия его с уплотнителем 18 на выпускном конце вибрационной плоцладки 3, перекрывая поток руды. При этом руда, перемещаясь к выпускному концу накапливается на нем, однако ее давление на регулирующий орган 5 не может его открыть, поскольку при положении поршння со штоком 15 в крайнем втянутом в гидро-(пневмо)цилиндр 16 положении шарнир 11 располагается ниже прямой линии, соединяющей шарниры 8 и 12, что не позволяет регулирующему органу 5 открыться даже при отсутствии рабочего тела в шоковой полости цилиндра 16. Одновременно с перекрытием выпускного конца вибрационной площашси 3 под него подается пустая вагонетка 19,. после чего регулирующий орган 5 поднимается в исходное положение, накопившаяся руда поступает в ван гонетку 19, и далее идет обычный процесс погрузки руды. При этом накопившаяся у регулирующего органа 5 руда при егооткрытии не может переместиться за борт вагонетки 19, так как этому мешает регулирующий орган 5, что предотвращает просыпь руды на почвуОТКЭТ ОЧНОГО ШТ река о
