Горизонтальная энергетическая гидроустановка

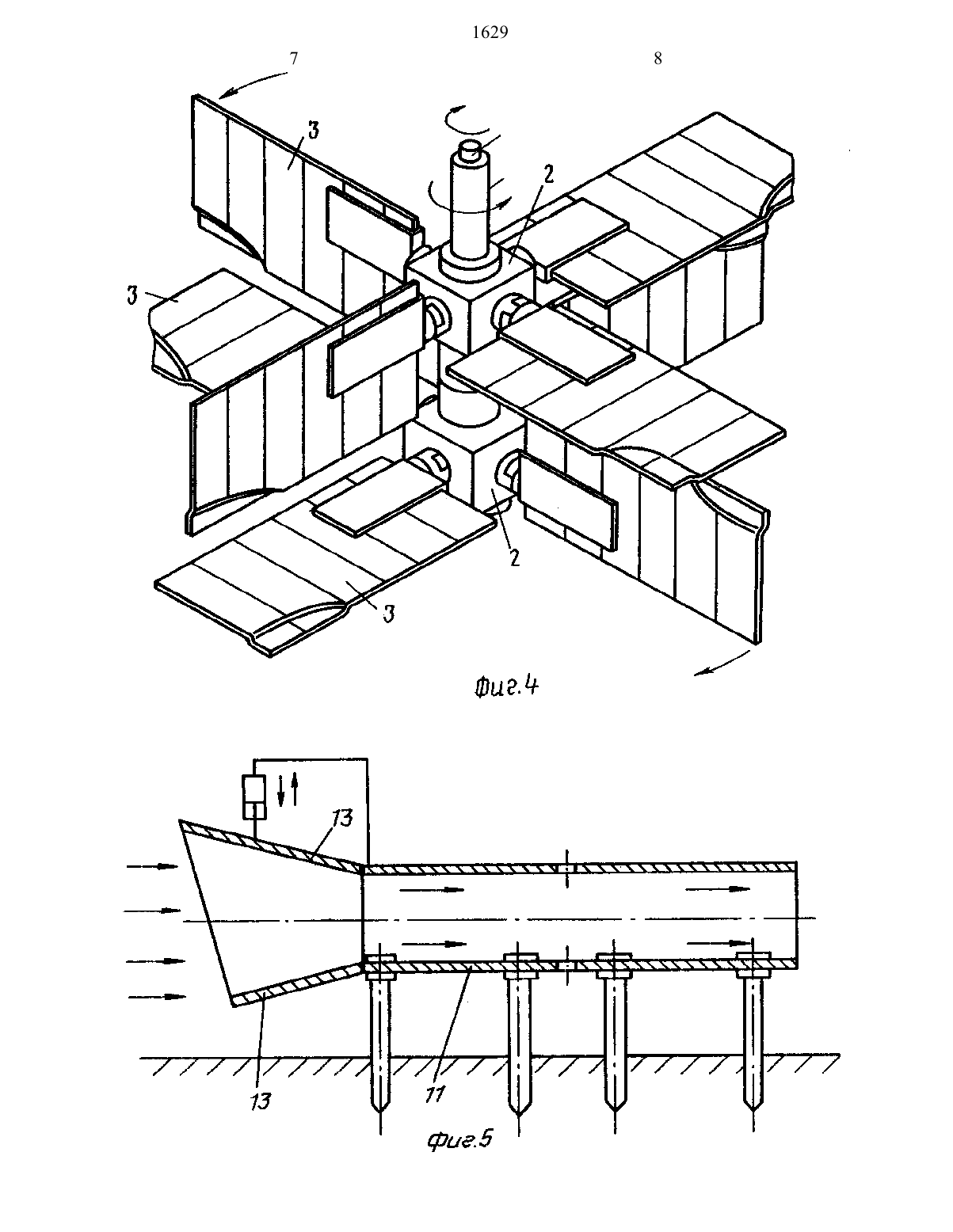

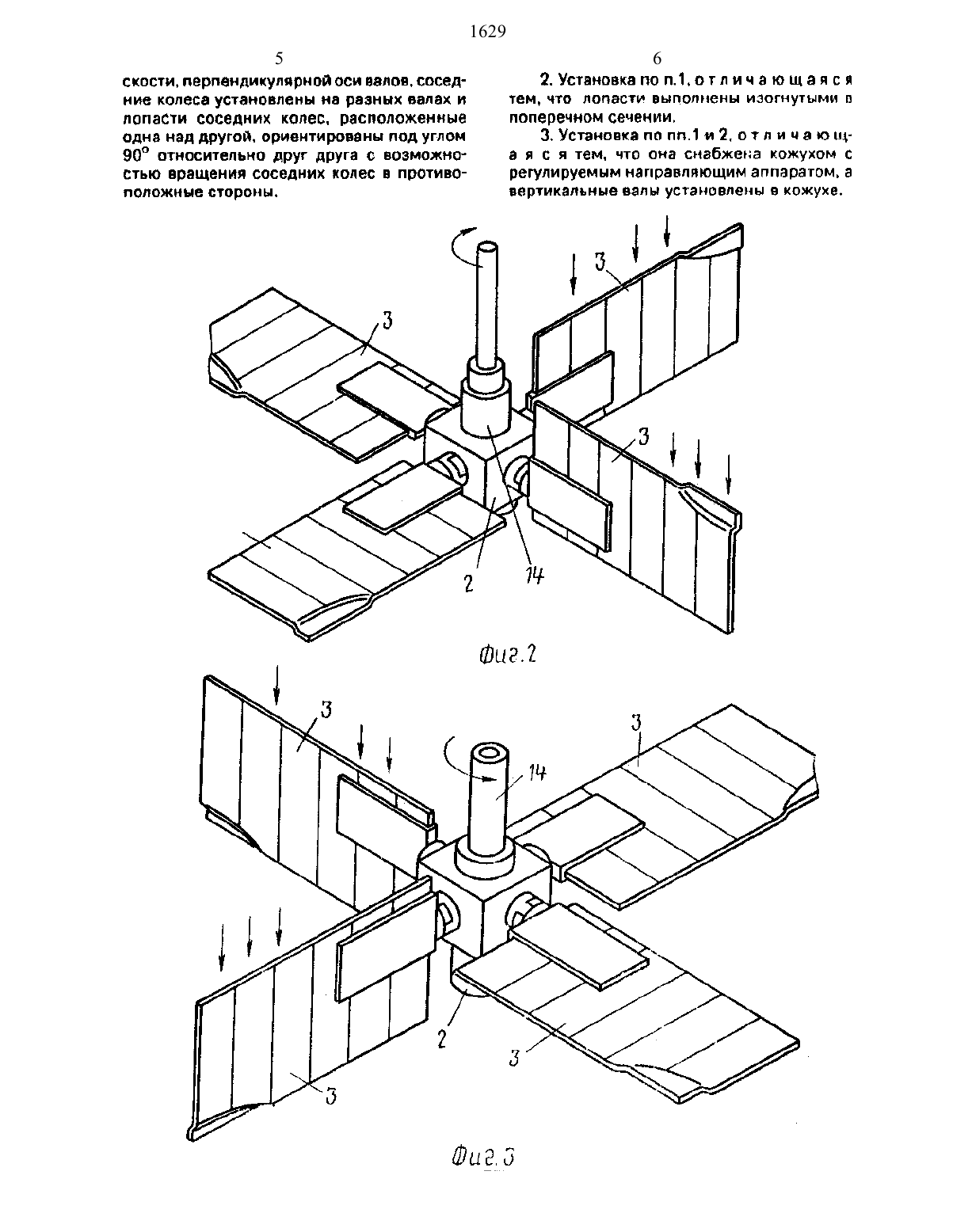

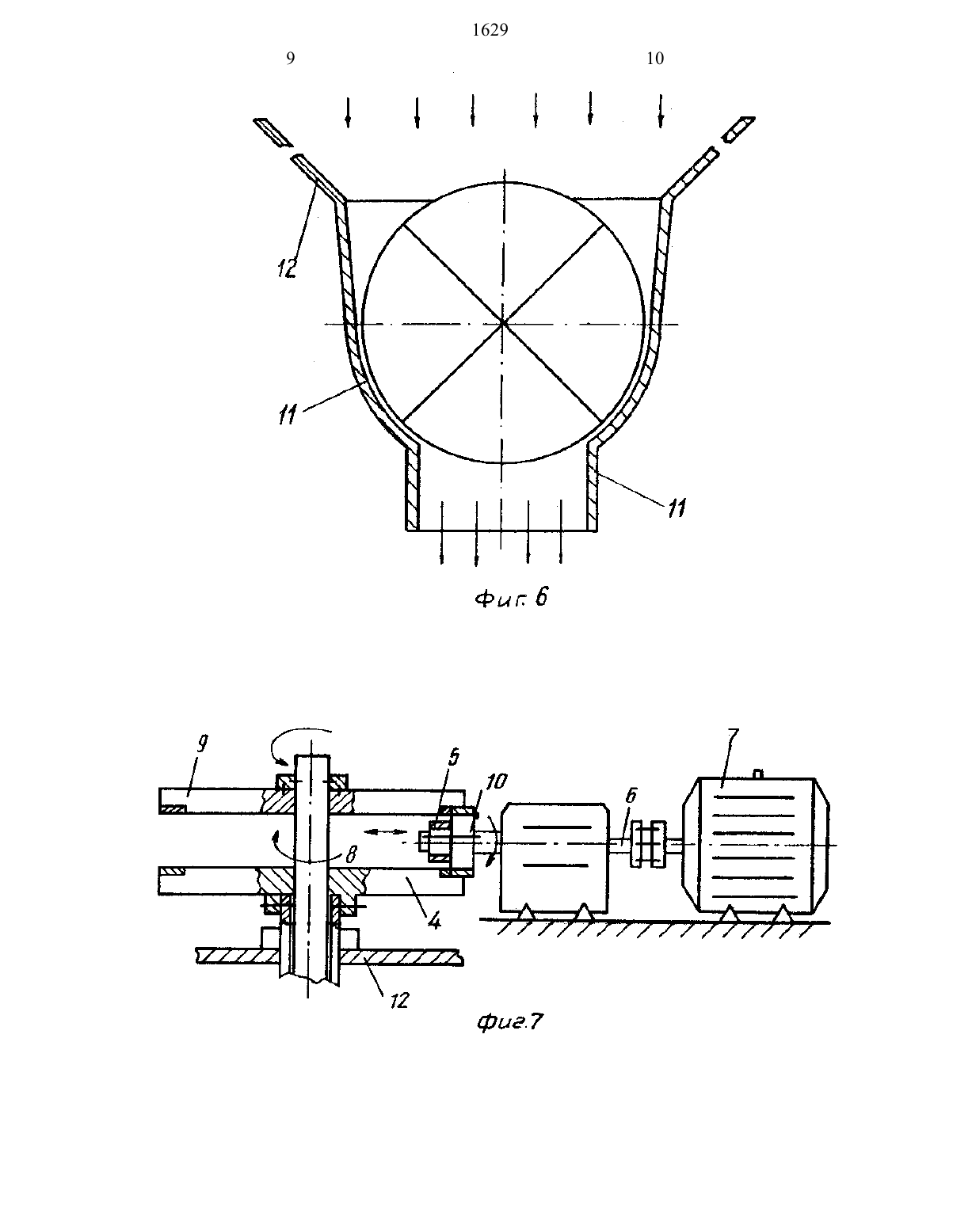

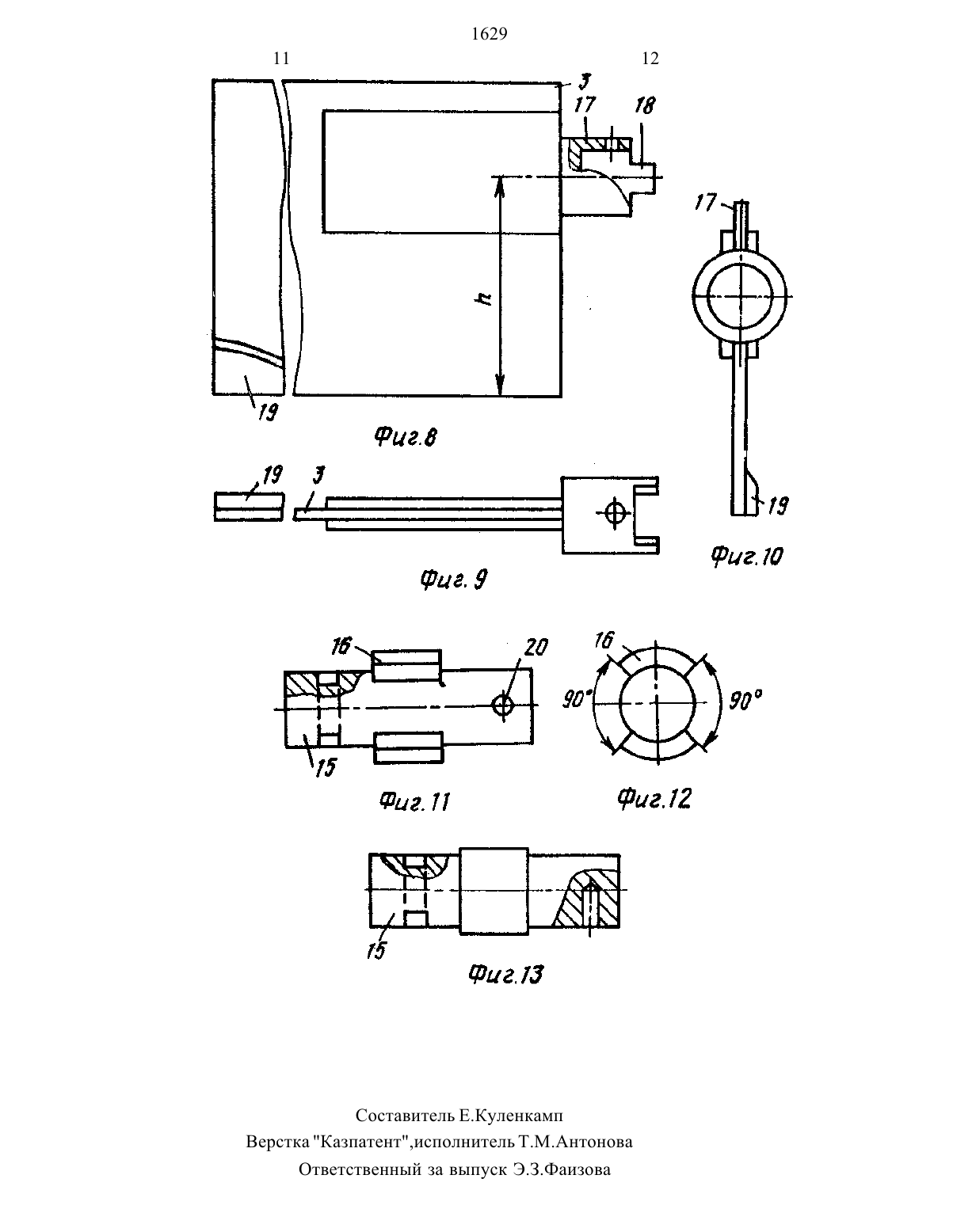

Изобретение относится к гидроэнергетике и может быть использовано для преобразования энергии движения воды в реках. волн. приливов и отливов электроэнергию или механическую энергию.На фит изображена гидроустановка. общий вид на фил - лопастное колесо(нижнее) на фиг.3 второе (парное) лопастное колесо (верхнее) на фиг.4 лопастные колеса в сборе на фиг.5 - кожух. поперечный разрез на фипб то же, продольный разрез на фиг.7 передаточный механизм на фиг.8-13 - лопасть и элементы креплеНИП ее К СТУПИЦВ ЛОПЗСТНОГО КОЛЕСЗ.Горизонтальная энергетическая гидроустановка содержит вертикальный вал 1 с УСТЗНОВПВННЫМИ на НЕМ ГООИЗОНТЗЛЬНЫМИ СООСНЫМИ ЛОПЗСТНЫМИ КОЛВСЭМИ 2. ПОПВСТИ 3 КОТОРЫХ УСТЗНОВЛЕНЫ С ВОЗМОЖНОСТЬЮ ПО ворота на 90 вокруг своих осей. и зубчатый передаточный механизм. содержащий две шестерни 4 и 5. одна из которых установлена на вертикальном валу 1. а другая на валу б преобразователя 7 энергии. дополнительный вал 8, расположенный соосно внутри ОСНОВНОГО С ВОЗМОЖНОСТЬЮ ВЗЗИМНОГОную шестерню 9 зубчатого передаточного механизма. установленную на дополнительном валу В, при этом шестерни 4 и 9 вертиКЭЛЬНЫХ ВЗЛОВ 1 И 8 ВЫПОЛНЕНЫ ТОПЦОВЫМИ. а шестерня 5 вала б преобразователя энергии Т установлена между торцовыми шестернями 4 и 9 и содержит дополнительные венцы Щдиаметры которых увеличиваются вдоль оси шестерни 5 по мере удаления от шестерен 4 и 9 вертикальных валов 1 и В. При этом часть лопастей 3 каждого колеса 2 расположена в плоскостях, параллельных оси валов 1 и 8. а другая часть - в плоскости. перпендикулярной оси валов 1 и 8. соседние колеса 2 установлены на разных валах и лопасти 3 соседних колес. расположенные одна над другой. ориентированы под углом 9 О относительно друг друга с возможностью вращения соседних колес 2 в противололожные стороны. Лопасти 3 лопастных колес 2 выполнены изогнутыми в поперечном сечении. Установка снабжена кожухом 11. регулируемым направляющим аппаратом 12. створки 13 которого шарнирно закреплены на кожухе Н. Кроме того. каждое лопастное колесо 2 снабжено ступицами 14 с размещенными в них через 9 О по окружности бобышками 15 с упорами 16. установленными на бобышках втулками 17 с ответными упорами 18. Причем лопасти З выполнены жестко связанными с втулками17 и имеют изгиб 19 в поперечном сечении. В отверстиях и пазах втулок 17 и бобышек 15 размещены штифты 20 для фиксации лопастей в осевом направлении.Горизонтальная энергетическая гидроустановка работает следующим образом.Гидроустановку устанавливают в водном потоке. Вода входит через регулируемый направляющий аппарат 12 в кожух 11. воздействует на лопасти З колес 2 таким образом. что лопасти колес. идущих навстречу потоку. поворачиваются к нему всей плоскостью. Лопасти колес. идущие в данный момент против потока. поворачиваются им в горизонтальное положение. не задевал. при этом встречные лопасти другого колеса. Разнонаправленное вращение соседних колес 2 преобразуется в однонаправленное передаточным механизмом. состоящим из шестерен 4.9 и 5 ипередается валу 6 преобразователя энергии 7.В гидроустановке предусмотрена возможность изменения передаточного отношения путем вертикального перемещения валов 1 и 8 и введения в зацепление шестерен 4 и 9, установленных на валах с какимлибо из венцов 10 шестерни 5. установленной на валу 6 преобразователя 7 энергии.1. Горизонтальная энергетическая гидроустановка. содержащая вертикальный ВЗЛ С УСТЗНОВЛВННЫМИ На НЕМ ГОВИЗОНТЭЛЬНЫМИ СООСНЫМИ ЛОПЗСТНЫМИ колесами. ПО пасти которых установлены с возможностью поворота на 9 О вокруг своих осей. и зубчатый передаточный механизм. содержащий две шестерни. одна из которых установлена на вертикальном валу. а другая - на валу преобразователя энергии,ОТЛИЧЗЮЩЗЯСЯ ТЕВЩЧТЦСЦВЛЬЮ повышения КПД и уменьшения габаритов. установка снабжена дополнительным валом, расположенным соосно внутри основного с возможностью взаимного вертикального перемещения. а зубчатый передаточный механизм снабжен дополнительной шестерней. установленной на ДОПОЛНИТЕЛЬНО валу, ПРИ ЭТОМ шестерни вертикальных валов выполнены торцовыми. а шестерня вала преобразователя установлена между торцовыми шестернями и содержит дополнительные венцы. диаметры которых увеличиваются вдоль оси шестерни по мере удаления от шестерен вертикальных валов, при этом -часть лопастей каждого колеса расположена в плоскостях. параллельных оси валов. а другая часть в пло 5скости. перпендикулярной оси валов. соседние колеса установлены на разных валах и лопасти соседних колес. расположенные одна над другой. ориентированы под углом 90 относительно друг друга о возможностью вращения соседних колес в противоположные стороны.2. Установка по п.1.отпича тоща пс я тем. что лопасти выполнены изогнутыми в поперечном сечении.3. Установка по пп.1 и 2, от п и ч а ю ща я с я тем. что она снабжена кожухом с регулируемым направляющим аппаратом. а вертикальные валы установлены в кожухе.
