Устройство для монтажа кабельного подвеса

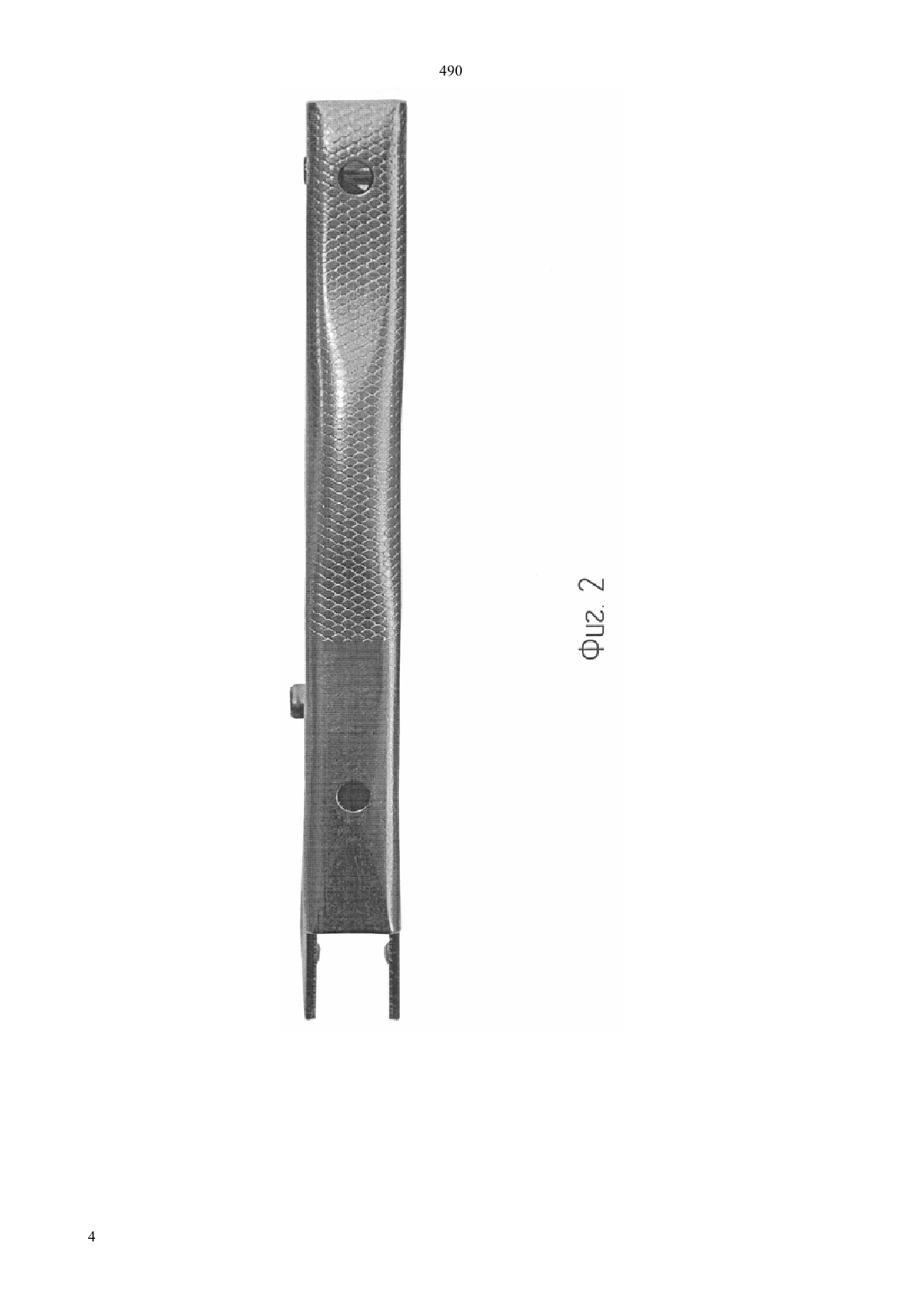

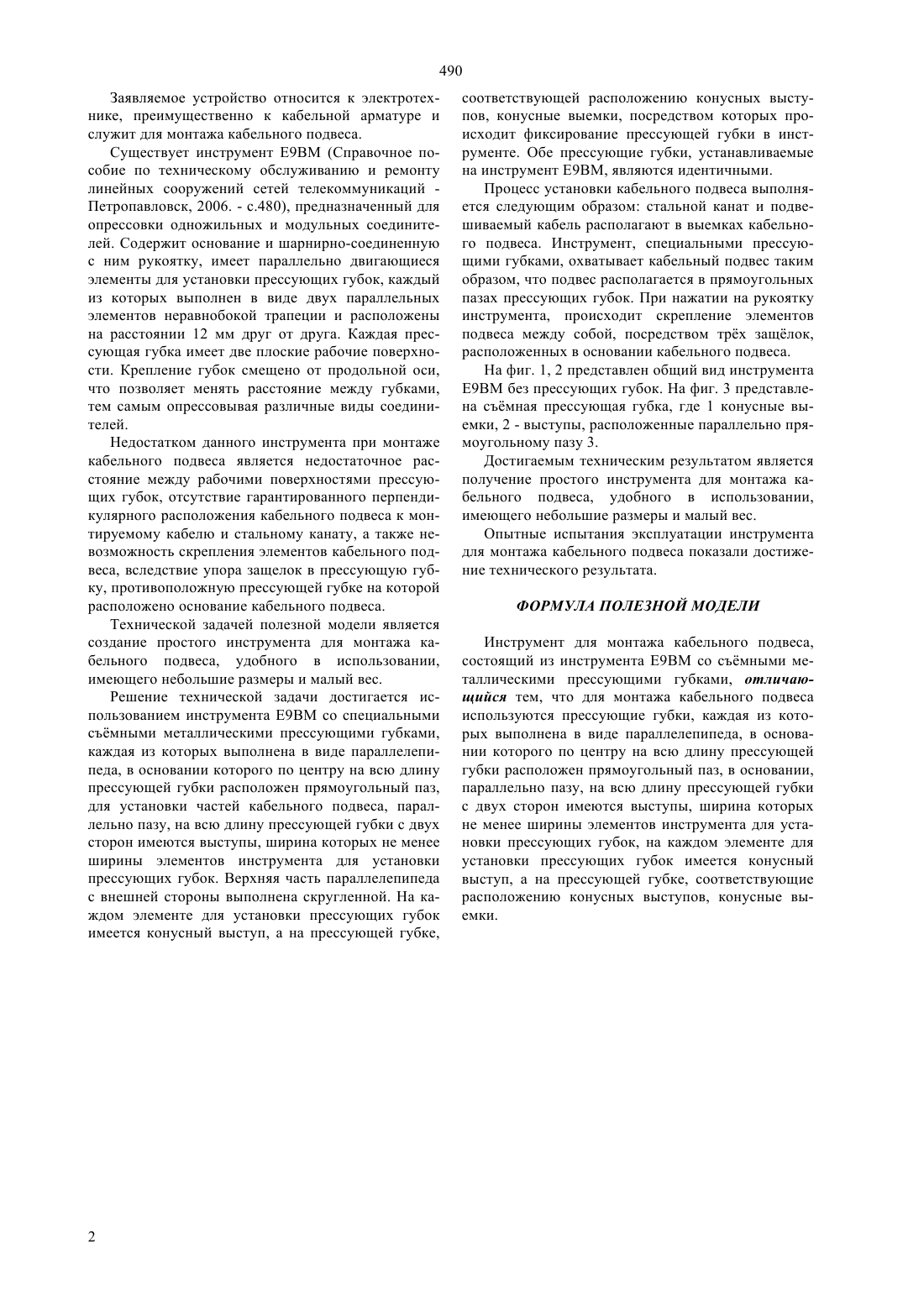

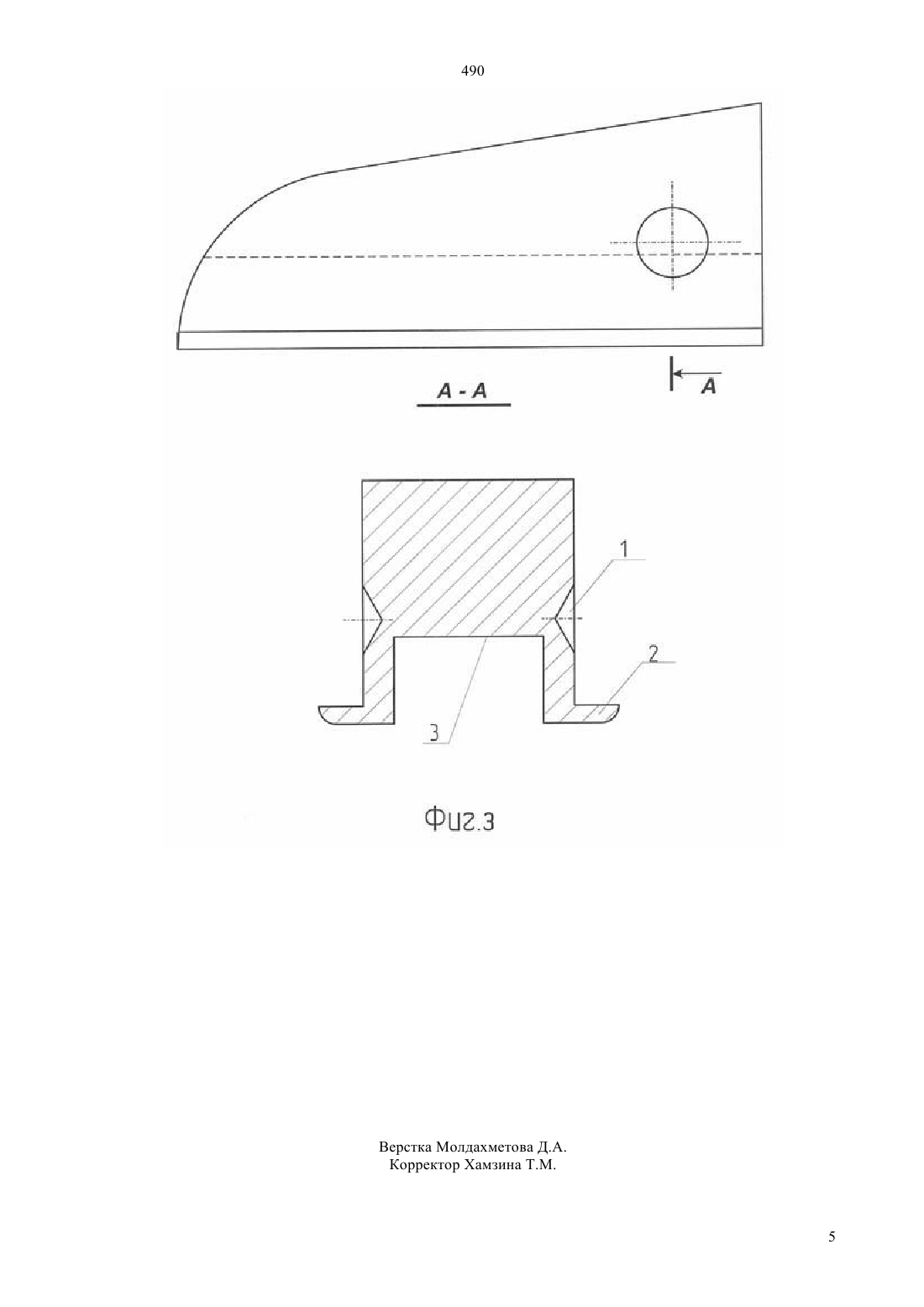

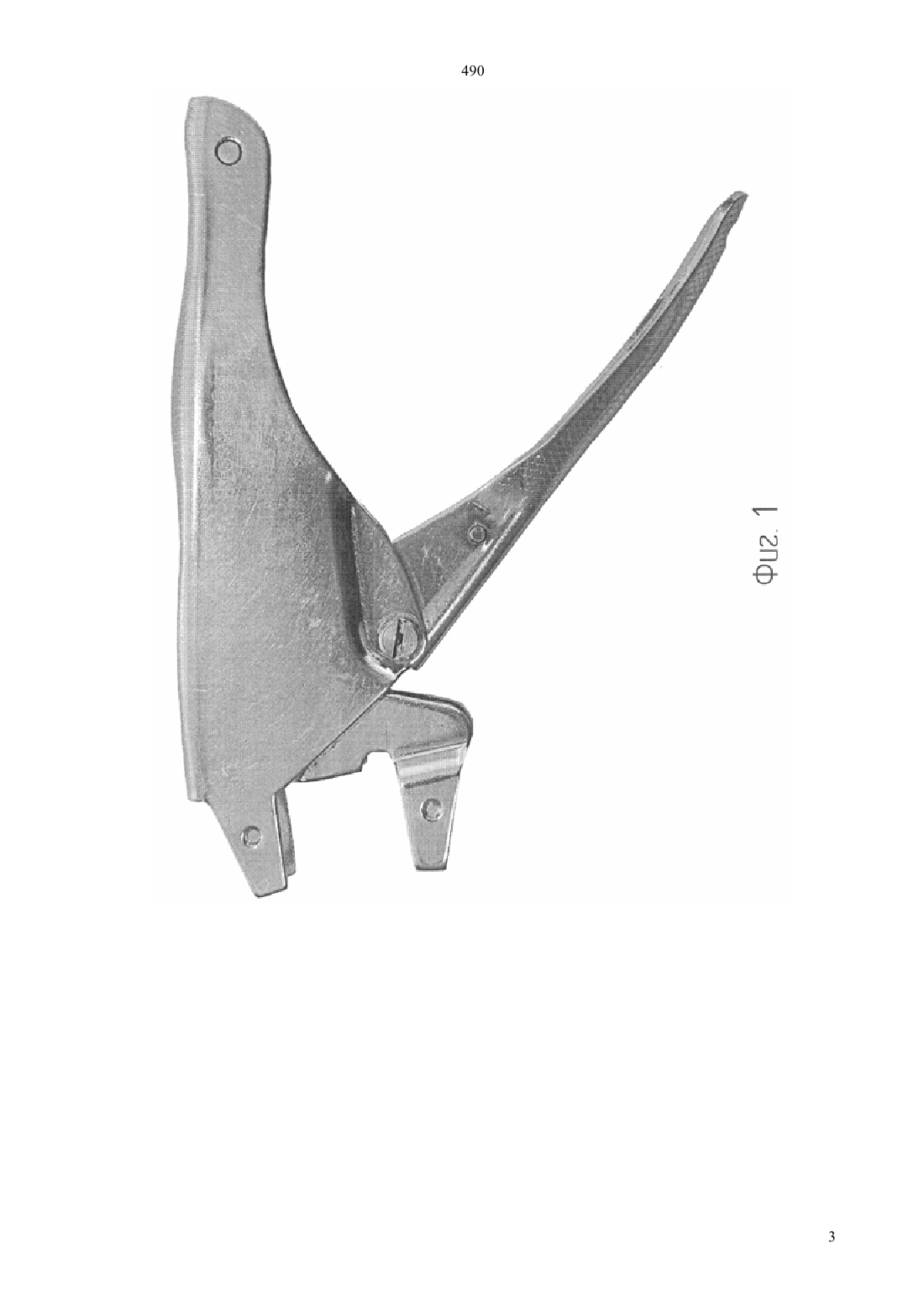

(51) Н 01 В 13/22 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ каждая из которых выполнена в виде параллелепипеда, в основании которого по центру на всю длину губки расположен прямоугольный паз, параллельно пазу, на всю длину губки с двух сторон имеются выступы, ширина которых не менее ширины элементов инструмента для установки прессующих губок. На каждом элементе для установки прессующих губок имеется конусный выступ, а на губке,соответствующие расположению конусных выступов, конусные выемки, посредством которых происходит фиксирование губки в инструменте. Инструмент специальными губками охватывает кабельный подвес расположенный на стальном канате и подвешиваемом кабеле таким образом, что подвес располагается в прямоугольных пазах губок. При нажатии на рукоятку инструмента, происходит скрепление элементов подвеса между собой. Достигаемым техническим результатом является получение простого инструмента для монтажа кабельного подвеса, удобного в использовании,имеющего небольшие размеры и малый вес.(72) Смин Алексей Николаевич Момот Александр Владимирович Гужвин Вадим Юрьевич(56) Справочное пособие по техническому обслуживанию и ремонту линейных сооружений сетей телекоммуникаций - Петропавловск, 2006, с.480(54) УСТРОЙСТВО ДЛЯ МОНТАЖА КАБЕЛЬНОГО ПОДВЕСА(57) Изобретение относится к кабельной арматуре и может быть использовано для монтажа кабельного подвеса. Технической задачей полезной модели является создание простого инструмента для монтажа кабельного подвеса, удобного в использовании,имеющего небольшие размеры и малый вес. Устройство состоит из инструмента Е 9 ВМ со специальными съмными металлическими губками, 490 Заявляемое устройство относится к электротехнике, преимущественно к кабельной арматуре и служит для монтажа кабельного подвеса. Существует инструмент Е 9 ВМ (Справочное пособие по техническому обслуживанию и ремонту линейных сооружений сетей телекоммуникаций Петропавловск, 2006. - с.480), предназначенный для опрессовки одножильных и модульных соединителей. Содержит основание и шарнирно-соединенную с ним рукоятку, имеет параллельно двигающиеся элементы для установки прессующих губок, каждый из которых выполнен в виде двух параллельных элементов неравнобокой трапеции и расположены на расстоянии 12 мм друг от друга. Каждая прессующая губка имеет две плоские рабочие поверхности. Крепление губок смещено от продольной оси,что позволяет менять расстояние между губками,тем самым опрессовывая различные виды соединителей. Недостатком данного инструмента при монтаже кабельного подвеса является недостаточное расстояние между рабочими поверхностями прессующих губок, отсутствие гарантированного перпендикулярного расположения кабельного подвеса к монтируемому кабелю и стальному канату, а также невозможность скрепления элементов кабельного подвеса, вследствие упора защелок в прессующую губку, противоположную прессующей губке на которой расположено основание кабельного подвеса. Технической задачей полезной модели является создание простого инструмента для монтажа кабельного подвеса, удобного в использовании,имеющего небольшие размеры и малый вес. Решение технической задачи достигается использованием инструмента Е 9 ВМ со специальными съмными металлическими прессующими губками,каждая из которых выполнена в виде параллелепипеда, в основании которого по центру на всю длину прессующей губки расположен прямоугольный паз,для установки частей кабельного подвеса, параллельно пазу, на всю длину прессующей губки с двух сторон имеются выступы, ширина которых не менее ширины элементов инструмента для установки прессующих губок. Верхняя часть параллелепипеда с внешней стороны выполнена скругленной. На каждом элементе для установки прессующих губок имеется конусный выступ, а на прессующей губке, 2 соответствующей расположению конусных выступов, конусные выемки, посредством которых происходит фиксирование прессующей губки в инструменте. Обе прессующие губки, устанавливаемые на инструмент Е 9 ВМ, являются идентичными. Процесс установки кабельного подвеса выполняется следующим образом стальной канат и подвешиваемый кабель располагают в выемках кабельного подвеса. Инструмент, специальными прессующими губками, охватывает кабельный подвес таким образом, что подвес располагается в прямоугольных пазах прессующих губок. При нажатии на рукоятку инструмента, происходит скрепление элементов подвеса между собой, посредством трх защлок,расположенных в основании кабельного подвеса. На фиг. 1, 2 представлен общий вид инструмента Е 9 ВМ без прессующих губок. На фиг. 3 представлена съмная прессующая губка, где 1 конусные выемки, 2 - выступы, расположенные параллельно прямоугольному пазу 3. Достигаемым техническим результатом является получение простого инструмента для монтажа кабельного подвеса, удобного в использовании,имеющего небольшие размеры и малый вес. Опытные испытания эксплуатации инструмента для монтажа кабельного подвеса показали достижение технического результата. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Инструмент для монтажа кабельного подвеса,состоящий из инструмента Е 9 ВМ со съмными металлическими прессующими губками, отличающийся тем, что для монтажа кабельного подвеса используются прессующие губки, каждая из которых выполнена в виде параллелепипеда, в основании которого по центру на всю длину прессующей губки расположен прямоугольный паз, в основании,параллельно пазу, на всю длину прессующей губки с двух сторон имеются выступы, ширина которых не менее ширины элементов инструмента для установки прессующих губок, на каждом элементе для установки прессующих губок имеется конусный выступ, а на прессующей губке, соответствующие расположению конусных выступов, конусные выемки.
