Разбрасыватель минеральных удобрений и мелиорантов

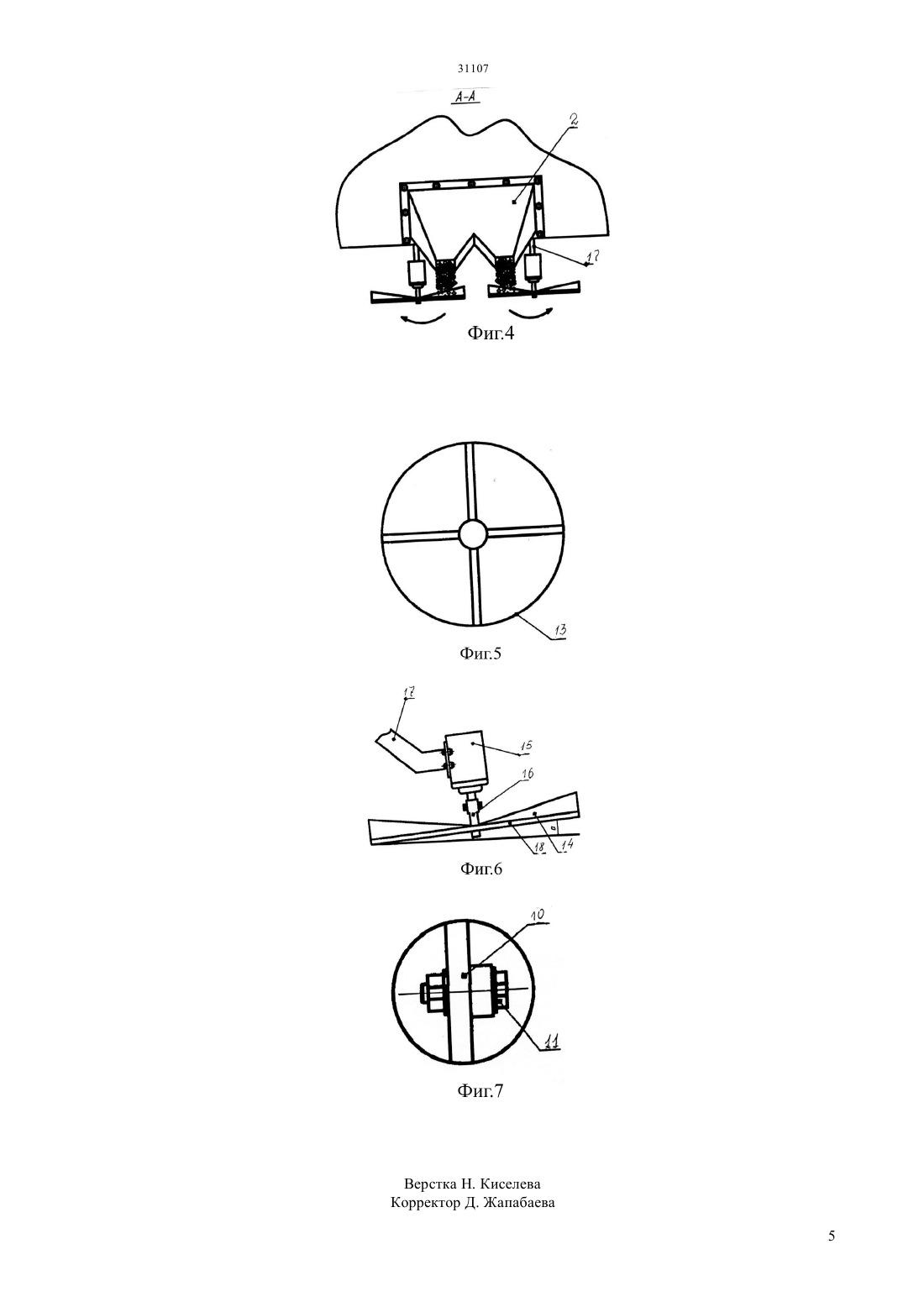

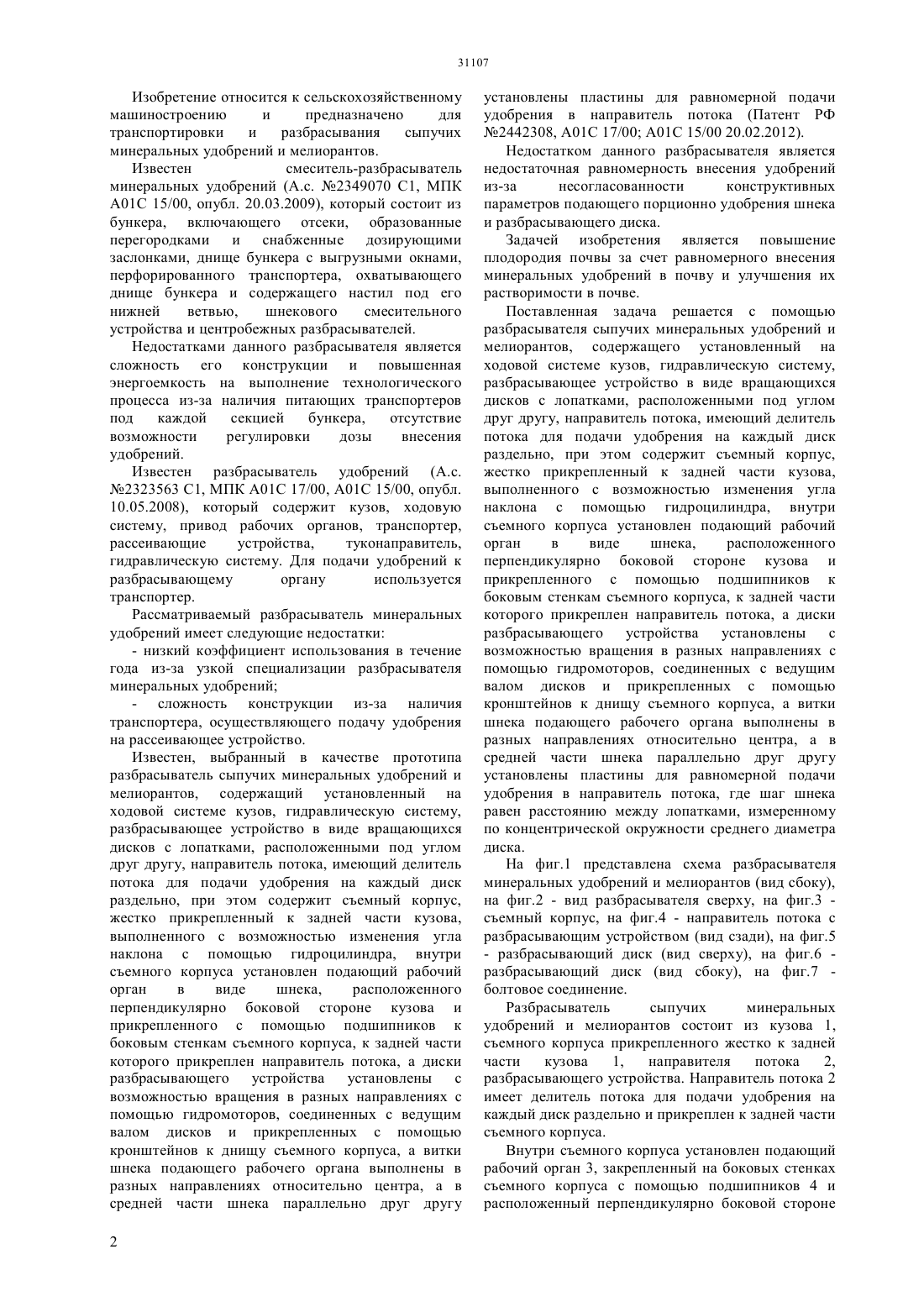

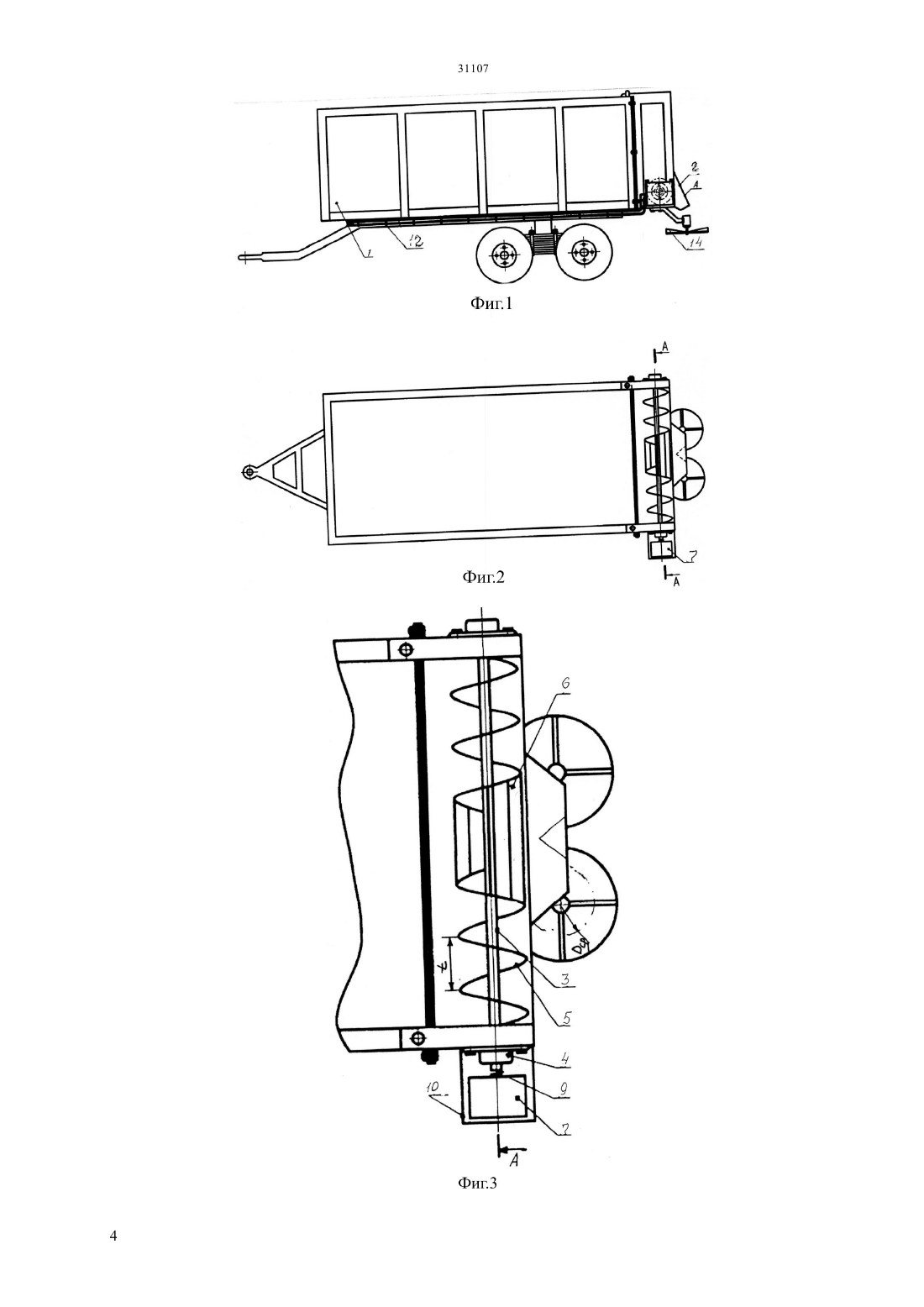

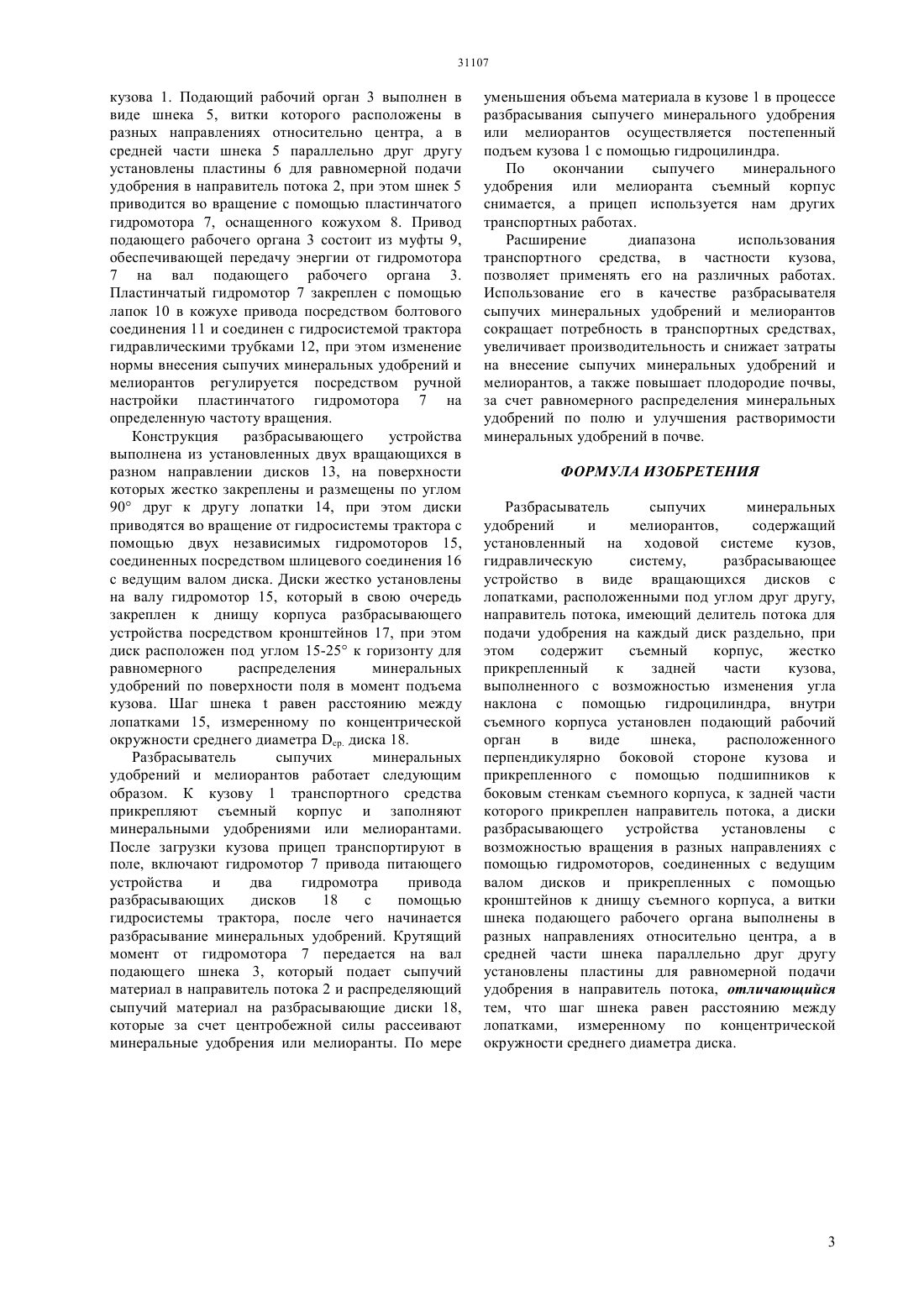

(51) 01 17/00 (2006.01) 01 15/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Поставленная задача решается с помощью разбрасывателя сыпучих минеральных удобрений и мелиорантов, содержащего установленный на ходовой системе кузов 1, гидравлическую систему,разбрасывающее устройство в виде вращающихся дисков с лопатками 14, расположенными под углом друг другу, направитель потока 2, имеющий делитель потока для подачи удобрения на каждый диск раздельно, при этом содержит съемный корпус,жестко прикрепленный к задней части кузова,выполненного с возможностью изменения угла наклона с помощью гидроцилиндра. Использование его в качестве разбрасывателя сыпучих минеральных удобрений и мелиорантов сокращает потребность в транспортных средствах,увеличивает производительность и снижает затраты на их внесение, а также повышает плодородие почвы за счет равномерного распределения минеральных удобрений по полю и улучшения растворимости минеральных удобрений в почве.(72) Нукешев Саяхат ОразовичЕсхожин Кайрат ДжадыгеровичРоманюк Николай НиколаевичАгейчик Валерий Александрович Романюк Вадим Николаевич(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(54) РАЗБРАСЫВАТЕЛЬ МИНЕРАЛЬНЫХ УДОБРЕНИЙ И МЕЛИОРАНТОВ(57) Изобретение относится к сельскохозяйственному машиностроению и предназначено для транспортировки и разбрасывания сыпучих минеральных удобрений и мелиорантов. Задачей изобретения является повышение плодородия почвы за счет равномерного внесения минеральных удобрений в почву и улучшения их растворимости в почве. Изобретение относится к сельскохозяйственному машиностроению и предназначено для транспортировки и разбрасывания сыпучих минеральных удобрений и мелиорантов. Известен смеситель-разбрасыватель минеральных удобрений (А.с. 2349070 С 1, МПК А 01 15/00, опубл. 20.03.2009), который состоит из бункера, включающего отсеки, образованные перегородками и снабженные дозирующими заслонками, днище бункера с выгрузными окнами,перфорированного транспортера, охватывающего днище бункера и содержащего настил под его нижней ветвью,шнекового смесительного устройства и центробежных разбрасывателей. Недостатками данного разбрасывателя является сложность его конструкции и повышенная энергоемкость на выполнение технологического процесса из-за наличия питающих транспортеров под каждой секцией бункера,отсутствие возможности регулировки дозы внесения удобрений. Известен разбрасыватель удобрений (А.с. 2323563 С 1, МПК А 01 С 17/00, А 01 С 15/00, опубл. 10.05.2008), который содержит кузов, ходовую систему, привод рабочих органов, транспортер,рассеивающие устройства,туконаправитель,гидравлическую систему. Для подачи удобрений к разбрасывающему органу используется транспортер. Рассматриваемый разбрасыватель минеральных удобрений имеет следующие недостатки- низкий коэффициент использования в течение года из-за узкой специализации разбрасывателя минеральных удобрений- сложность конструкции из-за наличия транспортера, осуществляющего подачу удобрения на рассеивающее устройство. Известен, выбранный в качестве прототипа разбрасыватель сыпучих минеральных удобрений и мелиорантов, содержащий установленный на ходовой системе кузов, гидравлическую систему,разбрасывающее устройство в виде вращающихся дисков с лопатками, расположенными под углом друг другу, направитель потока, имеющий делитель потока для подачи удобрения на каждый диск раздельно, при этом содержит съемный корпус,жестко прикрепленный к задней части кузова,выполненного с возможностью изменения угла наклона с помощью гидроцилиндра, внутри съемного корпуса установлен подающий рабочий орган в виде шнека,расположенного перпендикулярно боковой стороне кузова и прикрепленного с помощью подшипников к боковым стенкам съемного корпуса, к задней части которого прикреплен направитель потока, а диски разбрасывающего устройства установлены с возможностью вращения в разных направлениях с помощью гидромоторов, соединенных с ведущим валом дисков и прикрепленных с помощью кронштейнов к днищу съемного корпуса, а витки шнека подающего рабочего органа выполнены в разных направлениях относительно центра, а в средней части шнека параллельно друг другу 2 установлены пластины для равномерной подачи удобрения в направитель потока (Патент РФ 2442308, А 01 С 17/00 А 01 С 15/00 20.02.2012). Недостатком данного разбрасывателя является недостаточная равномерность внесения удобрений из-за несогласованности конструктивных параметров подающего порционно удобрения шнека и разбрасывающего диска. Задачей изобретения является повышение плодородия почвы за счет равномерного внесения минеральных удобрений в почву и улучшения их растворимости в почве. Поставленная задача решается с помощью разбрасывателя сыпучих минеральных удобрений и мелиорантов, содержащего установленный на ходовой системе кузов, гидравлическую систему,разбрасывающее устройство в виде вращающихся дисков с лопатками, расположенными под углом друг другу, направитель потока, имеющий делитель потока для подачи удобрения на каждый диск раздельно, при этом содержит съемный корпус,жестко прикрепленный к задней части кузова,выполненного с возможностью изменения угла наклона с помощью гидроцилиндра, внутри съемного корпуса установлен подающий рабочий орган в виде шнека,расположенного перпендикулярно боковой стороне кузова и прикрепленного с помощью подшипников к боковым стенкам съемного корпуса, к задней части которого прикреплен направитель потока, а диски разбрасывающего устройства установлены с возможностью вращения в разных направлениях с помощью гидромоторов, соединенных с ведущим валом дисков и прикрепленных с помощью кронштейнов к днищу съемного корпуса, а витки шнека подающего рабочего органа выполнены в разных направлениях относительно центра, а в средней части шнека параллельно друг другу установлены пластины для равномерной подачи удобрения в направитель потока, где шаг шнека равен расстоянию между лопатками, измеренному по концентрической окружности среднего диаметра диска. На фиг.1 представлена схема разбрасывателя минеральных удобрений и мелиорантов (вид сбоку),на фиг.2 - вид разбрасывателя сверху, на фиг.3 съемный корпус, на фиг.4 - направитель потока с разбрасывающим устройством (вид сзади), на фиг.5- разбрасывающий диск (вид сверху), на фиг.6 разбрасывающий диск (вид сбоку), на фиг.7 болтовое соединение. Разбрасыватель сыпучих минеральных удобрений и мелиорантов состоит из кузова 1,съемного корпуса прикрепленного жестко к задней части кузова 1,направителя потока 2,разбрасывающего устройства. Направитель потока 2 имеет делитель потока для подачи удобрения на каждый диск раздельно и прикреплен к задней части съемного корпуса. Внутри съемного корпуса установлен подающий рабочий орган 3, закрепленный на боковых стенках съемного корпуса с помощью подшипников 4 и расположенный перпендикулярно боковой стороне кузова 1. Подающий рабочий орган 3 выполнен в виде шнека 5, витки которого расположены в разных направлениях относительно центра, а в средней части шнека 5 параллельно друг другу установлены пластины 6 для равномерной подачи удобрения в направитель потока 2, при этом шнек 5 приводится во вращение с помощью пластинчатого гидромотора 7, оснащенного кожухом 8. Привод подающего рабочего органа 3 состоит из муфты 9,обеспечивающей передачу энергии от гидромотора 7 на вал подающего рабочего органа 3. Пластинчатый гидромотор 7 закреплен с помощью лапок 10 в кожухе привода посредством болтового соединения 11 и соединен с гидросистемой трактора гидравлическими трубками 12, при этом изменение нормы внесения сыпучих минеральных удобрений и мелиорантов регулируется посредством ручной настройки пластинчатого гидромотора 7 на определенную частоту вращения. Конструкция разбрасывающего устройства выполнена из установленных двух вращающихся в разном направлении дисков 13, на поверхности которых жестко закреплены и размещены по углом 90 друг к другу лопатки 14, при этом диски приводятся во вращение от гидросистемы трактора с помощью двух независимых гидромоторов 15,соединенных посредством шлицевого соединения 16 с ведущим валом диска. Диски жестко установлены на валу гидромотор 15, который в свою очередь закреплен к днищу корпуса разбрасывающего устройства посредством кронштейнов 17, при этом диск расположен под углом 15-25 к горизонту для равномерного распределения минеральных удобрений по поверхности поля в момент подъема кузова. Шаг шнекаравен расстоянию между лопатками 15, измеренному по концентрической окружности среднего диаметра . диска 18. Разбрасыватель сыпучих минеральных удобрений и мелиорантов работает следующим образом. К кузову 1 транспортного средства прикрепляют съемный корпус и заполняют минеральными удобрениями или мелиорантами. После загрузки кузова прицеп транспортируют в поле, включают гидромотор 7 привода питающего устройства и два гидромотра привода разбрасывающих дисков 18 с помощью гидросистемы трактора, после чего начинается разбрасывание минеральных удобрений. Крутящий момент от гидромотора 7 передается на вал подающего шнека 3, который подает сыпучий материал в направитель потока 2 и распределяющий сыпучий материал на разбрасывающие диски 18,которые за счет центробежной силы рассеивают минеральные удобрения или мелиоранты. По мере уменьшения объема материала в кузове 1 в процессе разбрасывания сыпучего минерального удобрения или мелиорантов осуществляется постепенный подъем кузова 1 с помощью гидроцилиндра. По окончании сыпучего минерального удобрения или мелиоранта съемный корпус снимается, а прицеп используется нам других транспортных работах. Расширение диапазона использования транспортного средства, в частности кузова,позволяет применять его на различных работах. Использование его в качестве разбрасывателя сыпучих минеральных удобрений и мелиорантов сокращает потребность в транспортных средствах,увеличивает производительность и снижает затраты на внесение сыпучих минеральных удобрений и мелиорантов, а также повышает плодородие почвы,за счет равномерного распределения минеральных удобрений по полю и улучшения растворимости минеральных удобрений в почве. ФОРМУЛА ИЗОБРЕТЕНИЯ Разбрасыватель сыпучих минеральных удобрений и мелиорантов,содержащий установленный на ходовой системе кузов,гидравлическую систему,разбрасывающее устройство в виде вращающихся дисков с лопатками, расположенными под углом друг другу,направитель потока, имеющий делитель потока для подачи удобрения на каждый диск раздельно, при этом содержит съемный корпус,жестко прикрепленный к задней части кузова,выполненного с возможностью изменения угла наклона с помощью гидроцилиндра, внутри съемного корпуса установлен подающий рабочий орган в виде шнека,расположенного перпендикулярно боковой стороне кузова и прикрепленного с помощью подшипников к боковым стенкам съемного корпуса, к задней части которого прикреплен направитель потока, а диски разбрасывающего устройства установлены с возможностью вращения в разных направлениях с помощью гидромоторов, соединенных с ведущим валом дисков и прикрепленных с помощью кронштейнов к днищу съемного корпуса, а витки шнека подающего рабочего органа выполнены в разных направлениях относительно центра, а в средней части шнека параллельно друг другу установлены пластины для равномерной подачи удобрения в направитель потока, отличающийся тем, что шаг шнека равен расстоянию между лопатками, измеренному по концентрической окружности среднего диаметра диска.
