Устройство для внесения минеральных удобрений

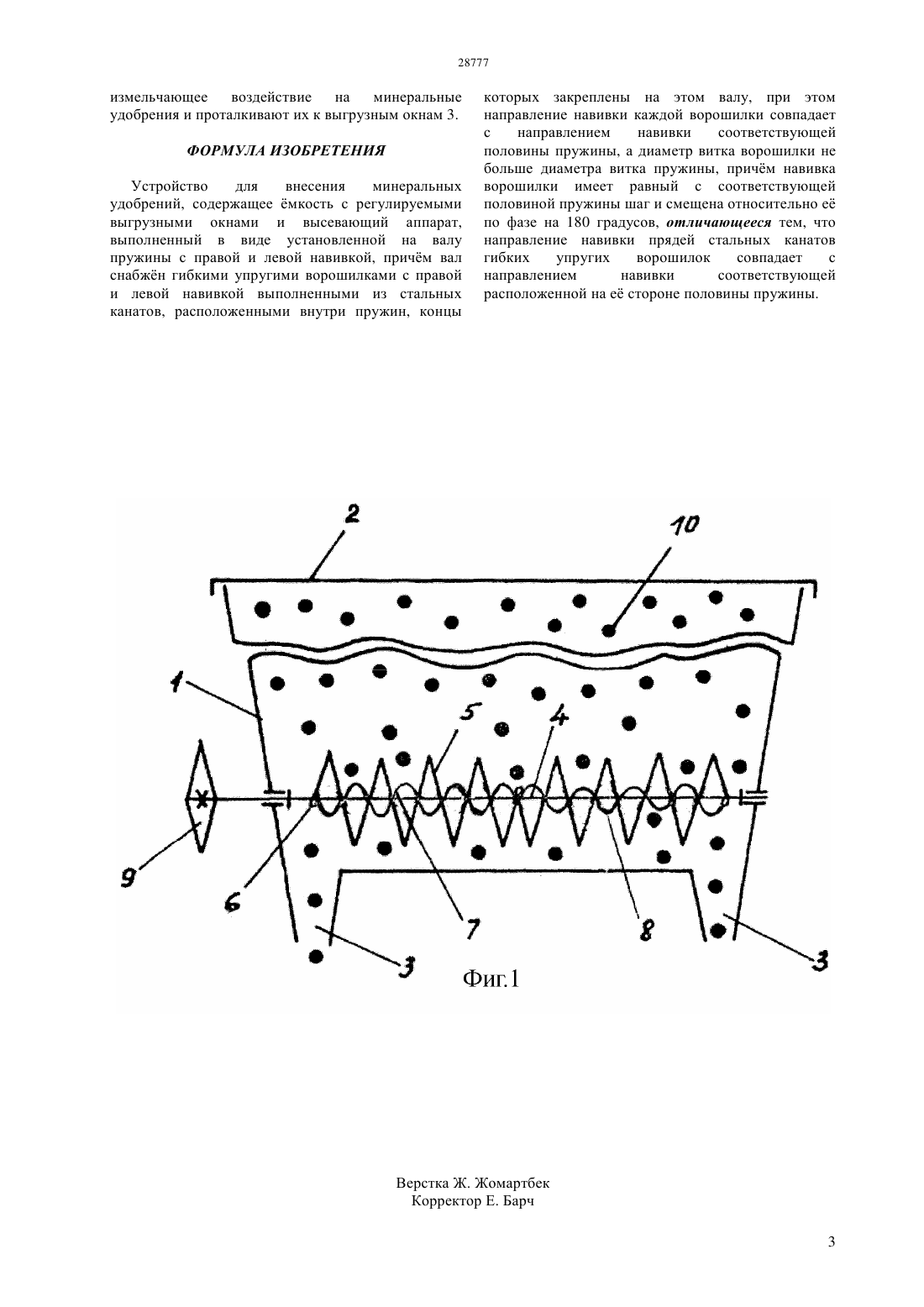

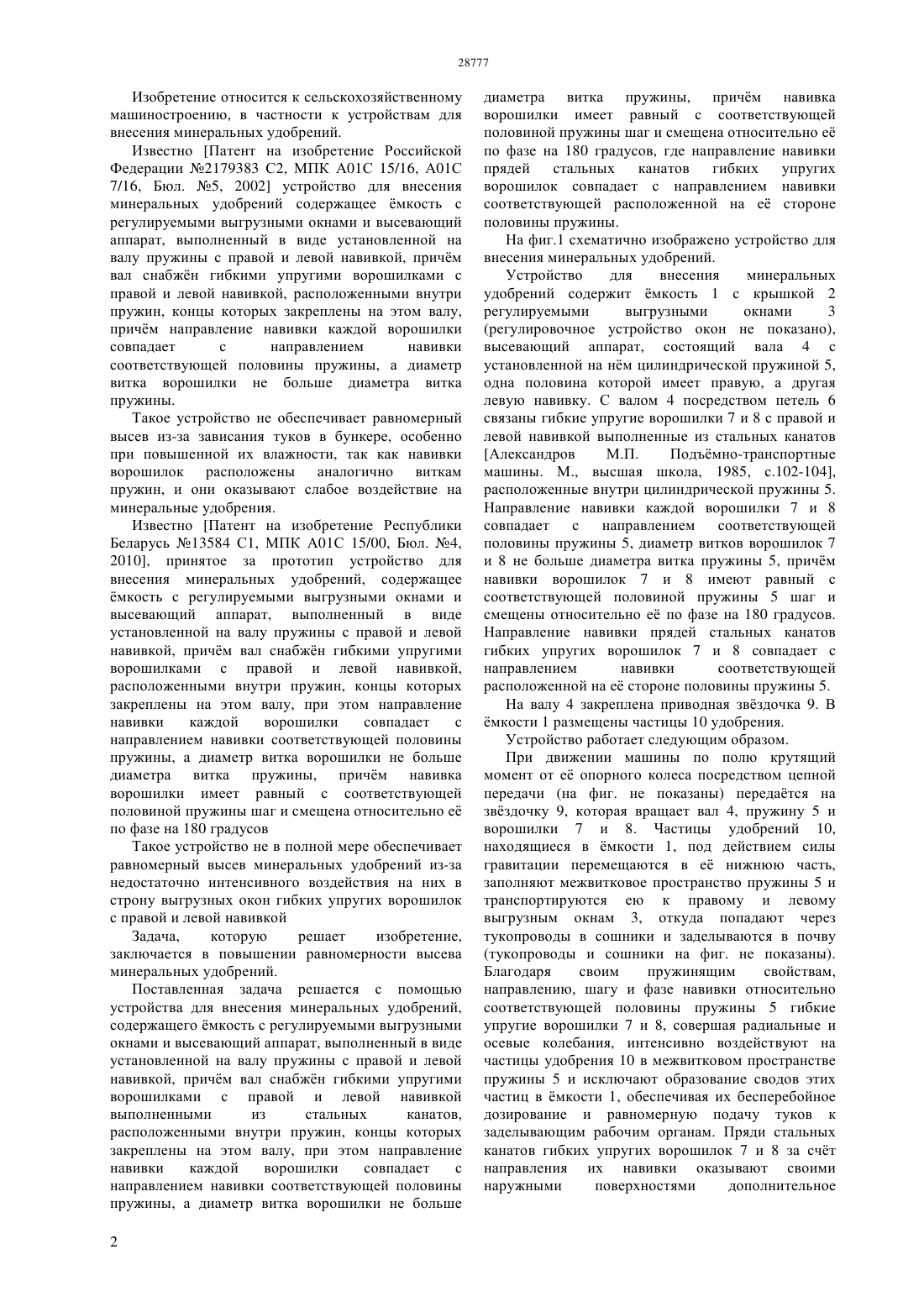

(51) 01 15/16 (2006.01) 01 7/16 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Поставленная задача решается с помощью устройства для внесения минеральных удобрений,содержащего мкость с регулируемыми выгрузными окнами и высевающий аппарат, выполненный в виде установленной на валу пружины с правой и левой навивкой, причм вал снабжн гибкими упругими ворошилками с правой и левой навивкой выполненными из стальных канатов,расположенными внутри пружин, концы которых закреплены на этом валу, при этом направление навивки каждой ворошилки совпадает с направлением навивки соответствующей половины пружины, а диаметр витка ворошилки не больше диаметра витка пружины, причм навивка ворошилки имеет равный с соответствующей половиной пружины шаг и смещена относительно е по фазе на 180 градусов, где направление навивки прядей стальных канатов гибких упругих ворошилок совпадает с направлением навивки соответствующей расположенной на е стороне половины пружины.(72) Нукешев Саяхат ОразовичШило Иван НиколаевичРоманюк Николай Николаевич Агейчик Валерий АлександровичРоманюк Вадим НиколаевичУмбеталиев Саламат Муратович(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(56) Патент Республики Беларусь 13584, 2010(54) УСТРОЙСТВО ДЛЯ ВНЕСЕНИЯ МИНЕРАЛЬНЫХ УДОБРЕНИЙ(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к устройствам для внесения минеральных удобрений. Задача,которую решает изобретение,заключается в повышении равномерности высева минеральных удобрений. Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для внесения минеральных удобрений. Известно Патент на изобретение Российской Федерации 2179383 С 2, МПК А 01 С 15/16, А 01 С 7/16, Бюл. 5, 2002 устройство для внесения минеральных удобрений содержащее мкость с регулируемыми выгрузными окнами и высевающий аппарат, выполненный в виде установленной на валу пружины с правой и левой навивкой, причм вал снабжн гибкими упругими ворошилками с правой и левой навивкой, расположенными внутри пружин, концы которых закреплены на этом валу,причм направление навивки каждой ворошилки совпадает с направлением навивки соответствующей половины пружины, а диаметр витка ворошилки не больше диаметра витка пружины. Такое устройство не обеспечивает равномерный высев из-за зависания туков в бункере, особенно при повышенной их влажности, так как навивки ворошилок расположены аналогично виткам пружин, и они оказывают слабое воздействие на минеральные удобрения. Известно Патент на изобретение Республики Беларусь 13584 С 1, МПК А 01 С 15/00, Бюл. 4,2010, принятое за прототип устройство для внесения минеральных удобрений, содержащее мкость с регулируемыми выгрузными окнами и высевающий аппарат, выполненный в виде установленной на валу пружины с правой и левой навивкой, причм вал снабжн гибкими упругими ворошилками с правой и левой навивкой,расположенными внутри пружин, концы которых закреплены на этом валу, при этом направление навивки каждой ворошилки совпадает с направлением навивки соответствующей половины пружины, а диаметр витка ворошилки не больше диаметра витка пружины, причм навивка ворошилки имеет равный с соответствующей половиной пружины шаг и смещена относительно е по фазе на 180 градусов Такое устройство не в полной мере обеспечивает равномерный высев минеральных удобрений из-за недостаточно интенсивного воздействия на них в строну выгрузных окон гибких упругих ворошилок с правой и левой навивкой Задача,которую решает изобретение,заключается в повышении равномерности высева минеральных удобрений. Поставленная задача решается с помощью устройства для внесения минеральных удобрений,содержащего мкость с регулируемыми выгрузными окнами и высевающий аппарат, выполненный в виде установленной на валу пружины с правой и левой навивкой, причм вал снабжн гибкими упругими ворошилками с правой и левой навивкой выполненными из стальных канатов,расположенными внутри пружин, концы которых закреплены на этом валу, при этом направление навивки каждой ворошилки совпадает с направлением навивки соответствующей половины пружины, а диаметр витка ворошилки не больше 2 диаметра витка пружины, причм навивка ворошилки имеет равный с соответствующей половиной пружины шаг и смещена относительно е по фазе на 180 градусов, где направление навивки прядей стальных канатов гибких упругих ворошилок совпадает с направлением навивки соответствующей расположенной на е стороне половины пружины. На фиг.1 схематично изображено устройство для внесения минеральных удобрений. Устройство для внесения минеральных удобрений содержит мкость 1 с крышкой 2 регулируемыми выгрузными окнами 3(регулировочное устройство окон не показано),высевающий аппарат, состоящий вала 4 с установленной на нм цилиндрической пружиной 5,одна половина которой имеет правую, а другая левую навивку. С валом 4 посредством петель 6 связаны гибкие упругие ворошилки 7 и 8 с правой и левой навивкой выполненные из стальных канатов Александров М.П. Подъмно-транспортные машины. М., высшая школа, 1985, с.102-104,расположенные внутри цилиндрической пружины 5. Направление навивки каждой ворошилки 7 и 8 совпадает с направлением соответствующей половины пружины 5, диаметр витков ворошилок 7 и 8 не больше диаметра витка пружины 5, причм навивки ворошилок 7 и 8 имеют равный с соответствующей половиной пружины 5 шаг и смещены относительно е по фазе на 180 градусов. Направление навивки прядей стальных канатов гибких упругих ворошилок 7 и 8 совпадает с направлением навивки соответствующей расположенной на е стороне половины пружины 5. На валу 4 закреплена приводная звздочка 9. В мкости 1 размещены частицы 10 удобрения. Устройство работает следующим образом. При движении машины по полю крутящий момент от е опорного колеса посредством цепной передачи (на фиг. не показаны) передатся на звздочку 9, которая вращает вал 4, пружину 5 и ворошилки 7 и 8. Частицы удобрений 10,находящиеся в мкости 1, под действием силы гравитации перемещаются в е нижнюю часть,заполняют межвитковое пространство пружины 5 и транспортируются ею к правому и левому выгрузным окнам 3, откуда попадают через тукопроводы в сошники и заделываются в почву(тукопроводы и сошники на фиг. не показаны). Благодаря своим пружинящим свойствам,направлению, шагу и фазе навивки относительно соответствующей половины пружины 5 гибкие упругие ворошилки 7 и 8, совершая радиальные и осевые колебания, интенсивно воздействуют на частицы удобрения 10 в межвитковом пространстве пружины 5 и исключают образование сводов этих частиц в мкости 1, обеспечивая их бесперебойное дозирование и равномерную подачу туков к заделывающим рабочим органам. Пряди стальных канатов гибких упругих ворошилок 7 и 8 за счт направления их навивки оказывают своими наружными поверхностями дополнительное измельчающее воздействие на минеральные удобрения и проталкивают их к выгрузным окнам 3. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для внесения минеральных удобрений, содержащее мкость с регулируемыми выгрузными окнами и высевающий аппарат,выполненный в виде установленной на валу пружины с правой и левой навивкой, причм вал снабжн гибкими упругими ворошилками с правой и левой навивкой выполненными из стальных канатов, расположенными внутри пружин, концы которых закреплены на этом валу, при этом направление навивки каждой ворошилки совпадает с направлением навивки соответствующей половины пружины, а диаметр витка ворошилки не больше диаметра витка пружины, причм навивка ворошилки имеет равный с соответствующей половиной пружины шаг и смещена относительно е по фазе на 180 градусов, отличающееся тем, что направление навивки прядей стальных канатов гибких упругих ворошилок совпадает с направлением навивки соответствующей расположенной на е стороне половины пружины.
