Устройство для вытирания семян

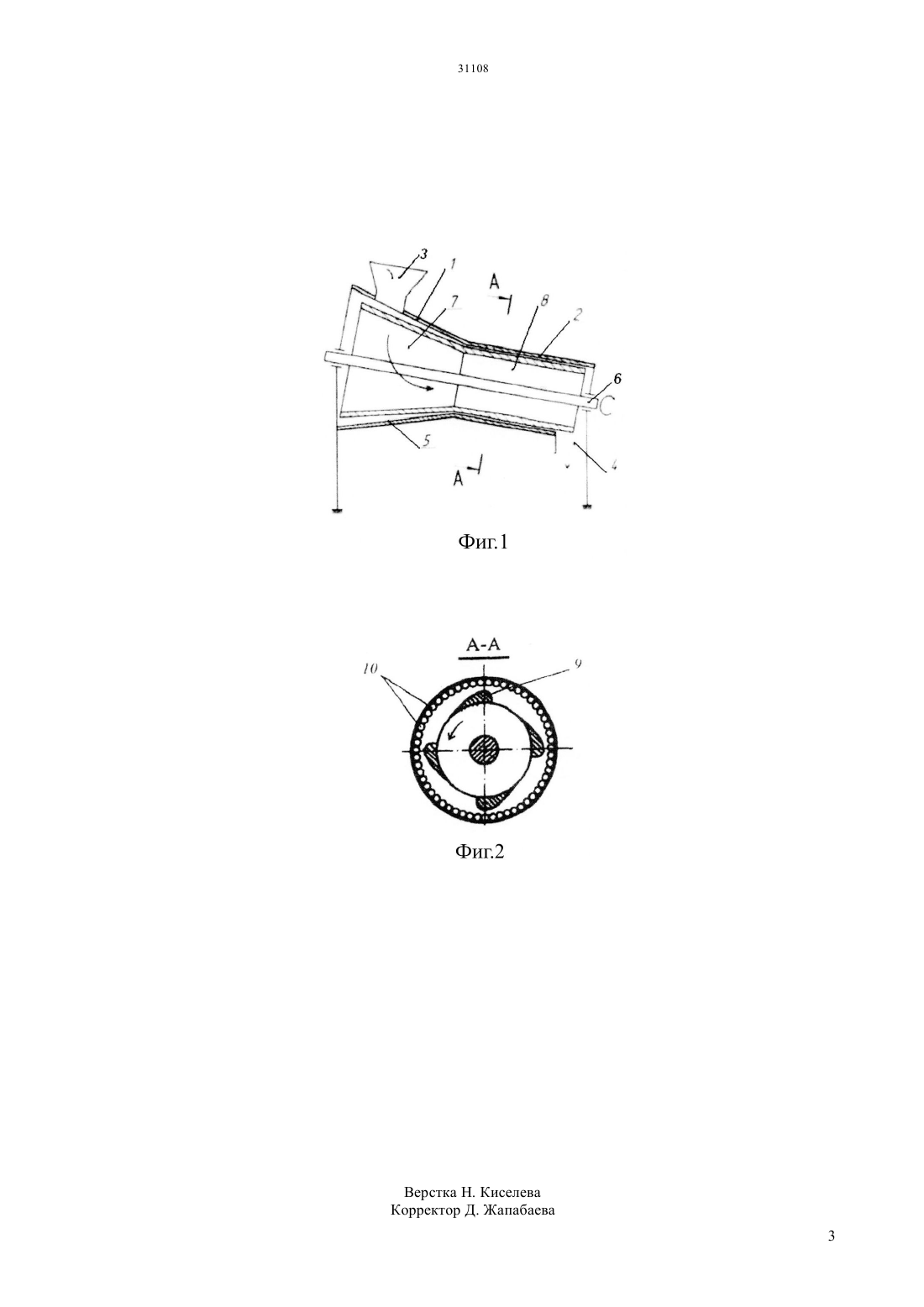

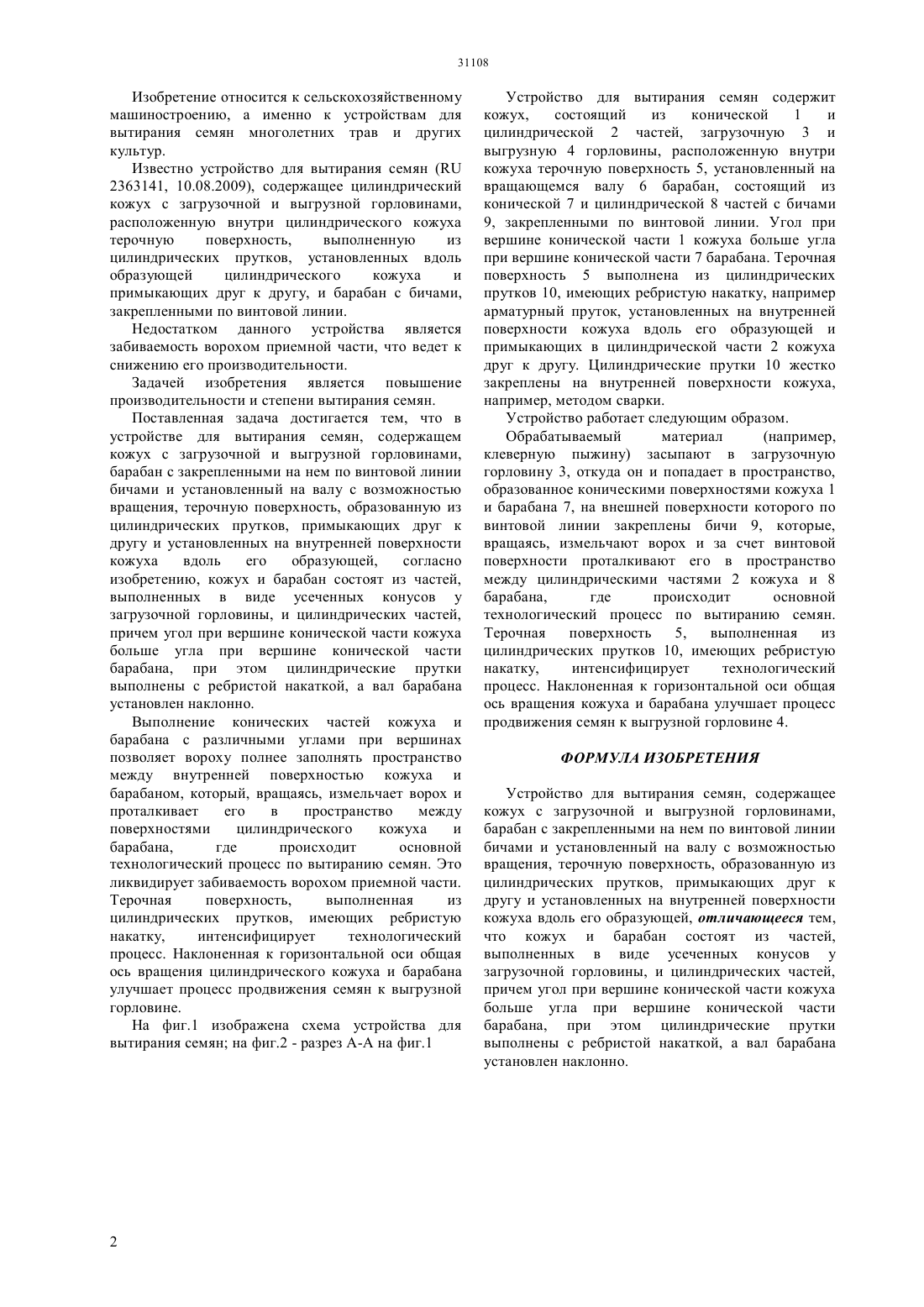

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Поставленная задача достигается тем, что в устройстве для вытирания семян, содержащем кожух с загрузочной и выгрузной горловинами,барабан с закрепленными на нем по винтовой линии бичами и установленный на валу с возможностью вращения, терочную поверхность, образованную из цилиндрических прутков, примыкающих друг к другу и установленных на внутренней поверхности кожуха вдоль его образующей, кожух и барабан состоят из частей, выполненных в виде усеченных конусов у загрузочной горловины,и цилиндрических частей, причем угол при вершине конической части кожуха больше угла при вершине конической части барабана,при этом цилиндрические прутки выполнены с ребристой накаткой, а вал барабана установлен наклонно.(72) Кушнир Валентина Геннадьевна Бенюх Олег Анатольевич Баймухамедов Малик Файзулович Бимолдин Дамир Тимурович Кушнир Алексей Сергеевич(73) Учреждение Костанайский социальнотехнический университет им. академика Зулхарнай Алдамжар(54) УСТРОЙСТВО ДЛЯ ВЫТИРАНИЯ СЕМЯН(57) Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для вытирания семян многолетних трав и других культур. Задачей изобретения является повышение производительности и степени вытирания семян. Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для вытирания семян многолетних трав и других культур. Известно устройство для вытирания семян ( 2363141, 10.08.2009), содержащее цилиндрический кожух с загрузочной и выгрузной горловинами,расположенную внутри цилиндрического кожуха терочную поверхность,выполненную из цилиндрических прутков, установленных вдоль образующей цилиндрического кожуха и примыкающих друг к другу, и барабан с бичами,закрепленными по винтовой линии. Недостатком данного устройства является забиваемость ворохом приемной части, что ведет к снижению его производительности. Задачей изобретения является повышение производительности и степени вытирания семян. Поставленная задача достигается тем, что в устройстве для вытирания семян, содержащем кожух с загрузочной и выгрузной горловинами,барабан с закрепленными на нем по винтовой линии бичами и установленный на валу с возможностью вращения, терочную поверхность, образованную из цилиндрических прутков, примыкающих друг к другу и установленных на внутренней поверхности кожуха вдоль его образующей,согласно изобретению, кожух и барабан состоят из частей,выполненных в виде усеченных конусов у загрузочной горловины, и цилиндрических частей,причем угол при вершине конической части кожуха больше угла при вершине конической части барабана, при этом цилиндрические прутки выполнены с ребристой накаткой, а вал барабана установлен наклонно. Выполнение конических частей кожуха и барабана с различными углами при вершинах позволяет вороху полнее заполнять пространство между внутренней поверхностью кожуха и барабаном, который, вращаясь, измельчает ворох и проталкивает его в пространство между поверхностями цилиндрического кожуха и барабана,где происходит основной технологический процесс по вытиранию семян. Это ликвидирует забиваемость ворохом приемной части. Терочная поверхность,выполненная из цилиндрических прутков, имеющих ребристую накатку,интенсифицирует технологический процесс. Наклоненная к горизонтальной оси общая ось вращения цилиндрического кожуха и барабана улучшает процесс продвижения семян к выгрузной горловине. На фиг.1 изображена схема устройства для вытирания семян на фиг.2 - разрез А-А на фиг.1 Устройство для вытирания семян содержит кожух,состоящий из конической 1 и цилиндрической 2 частей, загрузочную 3 и выгрузную 4 горловины, расположенную внутри кожуха терочную поверхность 5, установленный на вращающемся валу 6 барабан, состоящий из конической 7 и цилиндрической 8 частей с бичами 9, закрепленными по винтовой линии. Угол при вершине конической части 1 кожуха больше угла при вершине конической части 7 барабана. Терочная поверхность 5 выполнена из цилиндрических прутков 10, имеющих ребристую накатку, например арматурный пруток, установленных на внутренней поверхности кожуха вдоль его образующей и примыкающих в цилиндрической части 2 кожуха друг к другу. Цилиндрические прутки 10 жестко закреплены на внутренней поверхности кожуха,например, методом сварки. Устройство работает следующим образом. Обрабатываемый материал(например,клеверную пыжину) засыпают в загрузочную горловину 3, откуда он и попадает в пространство,образованное коническими поверхностями кожуха 1 и барабана 7, на внешней поверхности которого по винтовой линии закреплены бичи 9, которые,вращаясь, измельчают ворох и за счет винтовой поверхности проталкивают его в пространство между цилиндрическими частями 2 кожуха и 8 барабана,где происходит основной технологический процесс по вытиранию семян. Терочная поверхность 5,выполненная из цилиндрических прутков 10, имеющих ребристую накатку,интенсифицирует технологический процесс. Наклоненная к горизонтальной оси общая ось вращения кожуха и барабана улучшает процесс продвижения семян к выгрузной горловине 4. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для вытирания семян, содержащее кожух с загрузочной и выгрузной горловинами,барабан с закрепленными на нем по винтовой линии бичами и установленный на валу с возможностью вращения, терочную поверхность, образованную из цилиндрических прутков, примыкающих друг к другу и установленных на внутренней поверхности кожуха вдоль его образующей, отличающееся тем,что кожух и барабан состоят из частей,выполненных в виде усеченных конусов у загрузочной горловины, и цилиндрических частей,причем угол при вершине конической части кожуха больше угла при вершине конической части барабана, при этом цилиндрические прутки выполнены с ребристой накаткой, а вал барабана установлен наклонно.
