Терочное устройство

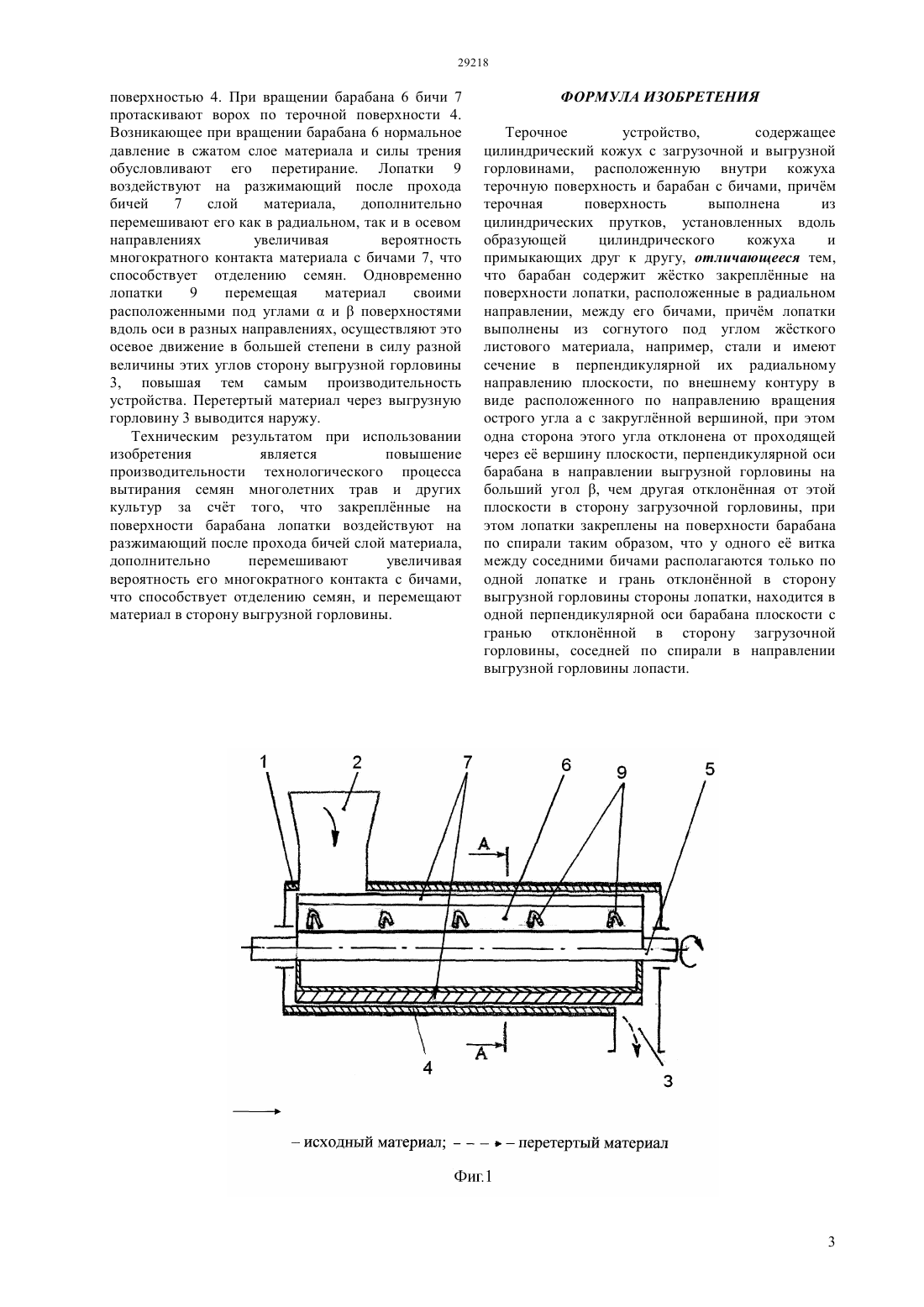

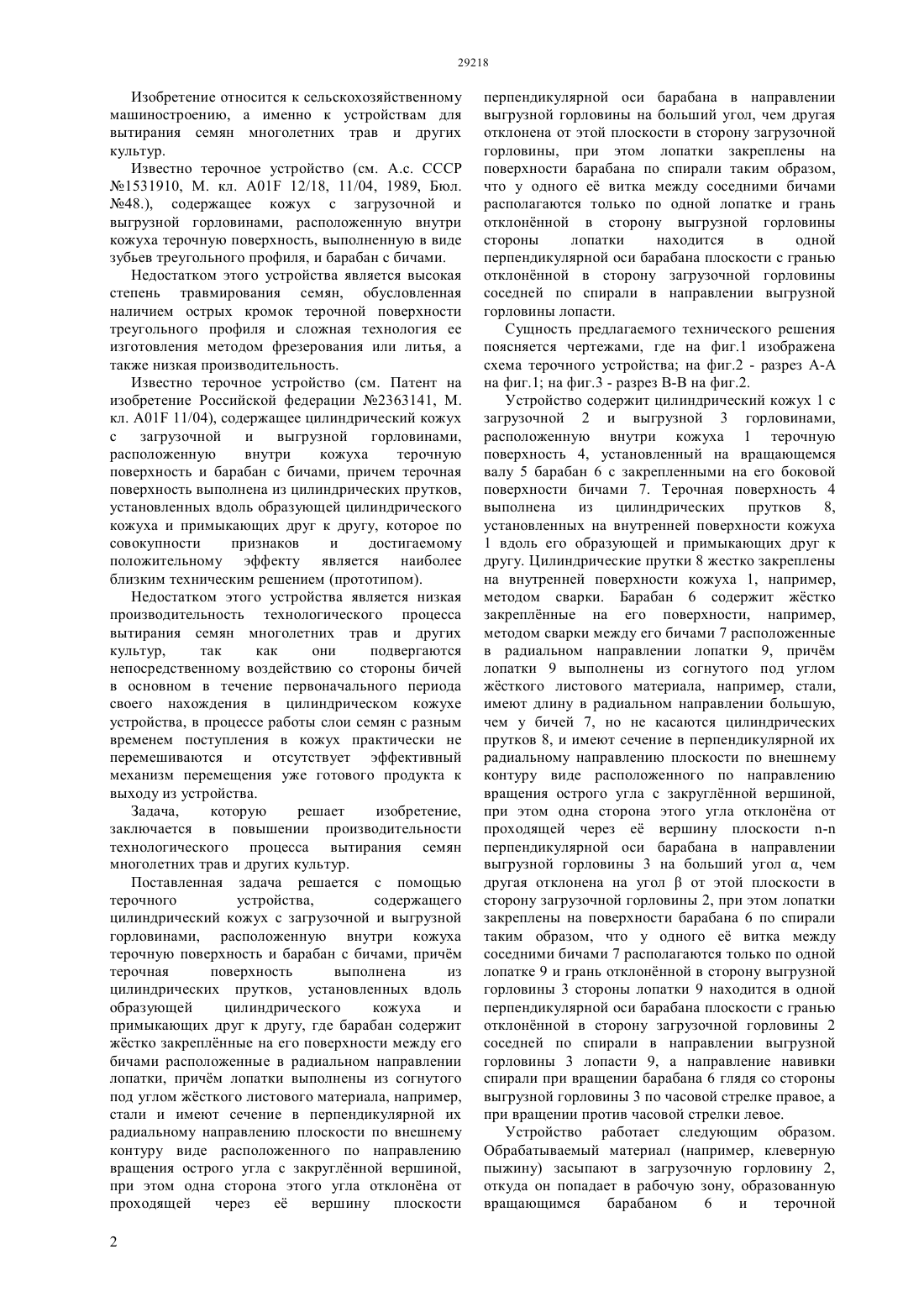

МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ выполнена из цилиндрических прутков 8,установленных вдоль образующей цилиндрического кожуха 1 и примыкающих друг к другу, барабан содержит жстко закреплнные на его поверхности между его бичами расположенные в радиальном направлении лопатки 9, причм лопатки выполнены из согнутого под углом жсткого листового материала, например, стали и имеют сечение в перпендикулярной их радиальному направлению плоскости по внешнему контуру виде расположенного по направлению вращения острого угла с закруглнной вершиной, при этом одна сторона этого угла отклонна от проходящей через е вершину плоскости перпендикулярной оси барабана в направлении выгрузной горловины на больший угол, чем другая отклонена от этой плоскости в сторону загрузочной горловины, при этом лопатки закреплены на поверхности барабана по спирали таким образом, что у одного е витка между соседними бичами располагаются только по одной лопатке и грань отклоннной в сторону выгрузной горловины стороны лопатки находится в одной перпендикулярной оси барабана плоскости с гранью отклоннной в сторону загрузочной горловины соседней по спирали в направлении выгрузной горловины лопасти.(72) Романюк Николай НиколаевичАгейчик Валерий АлександровичНукешев Саяхат ОразовичМуращенко Владимир Иванович(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(57) Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для вытирания семян многолетних трав и других культур. Задача,которую решает изобретение,заключается в повышении производительности технологического процесса вытирания семян многолетних трав и других культур. Поставленная задача решается с помощью терочного устройства,содержащего цилиндрический кожух 1 с загрузочной 2 и выгрузной 3 горловинами, расположенную внутри кожуха терочную поверхность 4 и барабан 6 с бичами 7, причм терочная поверхность 4 Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для вытирания семян многолетних трав и других культур. Известно терочное устройство (см. А.с. СССР 1531910, М. кл. А 01 12/18, 11/04, 1989, Бюл. 48.), содержащее кожух с загрузочной и выгрузной горловинами, расположенную внутри кожуха терочную поверхность, выполненную в виде зубьев треугольного профиля, и барабан с бичами. Недостатком этого устройства является высокая степень травмирования семян, обусловленная наличием острых кромок терочной поверхности треугольного профиля и сложная технология ее изготовления методом фрезерования или литья, а также низкая производительность. Известно терочное устройство (см. Патент на изобретение Российской федерации 2363141, М. кл. А 01 11/04), содержащее цилиндрический кожух с загрузочной и выгрузной горловинами,расположенную внутри кожуха терочную поверхность и барабан с бичами, причем терочная поверхность выполнена из цилиндрических прутков,установленных вдоль образующей цилиндрического кожуха и примыкающих друг к другу, которое по совокупности признаков и достигаемому положительному эффекту является наиболее близким техническим решением (прототипом). Недостатком этого устройства является низкая производительность технологического процесса вытирания семян многолетних трав и других культур,так как они подвергаются непосредственному воздействию со стороны бичей в основном в течение первоначального периода своего нахождения в цилиндрическом кожухе устройства, в процессе работы слои семян с разным временем поступления в кожух практически не перемешиваются и отсутствует эффективный механизм перемещения уже готового продукта к выходу из устройства. Задача,которую решает изобретение,заключается в повышении производительности технологического процесса вытирания семян многолетних трав и других культур. Поставленная задача решается с помощью терочного устройства,содержащего цилиндрический кожух с загрузочной и выгрузной горловинами, расположенную внутри кожуха терочную поверхность и барабан с бичами, причм терочная поверхность выполнена из цилиндрических прутков, установленных вдоль образующей цилиндрического кожуха и примыкающих друг к другу, где барабан содержит жстко закреплнные на его поверхности между его бичами расположенные в радиальном направлении лопатки, причм лопатки выполнены из согнутого под углом жсткого листового материала, например,стали и имеют сечение в перпендикулярной их радиальному направлению плоскости по внешнему контуру виде расположенного по направлению вращения острого угла с закруглнной вершиной,при этом одна сторона этого угла отклонна от проходящей через е вершину плоскости 2 перпендикулярной оси барабана в направлении выгрузной горловины на больший угол, чем другая отклонена от этой плоскости в сторону загрузочной горловины, при этом лопатки закреплены на поверхности барабана по спирали таким образом,что у одного е витка между соседними бичами располагаются только по одной лопатке и грань отклоннной в сторону выгрузной горловины стороны лопатки находится в одной перпендикулярной оси барабана плоскости с гранью отклоннной в сторону загрузочной горловины соседней по спирали в направлении выгрузной горловины лопасти. Сущность предлагаемого технического решения поясняется чертежами, где на фиг.1 изображена схема терочного устройства на фиг.2 - разрез А-А на фиг.1 на фиг.3 - разрез В-В на фиг.2. Устройство содержит цилиндрический кожух 1 с загрузочной 2 и выгрузной 3 горловинами,расположенную внутри кожуха 1 терочную поверхность 4, установленный на вращающемся валу 5 барабан 6 с закрепленными на его боковой поверхности бичами 7. Терочная поверхность 4 выполнена из цилиндрических прутков 8,установленных на внутренней поверхности кожуха 1 вдоль его образующей и примыкающих друг к другу. Цилиндрические прутки 8 жестко закреплены на внутренней поверхности кожуха 1, например,методом сварки. Барабан 6 содержит жстко закреплнные на его поверхности, например,методом сварки между его бичами 7 расположенные в радиальном направлении лопатки 9, причм лопатки 9 выполнены из согнутого под углом жсткого листового материала, например, стали,имеют длину в радиальном направлении большую,чем у бичей 7, но не касаются цилиндрических прутков 8, и имеют сечение в перпендикулярной их радиальному направлению плоскости по внешнему контуру виде расположенного по направлению вращения острого угла с закруглнной вершиной,при этом одна сторона этого угла отклонна от проходящей через е вершину плоскости перпендикулярной оси барабана в направлении выгрузной горловины 3 на больший угол , чем другая отклонена на уголот этой плоскости в сторону загрузочной горловины 2, при этом лопатки закреплены на поверхности барабана 6 по спирали таким образом, что у одного е витка между соседними бичами 7 располагаются только по одной лопатке 9 и грань отклоннной в сторону выгрузной горловины 3 стороны лопатки 9 находится в одной перпендикулярной оси барабана плоскости с гранью отклоннной в сторону загрузочной горловины 2 соседней по спирали в направлении выгрузной горловины 3 лопасти 9, а направление навивки спирали при вращении барабана 6 глядя со стороны выгрузной горловины 3 по часовой стрелке правое, а при вращении против часовой стрелки левое. Устройство работает следующим образом. Обрабатываемый материал (например, клеверную пыжину) засыпают в загрузочную горловину 2,откуда он попадает в рабочую зону, образованную вращающимся барабаном 6 и терочной поверхностью 4. При вращении барабана 6 бичи 7 протаскивают ворох по терочной поверхности 4. Возникающее при вращении барабана 6 нормальное давление в сжатом слое материала и силы трения обусловливают его перетирание. Лопатки 9 воздействуют на разжимающий после прохода бичей 7 слой материала,дополнительно перемешивают его как в радиальном, так и в осевом направлениях увеличивая вероятность многократного контакта материала с бичами 7, что способствует отделению семян. Одновременно лопатки 9 перемещая материал своими расположенными под угламииповерхностями вдоль оси в разных направлениях, осуществляют это осевое движение в большей степени в силу разной величины этих углов сторону выгрузной горловины 3, повышая тем самым производительность устройства. Перетертый материал через выгрузную горловину 3 выводится наружу. Техническим результатом при использовании изобретения является повышение производительности технологического процесса вытирания семян многолетних трав и других культур за счт того, что закреплнные на поверхности барабана лопатки воздействуют на разжимающий после прохода бичей слой материала,дополнительно перемешивают увеличивая вероятность его многократного контакта с бичами,что способствует отделению семян, и перемещают материал в сторону выгрузной горловины. ФОРМУЛА ИЗОБРЕТЕНИЯ Терочное устройство,содержащее цилиндрический кожух с загрузочной и выгрузной горловинами, расположенную внутри кожуха терочную поверхность и барабан с бичами, причм терочная поверхность выполнена из цилиндрических прутков, установленных вдоль образующей цилиндрического кожуха и примыкающих друг к другу, отличающееся тем,что барабан содержит жстко закреплнные на поверхности лопатки, расположенные в радиальном направлении, между его бичами, причм лопатки выполнены из согнутого под углом жсткого листового материала, например, стали и имеют сечение в перпендикулярной их радиальному направлению плоскости, по внешнему контуру в виде расположенного по направлению вращения острого угла а с закруглнной вершиной, при этом одна сторона этого угла отклонена от проходящей через е вершину плоскости, перпендикулярной оси барабана в направлении выгрузной горловины на больший угол , чем другая отклоннная от этой плоскости в сторону загрузочной горловины, при этом лопатки закреплены на поверхности барабана по спирали таким образом, что у одного е витка между соседними бичами располагаются только по одной лопатке и грань отклоннной в сторону выгрузной горловины стороны лопатки, находится в одной перпендикулярной оси барабана плоскости с гранью отклоннной в сторону загрузочной горловины, соседней по спирали в направлении выгрузной горловины лопасти.
