Шатёр

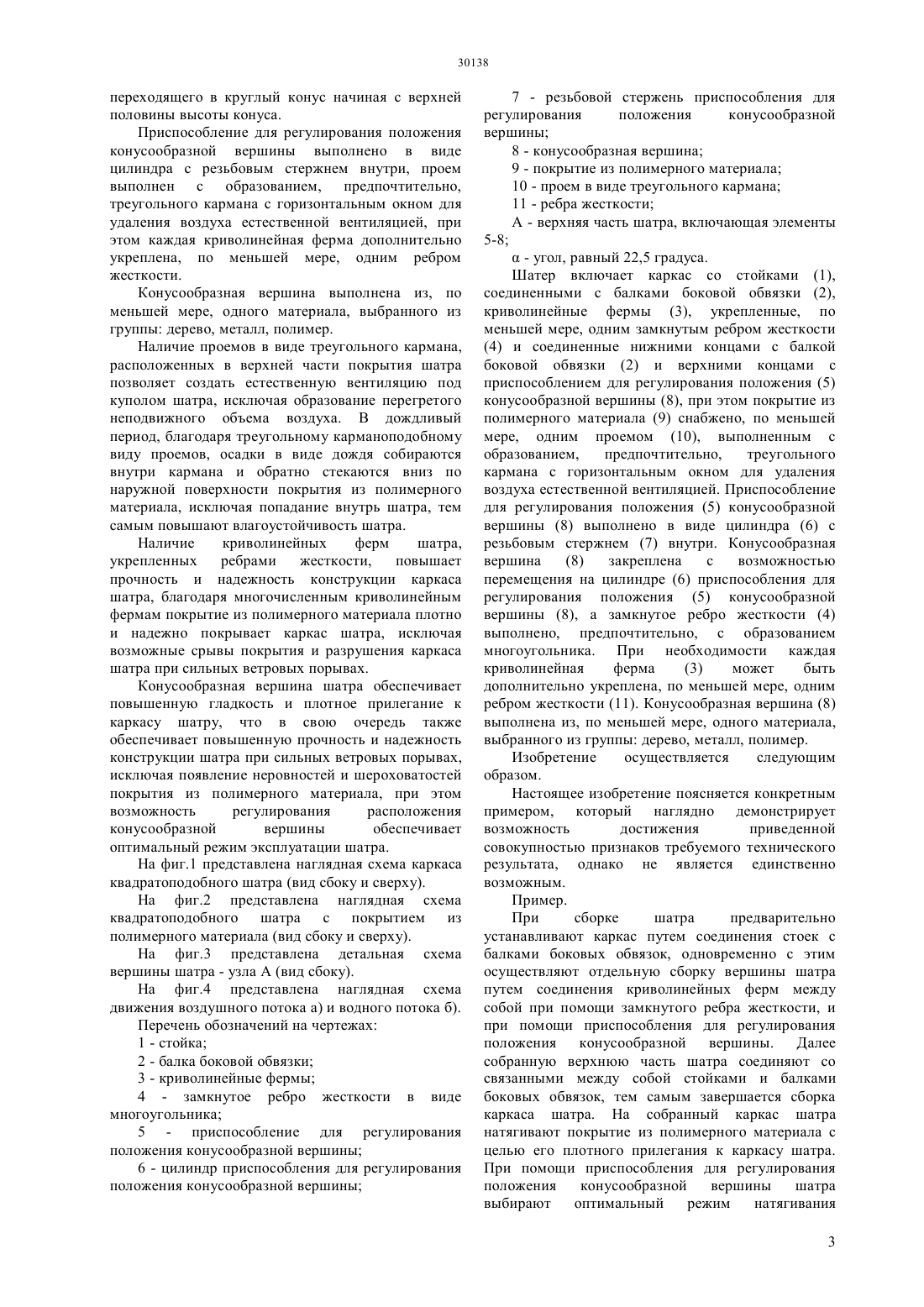

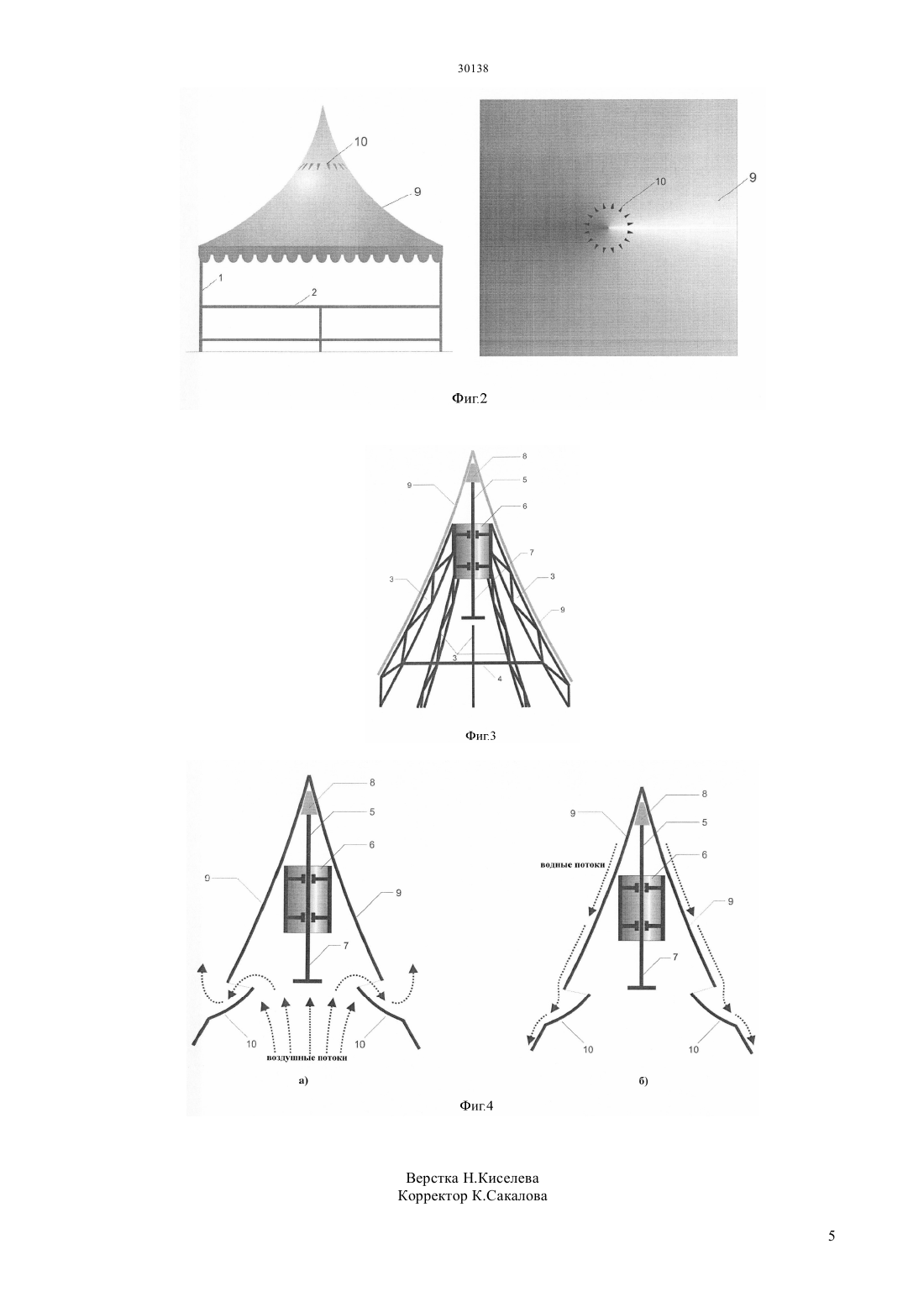

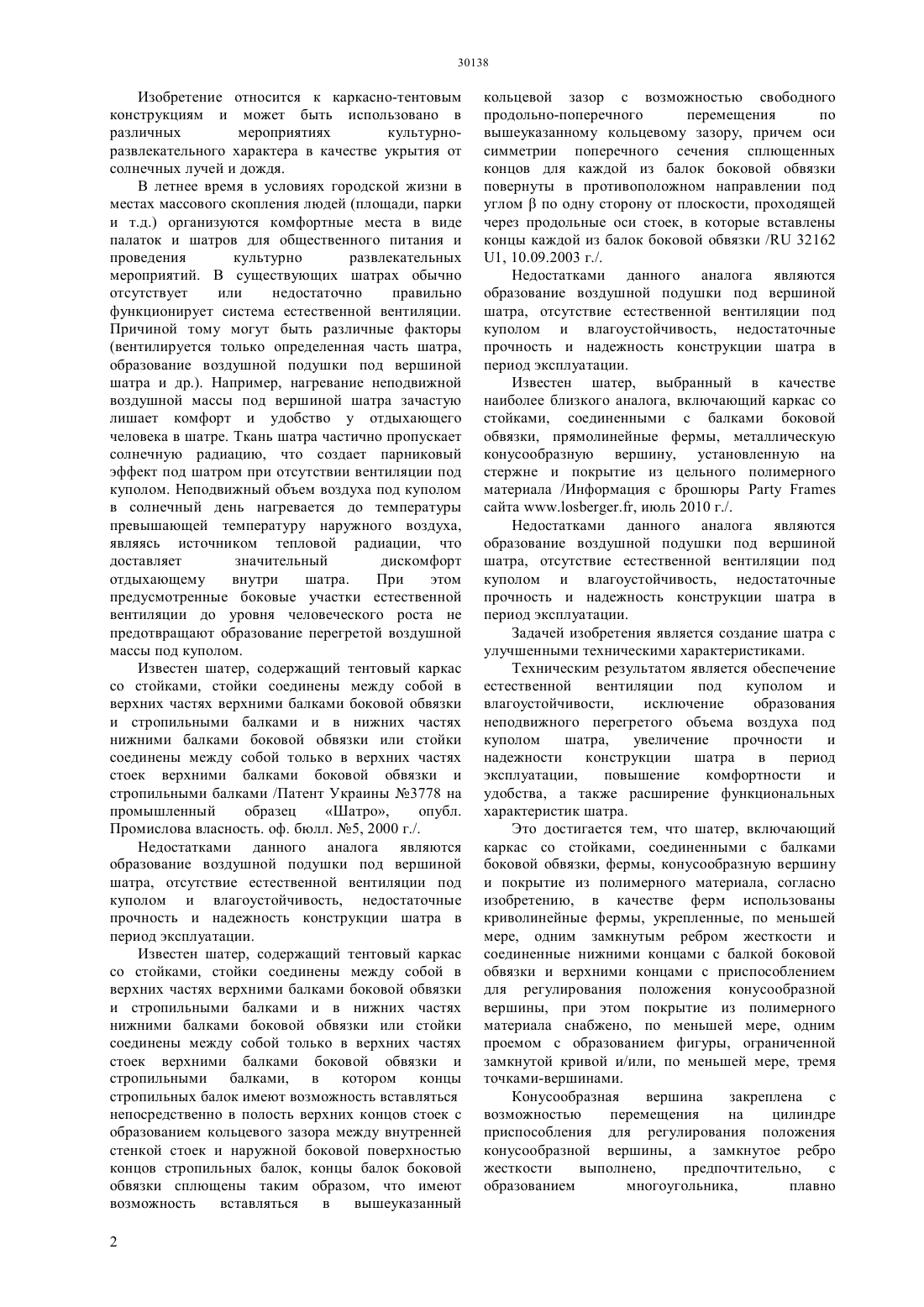

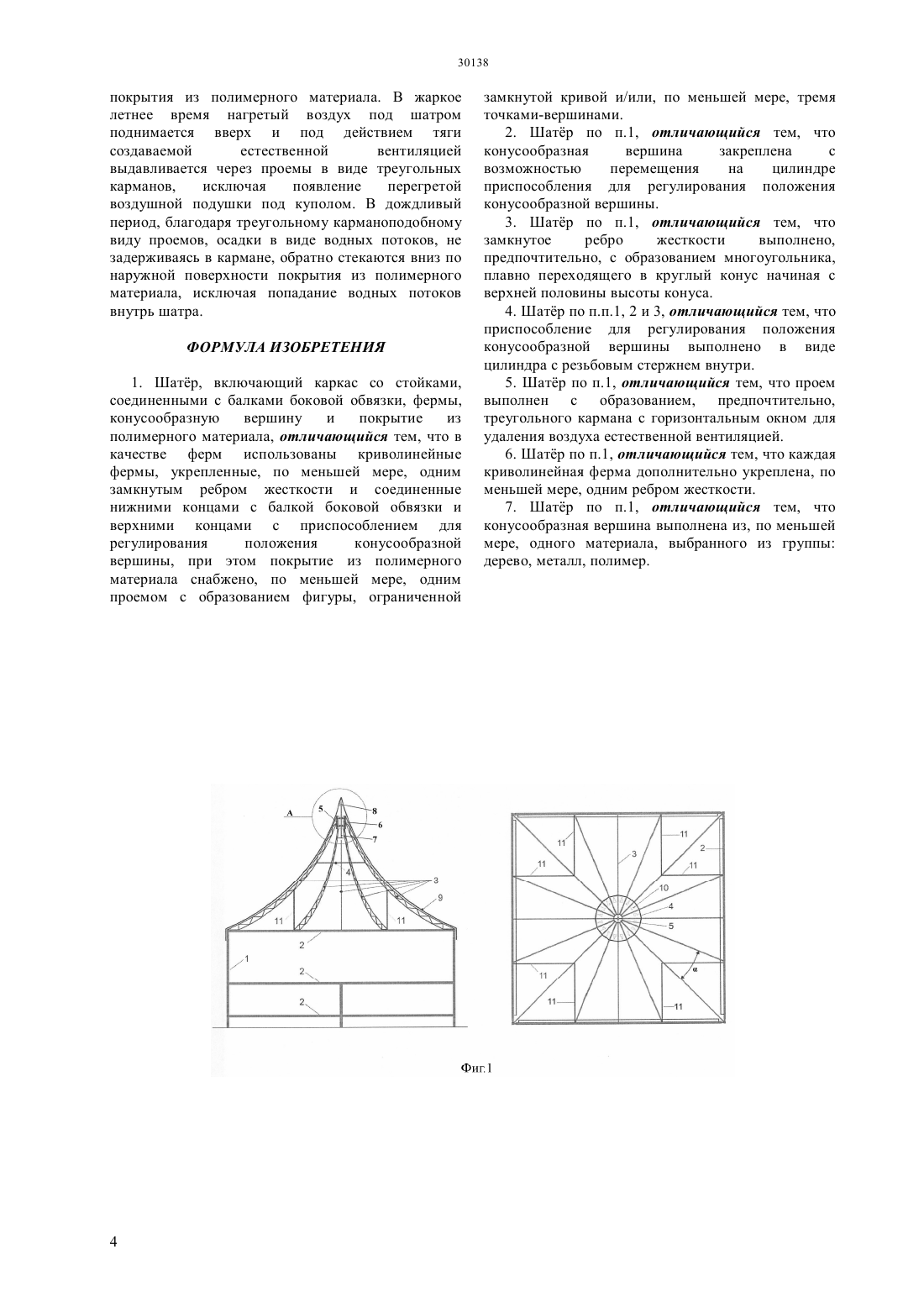

(51) 04 15/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ надежности конструкции шатра в период эксплуатации,повышение комфортности и удобства, а также расширение функциональных характеристик шатра. Это достигается тем, что шатер, включающий каркас со стойками, соединенными с балками боковой обвязки, фермы, конусообразную вершину и покрытие из полимерного материала, согласно изобретению, в качестве ферм использованы криволинейные фермы, укрепленные, по меньшей мере, одним замкнутым ребром жесткости и соединенные нижними концами с балкой боковой обвязки и верхними концами с приспособлением для регулирования положения конусообразной вершины, при этом покрытие из полимерного материала снабжено, по меньшей мере, одним проемом с образованием фигуры, ограниченной замкнутой кривой и/или, по меньшей мере, тремя точками-вершинами.(72) Батпен Санат айратлы Батпенов Кайрат Джумагулулы(74) Тусупова Меруерт Кырыкбаевна Дюсенов Еркебулан Рамазанович(57) Изобретение относится к каркасно-тентовым конструкциям и может быть использовано в различных мероприятиях культурноразвлекательного характера в качестве укрытия от солнечных лучей и дождя. Техническим результатом является обеспечение естественной вентиляции под куполом и влагоустойчивости,исключение образования неподвижного перегретого объема воздуха под куполом шатра,увеличение прочности и Изобретение относится к каркасно-тентовым конструкциям и может быть использовано в различных мероприятиях культурноразвлекательного характера в качестве укрытия от солнечных лучей и дождя. В летнее время в условиях городской жизни в местах массового скопления людей (площади, парки и т.д.) организуются комфортные места в виде палаток и шатров для общественного питания и проведения культурно развлекательных мероприятий. В существующих шатрах обычно отсутствует или недостаточно правильно функционирует система естественной вентиляции. Причиной тому могут быть различные факторы(вентилируется только определенная часть шатра,образование воздушной подушки под вершиной шатра и др.). Например, нагревание неподвижной воздушной массы под вершиной шатра зачастую лишает комфорт и удобство у отдыхающего человека в шатре. Ткань шатра частично пропускает солнечную радиацию, что создает парниковый эффект под шатром при отсутствии вентиляции под куполом. Неподвижный объем воздуха под куполом в солнечный день нагревается до температуры превышающей температуру наружного воздуха,являясь источником тепловой радиации, что доставляет значительный дискомфорт отдыхающему внутри шатра. При этом предусмотренные боковые участки естественной вентиляции до уровня человеческого роста не предотвращают образование перегретой воздушной массы под куполом. Известен шатер, содержащий тентовый каркас со стойками, стойки соединены между собой в верхних частях верхними балками боковой обвязки и стропильными балками и в нижних частях нижними балками боковой обвязки или стойки соединены между собой только в верхних частях стоек верхними балками боковой обвязки и стропильными балками /Патент Украины 3778 на промышленный образец Шатро,опубл. Промислова власность. оф. бюлл. 5, 2000 г./. Недостатками данного аналога являются образование воздушной подушки под вершиной шатра, отсутствие естественной вентиляции под куполом и влагоустойчивость, недостаточные прочность и надежность конструкции шатра в период эксплуатации. Известен шатер, содержащий тентовый каркас со стойками, стойки соединены между собой в верхних частях верхними балками боковой обвязки и стропильными балками и в нижних частях нижними балками боковой обвязки или стойки соединены между собой только в верхних частях стоек верхними балками боковой обвязки и стропильными балками, в котором концы стропильных балок имеют возможность вставляться непосредственно в полость верхних концов стоек с образованием кольцевого зазора между внутренней стенкой стоек и наружной боковой поверхностью концов стропильных балок, концы балок боковой обвязки сплющены таким образом, что имеют возможность вставляться в вышеуказанный 2 кольцевой зазор с возможностью свободного продольно-поперечного перемещения по вышеуказанному кольцевому зазору, причем оси симметрии поперечного сечения сплющенных концов для каждой из балок боковой обвязки повернуты в противоположном направлении под угломпо одну сторону от плоскости, проходящей через продольные оси стоек, в которые вставлены концы каждой из балок боковой обвязки / 32162 1, 10.09.2003 г./. Недостатками данного аналога являются образование воздушной подушки под вершиной шатра, отсутствие естественной вентиляции под куполом и влагоустойчивость, недостаточные прочность и надежность конструкции шатра в период эксплуатации. Известен шатер, выбранный в качестве наиболее близкого аналога, включающий каркас со стойками, соединенными с балками боковой обвязки, прямолинейные фермы, металлическую конусообразную вершину, установленную на стержне и покрытие из цельного полимерного материала /Информация с брошюрысайта , июль 2010 г./. Недостатками данного аналога являются образование воздушной подушки под вершиной шатра, отсутствие естественной вентиляции под куполом и влагоустойчивость, недостаточные прочность и надежность конструкции шатра в период эксплуатации. Задачей изобретения является создание шатра с улучшенными техническими характеристиками. Техническим результатом является обеспечение естественной вентиляции под куполом и влагоустойчивости,исключение образования неподвижного перегретого объема воздуха под куполом шатра,увеличение прочности и надежности конструкции шатра в период эксплуатации,повышение комфортности и удобства, а также расширение функциональных характеристик шатра. Это достигается тем, что шатер, включающий каркас со стойками, соединенными с балками боковой обвязки, фермы, конусообразную вершину и покрытие из полимерного материала, согласно изобретению, в качестве ферм использованы криволинейные фермы, укрепленные, по меньшей мере, одним замкнутым ребром жесткости и соединенные нижними концами с балкой боковой обвязки и верхними концами с приспособлением для регулирования положения конусообразной вершины, при этом покрытие из полимерного материала снабжено, по меньшей мере, одним проемом с образованием фигуры, ограниченной замкнутой кривой и/или, по меньшей мере, тремя точками-вершинами. Конусообразная вершина закреплена с возможностью перемещения на цилиндре приспособления для регулирования положения конусообразной вершины, а замкнутое ребро жесткости выполнено,предпочтительно,с образованием многоугольника,плавно переходящего в круглый конус начиная с верхней половины высоты конуса. Приспособление для регулирования положения конусообразной вершины выполнено в виде цилиндра с резьбовым стержнем внутри, проем выполнен с образованием, предпочтительно,треугольного кармана с горизонтальным окном для удаления воздуха естественной вентиляцией, при этом каждая криволинейная ферма дополнительно укреплена, по меньшей мере, одним ребром жесткости. Конусообразная вершина выполнена из, по меньшей мере, одного материала, выбранного из группы дерево, металл, полимер. Наличие проемов в виде треугольного кармана,расположенных в верхней части покрытия шатра позволяет создать естественную вентиляцию под куполом шатра, исключая образование перегретого неподвижного объема воздуха. В дождливый период, благодаря треугольному карманоподобному виду проемов, осадки в виде дождя собираются внутри кармана и обратно стекаются вниз по наружной поверхности покрытия из полимерного материала, исключая попадание внутрь шатра, тем самым повышают влагоустойчивость шатра. Наличие криволинейных ферм шатра,укрепленных ребрами жесткости,повышает прочность и надежность конструкции каркаса шатра, благодаря многочисленным криволинейным фермам покрытие из полимерного материала плотно и надежно покрывает каркас шатра, исключая возможные срывы покрытия и разрушения каркаса шатра при сильных ветровых порывах. Конусообразная вершина шатра обеспечивает повышенную гладкость и плотное прилегание к каркасу шатру, что в свою очередь также обеспечивает повышенную прочность и надежность конструкции шатра при сильных ветровых порывах,исключая появление неровностей и шероховатостей покрытия из полимерного материала, при этом возможность регулирования расположения конусообразной вершины обеспечивает оптимальный режим эксплуатации шатра. На фиг.1 представлена наглядная схема каркаса квадратоподобного шатра (вид сбоку и сверху). На фиг.2 представлена наглядная схема квадратоподобного шатра с покрытием из полимерного материала (вид сбоку и сверху). На фиг.3 представлена детальная схема вершины шатра - узла А (вид сбоку). На фиг.4 представлена наглядная схема движения воздушного потока а) и водного потока б). Перечень обозначений на чертежах 1 - стойка 2 - балка боковой обвязки 3 - криволинейные фермы 4 - замкнутое ребро жесткости в виде многоугольника 5 - приспособление для регулирования положения конусообразной вершины 6 - цилиндр приспособления для регулирования положения конусообразной вершины 7 - резьбовой стержень приспособления для регулирования положения конусообразной вершины 8 - конусообразная вершина 9 - покрытие из полимерного материала 10 - проем в виде треугольного кармана 11 - ребра жесткости А - верхняя часть шатра, включающая элементы 5-8- угол, равный 22,5 градуса. Шатер включает каркас со стойками (1),соединенными с балками боковой обвязки (2),криволинейные фермы (3), укрепленные, по меньшей мере, одним замкнутым ребром жесткости(4) и соединенные нижними концами с балкой боковой обвязки (2) и верхними концами с приспособлением для регулирования положения (5) конусообразной вершины (8), при этом покрытие из полимерного материала (9) снабжено, по меньшей мере, одним проемом (10), выполненным с образованием,предпочтительно,треугольного кармана с горизонтальным окном для удаления воздуха естественной вентиляцией. Приспособление для регулирования положения (5) конусообразной вершины (8) выполнено в виде цилиндра (6) с резьбовым стержнем (7) внутри. Конусообразная вершина(8) закреплена с возможностью перемещения на цилиндре (6) приспособления для регулирования положения (5) конусообразной вершины (8), а замкнутое ребро жесткости (4) выполнено, предпочтительно, с образованием многоугольника. При необходимости каждая криволинейная ферма(3) может быть дополнительно укреплена, по меньшей мере, одним ребром жесткости (11). Конусообразная вершина (8) выполнена из, по меньшей мере, одного материала,выбранного из группы дерево, металл, полимер. Изобретение осуществляется следующим образом. Настоящее изобретение поясняется конкретным примером, который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. Пример. При сборке шатра предварительно устанавливают каркас путем соединения стоек с балками боковых обвязок, одновременно с этим осуществляют отдельную сборку вершины шатра путем соединения криволинейных ферм между собой при помощи замкнутого ребра жесткости, и при помощи приспособления для регулирования положения конусообразной вершины. Далее собранную верхнюю часть шатра соединяют со связанными между собой стойками и балками боковых обвязок, тем самым завершается сборка каркаса шатра. На собранный каркас шатра натягивают покрытие из полимерного материала с целью его плотного прилегания к каркасу шатра. При помощи приспособления для регулирования положения конусообразной вершины шатра выбирают оптимальный режим натягивания 3 покрытия из полимерного материала. В жаркое летнее время нагретый воздух под шатром поднимается вверх и под действием тяги создаваемой естественной вентиляцией выдавливается через проемы в виде треугольных карманов,исключая появление перегретой воздушной подушки под куполом. В дождливый период, благодаря треугольному карманоподобному виду проемов, осадки в виде водных потоков, не задерживаясь в кармане, обратно стекаются вниз по наружной поверхности покрытия из полимерного материала, исключая попадание водных потоков внутрь шатра. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Шатр, включающий каркас со стойками,соединенными с балками боковой обвязки, фермы,конусообразную вершину и покрытие из полимерного материала, отличающийся тем, что в качестве ферм использованы криволинейные фермы, укрепленные, по меньшей мере, одним замкнутым ребром жесткости и соединенные нижними концами с балкой боковой обвязки и верхними концами с приспособлением для регулирования положения конусообразной вершины, при этом покрытие из полимерного материала снабжено, по меньшей мере, одним проемом с образованием фигуры, ограниченной замкнутой кривой и/или, по меньшей мере, тремя точками-вершинами. 2. Шатр по п.1, отличающийся тем, что конусообразная вершина закреплена с возможностью перемещения на цилиндре приспособления для регулирования положения конусообразной вершины. 3. Шатр по п.1, отличающийся тем, что замкнутое ребро жесткости выполнено,предпочтительно, с образованием многоугольника,плавно переходящего в круглый конус начиная с верхней половины высоты конуса. 4. Шатр по п.п.1, 2 и 3, отличающийся тем, что приспособление для регулирования положения конусообразной вершины выполнено в виде цилиндра с резьбовым стержнем внутри. 5. Шатр по п.1, отличающийся тем, что проем выполнен с образованием, предпочтительно,треугольного кармана с горизонтальным окном для удаления воздуха естественной вентиляцией. 6. Шатр по п.1, отличающийся тем, что каждая криволинейная ферма дополнительно укреплена, по меньшей мере, одним ребром жесткости. 7. Шатр по п.1, отличающийся тем, что конусообразная вершина выполнена из, по меньшей мере, одного материала, выбранного из группы дерево, металл, полимер.
