Трансформируемое шатровое укрытие

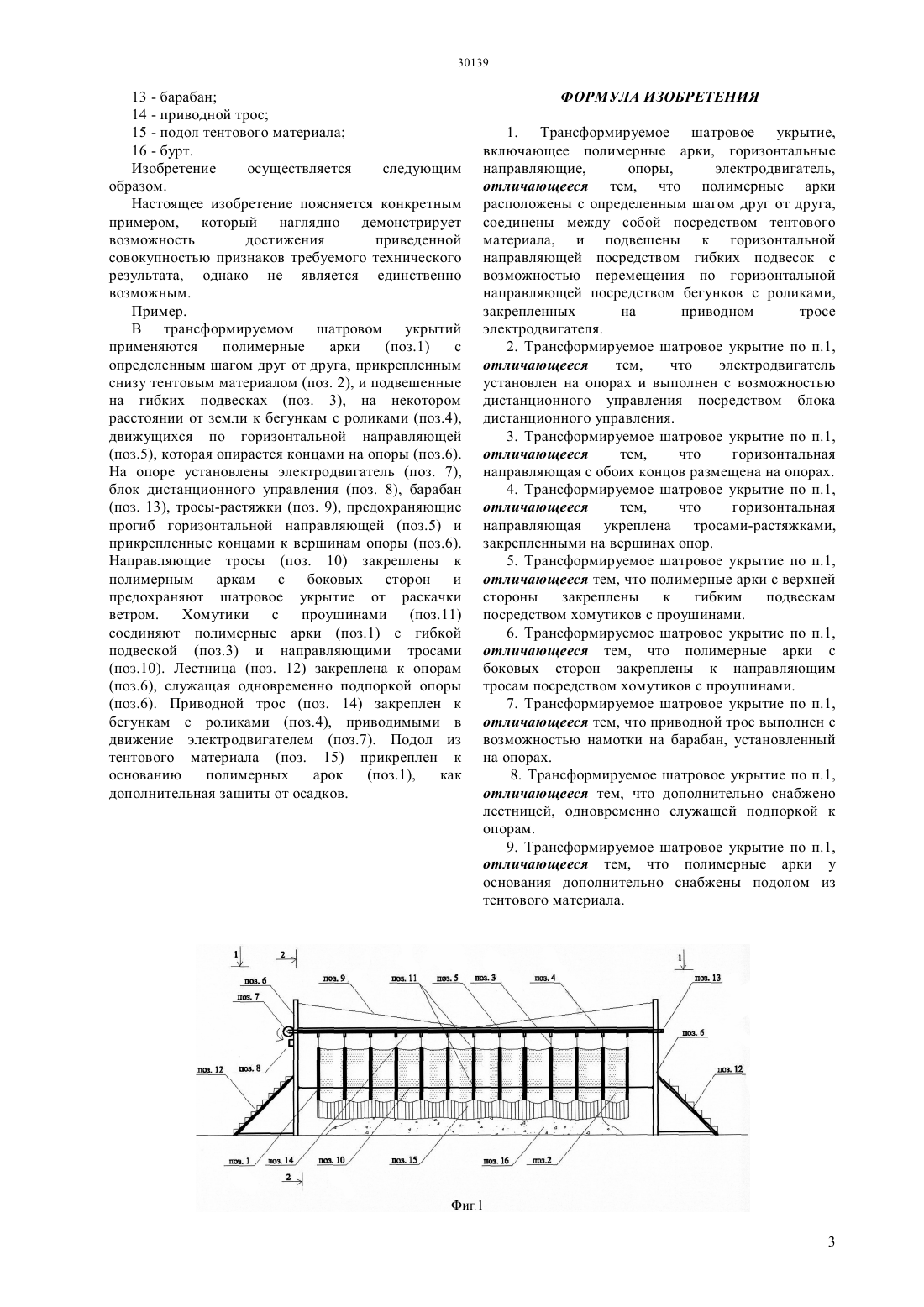

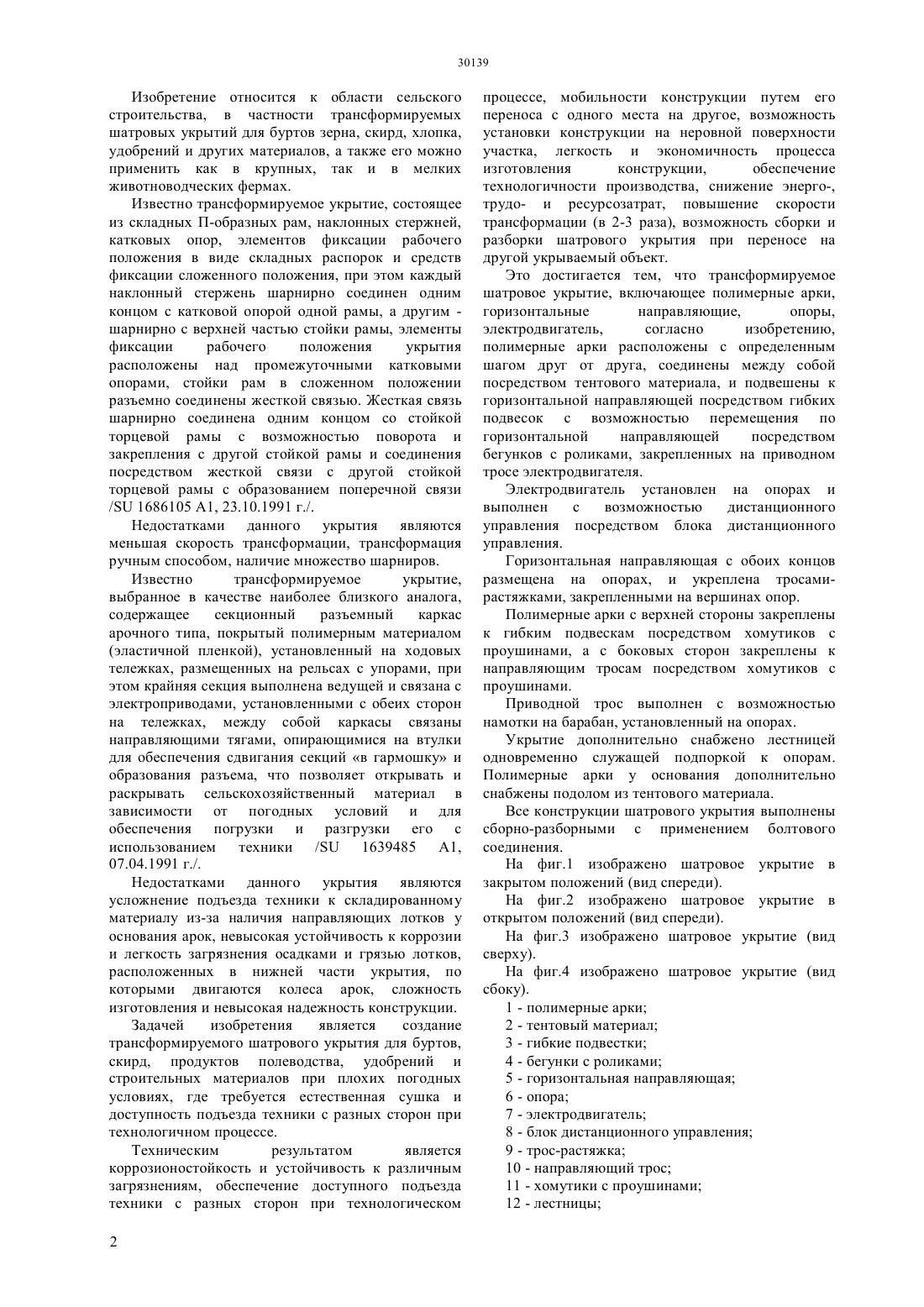

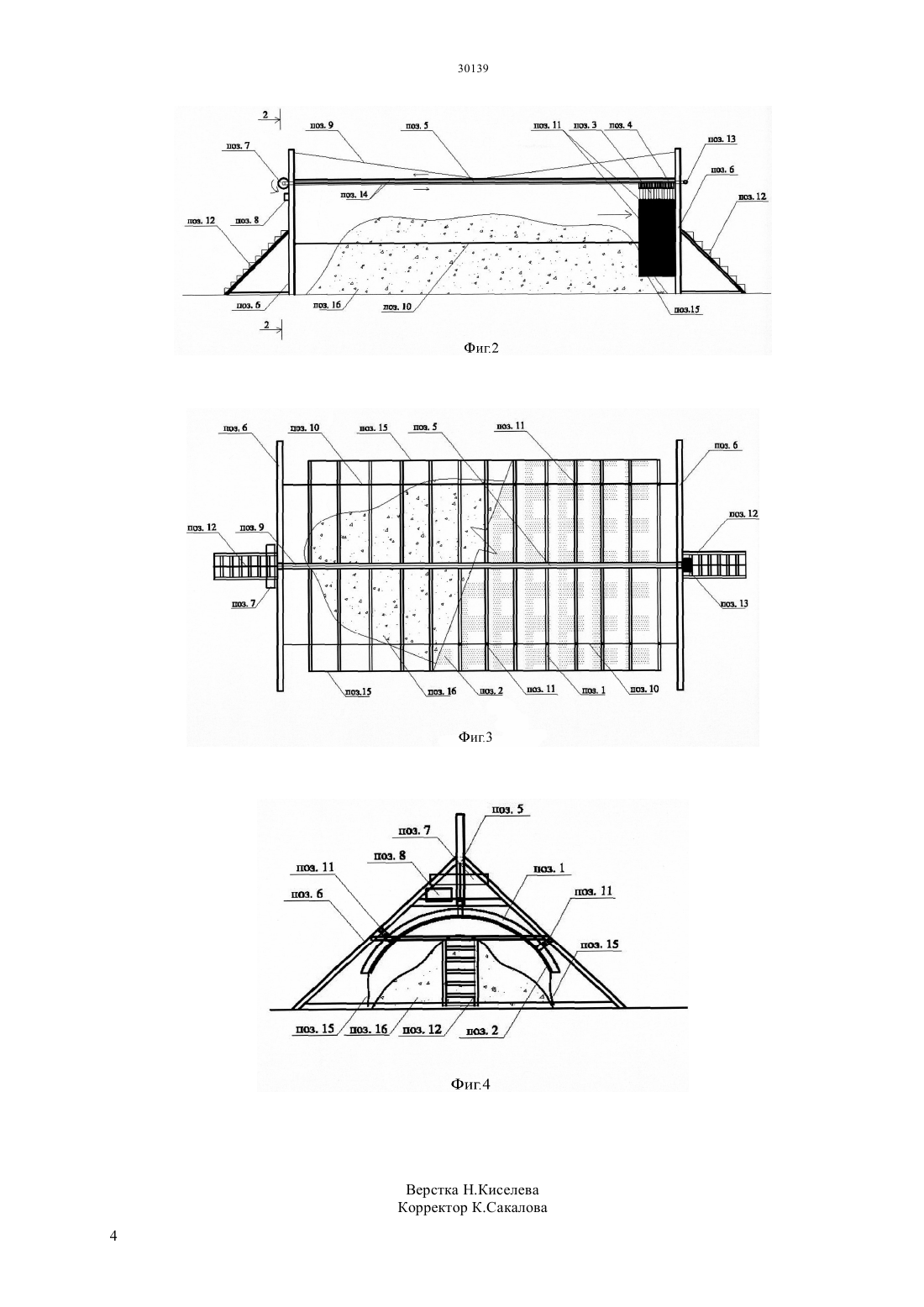

(51) 04 15/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ участка, легкость и экономичность процесса изготовления конструкции,обеспечение технологичности производства, снижение энерго-,трудо- и ресурсозатрат, повышение скорости трансформации (в 2-3 раза), возможность сборки и разборки шатрового укрытия при переносе на другой укрываемый объект. Это достигается тем, что трансформируемое шатровое укрытие, включающее полимерные арки с полимерным материалом,горизонтальные направляющие, опоры, электродвигатель, согласно изобретению, полимерные арки расположены с определенным шагом друг от друга, соединены между собой посредством тентового материала, и подвешены к горизонтальной направляющей посредством гибких подвесок с возможностью перемещения по горизонтальной направляющей посредством бегунков с роликами, закрепленных на приводном тросе электродвигателя. Все конструкции шатрового укрытия выполнены сборно-разборными с применением болтового соединения.(72) Марамов Бурабай Ахметов Дамир Халитович(57) Изобретение относится к области сельского строительства, в частности трансформируемых шатровых укрытий для буртов зерна, скирд, хлопка,удобрений и других материалов, где требуется естественная сушка и доступность подъезда техники с разных сторон при технологичном процессе, а также его можно применить как в крупных, так и в мелких животноводческих фермах. Техническим результатом является коррозионостойкость и устойчивость к различным загрязнениям, обеспечение доступного подъезда техники с разных сторон при технологическом процессе, мобильности конструкции путем его переноса с одного места на другое, возможность установки конструкции на неровной поверхности Изобретение относится к области сельского строительства, в частности трансформируемых шатровых укрытий для буртов зерна, скирд, хлопка,удобрений и других материалов, а также его можно применить как в крупных, так и в мелких животноводческих фермах. Известно трансформируемое укрытие, состоящее из складных П-образных рам, наклонных стержней,катковых опор, элементов фиксации рабочего положения в виде складных распорок и средств фиксации сложенного положения, при этом каждый наклонный стержень шарнирно соединен одним концом с катковой опорой одной рамы, а другим шарнирно с верхней частью стойки рамы, элементы фиксации рабочего положения укрытия расположены над промежуточными катковыми опорами, стойки рам в сложенном положении разъемно соединены жесткой связью. Жесткая связь шарнирно соединена одним концом со стойкой торцевой рамы с возможностью поворота и закрепления с другой стойкой рамы и соединения посредством жесткой связи с другой стойкой торцевой рамы с образованием поперечной связи/ 1686105 А 1, 23.10.1991 г./. Недостатками данного укрытия являются меньшая скорость трансформации, трансформация ручным способом, наличие множество шарниров. Известно трансформируемое укрытие,выбранное в качестве наиболее близкого аналога,содержащее секционный разъемный каркас арочного типа, покрытый полимерным материалом(эластичной пленкой), установленный на ходовых тележках, размещенных на рельсах с упорами, при этом крайняя секция выполнена ведущей и связана с электроприводами, установленными с обеих сторон на тележках, между собой каркасы связаны направляющими тягами, опирающимися на втулки для обеспечения сдвигания секций в гармошку и образования разъема, что позволяет открывать и раскрывать сельскохозяйственный материал в зависимости от погодных условий и для обеспечения погрузки и разгрузки его с использованием техники / 1639485 А 1,07.04.1991 г./. Недостатками данного укрытия являются усложнение подъезда техники к складированному материалу из-за наличия направляющих лотков у основания арок, невысокая устойчивость к коррозии и легкость загрязнения осадками и грязью лотков,расположенных в нижней части укрытия, по которыми двигаются колеса арок, сложность изготовления и невысокая надежность конструкции. Задачей изобретения является создание трансформируемого шатрового укрытия для буртов,скирд, продуктов полеводства, удобрений и строительных материалов при плохих погодных условиях, где требуется естественная сушка и доступность подъезда техники с разных сторон при технологичном процессе. Техническим результатом является коррозионостойкость и устойчивость к различным загрязнениям, обеспечение доступного подъезда техники с разных сторон при технологическом 2 процессе, мобильности конструкции путем его переноса с одного места на другое, возможность установки конструкции на неровной поверхности участка, легкость и экономичность процесса изготовления конструкции,обеспечение технологичности производства, снижение энерго-,трудо- и ресурсозатрат, повышение скорости трансформации (в 2-3 раза), возможность сборки и разборки шатрового укрытия при переносе на другой укрываемый объект. Это достигается тем, что трансформируемое шатровое укрытие, включающее полимерные арки,горизонтальные направляющие,опоры,электродвигатель,согласно изобретению,полимерные арки расположены с определенным шагом друг от друга, соединены между собой посредством тентового материала, и подвешены к горизонтальной направляющей посредством гибких подвесок с возможностью перемещения по горизонтальной направляющей посредством бегунков с роликами, закрепленных на приводном тросе электродвигателя. Электродвигатель установлен на опорах и выполнен с возможностью дистанционного управления посредством блока дистанционного управления. Горизонтальная направляющая с обоих концов размещена на опорах, и укреплена тросамирастяжками, закрепленными на вершинах опор. Полимерные арки с верхней стороны закреплены к гибким подвескам посредством хомутиков с проушинами, а с боковых сторон закреплены к направляющим тросам посредством хомутиков с проушинами. Приводной трос выполнен с возможностью намотки на барабан, установленный на опорах. Укрытие дополнительно снабжено лестницей одновременно служащей подпоркой к опорам. Полимерные арки у основания дополнительно снабжены подолом из тентового материала. Все конструкции шатрового укрытия выполнены сборно-разборными с применением болтового соединения. На фиг.1 изображено шатровое укрытие в закрытом положений (вид спереди). На фиг.2 изображено шатровое укрытие в открытом положений (вид спереди). На фиг.3 изображено шатровое укрытие (вид сверху). На фиг.4 изображено шатровое укрытие (вид сбоку). 1 - полимерные арки 2 - тентовый материал 3 - гибкие подвестки 4 - бегунки с роликами 5 - горизонтальная направляющая 6 - опора 7 - электродвигатель 8 - блок дистанционного управления 9 - трос-растяжка 10 - направляющий трос 11 - хомутики с проушинами 12 - лестницы 13 - барабан 14 - приводной трос 15 - подол тентового материала 16 - бурт. Изобретение осуществляется следующим образом. Настоящее изобретение поясняется конкретным примером, который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. Пример. В трансформируемом шатровом укрытий применяются полимерные арки(поз.1) с определенным шагом друг от друга, прикрепленным снизу тентовым материалом (поз. 2), и подвешенные на гибких подвесках (поз. 3), на некотором расстоянии от земли к бегункам с роликами (поз.4),движущихся по горизонтальной направляющей(поз.5), которая опирается концами на опоры (поз.6). На опоре установлены электродвигатель (поз. 7),блок дистанционного управления (поз. 8), барабан(поз. 13), тросы-растяжки (поз. 9), предохраняющие прогиб горизонтальной направляющей (поз.5) и прикрепленные концами к вершинам опоры (поз.6). Направляющие тросы (поз. 10) закреплены к полимерным аркам с боковых сторон и предохраняют шатровое укрытие от раскачки ветром. Хомутики с проушинами (поз.11) соединяют полимерные арки (поз.1) с гибкой подвеской (поз.3) и направляющими тросами(поз.6), служащая одновременно подпоркой опоры(поз.6). Приводной трос (поз. 14) закреплен к бегункам с роликами (поз.4), приводимыми в движение электродвигателем (поз.7). Подол из тентового материала (поз. 15) прикреплен к основанию полимерных арок(поз.1),как дополнительная защиты от осадков. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Трансформируемое шатровое укрытие,включающее полимерные арки, горизонтальные направляющие,опоры,электродвигатель,отличающееся тем, что полимерные арки расположены с определенным шагом друг от друга,соединены между собой посредством тентового материала, и подвешены к горизонтальной направляющей посредством гибких подвесок с возможностью перемещения по горизонтальной направляющей посредством бегунков с роликами,закрепленных на приводном тросе электродвигателя. 2. Трансформируемое шатровое укрытие по п.1,отличающееся тем,что электродвигатель установлен на опорах и выполнен с возможностью дистанционного управления посредством блока дистанционного управления. 3. Трансформируемое шатровое укрытие по п.1,отличающееся тем,что горизонтальная направляющая с обоих концов размещена на опорах. 4. Трансформируемое шатровое укрытие по п.1,отличающееся тем,что горизонтальная направляющая укреплена тросами-растяжками,закрепленными на вершинах опор. 5. Трансформируемое шатровое укрытие по п.1,отличающееся тем, что полимерные арки с верхней стороны закреплены к гибким подвескам посредством хомутиков с проушинами. 6. Трансформируемое шатровое укрытие по п.1,отличающееся тем, что полимерные арки с боковых сторон закреплены к направляющим тросам посредством хомутиков с проушинами. 7. Трансформируемое шатровое укрытие по п.1,отличающееся тем, что приводной трос выполнен с возможностью намотки на барабан, установленный на опорах. 8. Трансформируемое шатровое укрытие по п.1,отличающееся тем, что дополнительно снабжено лестницей, одновременно служащей подпоркой к опорам. 9. Трансформируемое шатровое укрытие по п.1,отличающееся тем, что полимерные арки у основания дополнительно снабжены подолом из тентового материала.
