Передвижное укрытие

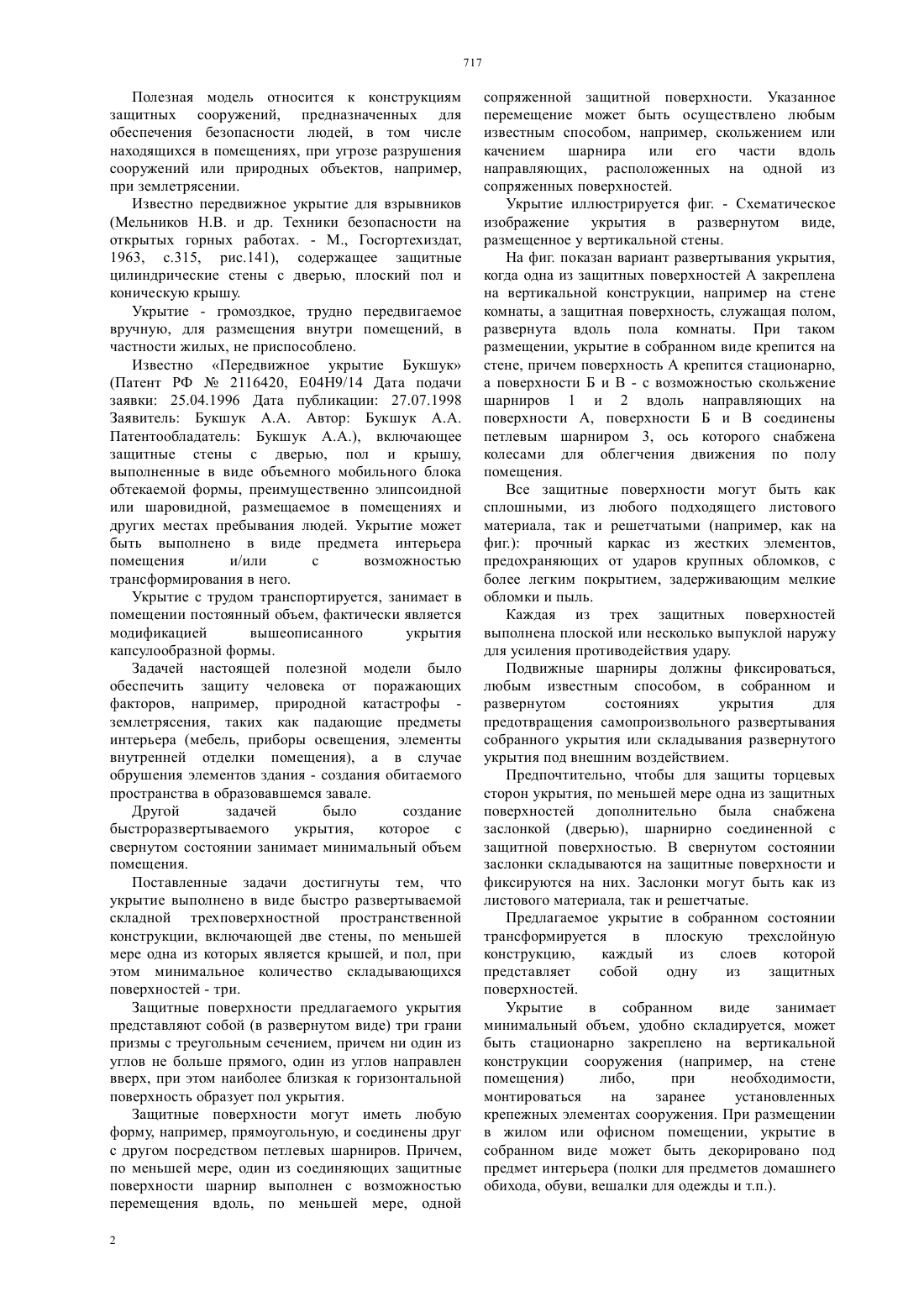

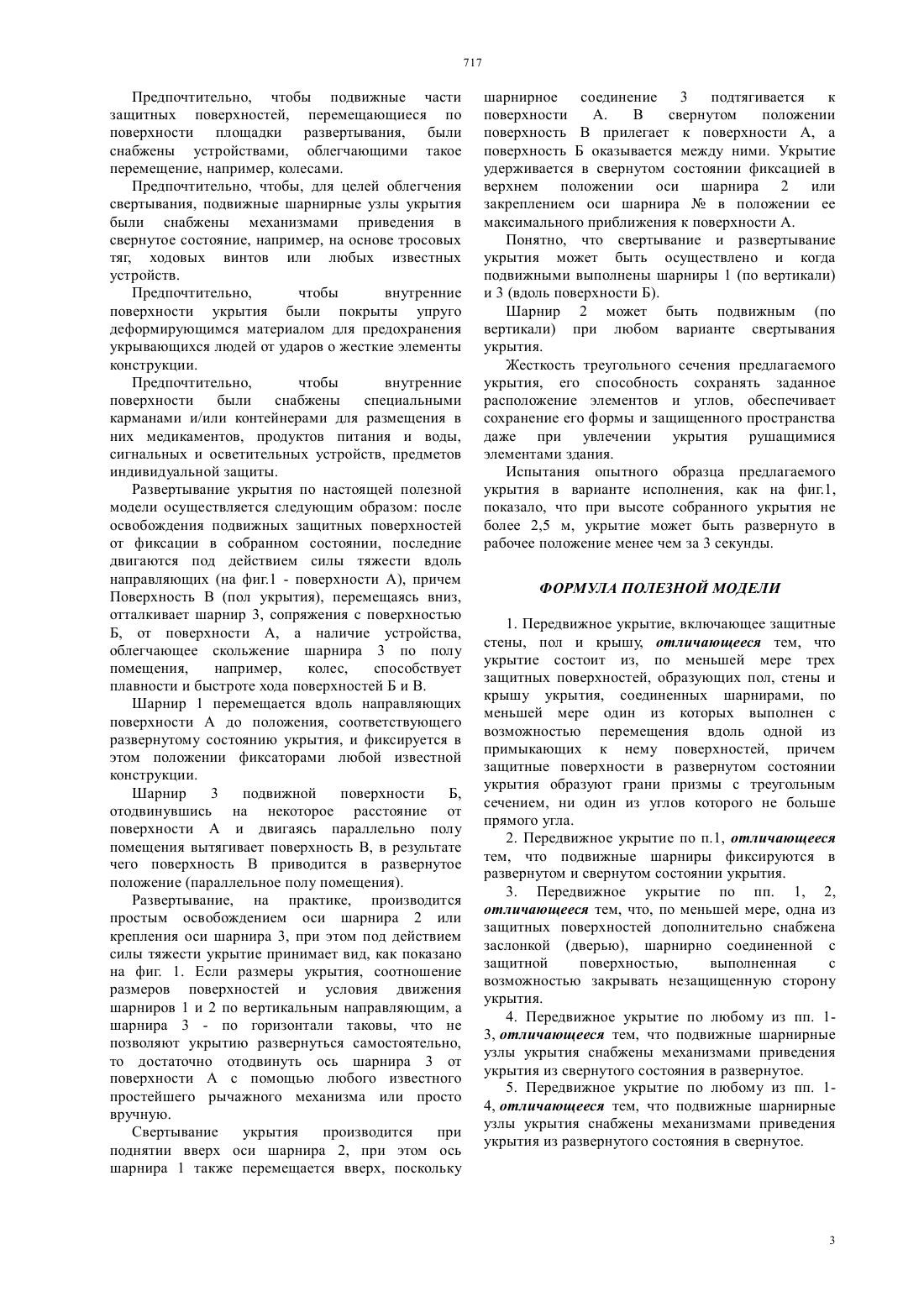

(51) 04 9/14 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ причем защитные поверхности в развернутом состоянии укрытия образуют грани призмы с треугольным сечением, ни один из углов которого не больше прямого угла. Подвижные шарниры фиксируются в развернутом и свернутом состоянии укрытия и, по меньшей мере, одна из защитных поверхностей дополнительно снабжена заслонкой(дверью), шарнирно соединенной с защитной поверхностью, выполненная с возможностью закрывать незащищенную сторону укрытия. Подвижные шарнирные узлы укрытия снабжены механизмами приведения укрытия из свернутого состояния в развернутое и из развернутого состояния в свернутое. Жесткость треугольного сечения предлагаемого укрытия, его способность сохранять заданное расположение элементов и углов, обеспечивает сохранение его формы и защищенного пространства даже при увлечении укрытия рушащимися элементами здания.(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич(57) Полезная модель относится к конструкциям защитных сооружений, предназначенных для обеспечения безопасности людей, в том числе находящихся в помещениях, при угрозе разрушения сооружений или природных объектов, например,при землетрясении. Передвижное укрытие состоит из, по меньшей мере трех защитных поверхностей, образующих пол, стены и крышу укрытия, соединенных шарнирами, поменыней мере один из которых выполнен с возможностью перемещения вдоль одной из примыкающих к нему поверхностей, 717 Полезная модель относится к конструкциям защитных сооружений, предназначенных для обеспечения безопасности людей, в том числе находящихся в помещениях, при угрозе разрушения сооружений или природных объектов, например,при землетрясении. Известно передвижное укрытие для взрывников(Мельников Н.В. и др. Техники безопасности на открытых горных работах. - М., Госгортехиздат,1963, с.315, рис.141), содержащее защитные цилиндрические стены с дверью, плоский пол и коническую крышу. Укрытие - громоздкое, трудно передвигаемое вручную, для размещения внутри помещений, в частности жилых, не приспособлено. Известно Передвижное укрытие Букшук(Патент РФ 2116420, Е 04 Н 9/14 Дата подачи заявки 25.04.1996 Дата публикации 27.07.1998 Заявитель Букшук А.А. Автор Букшук А.А. Патентообладатель Букшук А.А.), включающее защитные стены с дверью, пол и крышу,выполненные в виде объемного мобильного блока обтекаемой формы, преимущественно элипсоидной или шаровидной, размещаемое в помещениях и других местах пребывания людей. Укрытие может быть выполнено в виде предмета интерьера помещения и/или с возможностью трансформирования в него. Укрытие с трудом транспортируется, занимает в помещении постоянный объем, фактически является модификацией вышеописанного укрытия капсулообразной формы. Задачей настоящей полезной модели было обеспечить защиту человека от поражающих факторов, например, природной катастрофы землетрясения, таких как падающие предметы интерьера (мебель, приборы освещения, элементы внутренней отделки помещения), а в случае обрушения элементов здания - создания обитаемого пространства в образовавшемся завале. Другой задачей было создание быстроразвертываемого укрытия,которое с свернутом состоянии занимает минимальный объем помещения. Поставленные задачи достигнуты тем, что укрытие выполнено в виде быстро развертываемой складной трехповерхностной пространственной конструкции, включающей две стены, по меньшей мере одна из которых является крышей, и пол, при этом минимальное количество складывающихся поверхностей - три. Защитные поверхности предлагаемого укрытия представляют собой (в развернутом виде) три грани призмы с треугольным сечением, причем ни один из углов не больше прямого, один из углов направлен вверх, при этом наиболее близкая к горизонтальной поверхность образует пол укрытия. Защитные поверхности могут иметь любую форму, например, прямоугольную, и соединены друг с другом посредством петлевых шарниров. Причем,по меньшей мере, один из соединяющих защитные поверхности шарнир выполнен с возможностью перемещения вдоль, по меньшей мере, одной 2 сопряженной защитной поверхности. Указанное перемещение может быть осуществлено любым известным способом, например, скольжением или качением шарнира или его части вдоль направляющих, расположенных на одной из сопряженных поверхностей. Укрытие иллюстрируется фиг. - Схематическое изображение укрытия в развернутом виде,размещенное у вертикальной стены. На фиг. показан вариант развертывания укрытия,когда одна из защитных поверхностей А закреплена на вертикальной конструкции, например на стене комнаты, а защитная поверхность, служащая полом,развернута вдоль пола комнаты. При таком размещении, укрытие в собранном виде крепится на стене, причем поверхность А крепится стационарно,а поверхности Б и В - с возможностью скольжение шарниров 1 и 2 вдоль направляющих на поверхности А, поверхности Б и В соединены петлевым шарниром 3, ось которого снабжена колесами для облегчения движения по полу помещения. Все защитные поверхности могут быть как сплошными, из любого подходящего листового материала, так и решетчатыми (например, как на фиг.) прочный каркас из жестких элементов,предохраняющих от ударов крупных обломков, с более легким покрытием, задерживающим мелкие обломки и пыль. Каждая из трех защитных поверхностей выполнена плоской или несколько выпуклой наружу для усиления противодействия удару. Подвижные шарниры должны фиксироваться,любым известным способом, в собранном и развернутом состояниях укрытия для предотвращения самопроизвольного развертывания собранного укрытия или складывания развернутого укрытия под внешним воздействием. Предпочтительно, чтобы для защиты торцевых сторон укрытия, по меньшей мере одна из защитных поверхностей дополнительно была снабжена заслонкой (дверью), шарнирно соединенной с защитной поверхностью. В свернутом состоянии заслонки складываются на защитные поверхности и фиксируются на них. Заслонки могут быть как из листового материала, так и решетчатые. Предлагаемое укрытие в собранном состоянии трансформируется в плоскую трехслойную конструкцию,каждый из слоев которой представляет собой одну из защитных поверхностей. Укрытие в собранном виде занимает минимальный объем, удобно складируется, может быть стационарно закреплено на вертикальной конструкции сооружения (например, на стене помещения) либо,при необходимости,монтироваться на заранее установленных крепежных элементах сооружения. При размещении в жилом или офисном помещении, укрытие в собранном виде может быть декорировано под предмет интерьера (полки для предметов домашнего обихода, обуви, вешалки для одежды и т.п.). Предпочтительно, чтобы подвижные части защитных поверхностей, перемещающиеся по поверхности площадки развертывания, были снабжены устройствами, облегчающими такое перемещение, например, колесами. Предпочтительно, чтобы, для целей облегчения свертывания, подвижные шарнирные узлы укрытия были снабжены механизмами приведения в свернутое состояние, например, на основе тросовых тяг, ходовых винтов или любых известных устройств. Предпочтительно,чтобы внутренние поверхности укрытия были покрыты упруго деформирующимся материалом для предохранения укрывающихся людей от ударов о жесткие элементы конструкции. Предпочтительно,чтобы внутренние поверхности были снабжены специальными карманами и/или контейнерами для размещения в них медикаментов, продуктов питания и воды,сигнальных и осветительных устройств, предметов индивидуальной защиты. Развертывание укрытия по настоящей полезной модели осуществляется следующим образом после освобождения подвижных защитных поверхностей от фиксации в собранном состоянии, последние двигаются под действием силы тяжести вдоль направляющих (на фиг.1 - поверхности А), причем Поверхность В (пол укрытия), перемещаясь вниз,отталкивает шарнир 3, сопряжения с поверхностью Б, от поверхности А, а наличие устройства,облегчающее скольжение шарнира 3 по полу помещения,например,колес,способствует плавности и быстроте хода поверхностей Б и В. Шарнир 1 перемещается вдоль направляющих поверхности А до положения, соответствующего развернутому состоянию укрытия, и фиксируется в этом положении фиксаторами любой известной конструкции. Шарнир 3 подвижной поверхности Б,отодвинувшись на некоторое расстояние от поверхности А и двигаясь параллельно полу помещения вытягивает поверхность В, в результате чего поверхность В приводится в развернутое положение (параллельное полу помещения). Развертывание, на практике, производится простым освобождением оси шарнира 2 или крепления оси шарнира 3, при этом под действием силы тяжести укрытие принимает вид, как показано на фиг. 1. Если размеры укрытия, соотношение размеров поверхностей и условия движения шарниров 1 и 2 по вертикальным направляющим, а шарнира 3 - по горизонтали таковы, что не позволяют укрытию развернуться самостоятельно,то достаточно отодвинуть ось шарнира 3 от поверхности А с помощью любого известного простейшего рычажного механизма или просто вручную. Свертывание укрытия производится при поднятии вверх оси шарнира 2, при этом ось шарнира 1 также перемещается вверх, поскольку шарнирное соединение 3 подтягивается к поверхности А. В свернутом положении поверхность В прилегает к поверхности А, а поверхность Б оказывается между ними. Укрытие удерживается в свернутом состоянии фиксацией в верхнем положении оси шарнира 2 или закреплением оси шарнирав положении ее максимального приближения к поверхности А. Понятно, что свертывание и развертывание укрытия может быть осуществлено и когда подвижными выполнены шарниры 1 (по вертикали) и 3 (вдоль поверхности Б). Шарнир 2 может быть подвижным (по вертикали) при любом варианте свертывания укрытия. Жесткость треугольного сечения предлагаемого укрытия, его способность сохранять заданное расположение элементов и углов, обеспечивает сохранение его формы и защищенного пространства даже при увлечении укрытия рушащимися элементами здания. Испытания опытного образца предлагаемого укрытия в варианте исполнения, как на фиг.1,показало, что при высоте собранного укрытия не более 2,5 м, укрытие может быть развернуто в рабочее положение менее чем за 3 секунды. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Передвижное укрытие, включающее защитные стены, пол и крышу, отличающееся тем, что укрытие состоит из, по меньшей мере трех защитных поверхностей, образующих пол, стены и крышу укрытия, соединенных шарнирами, по меньшей мере один из которых выполнен с возможностью перемещения вдоль одной из примыкающих к нему поверхностей, причем защитные поверхности в развернутом состоянии укрытия образуют грани призмы с треугольным сечением, ни один из углов которого не больше прямого угла. 2. Передвижное укрытие по п.1, отличающееся тем, что подвижные шарниры фиксируются в развернутом и свернутом состоянии укрытия. 3. Передвижное укрытие по пп. 1, 2,отличающееся тем, что, по меньшей мере, одна из защитных поверхностей дополнительно снабжена заслонкой (дверью), шарнирно соединенной с защитной поверхностью,выполненная с возможностью закрывать незащищенную сторону укрытия. 4. Передвижное укрытие по любому из пп. 13, отличающееся тем, что подвижные шарнирные узлы укрытия снабжены механизмами приведения укрытия из свернутого состояния в развернутое. 5. Передвижное укрытие по любому из пп. 14, отличающееся тем, что подвижные шарнирные узлы укрытия снабжены механизмами приведения укрытия из развернутого состояния в свернутое.
