Передвижное многоместное устройство для формовки кирпича из самана

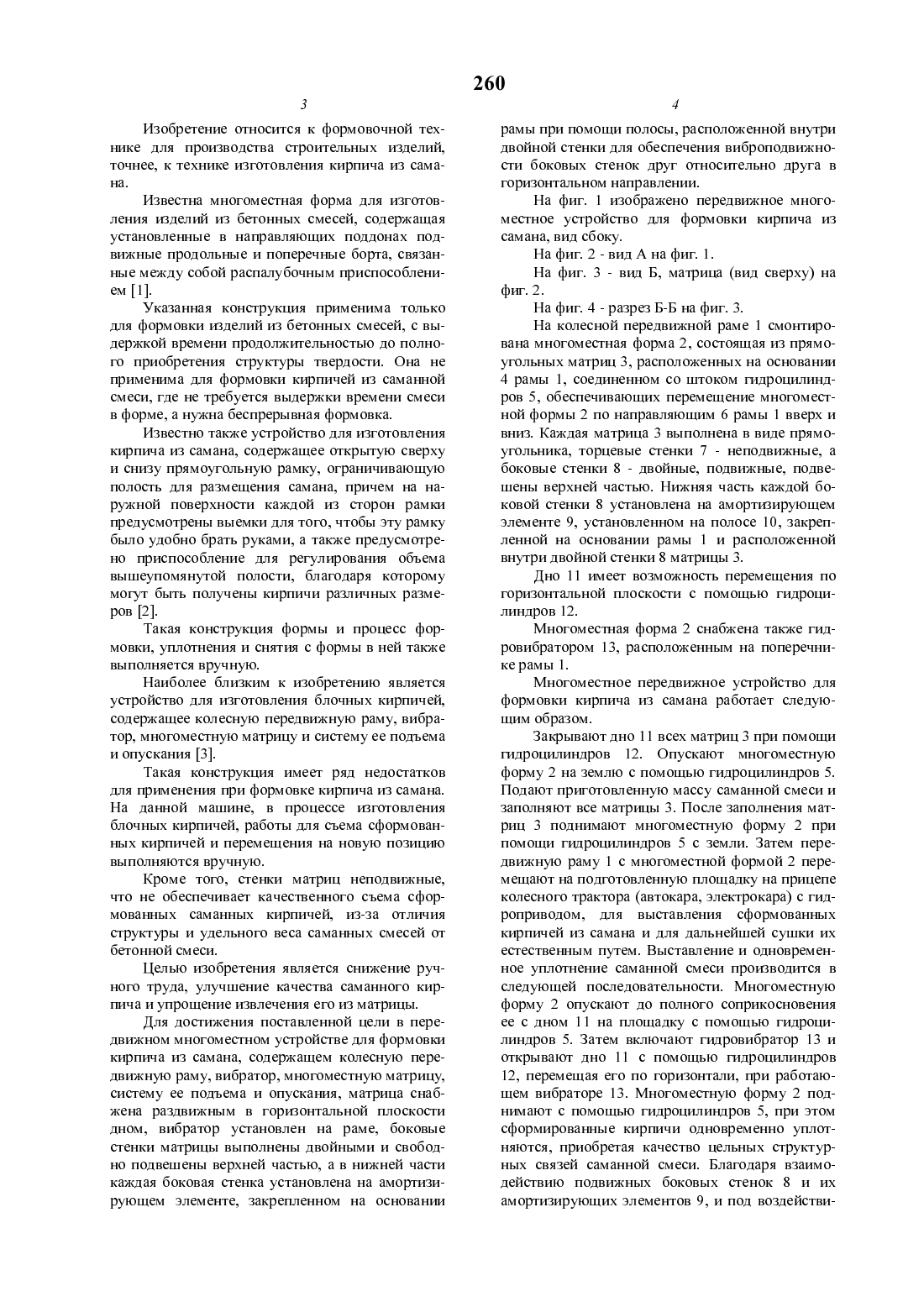

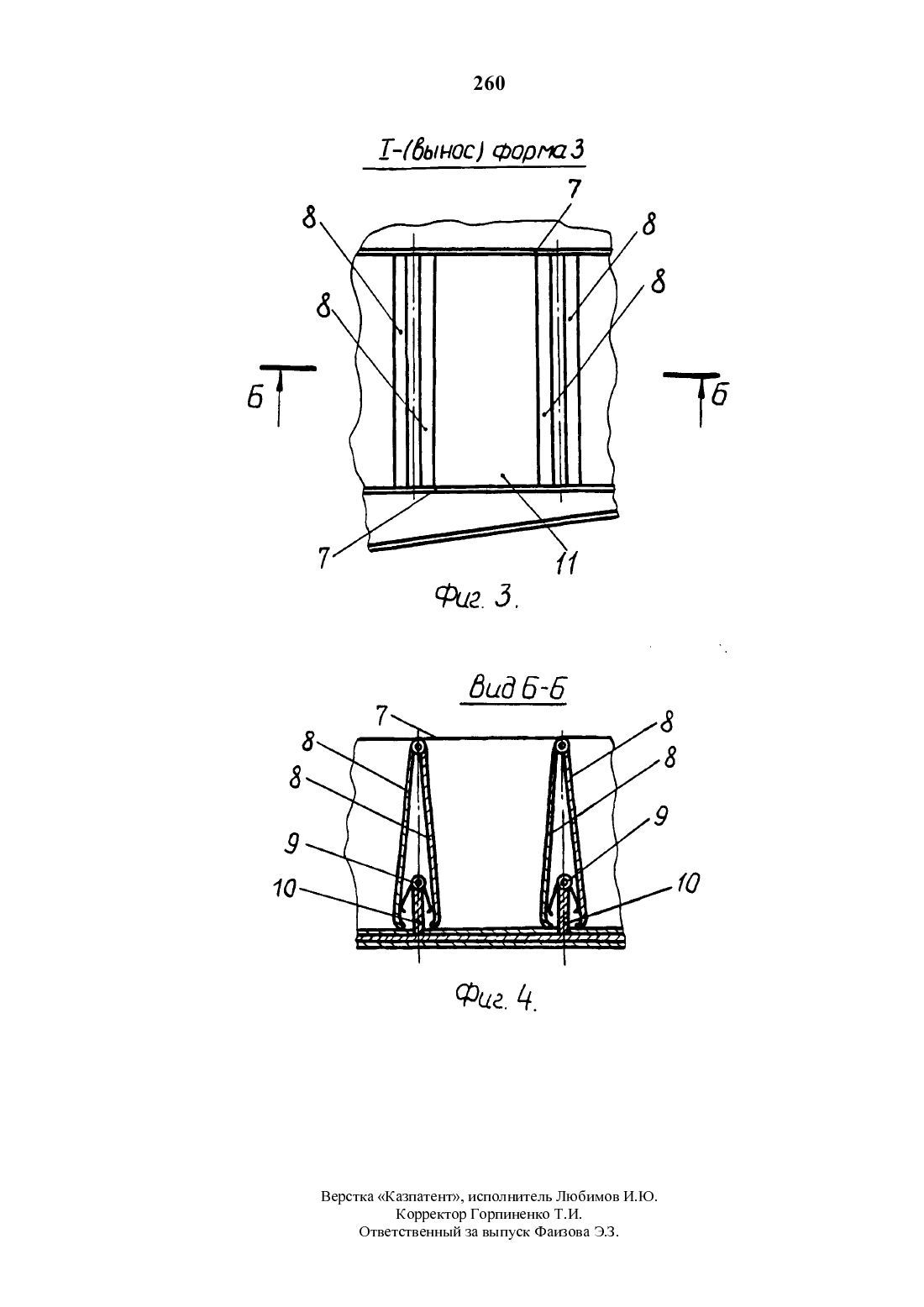

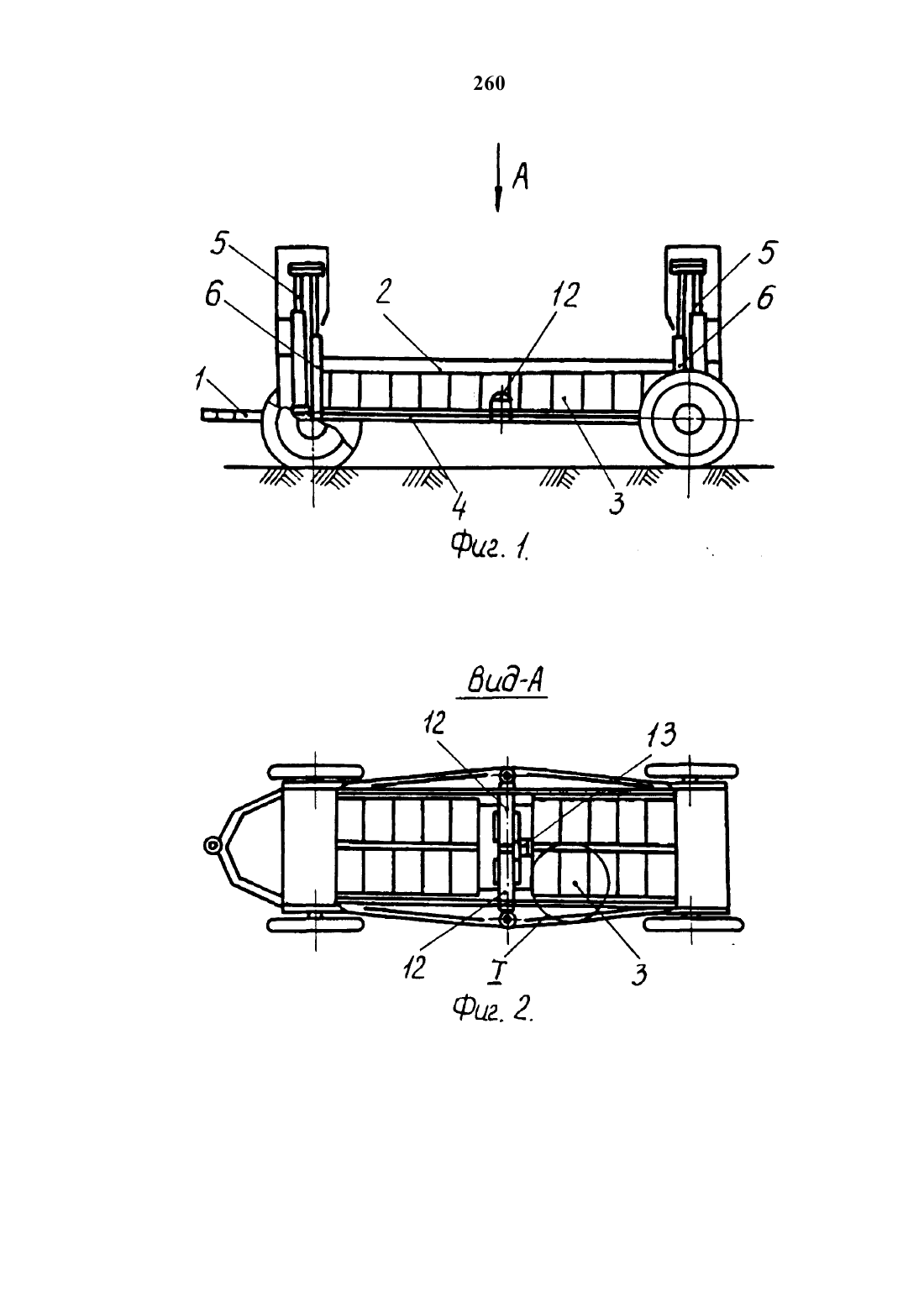

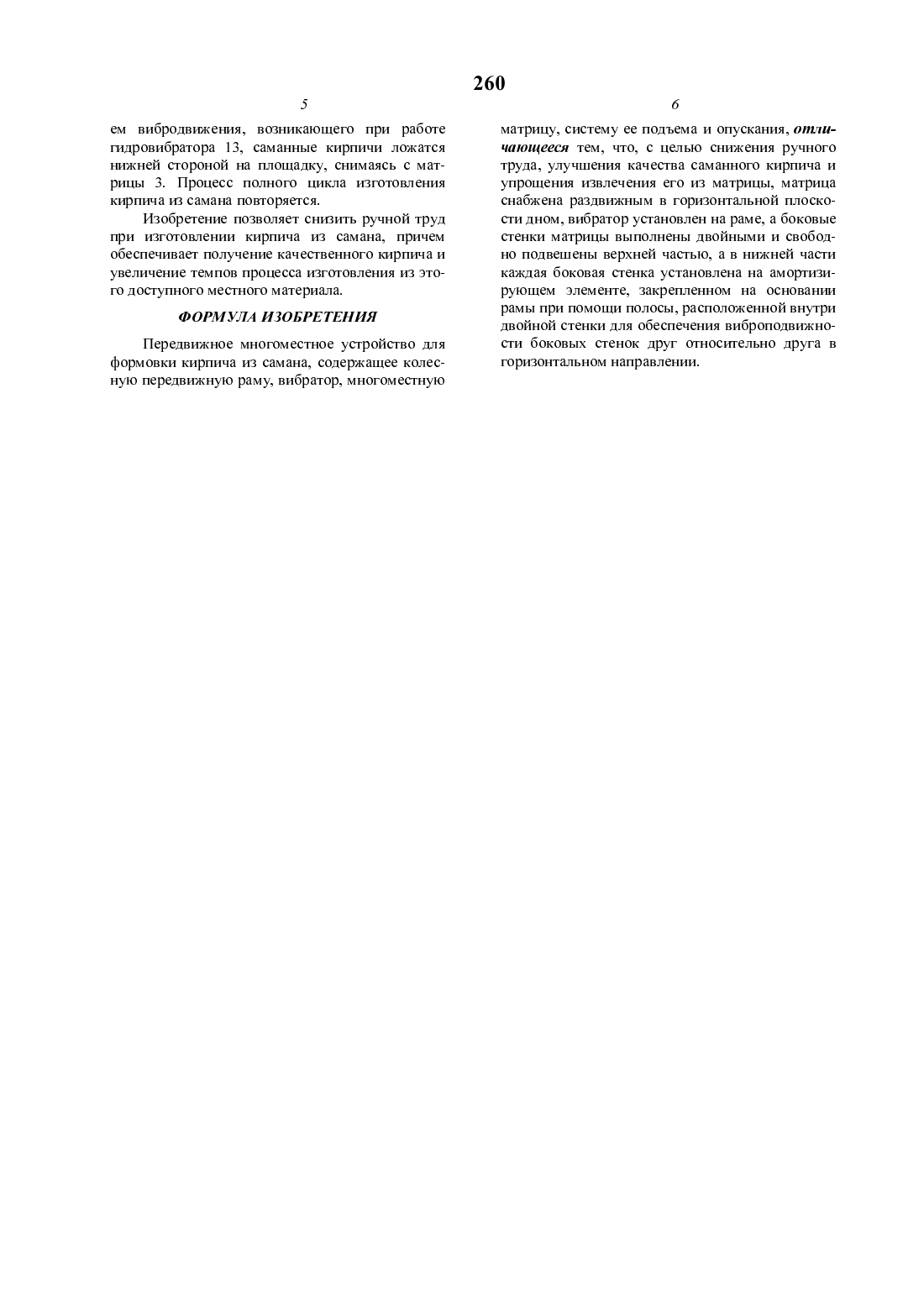

2. Патент США Не 4802649, кл. В 28 В 7/02, 7/24,1979.3. Рекламный проспект фирмы УЕВ Ваитес 11 атс 1 Сопьиз ВПК, 1960.(54) ПЕРЕДВИЖНОЕ МНОГОМЕСТНОЕ УСТРОЙСТВО ДЛЯ ФОРМОВКИ КИРПИЧА ИЗ САМАНА(57) Изобретение относится к формовочной технике для производства строительных изделий, Цель изобретения - снижение ручного труда,улучшение качества саманного кирпича и упрощение извлечения его из матрицы. Цель достигается тем, что в передвижном многоместном устройстве для формовки кирпича из самана, содержащем колесную передвижную раму, вибратор,многоместную матрицу, систему ее подъема и опускания, матрица снабжена раздвижным в горизонтальной плоскости дном, вибратор установлен на раме, а боковые стенки матрицы выполнены двойными и свободно подвешены верхней частью, а в нижней части каждая боковая стенка установлена на амортизирующем элементе, закрепленном на основании рамы при помощи полосы, расположенной внутри двойной стенки для обеспечения виброподвижности боковых стенок друг относительно друга в горизонтальном направлении.Изобретение относится к формовочной технике для производства строительных изделий,точнее, к технике изготовления кирпича из самана.Известна многоместная форма для изготовления изделий из бетонных смесей, содержащая установленные в направляющих поддонах подвижные продольные и поперечные борта, связанные между собой распалубочным приспособлением 1.Указанная конструкция применима только для формовки изделий из бетонных смесей, с выдержкой времени продолжительностью до полного приобретения структуры твердости. Она не применима для формовки кирпичей из саманной смеси, где не требуется выдержки времени смеси в форме, а нужна беспрерывная формовка.Известно также устройство для изготовления кирпича из самана, содержащее открытую сверху и снизу прямоугольную рамку, ограничивающую полость для размещения самана, причем на наружной поверхности каждой из сторон рамки предусмотрены выемки для того, чтобы эту рамку было удобно брать руками, а также предусмотрено приспособление для регулирования объема вышеупомянутой полости, благодаря которому могут быть получены кирпичи различных размеров 2.Такая конструкция формы и процесс формовки, уплотнения и снятия с формы в ней также выполняется вручную.Наиболее близким к изобретению является устройство для изготовления блочных кирпичей,содержащее колесную передвижную раму, вибратор, многоместную матрицу и систему ее подъема и опускания З.Такая конструкция имеет ряд недостатков для применения при формовке кирпича из самана. На данной мащине, в процессе изготовления блочных кирпичей, работы для съема сформованных кирпичей и перемещения на новую позицию выполняются вручную.Кроме того, стенки матриц неподвижные,что не обеспечивает качественного съема сформованных саманных кирпичей, из-за отличия структуры и удельного веса саманных смесей от бетонной смеси.Целью изобретения является снижение ручного труда, улучшение качества саманного кирпича и упрощение извлечения его из матрицы.Для достижения поставленной цели в передвижном многоместном устройстве для формовки кирпича из самана, содержащем колесную передвижную раму, вибратор, многоместную матрицу,систему ее подъема и опускания, матрица снабжена раздвижным в горизонтальной плоскости дном, вибратор установлен на раме, боковые стенки матрицы выполнены двойными и свободно подвещены верхней частью, а в нижней части каждая боковая стенка установлена на амортизирующем элементе, закрепленном на основаниирамы при помощи полосы, расположенной внутри двойной стенки для обеспечения виброподвижности боковых стенок друг относительно друга в горизонтальном направлении.На фиг. 1 изображено передвижное многоместное устройство для формовки кирпича из самана, вид сбоку.На колесной передвижной раме 1 смонтирована многоместная форма 2, состоящая из прямоугольных матриц 3, расположенных на основании 4 рамы 1, соединенном со цпоком гидроцилиндров 5, обеспечивающих перемещение многоместной формы 2 по направляющим 6 рамы 1 вверх и вниз. Каждая матрица 3 выполнена в виде прямоугольника, торцевые стенки 7 - неподвижные, а боковые стенки 8 - двойные, подвижные, подвещены верхней частью. Нижняя часть каждой боковой стенки 8 установлена на амортизирующем элементе 9, установленном на полосе 10, закрепленной на основании рамы 1 и расположенной внутри двойной стенки 8 матрицы 3.Дно 11 имеет возможность перемещения по горизонтальной плоскости с помощью гидроцилиндров 12.Многоместная форма 2 снабжена также гидровибратором 13, расположенньпи на поперечнике рамы 1.Многоместное передвижное устройство для формовки кирпича из самана работает следующим образом.Закрывают дно 11 всех матриц 3 при помощи гидроцилиндров 12. Опускают многоместную форму 2 на землю с помощью гидроцилиндров 5. Подают приготовленную массу саманной смеси и заполняют все матрицы 3. После заполнения матриц 3 поднимают многоместную форму 2 при помощи гидроцилиндров 5 с земли. Затем передвижную раму 1 с многоместной формой 2 перемещают на подготовленную площадку на прицепе колесного трактора (автокара, электрокара) с гидроприводом, для выставления сформованных кирпичей из самана и для дальнейщей сущки их естественным путем. Выставление и одновременное уплотнение саманной смеси производится в следующей последовательности. Многоместную форму 2 опускают до полного соприкосновения ее с дном 11 на площадку с помощью гидроцилиндров 5. Затем включают гидровибратор 13 и открывают дно 11 с помощью гидроцилиндров 12, перемещая его по горизонтали, при работающем вибраторе 13. Многоместную форму 2 поднимают с помощью гидроцилиндров 5, при этом сформированные кирпичи одновременно уплотняются, приобретая качество цельных структурных связей саманной смеси. Благодаря взаимодействию подвижных боковых стенок 8 и их амортизирующих элементов 9, и под воздействи 5ем вибродвижения, возникающего при работе гидровибратора 13, саманные кирпичи ложатся нижней стороной на площадку, снимаясь с матрицы 3. Процесс полного Цикла изготовления кирпича из самана повторяется.Изобретение позволяет снизить ручной труд при изготовлении кирпича из самана, причем обеспечивает получение качественного кирпича и увеличение темпов процесса изготовления из этого доступного местного материала.Передвижное многоместное устройство для формовки кирпича из самана, содержащее колесную передвижную раму, вибратор, многоместнуюматрицу, систему ее подъема и опускания, отличающееся тем, что, с Целью снижения ручного труда, улучшения качества саманного кирпича и упрощения извлечения его из матрицы, матрица снабжена раздвижным в горизонтальной плоскости дном, вибратор установлен на раме, а боковые стенки матрицы выполнены двойными и свободно подвещены верхней частью, а в нижней части каждая боковая стенка установлена на амортизирующем элементе, закрепленном на основании рамы при помощи полосы, расположенной внутри двойной стенки для обеспечения виброподвижности боковых стенок друг относительно друга в горизонтальном направлении.
