Конструкция для усиления сейсмостойкости помещения “Сейсмокомната”

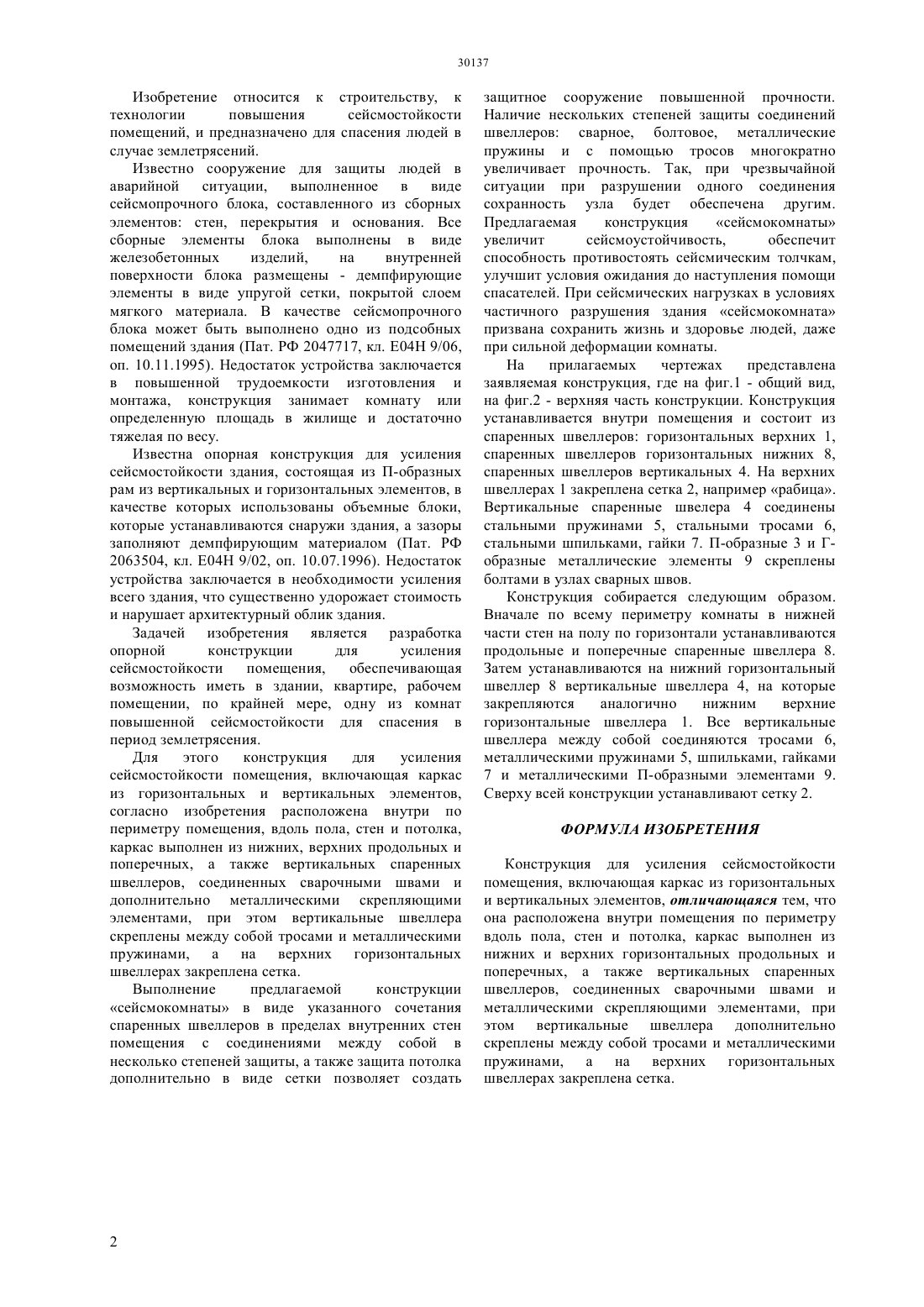

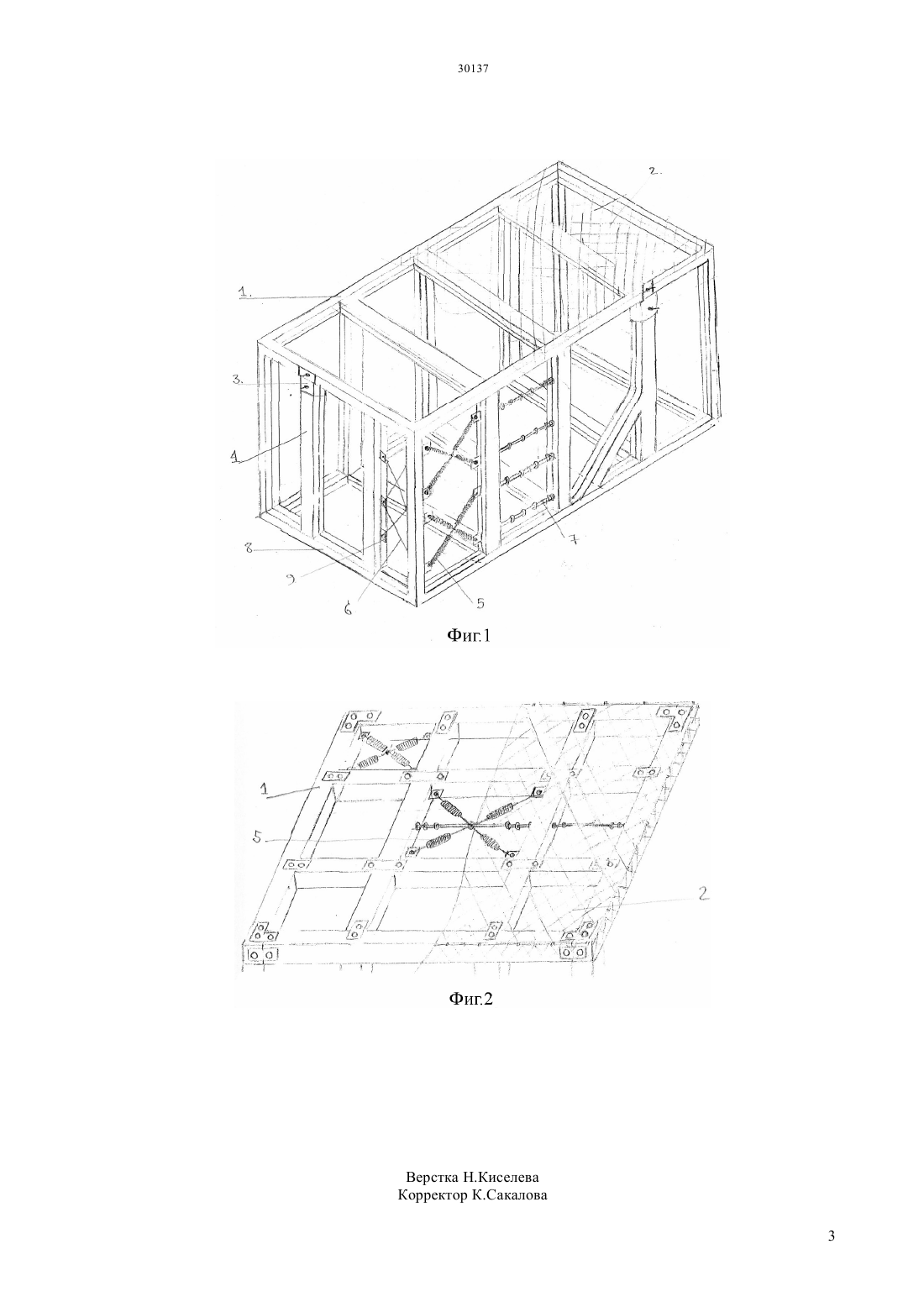

(51) 04 9/06 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ и вертикальных элементов расположена внутри по периметру помещения вдоль пола, стен и потолка,каркас выполнен из нижних, верхних продольных и поперечных, а также вертикальных спаренных швеллеров, соединенных сварочными швами и дополнительно металлическими скрепляющими элементами, при этом вертикальные швеллера скреплены между собой тросами и металлическими пружинами, а на верхних горизонтальных швеллерах закреплена сетка. Предлагаемая конструкция обеспечивает возможность иметь в здании, квартире, рабочем помещении, по крайней мере, одну из комнат повышенной сейсмостойкости для спасения в период землетрясения.(54) КОНСТРУКЦИЯ ДЛЯ УСИЛЕНИЯ СЕЙСМОСТОЙКОСТИ ПОМЕЩЕНИЯ СЕЙСМОКОМНАТА(57) Изобретение относится к строительству, к технологии повышения сейсмостойкости помещений, и предназначено для спасения людей в случае землетрясений. Конструкция для усиления сейсмостойкости помещения, включающая каркас из горизонтальных Изобретение относится к строительству, к технологии повышения сейсмостойкости помещений, и предназначено для спасения людей в случае землетрясений. Известно сооружение для защиты людей в аварийной ситуации, выполненное в виде сейсмопрочного блока, составленного из сборных элементов стен, перекрытия и основания. Все сборные элементы блока выполнены в виде железобетонных изделий,на внутренней поверхности блока размещены - демпфирующие элементы в виде упругой сетки, покрытой слоем мягкого материала. В качестве сейсмопрочного блока может быть выполнено одно из подсобных помещений здания (Пат. РФ 2047717, кл. Е 04 Н 9/06,оп. 10.11.1995). Недостаток устройства заключается в повышенной трудоемкости изготовления и монтажа, конструкция занимает комнату или определенную площадь в жилище и достаточно тяжелая по весу. Известна опорная конструкция для усиления сейсмостойкости здания, состоящая из П-образных рам из вертикальных и горизонтальных элементов, в качестве которых использованы объемные блоки,которые устанавливаются снаружи здания, а зазоры заполняют демпфирующим материалом (Пат. РФ 2063504, кл. Е 04 Н 9/02, оп. 10.07.1996). Недостаток устройства заключается в необходимости усиления всего здания, что существенно удорожает стоимость и нарушает архитектурный облик здания. Задачей изобретения является разработка опорной конструкции для усиления сейсмостойкости помещения,обеспечивающая возможность иметь в здании, квартире, рабочем помещении, по крайней мере, одну из комнат повышенной сейсмостойкости для спасения в период землетрясения. Для этого конструкция для усиления сейсмостойкости помещения, включающая каркас из горизонтальных и вертикальных элементов,согласно изобретения расположена внутри по периметру помещения, вдоль пола, стен и потолка,каркас выполнен из нижних, верхних продольных и поперечных, а также вертикальных спаренных швеллеров, соединенных сварочными швами и дополнительно металлическими скрепляющими элементами, при этом вертикальные швеллера скреплены между собой тросами и металлическими пружинами, а на верхних горизонтальных швеллерах закреплена сетка. Выполнение предлагаемой конструкции сейсмокомнаты в виде указанного сочетания спаренных швеллеров в пределах внутренних стен помещения с соединениями между собой в несколько степеней защиты, а также защита потолка дополнительно в виде сетки позволяет создать защитное сооружение повышенной прочности. Наличие нескольких степеней защиты соединений швеллеров сварное, болтовое, металлические пружины и с помощью тросов многократно увеличивает прочность. Так, при чрезвычайной ситуации при разрушении одного соединения сохранность узла будет обеспечена другим. Предлагаемая конструкция сейсмокомнаты увеличит сейсмоустойчивость,обеспечит способность противостоять сейсмическим толчкам,улучшит условия ожидания до наступления помощи спасателей. При сейсмических нагрузках в условиях частичного разрушения здания сейсмокомната призвана сохранить жизнь и здоровье людей, даже при сильной деформации комнаты. На прилагаемых чертежах представлена заявляемая конструкция, где на фиг.1 - общий вид,на фиг.2 - верхняя часть конструкции. Конструкция устанавливается внутри помещения и состоит из спаренных швеллеров горизонтальных верхних 1,спаренных швеллеров горизонтальных нижних 8,спаренных швеллеров вертикальных 4. На верхних швеллерах 1 закреплена сетка 2, например рабица. Вертикальные спаренные швелера 4 соединены стальными пружинами 5, стальными тросами 6,стальными шпильками, гайки 7. П-образные 3 и Гобразные металлические элементы 9 скреплены болтами в узлах сварных швов. Конструкция собирается следующим образом. Вначале по всему периметру комнаты в нижней части стен на полу по горизонтали устанавливаются продольные и поперечные спаренные швеллера 8. Затем устанавливаются на нижний горизонтальный швеллер 8 вертикальные швеллера 4, на которые закрепляются аналогично нижним верхние горизонтальные швеллера 1. Все вертикальные швеллера между собой соединяются тросами 6,металлическими пружинами 5, шпильками, гайками 7 и металлическими П-образными элементами 9. Сверху всей конструкции устанавливают сетку 2. ФОРМУЛА ИЗОБРЕТЕНИЯ Конструкция для усиления сейсмостойкости помещения, включающая каркас из горизонтальных и вертикальных элементов, отличающаяся тем, что она расположена внутри помещения по периметру вдоль пола, стен и потолка, каркас выполнен из нижних и верхних горизонтальных продольных и поперечных, а также вертикальных спаренных швеллеров, соединенных сварочными швами и металлическими скрепляющими элементами, при этом вертикальные швеллера дополнительно скреплены между собой тросами и металлическими пружинами, а на верхних горизонтальных швеллерах закреплена сетка.
