Запорно-пломбировочное устройство “Кашалот-М”

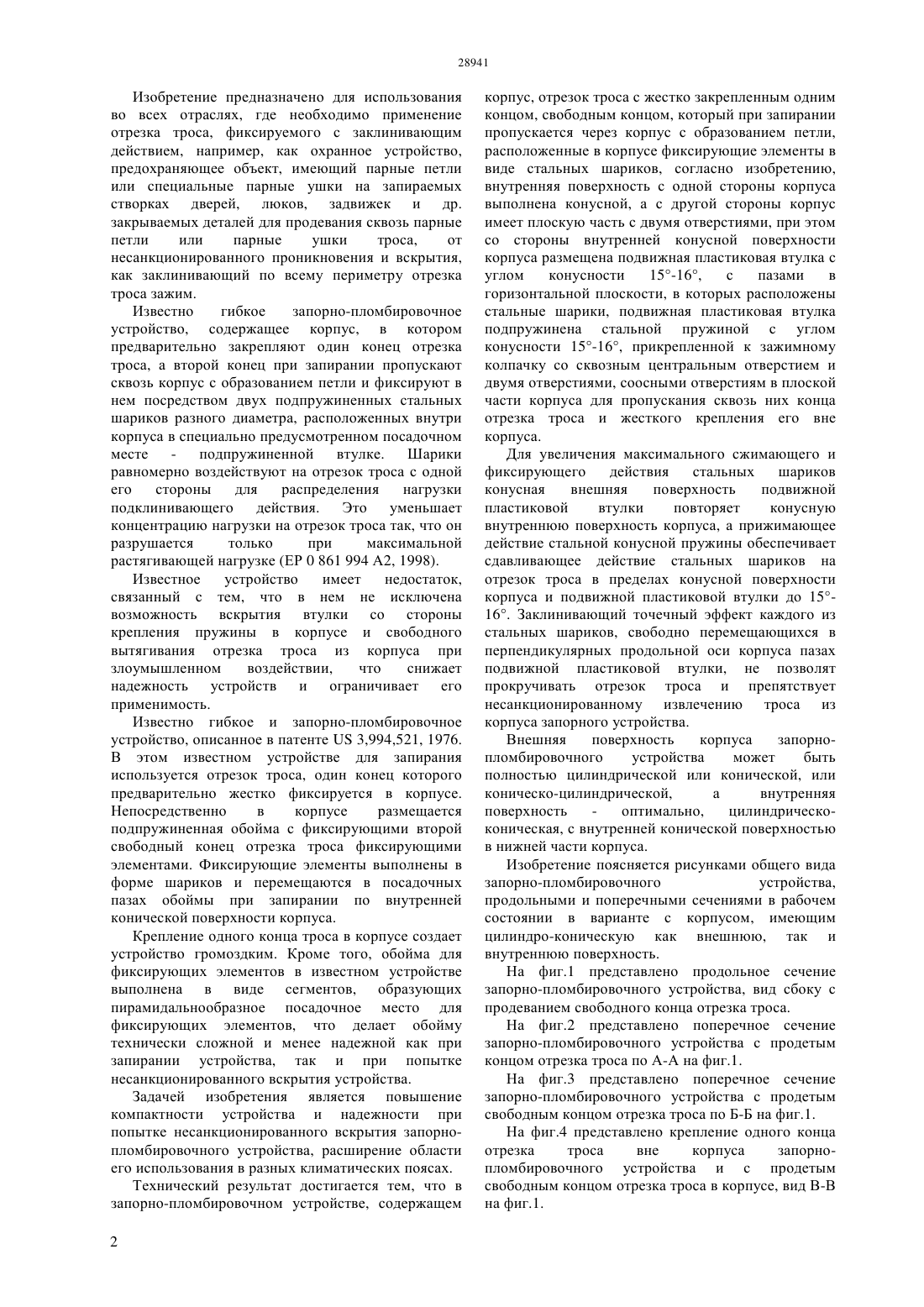

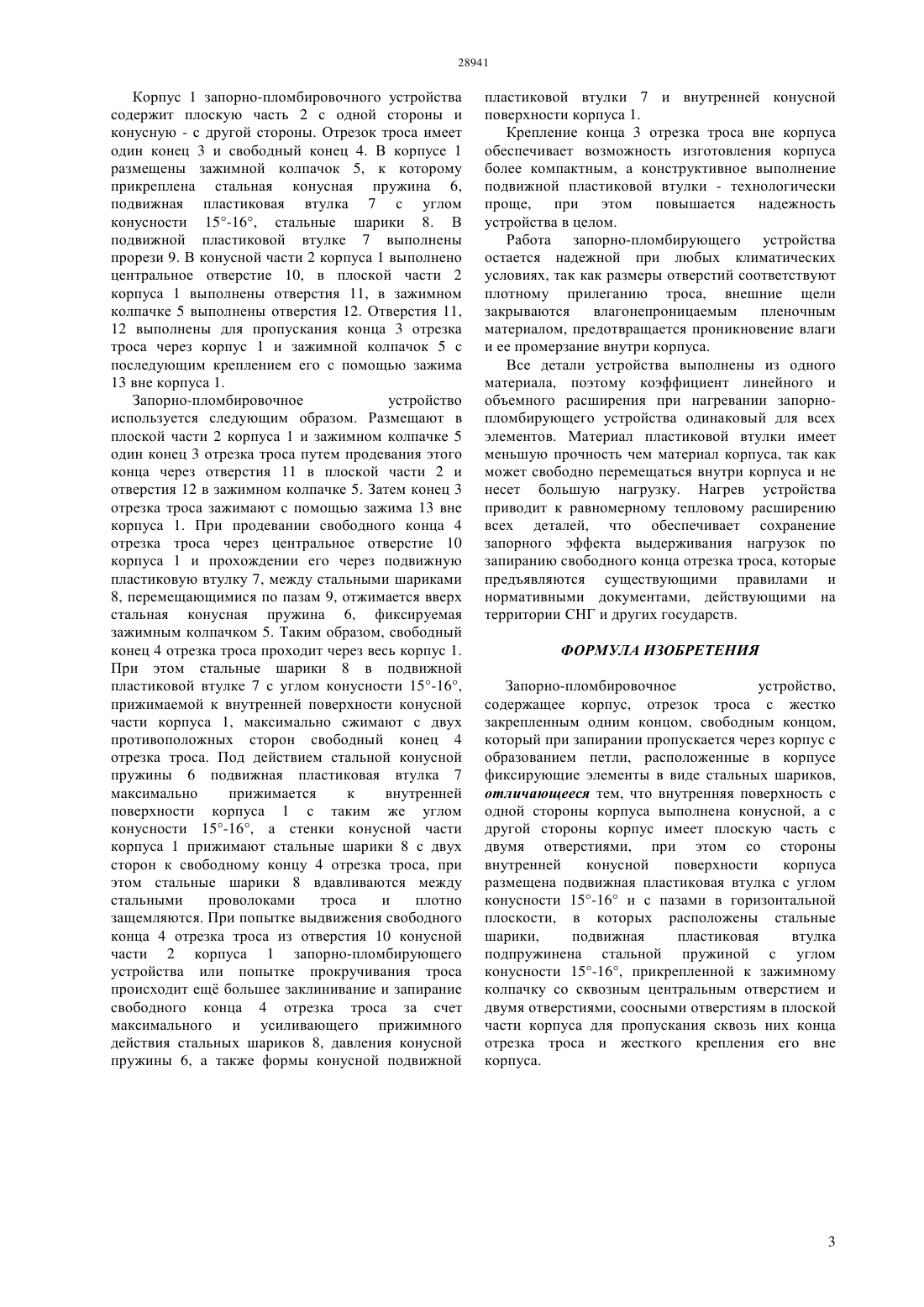

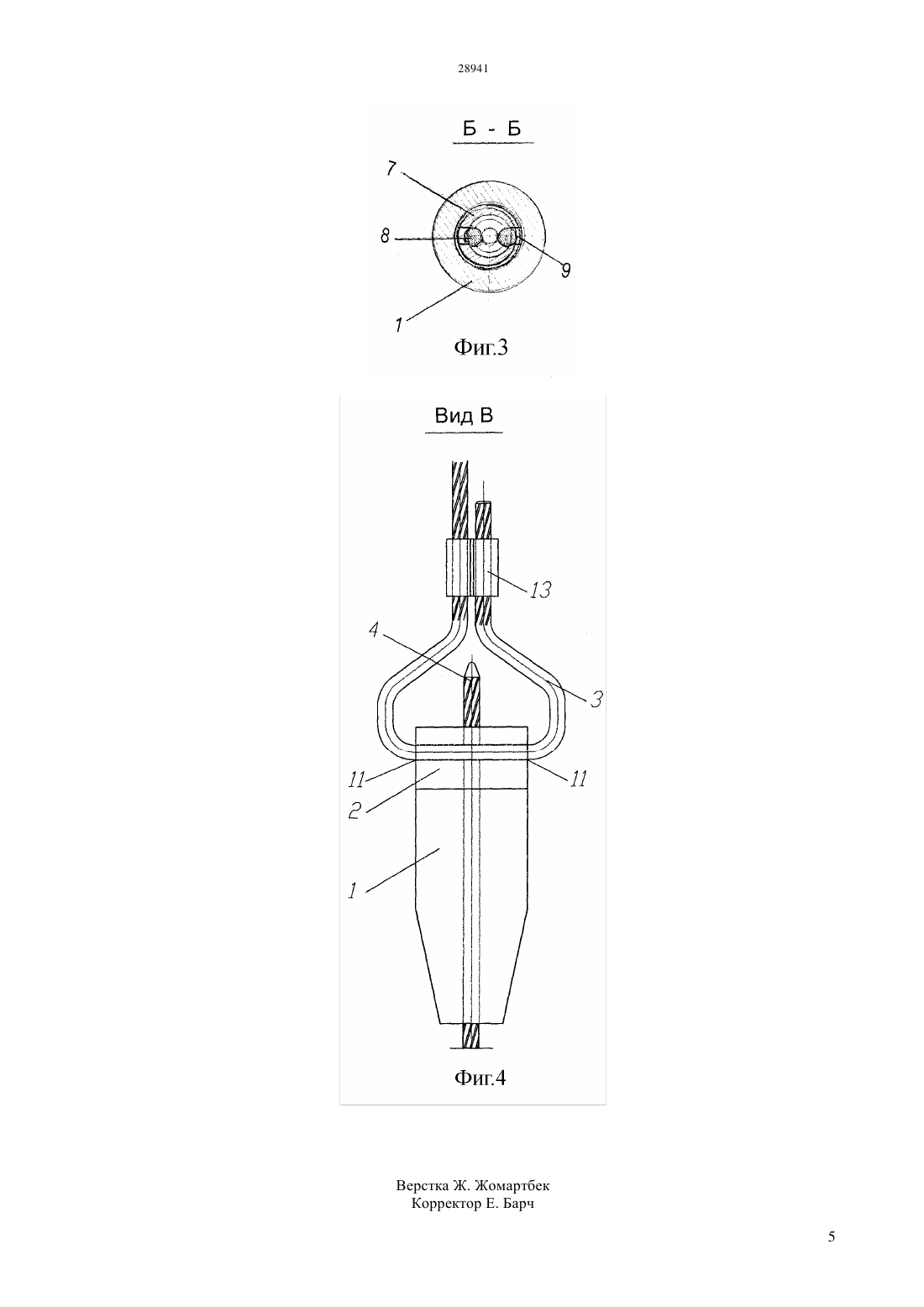

(51) 16 11/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ пломбировочного устройства, расширение области его использования в разных климатических поясах. Для этого в запорно-пломбировочном устройстве, содержащем корпус, отрезок троса с жестко закрепленным одним концом, свободным концом, который при запирании пропускается через корпус с образованием петли, расположенные в корпусе фиксирующие элементы в виде стальных шариков, согласно изобретению, внутренняя поверхность с одной стороны корпуса выполнена конусной, а с другой стороны корпус имеет плоскую часть с двумя отверстиями, при этом со стороны внутренней конусной поверхности корпуса размещена подвижная пластиковая втулка с углом конусности 15-16, с пазами в горизонтальной плоскости, в которых расположены стальные шарики,подвижная пластиковая втулка подпружинена стальной пружиной с углом конусности 15-16, прикрепленной к зажимному колпачку со сквозным центральным отверстием и двумя отверстиями, соосными отверстиям в плоской части корпуса для пропускания сквозь них конца отрезка троса и жесткого крепления его вне корпуса.(76) Мулладжанов Руслан Равильевич Ниязова Сайера Руслановна(57) Изобретение предназначено для использования во всех отраслях, где необходимо применение отрезка троса, фиксируемого с заклинивающим действием, например, как охранное устройство,предохраняющее объект, имеющий парные петли или специальные парные ушки на запираемых створках дверей, люков, задвижек и др. закрываемых деталей для продевания сквозь парные петли или парные ушки троса,от несанкционированного проникновения и вскрытия,как заклинивающий по всему периметру отрезка троса зажим. Задачей изобретения является повышение компактности устройства и надежности при попытке несанкционированного вскрытия запорно 28941 Изобретение предназначено для использования во всех отраслях, где необходимо применение отрезка троса, фиксируемого с заклинивающим действием, например, как охранное устройство,предохраняющее объект, имеющий парные петли или специальные парные ушки на запираемых створках дверей, люков, задвижек и др. закрываемых деталей для продевания сквозь парные петли или парные ушки троса,от несанкционированного проникновения и вскрытия,как заклинивающий по всему периметру отрезка троса зажим. Известно гибкое запорно-пломбировочное устройство, содержащее корпус, в котором предварительно закрепляют один конец отрезка троса, а второй конец при запирании пропускают сквозь корпус с образованием петли и фиксируют в нем посредством двух подпружиненных стальных шариков разного диаметра, расположенных внутри корпуса в специально предусмотренном посадочном месте - подпружиненной втулке. Шарики равномерно воздействуют на отрезок троса с одной его стороны для распределения нагрузки подклинивающего действия. Это уменьшает концентрацию нагрузки на отрезок троса так, что он разрушается только при максимальной растягивающей нагрузке (ЕР 0 861 994 А 2, 1998). Известное устройство имеет недостаток,связанный с тем, что в нем не исключена возможность вскрытия втулки со стороны крепления пружины в корпусе и свободного вытягивания отрезка троса из корпуса при злоумышленном воздействии,что снижает надежность устройств и ограничивает его применимость. Известно гибкое и запорно-пломбировочное устройство, описанное в патенте 3,994,521, 1976. В этом известном устройстве для запирания используется отрезок троса, один конец которого предварительно жестко фиксируется в корпусе. Непосредственно в корпусе размещается подпружиненная обойма с фиксирующими второй свободный конец отрезка троса фиксирующими элементами. Фиксирующие элементы выполнены в форме шариков и перемещаются в посадочных пазах обоймы при запирании по внутренней конической поверхности корпуса. Крепление одного конца троса в корпусе создает устройство громоздким. Кроме того, обойма для фиксирующих элементов в известном устройстве выполнена в виде сегментов, образующих пирамидальнообразное посадочное место для фиксирующих элементов, что делает обойму технически сложной и менее надежной как при запирании устройства, так и при попытке несанкционированного вскрытия устройства. Задачей изобретения является повышение компактности устройства и надежности при попытке несанкционированного вскрытия запорнопломбировочного устройства, расширение области его использования в разных климатических поясах. Технический результат достигается тем, что в запорно-пломбировочном устройстве, содержащем 2 корпус, отрезок троса с жестко закрепленным одним концом, свободным концом, который при запирании пропускается через корпус с образованием петли,расположенные в корпусе фиксирующие элементы в виде стальных шариков, согласно изобретению,внутренняя поверхность с одной стороны корпуса выполнена конусной, а с другой стороны корпус имеет плоскую часть с двумя отверстиями, при этом со стороны внутренней конусной поверхности корпуса размещена подвижная пластиковая втулка с углом конусности 15-16,с пазами в горизонтальной плоскости, в которых расположены стальные шарики, подвижная пластиковая втулка подпружинена стальной пружиной с углом конусности 15-16, прикрепленной к зажимному колпачку со сквозным центральным отверстием и двумя отверстиями, соосными отверстиям в плоской части корпуса для пропускания сквозь них конца отрезка троса и жесткого крепления его вне корпуса. Для увеличения максимального сжимающего и фиксирующего действия стальных шариков конусная внешняя поверхность подвижной пластиковой втулки повторяет конусную внутреннюю поверхность корпуса, а прижимающее действие стальной конусной пружины обеспечивает сдавливающее действиестальных шариков на отрезок троса в пределах конусной поверхности корпуса и подвижной пластиковой втулки до 1516. Заклинивающий точечный эффект каждого из стальных шариков, свободно перемещающихся в перпендикулярных продольной оси корпуса пазах подвижной пластиковой втулки, не позволят прокручивать отрезок троса и препятствует несанкционированному извлечению троса из корпуса запорного устройства. Внешняя поверхность корпуса запорнопломбировочного устройства может быть полностью цилиндрической или конической, или коническо-цилиндрической,а внутренняя поверхность оптимально,цилиндрическоконическая, с внутренней конической поверхностью в нижней части корпуса. Изобретение поясняется рисунками общего вида запорно-пломбировочного устройства,продольными и поперечными сечениями в рабочем состоянии в варианте с корпусом, имеющим цилиндро-коническую как внешнюю, так и внутреннюю поверхность. На фиг.1 представлено продольное сечение запорно-пломбировочного устройства, вид сбоку с продеванием свободного конца отрезка троса. На фиг.2 представлено поперечное сечение запорно-пломбировочного устройства с продетым концом отрезка троса по А-А на фиг.1. На фиг.3 представлено поперечное сечение запорно-пломбировочного устройства с продетым свободным концом отрезка троса по Б-Б на фиг.1. На фиг.4 представлено крепление одного конца отрезка троса вне корпуса запорнопломбировочного устройства и с продетым свободным концом отрезка троса в корпусе, вид В-В на фиг.1. Корпус 1 запорно-пломбировочного устройства содержит плоскую часть 2 с одной стороны и конусную - с другой стороны. Отрезок троса имеет один конец 3 и свободный конец 4. В корпусе 1 размещены зажимной колпачок 5, к которому прикреплена стальная конусная пружина 6,подвижная пластиковая втулка 7 с углом конусности 15-16, стальные шарики 8. В подвижной пластиковой втулке 7 выполнены прорези 9. В конусной части 2 корпуса 1 выполнено центральное отверстие 10, в плоской части 2 корпуса 1 выполнены отверстия 11, в зажимном колпачке 5 выполнены отверстия 12. Отверстия 11,12 выполнены для пропускания конца 3 отрезка троса через корпус 1 и зажимной колпачок 5 с последующим креплением его с помощью зажима 13 вне корпуса 1. Запорно-пломбировочное устройство используется следующим образом. Размещают в плоской части 2 корпуса 1 и зажимном колпачке 5 один конец 3 отрезка троса путем продевания этого конца через отверстия 11 в плоской части 2 и отверстия 12 в зажимном колпачке 5. Затем конец 3 отрезка троса зажимают с помощью зажима 13 вне корпуса 1. При продевании свободного конца 4 отрезка троса через центральное отверстие 10 корпуса 1 и прохождении его через подвижную пластиковую втулку 7, между стальными шариками 8, перемещающимися по пазам 9, отжимается вверх стальная конусная пружина 6, фиксируемая зажимным колпачком 5. Таким образом, свободный конец 4 отрезка троса проходит через весь корпус 1. При этом стальные шарики 8 в подвижной пластиковой втулке 7 с углом конусности 15-16,прижимаемой к внутренней поверхности конусной части корпуса 1, максимально сжимают с двух противоположных сторон свободный конец 4 отрезка троса. Под действием стальной конусной пружины 6 подвижная пластиковая втулка 7 максимально прижимается к внутренней поверхности корпуса 1 с таким же углом конусности 15-16, а стенки конусной части корпуса 1 прижимают стальные шарики 8 с двух сторон к свободному концу 4 отрезка троса, при этом стальные шарики 8 вдавливаются между стальными проволоками троса и плотно защемляются. При попытке выдвижения свободного конца 4 отрезка троса из отверстия 10 конусной части 2 корпуса 1 запорно-пломбирующего устройства или попытке прокручивания троса происходит ещ большее заклинивание и запирание свободного конца 4 отрезка троса за счет максимального и усиливающего прижимного действия стальных шариков 8, давления конусной пружины 6, а также формы конусной подвижной пластиковой втулки 7 и внутренней конусной поверхности корпуса 1. Крепление конца 3 отрезка троса вне корпуса обеспечивает возможность изготовления корпуса более компактным, а конструктивное выполнение подвижной пластиковой втулки - технологически проще, при этом повышается надежность устройства в целом. Работа запорно-пломбирующего устройства остается надежной при любых климатических условиях, так как размеры отверстий соответствуют плотному прилеганию троса, внешние щели закрываются влагонепроницаемым пленочным материалом, предотвращается проникновение влаги и ее промерзание внутри корпуса. Все детали устройства выполнены из одного материала, поэтому коэффициент линейного и объемного расширения при нагревании запорнопломбирующего устройства одинаковый для всех элементов. Материал пластиковой втулки имеет меньшую прочность чем материал корпуса, так как может свободно перемещаться внутри корпуса и не несет большую нагрузку. Нагрев устройства приводит к равномерному тепловому расширению всех деталей, что обеспечивает сохранение запорного эффекта выдерживания нагрузок по запиранию свободного конца отрезка троса, которые предъявляются существующими правилами и нормативными документами, действующими на территории СНГ и других государств. ФОРМУЛА ИЗОБРЕТЕНИЯ Запорно-пломбировочное устройство,содержащее корпус, отрезок троса с жестко закрепленным одним концом, свободным концом,который при запирании пропускается через корпус с образованием петли, расположенные в корпусе фиксирующие элементы в виде стальных шариков,отличающееся тем, что внутренняя поверхность с одной стороны корпуса выполнена конусной, а с другой стороны корпус имеет плоскую часть с двумя отверстиями, при этом со стороны внутренней конусной поверхности корпуса размещена подвижная пластиковая втулка с углом конусности 15-16 и с пазами в горизонтальной плоскости, в которых расположены стальные шарики,подвижная пластиковая втулка подпружинена стальной пружиной с углом конусности 15-16, прикрепленной к зажимному колпачку со сквозным центральным отверстием и двумя отверстиями, соосными отверстиям в плоской части корпуса для пропускания сквозь них конца отрезка троса и жесткого крепления его вне корпуса.
