Центробежная мельница без противовеса

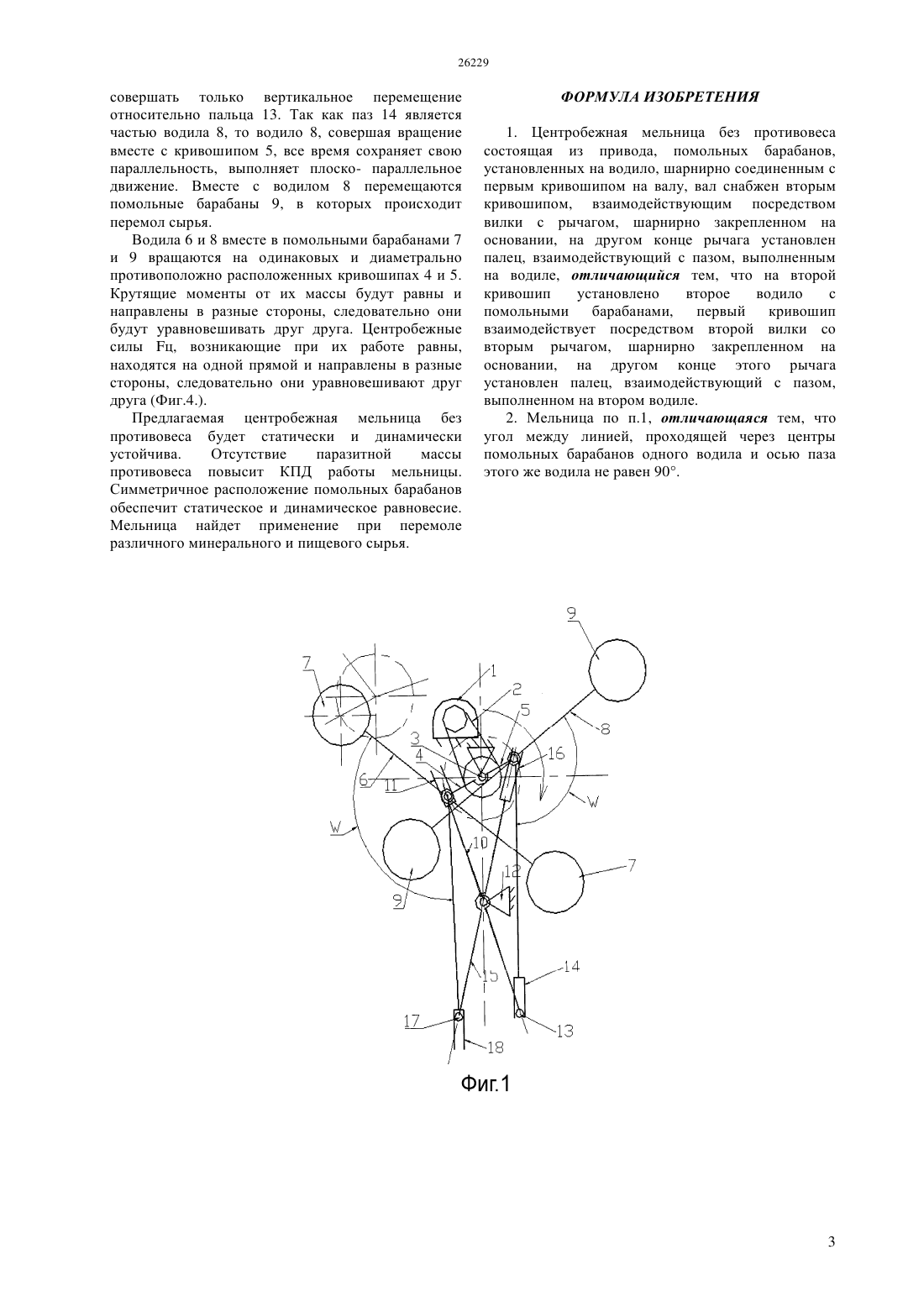

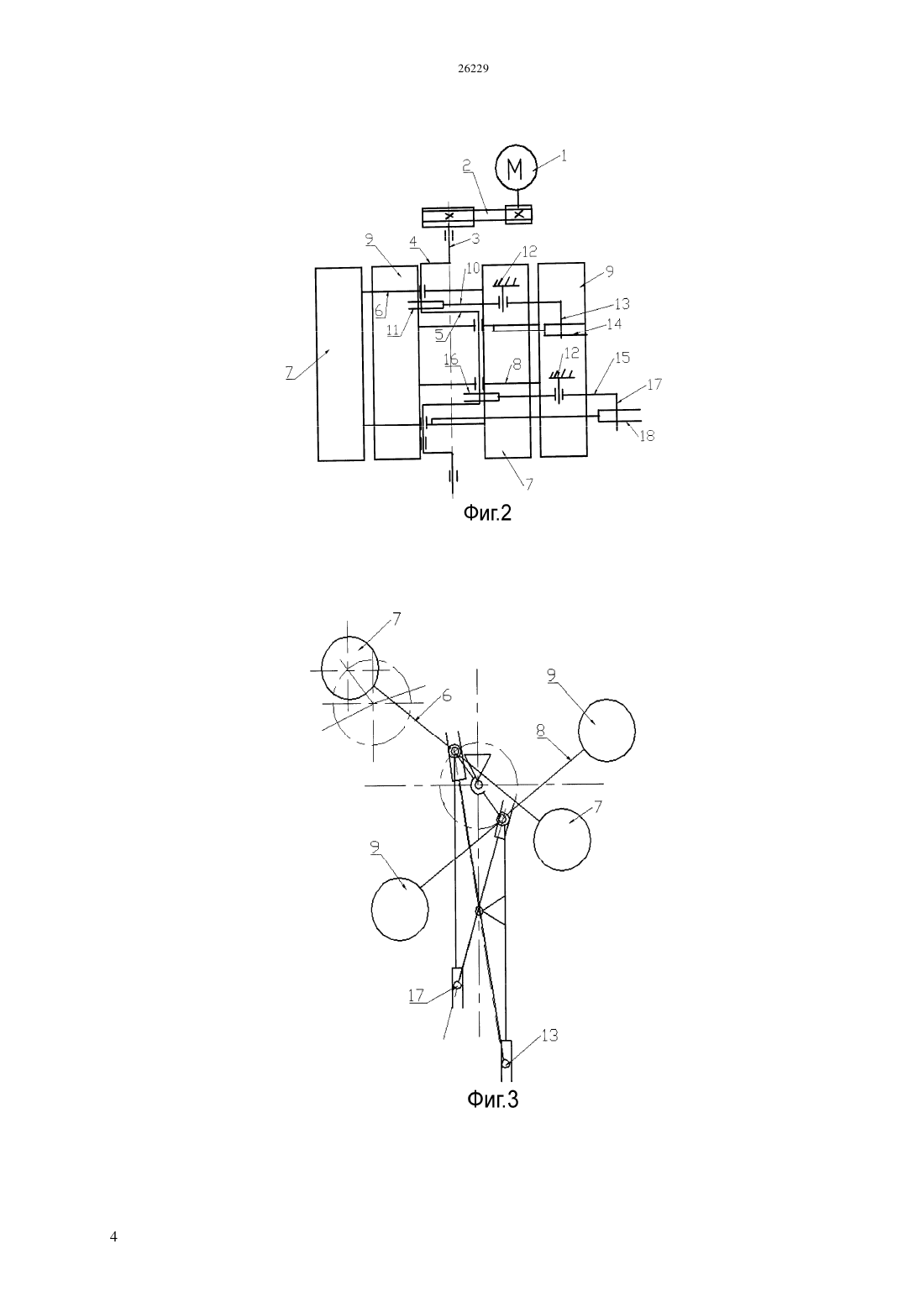

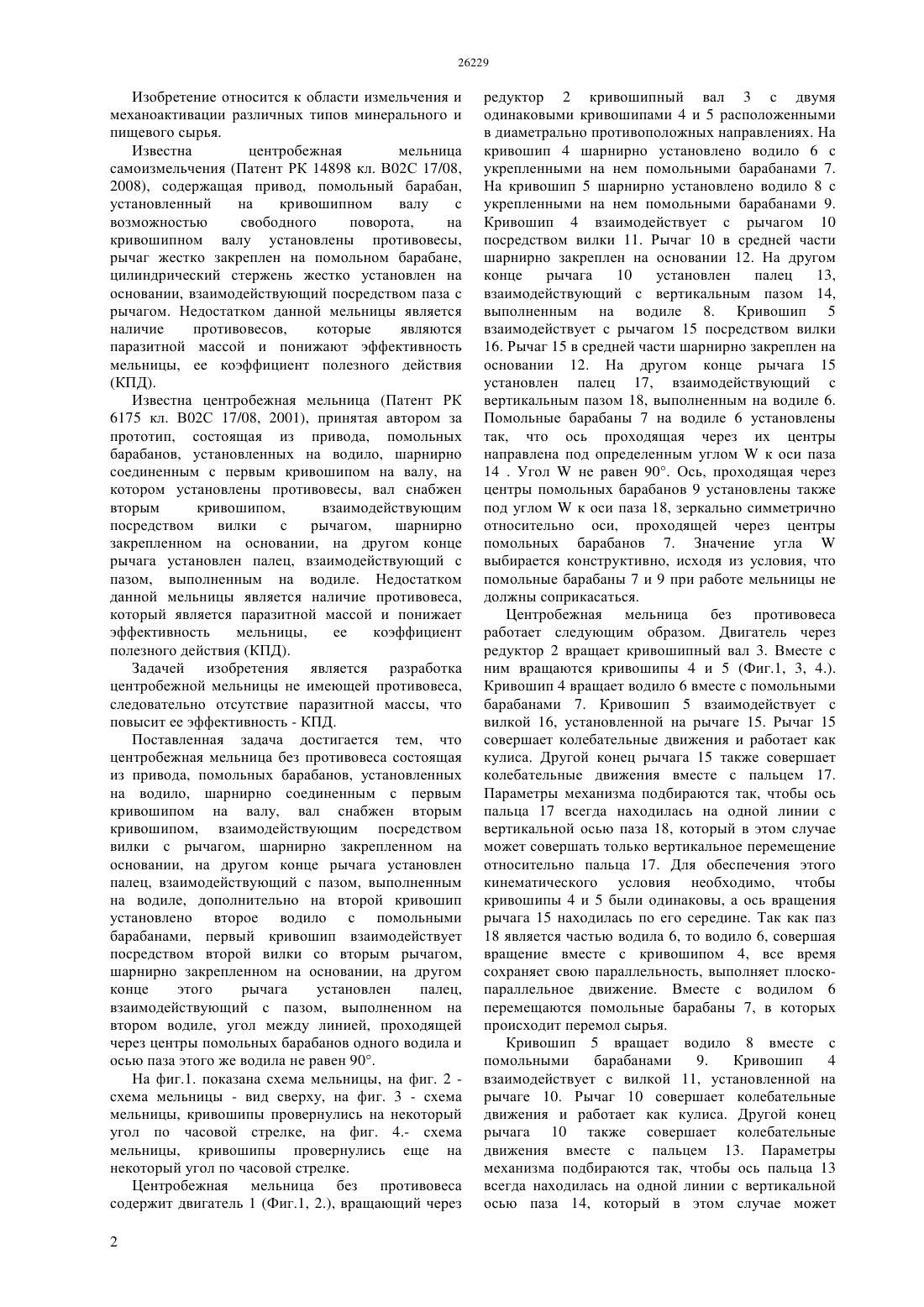

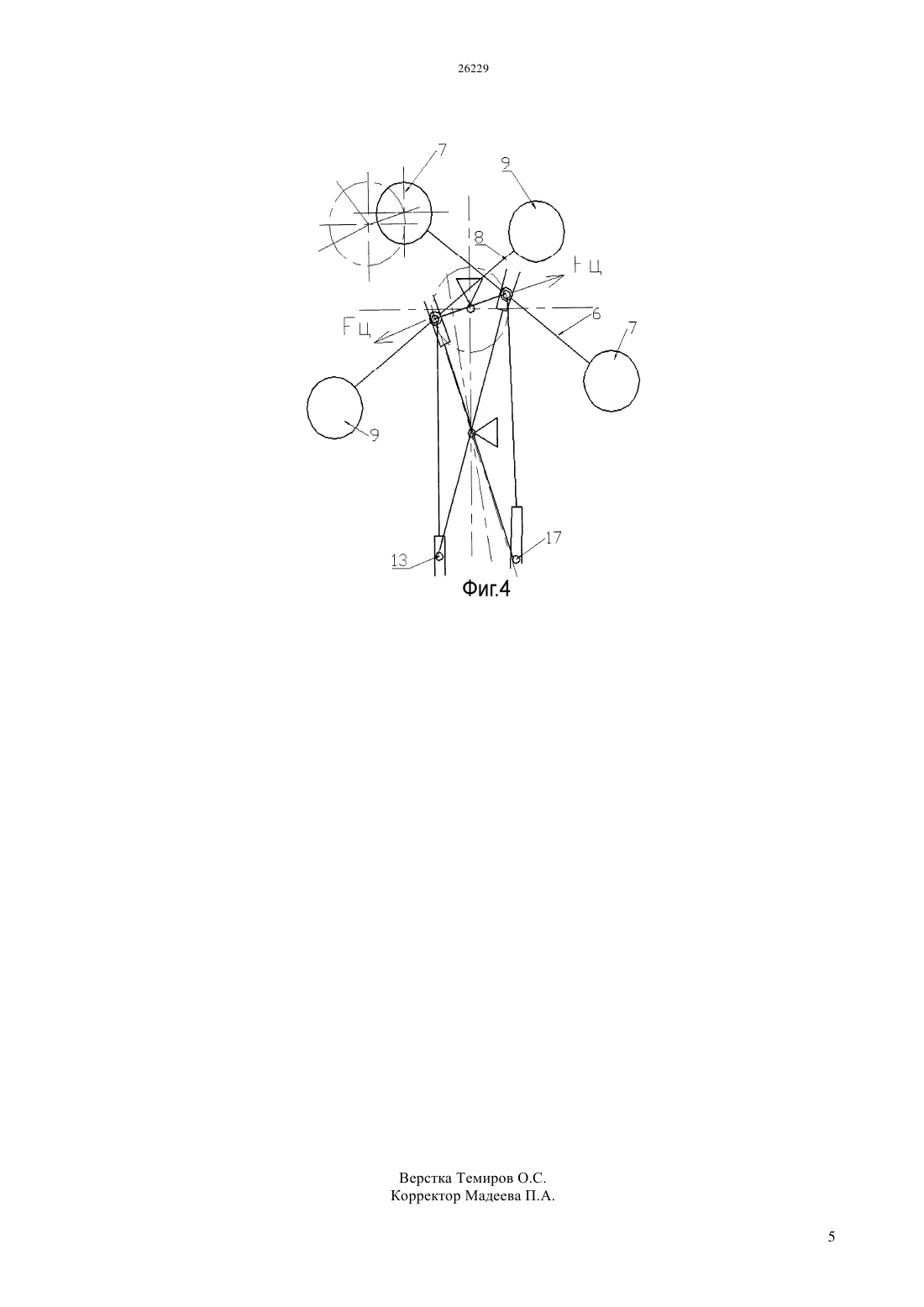

(51) 02 17/08 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ пазом, выполненным на водиле, отличающийся тем,что на второй кривошип установлено второе водило с помольными барабанами, первый кривошип взаимодействует посредством второй вилки со вторым рычагом, шарнирно закрепленном на основании, на другом конце этого рычага установлен палец, взаимодействующий с пазом,выполненном на втором водиле, угол между линией,проходящей через центры помольных барабанов одного водила и осью паза этого же водила не равен 90. Предлагаемая центробежная мельница без противовеса будет статически и динамически устойчива. Отсутствие паразитной массы противовеса повысит КПД работы мельницы. Симметричное расположение помольных барабанов обеспечит статическое и динамическое равновесие. Мельница найдет применение при перемоле различного минерального и пищевого сырья.(73) Акционерное общество Технопарк КазНТУ им. К.И.Сатпаева(54) ЦЕНТРОБЕЖНАЯ МЕЛЬНИЦА БЕЗ ПРОТИВОВЕСА(57) Изобретение относится к области измельчения и механоактивации различных типов минерального и пищевого сырья. Центробежная мельница без противовеса состоящая из привода, помольных барабанов, установленных на водило, шарнирно соединенным с первым кривошипом на валу, вал снабжен вторым кривошипом, взаимодействующим посредством вилки с рычагом,шарнирно закрепленном на основании, на другом конце рычага установлен палец, взаимодействующий с Изобретение относится к области измельчения и механоактивации различных типов минерального и пищевого сырья. Известна центробежная мельница самоизмельчения (Патент РК 14898 кл. В 02 С 17/08,2008), содержащая привод, помольный барабан,установленный на кривошипном валу с возможностью свободного поворота,на кривошипном валу установлены противовесы,рычаг жестко закреплен на помольном барабане,цилиндрический стержень жестко установлен на основании, взаимодействующий посредством паза с рычагом. Недостатком данной мельницы является наличие противовесов,которые являются паразитной массой и понижают эффективность мельницы, ее коэффициент полезного действия(КПД). Известна центробежная мельница (Патент РК 6175 кл. В 02 С 17/08, 2001), принятая автором за прототип, состоящая из привода, помольных барабанов, установленных на водило, шарнирно соединенным с первым кривошипом на валу, на котором установлены противовесы, вал снабжен вторым кривошипом,взаимодействующим посредством вилки с рычагом,шарнирно закрепленном на основании, на другом конце рычага установлен палец, взаимодействующий с пазом, выполненным на водиле. Недостатком данной мельницы является наличие противовеса,который является паразитной массой и понижает эффективность мельницы,ее коэффициент полезного действия (КПД). Задачей изобретения является разработка центробежной мельницы не имеющей противовеса,следовательно отсутствие паразитной массы, что повысит ее эффективность - КПД. Поставленная задача достигается тем, что центробежная мельница без противовеса состоящая из привода, помольных барабанов, установленных на водило, шарнирно соединенным с первым кривошипом на валу, вал снабжен вторым кривошипом, взаимодействующим посредством вилки с рычагом, шарнирно закрепленном на основании, на другом конце рычага установлен палец, взаимодействующий с пазом, выполненным на водиле, дополнительно на второй кривошип установлено второе водило с помольными барабанами, первый кривошип взаимодействует посредством второй вилки со вторым рычагом,шарнирно закрепленном на основании, на другом конце этого рычага установлен палец,взаимодействующий с пазом, выполненном на втором водиле, угол между линией, проходящей через центры помольных барабанов одного водила и осью паза этого же водила не равен 90. На фиг.1. показана схема мельницы, на фиг. 2 схема мельницы - вид сверху, на фиг. 3 - схема мельницы, кривошипы провернулись на некоторый угол по часовой стрелке, на фиг. 4.- схема мельницы, кривошипы провернулись еще на некоторый угол по часовой стрелке. Центробежная мельница без противовеса содержит двигатель 1 (Фиг.1, 2.), вращающий через 2 редуктор 2 кривошипный вал 3 с двумя одинаковыми кривошипами 4 и 5 расположенными в диаметрально противоположных направлениях. На кривошип 4 шарнирно установлено водило 6 с укрепленными на нем помольными барабанами 7. На кривошип 5 шарнирно установлено водило 8 с укрепленными на нем помольными барабанами 9. Кривошип 4 взаимодействует с рычагом 10 посредством вилки 11. Рычаг 10 в средней части шарнирно закреплен на основании 12. На другом конце рычага 10 установлен палец 13,взаимодействующий с вертикальным пазом 14,выполненным на водиле 8. Кривошип 5 взаимодействует с рычагом 15 посредством вилки 16. Рычаг 15 в средней части шарнирно закреплен на основании 12. На другом конце рычага 15 установлен палец 17, взаимодействующий с вертикальным пазом 18, выполненным на водиле 6. Помольные барабаны 7 на водиле 6 установлены так, что ось проходящая через их центры направлена под определенным угломк оси паза 14 . Уголне равен 90. Ось, проходящая через центры помольных барабанов 9 установлены также под угломк оси паза 18, зеркально симметрично относительно оси, проходящей через центры помольных барабанов 7. Значение углавыбирается конструктивно, исходя из условия, что помольные барабаны 7 и 9 при работе мельницы не должны соприкасаться. Центробежная мельница без противовеса работает следующим образом. Двигатель через редуктор 2 вращает кривошипный вал 3. Вместе с ним вращаются кривошипы 4 и 5 (Фиг.1, 3, 4.). Кривошип 4 вращает водило 6 вместе с помольными барабанами 7. Кривошип 5 взаимодействует с вилкой 16, установленной на рычаге 15. Рычаг 15 совершает колебательные движения и работает как кулиса. Другой конец рычага 15 также совершает колебательные движения вместе с пальцем 17. Параметры механизма подбираются так, чтобы ось пальца 17 всегда находилась на одной линии с вертикальной осью паза 18, который в этом случае может совершать только вертикальное перемещение относительно пальца 17. Для обеспечения этого кинематического условия необходимо, чтобы кривошипы 4 и 5 были одинаковы, а ось вращения рычага 15 находилась по его середине. Так как паз 18 является частью водила 6, то водило 6, совершая вращение вместе с кривошипом 4, все время сохраняет свою параллельность, выполняет плоскопараллельное движение. Вместе с водилом 6 перемещаются помольные барабаны 7, в которых происходит перемол сырья. Кривошип 5 вращает водило 8 вместе с помольными барабанами 9. Кривошип 4 взаимодействует с вилкой 11, установленной на рычаге 10. Рычаг 10 совершает колебательные движения и работает как кулиса. Другой конец рычага 10 также совершает колебательные движения вместе с пальцем 13. Параметры механизма подбираются так, чтобы ось пальца 13 всегда находилась на одной линии с вертикальной осью паза 14, который в этом случае может совершать только вертикальное перемещение относительно пальца 13. Так как паз 14 является частью водила 8, то водило 8, совершая вращение вместе с кривошипом 5, все время сохраняет свою параллельность, выполняет плоско- параллельное движение. Вместе с водилом 8 перемещаются помольные барабаны 9, в которых происходит перемол сырья. Водила 6 и 8 вместе в помольными барабанами 7 и 9 вращаются на одинаковых и диаметрально противоположно расположенных кривошипах 4 и 5. Крутящие моменты от их массы будут равны и направлены в разные стороны, следовательно они будут уравновешивать друг друга. Центробежные силы ц, возникающие при их работе равны,находятся на одной прямой и направлены в разные стороны, следовательно они уравновешивают друг друга (Фиг.4.). Предлагаемая центробежная мельница без противовеса будет статически и динамически устойчива. Отсутствие паразитной массы противовеса повысит КПД работы мельницы. Симметричное расположение помольных барабанов обеспечит статическое и динамическое равновесие. Мельница найдет применение при перемоле различного минерального и пищевого сырья. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Центробежная мельница без противовеса состоящая из привода, помольных барабанов,установленных на водило, шарнирно соединенным с первым кривошипом на валу, вал снабжен вторым кривошипом, взаимодействующим посредством вилки с рычагом, шарнирно закрепленном на основании, на другом конце рычага установлен палец, взаимодействующий с пазом, выполненным на водиле, отличающийся тем, что на второй кривошип установлено второе водило с помольными барабанами, первый кривошип взаимодействует посредством второй вилки со вторым рычагом, шарнирно закрепленном на основании, на другом конце этого рычага установлен палец, взаимодействующий с пазом,выполненном на втором водиле. 2. Мельница по п.1, отличающаяся тем, что угол между линией, проходящей через центры помольных барабанов одного водила и осью паза этого же водила не равен 90.
