Цетробежная мельница самоизмельчения

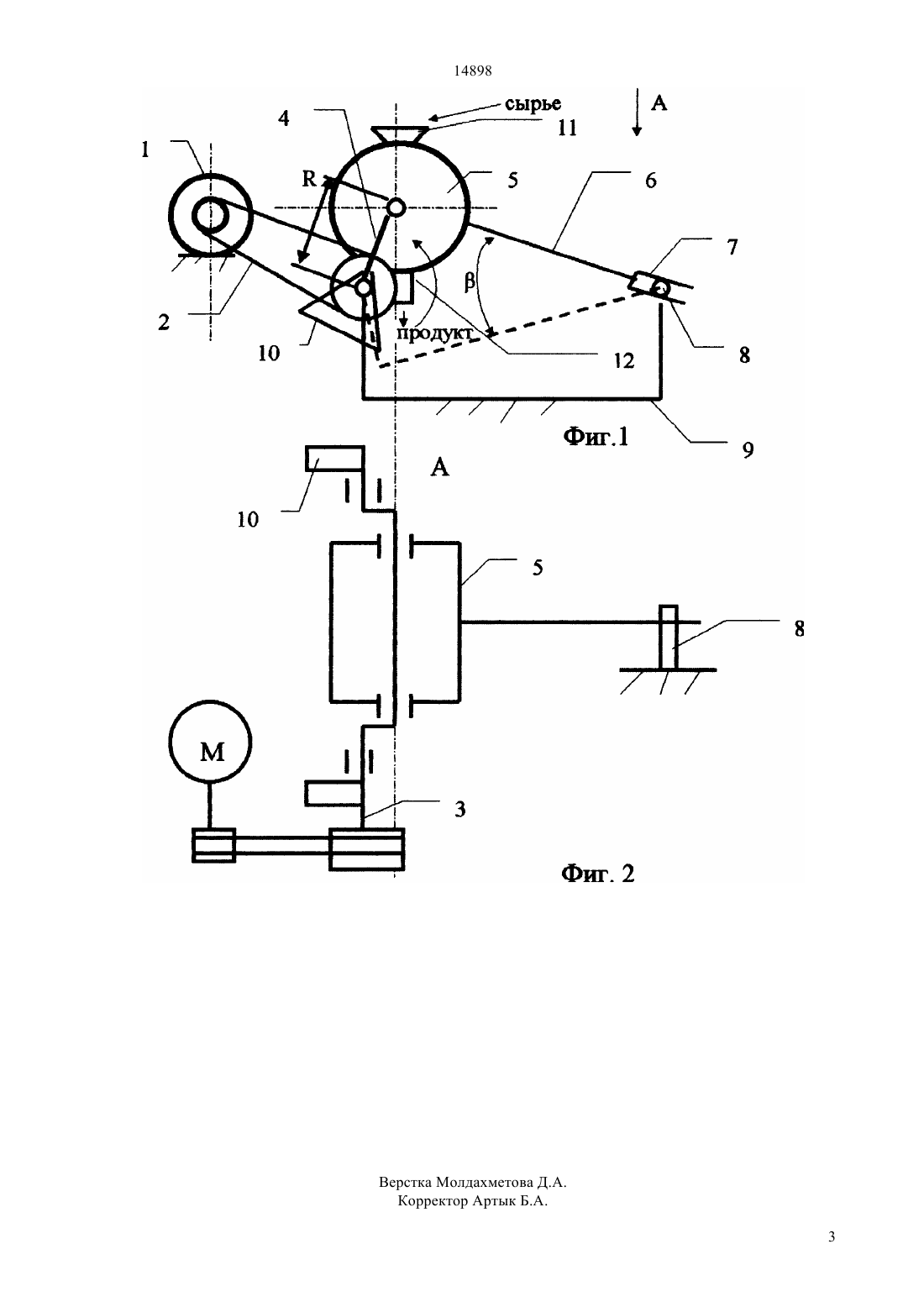

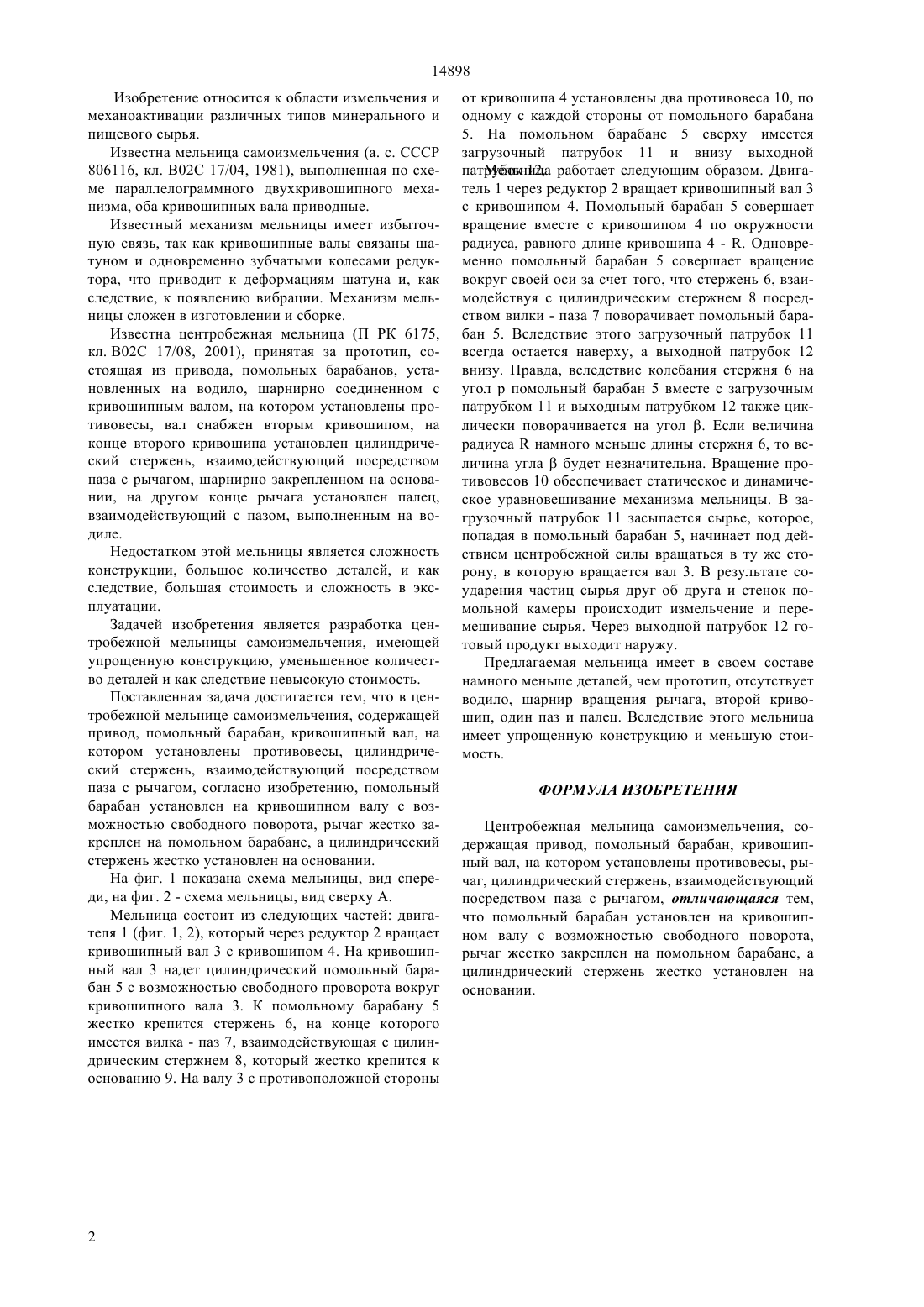

(51) 02 17/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ вал, на котором установлены противовесы, цилиндрический стержень, взаимодействующий посредством паза с рычагом. Помольный барабан установлен на кривошипном валу с возможностью свободного проворота,рычаг жестко закреплен на помольном барабане, а цилиндрический стержень жестко установлен на основании. В предлагаемой мельнице отсутствуют водило, шарнир вращения рычага, второй кривошип, один паз и палец, вследствие этого мельница имеет упрощенную конструкцию и меньшую стоимость.(56) Предварительный патент РК 6175, кл. В 02 С 17/18, 2001(57) Изобретение относится к области измельчения и механоактивации различных типов минерального и пищевого сырья. Центробежная мельница самоизмельчения содержит привод, помольный барабан, кривошипный 14898 Изобретение относится к области измельчения и механоактивации различных типов минерального и пищевого сырья. Известна мельница самоизмельчения (а. с. СССР 806116, кл. В 02 С 17/04, 1981), выполненная по схеме параллелограммного двухкривошипного механизма, оба кривошипных вала приводные. Известный механизм мельницы имеет избыточную связь, так как кривошипные валы связаны шатуном и одновременно зубчатыми колесами редуктора, что приводит к деформациям шатуна и, как следствие, к появлению вибрации. Механизм мельницы сложен в изготовлении и сборке. Известна центробежная мельница (П РК 6175,кл. В 02 С 17/08, 2001), принятая за прототип, состоящая из привода, помольных барабанов, установленных на водило, шарнирно соединенном с кривошипным валом, на котором установлены противовесы, вал снабжен вторым кривошипом, на конце второго кривошипа установлен цилиндрический стержень, взаимодействующий посредством паза с рычагом, шарнирно закрепленном на основании, на другом конце рычага установлен палец,взаимодействующий с пазом, выполненным на водиле. Недостатком этой мельницы является сложность конструкции, большое количество деталей, и как следствие, большая стоимость и сложность в эксплуатации. Задачей изобретения является разработка центробежной мельницы самоизмельчения, имеющей упрощенную конструкцию, уменьшенное количество деталей и как следствие невысокую стоимость. Поставленная задача достигается тем, что в центробежной мельнице самоизмельчения, содержащей привод, помольный барабан, кривошипный вал, на котором установлены противовесы, цилиндрический стержень, взаимодействующий посредством паза с рычагом, согласно изобретению, помольный барабан установлен на кривошипном валу с возможностью свободного поворота, рычаг жестко закреплен на помольном барабане, а цилиндрический стержень жестко установлен на основании. На фиг. 1 показана схема мельницы, вид спереди, на фиг. 2 - схема мельницы, вид сверху А. Мельница состоит из следующих частей двигателя 1 (фиг. 1, 2), который через редуктор 2 вращает кривошипный вал 3 с кривошипом 4. На кривошипный вал 3 надет цилиндрический помольный барабан 5 с возможностью свободного проворота вокруг кривошипного вала 3. К помольному барабану 5 жестко крепится стержень 6, на конце которого имеется вилка - паз 7, взаимодействующая с цилиндрическим стержнем 8, который жестко крепится к основанию 9. На валу 3 с противоположной стороны от кривошипа 4 установлены два противовеса 10, по одному с каждой стороны от помольного барабана 5. На помольном барабане 5 сверху имеется загрузочный патрубок 11 и внизу выходной Мельница патрубок 12. работает следующим образом. Двигатель 1 через редуктор 2 вращает кривошипный вал 3 с кривошипом 4. Помольный барабан 5 совершает вращение вместе с кривошипом 4 по окружности радиуса, равного длине кривошипа 4 - . Одновременно помольный барабан 5 совершает вращение вокруг своей оси за счет того, что стержень 6, взаимодействуя с цилиндрическим стержнем 8 посредством вилки - паза 7 поворачивает помольный барабан 5. Вследствие этого загрузочный патрубок 11 всегда остается наверху, а выходной патрубок 12 внизу. Правда, вследствие колебания стержня 6 на угол р помольный барабан 5 вместе с загрузочным патрубком 11 и выходным патрубком 12 также циклически поворачивается на угол . Если величина радиусанамного меньше длины стержня 6, то величина углабудет незначительна. Вращение противовесов 10 обеспечивает статическое и динамическое уравновешивание механизма мельницы. В загрузочный патрубок 11 засыпается сырье, которое,попадая в помольный барабан 5, начинает под действием центробежной силы вращаться в ту же сторону, в которую вращается вал 3. В результате соударения частиц сырья друг об друга и стенок помольной камеры происходит измельчение и перемешивание сырья. Через выходной патрубок 12 готовый продукт выходит наружу. Предлагаемая мельница имеет в своем составе намного меньше деталей, чем прототип, отсутствует водило, шарнир вращения рычага, второй кривошип, один паз и палец. Вследствие этого мельница имеет упрощенную конструкцию и меньшую стоимость. ФОРМУЛА ИЗОБРЕТЕНИЯ Центробежная мельница самоизмельчения, содержащая привод, помольный барабан, кривошипный вал, на котором установлены противовесы, рычаг, цилиндрический стержень, взаимодействующий посредством паза с рычагом, отличающаяся тем,что помольный барабан установлен на кривошипном валу с возможностью свободного поворота,рычаг жестко закреплен на помольном барабане, а цилиндрический стержень жестко установлен на основании.
