Способ транспортирования мягких материалов и устройство для его осуществления

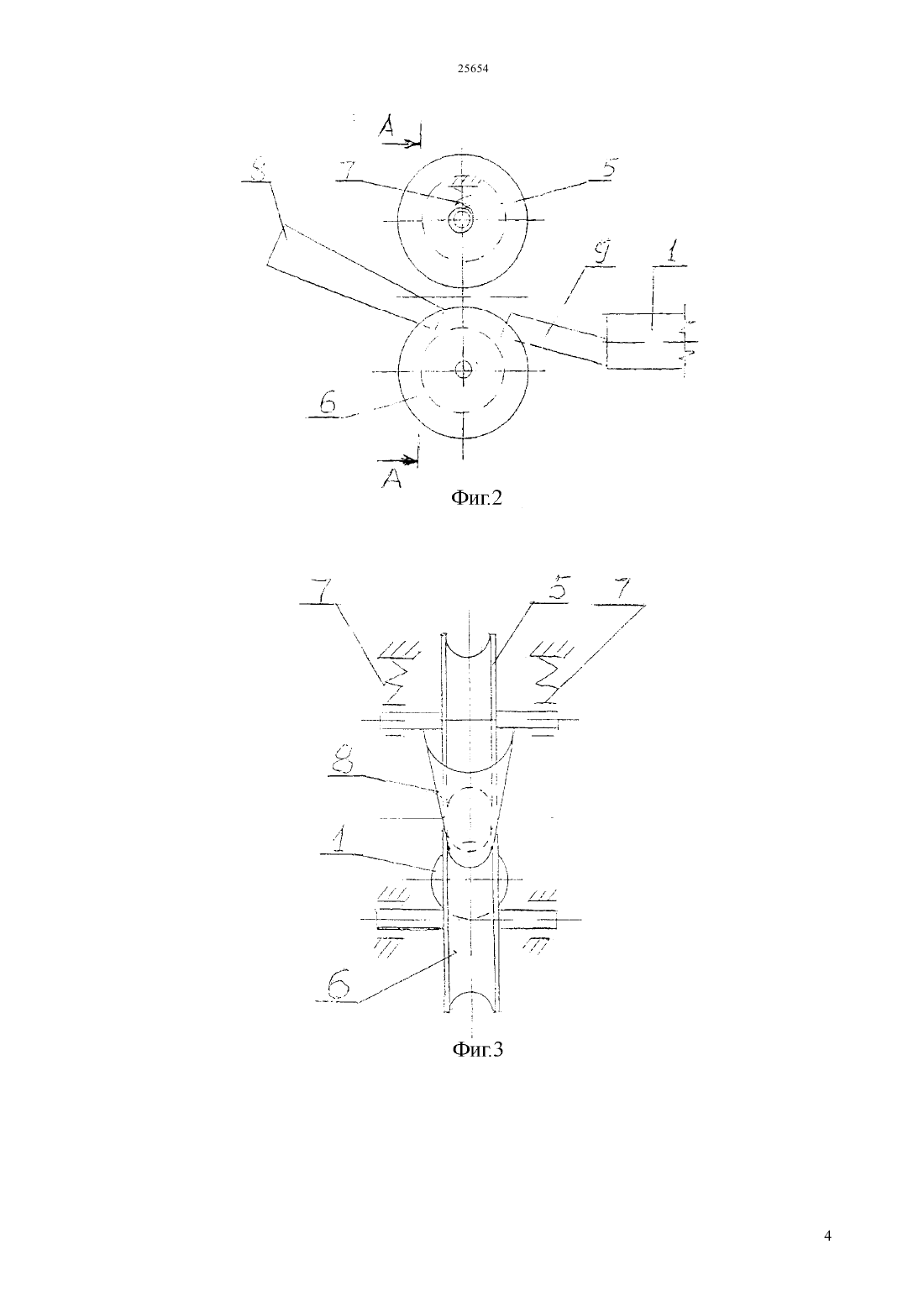

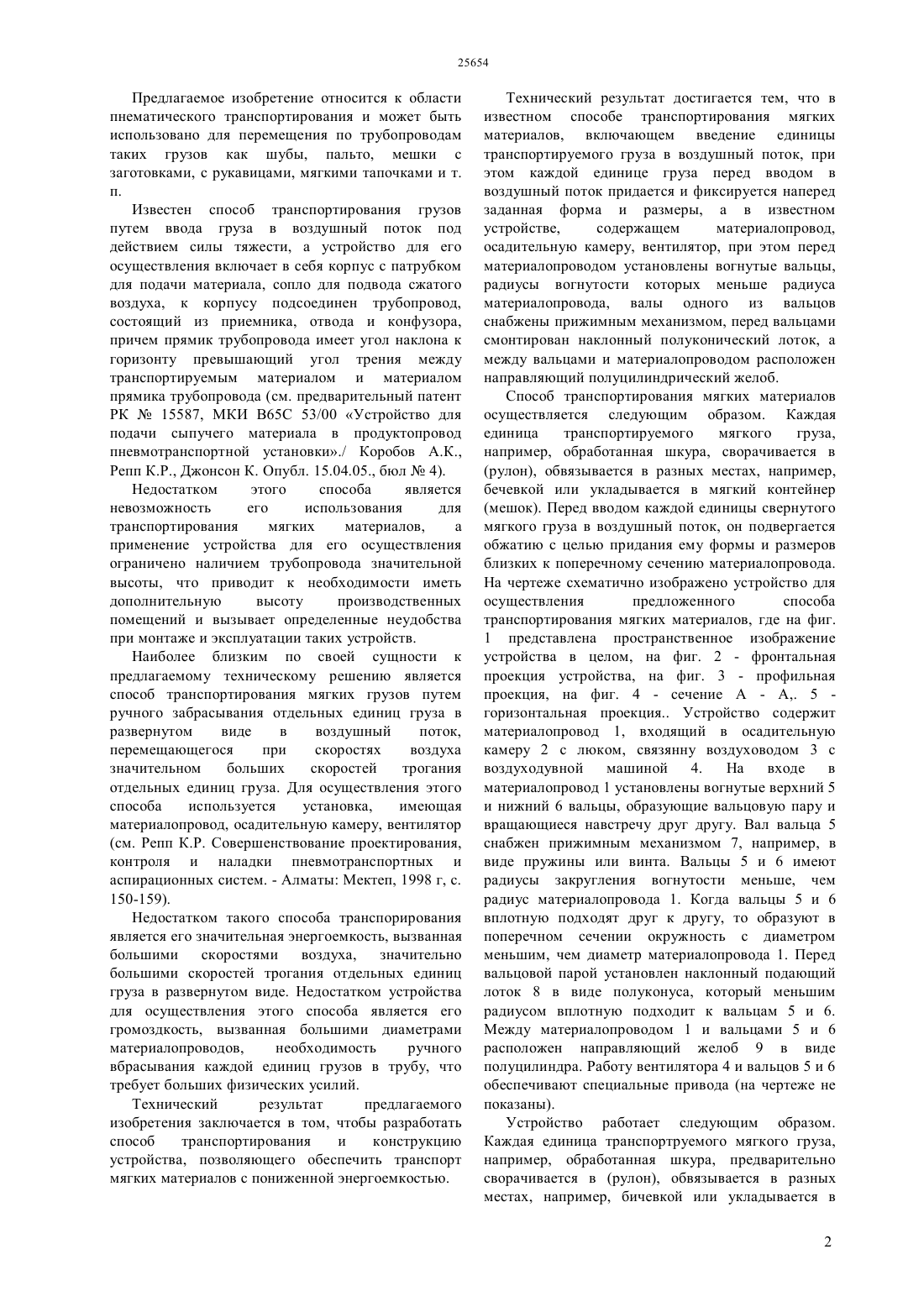

(51) 65 69/18 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ заготовками, с рукавицами, мягкими тапочками и т. п. Известен способ транспортирования мягких грузов путем ручного ввода отдельных единиц груза в развернутом виде в воздушный поток, а устройство для осуществления этого способа включает материалопровод, осадительную камеру,воздуходувную машину. Новым является то, что каждой единице груза перед вводом в воздушный поток придается и фиксируется наперед заданная форма и размеры,перед материалопроводом установлены вогнутые вальцы, радиусы вогнутости которых меньше радиуса материалопровода, вал одного из вальцов снабжен прижимным механизмом, перед вальцами смонтирована наклонный полуконический подающий лоток,а между вальцами и материалопроводом расположен направляющий полу цилиндрический желоб.(72) Коробов Алексей Константинович Репп Константин Рудольфович Коробова Наталья Константиновна Коробова Анна Константиновна(73) Акционерное общество Алматинский технологический университет(56) Репп К.К.,Совершенствование проектирования,контроля и наладки пневмотранспортных аспирационных систем.Алматы Мектеп,1998 г. с. 150-159 Предварительный патент РК 15587, МКИ 6553/00, 15.04.05(54) СПОСОБ ТРАНСПОРТИРОВАНИЯ МЯГКИХ МАТЕРИАЛОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к области пнематического транспортирования и может быть использовано для перемещения по трубопроводам таких грузов как шубы, меховые изделия, мешки с Предлагаемое изобретение относится к области пнематического транспортирования и может быть использовано для перемещения по трубопроводам таких грузов как шубы, пальто, мешки с заготовками, с рукавицами, мягкими тапочками и т. п. Известен способ транспортирования грузов путем ввода груза в воздушный поток под действием силы тяжести, а устройство для его осуществления включает в себя корпус с патрубком для подачи материала, сопло для подвода сжатого воздуха, к корпусу подсоединен трубопровод,состоящий из приемника, отвода и конфузора,причем прямик трубопровода имеет угол наклона к горизонту превышающий угол трения между транспортируемым материалом и материалом прямика трубопровода (см. предварительный патент РК 15587, МКИ В 65 С 53/00 Устройство для подачи сыпучего материала в продуктопровод пневмотранспортной установки./ Коробов А.К.,Репп К.Р., Джонсон К. Опубл. 15.04.05., бюл 4). Недостатком этого способа является невозможность его использования для транспортирования мягких материалов,а применение устройства для его осуществления ограничено наличием трубопровода значительной высоты, что приводит к необходимости иметь дополнительную высоту производственных помещений и вызывает определенные неудобства при монтаже и эксплуатации таких устройств. Наиболее близким по своей сущности к предлагаемому техническому решению является способ транспортирования мягких грузов путем ручного забрасывания отдельных единиц груза в развернутом виде в воздушный поток,перемещающегося при скоростях воздуха значительном больших скоростей трогания отдельных единиц груза. Для осуществления этого способа используется установка,имеющая материалопровод, осадительную камеру, вентилятор(см. Репп К.Р. Совершенствование проектирования,контроля и наладки пневмотранспортных и аспирационных систем. - Алматы Мектеп, 1998 г, с. 150-159). Недостатком такого способа транспорирования является его значительная энергоемкость, вызванная большими скоростями воздуха, значительно большими скоростей трогания отдельных единиц груза в развернутом виде. Недостатком устройства для осуществления этого способа является его громоздкость, вызванная большими диаметрами материалопроводов,необходимость ручного вбрасывания каждой единиц грузов в трубу, что требует больших физических усилий. Технический результат предлагаемого изобретения заключается в том, чтобы разработать способ транспортирования и конструкцию устройства, позволяющего обеспечить транспорт мягких материалов с пониженной энергоемкостью. Технический результат достигается тем, что в известном способе транспортирования мягких материалов, включающем введение единицы транспортируемого груза в воздушный поток, при этом каждой единице груза перед вводом в воздушный поток придается и фиксируется наперед заданная форма и размеры, а в известном устройстве,содержащем материалопровод,осадительную камеру, вентилятор, при этом перед материалопроводом установлены вогнутые вальцы,радиусы вогнутости которых меньше радиуса материалопровода, валы одного из вальцов снабжены прижимным механизмом, перед вальцами смонтирован наклонный полуконический лоток, а между вальцами и материалопроводом расположен направляющий полуцилиндрический желоб. Способ транспортирования мягких материалов осуществляется следующим образом. Каждая единица транспортируемого мягкого груза,например, обработанная шкура, сворачивается в(мешок). Перед вводом каждой единицы свернутого мягкого груза в воздушный поток, он подвергается обжатию с целью придания ему формы и размеров близких к поперечному сечению материалопровода. На чертеже схематично изображено устройство для осуществления предложенного способа транспортирования мягких материалов, где на фиг. 1 представлена пространственное изображение устройства в целом, на фиг. 2 - фронтальная проекция устройства, на фиг. 3 - профильная проекция, на фиг. 4 - сечение А - А,. 5 горизонтальная проекция Устройство содержит материалопровод 1, входящий в осадительную камеру 2 с люком, связянну воздуховодом 3 с воздуходувной машиной 4. На входе в материалопровод 1 установлены вогнутые верхний 5 и нижний 6 вальцы, образующие вальцовую пару и вращающиеся навстречу друг другу. Вал вальца 5 снабжен прижимным механизмом 7, например, в виде пружины или винта. Вальцы 5 и 6 имеют радиусы закругления вогнутости меньше, чем радиус материалопровода 1. Когда вальцы 5 и 6 вплотную подходят друг к другу, то образуют в поперечном сечении окружность с диаметром меньшим, чем диаметр материалопровода 1. Перед вальцовой парой установлен наклонный подающий лоток 8 в виде полуконуса, который меньшим радиусом вплотную подходит к вальцам 5 и 6. Между материалопроводом 1 и вальцами 5 и 6 расположен направляющий желоб 9 в виде полуцилиндра. Работу вентилятора 4 и вальцов 5 и 6 обеспечивают специальные привода (на чертеже не показаны). Устройство работает следующим образом. Каждая единица транспортруемого мягкого груза,например, обработанная шкура, предварительно сворачивается в (рулон), обвязывается в разных местах, например, бичевкой или укладывается в 2 мягкий контейнер (мешок). Включаются привода вентилятора 4, вогнутых вальцов 5 и 6 (на чертеже не показаны) и единица груза (сверток) укладывается на подающий лоток 8 в виде полуконуса, который меньшим радиусом вплотную подходит к вальцам 5 и 6. Груз (сверток) под действием сил собственного веса направляется по лотку 8 в зазор между вальцами 5 и 6. При этом за счет уменьшения радиуса лотка 8 поршни уплотняются. Протягивая сверток, вальцы 5 и 6 под действием прижимного устройства 7, например, в виде винтов, пружин, еще больше уплотняют свертки и придают ему округлую форму - форму рулона, близкую к форме материалопровода 1, но меньше его по диаметру. Форма вручную уложенного (свернутого) мягкого груза (свертка), может быть самой разнообраной. Идеальной является вариант, когда она близка к форме поперечного сечения материалопровода, а зазоры между стенками материалопровода и поверхностью транспортируемого свертка (рулона) наименьшие. Поэтому прежде чем попасть в материалопровод,необходимо уплотнить свернутый мягкий материал(сверток) и придать ему форму цилиндра,(цилиндрического рулона), размер поперечного сечения которого меньше поперечного сечения материалопровода 1. При этом необходимо учесть,что после выхода из вальцов 5 и 6, возможно частичное восстановление(возвращение) к прежнему (до процесса сжатия) объему укладки мягкого материала. Если размеры поперечного сечения рулона больше диаметра трубы, то вальцы сожмут груз до размеров в поперечном сечении меньших сечения трубы. После вальцов 5 и 6 груз в виде цилиндрического рулона по направляющему желобу 9 подаются в материалопровод 1. Рулон практически полностью занимают поперечное сечение материалопровода 1, что обеспечивает его транспорт при более низких скоростях воздуха, чем при транспорте мягких материалов в развернутом виде. В таком состоянии груз транспортируется до осадительной камеры 2, где отделяется от воздуха,который по воздуховоду 3 поступает в вентилятор 4 и выбрасывается в окружающую среду. Рулоны подаются между вальцовыми 5 и 6 и в материалопровод 1 один за другим. При заполнении грузом осадительной камеры 3 выключаются привода воздуходувной машины 4 и вальцов 5 и 6(на чертеже не показаны), и осадительная камера 3 освобождается от осевшего в ней груза,Пневматический транспорт мягких материалов, в уплотненном состоянии в виде патронов (рулонов),устойчиво занимающих большую часть сечения материалопровода, осуществляется при скоростях воздуха и диаметрах материалопроводов гораздо меньших, чем их транспорт в развернутом виде, что и позволяет снизить энергоемкость процесса транспортирования. А это и является целью изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ транспортирования мягких материалов,включающий последовательное введение каждой единицы транспортируемого груза в воздушный поток, отличающийся тем, что каждой единице груза перед вводом в воздушный поток придают и фиксируют наперед заданную форму и размеры. 2. Устройство для транспортирования мягких материалов,содержащее материалопровод,осадительную камеру, воздуходувную машину,отличающееся тем, что перед материалопроводом установлены вогнутые вальцы, радиусы вогнутости которых меньше радиуса материалопровода, вил одною из вальцов снабжен прижимным механизмом,перед вальцами смонтирован наклонный подающий полуконический лоток, а между вальцами и материалопроводом расположен направляющий полуцилиндрический желоб.
