Мобильная установка для изготовления саманных кирпичей и блоков

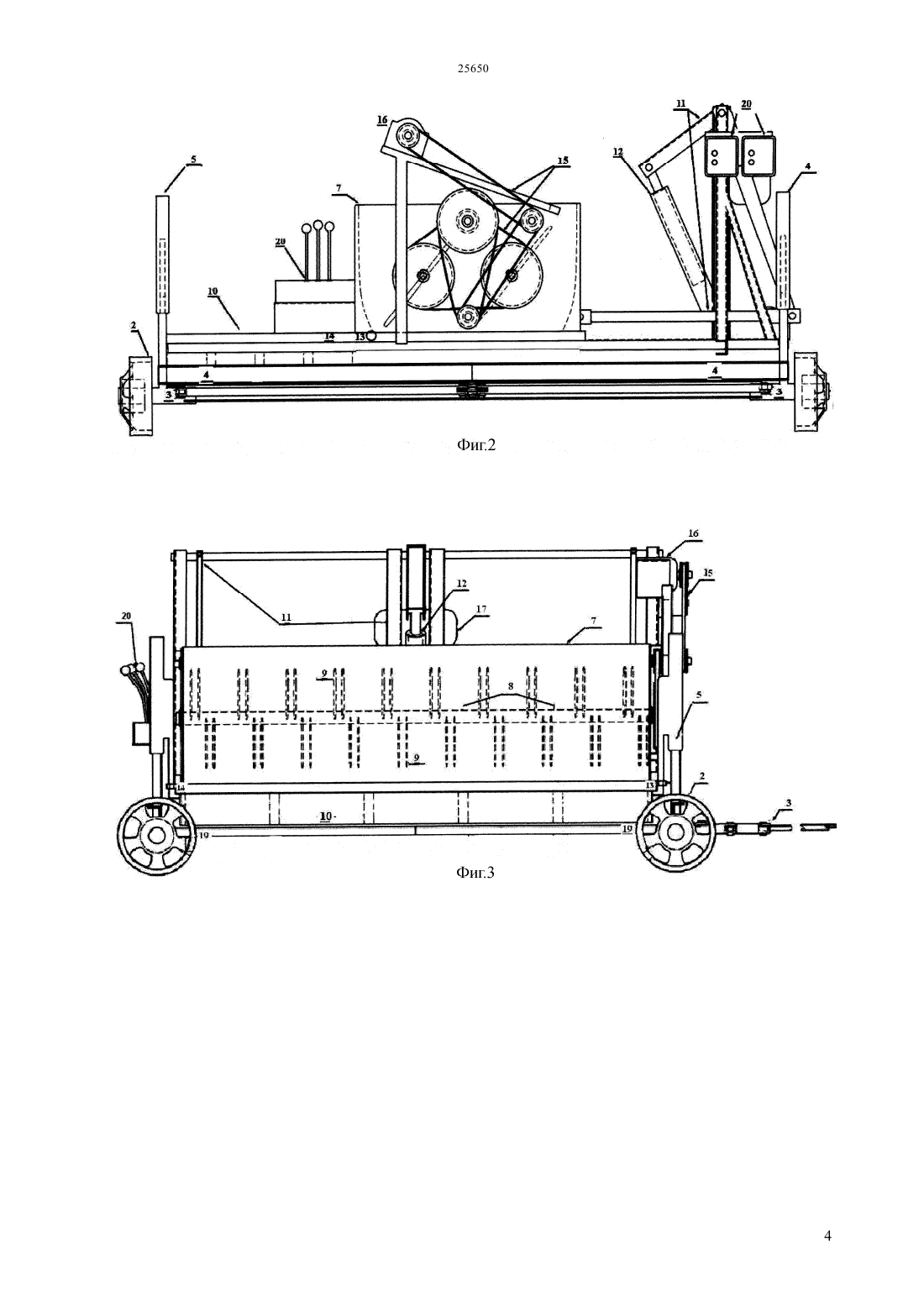

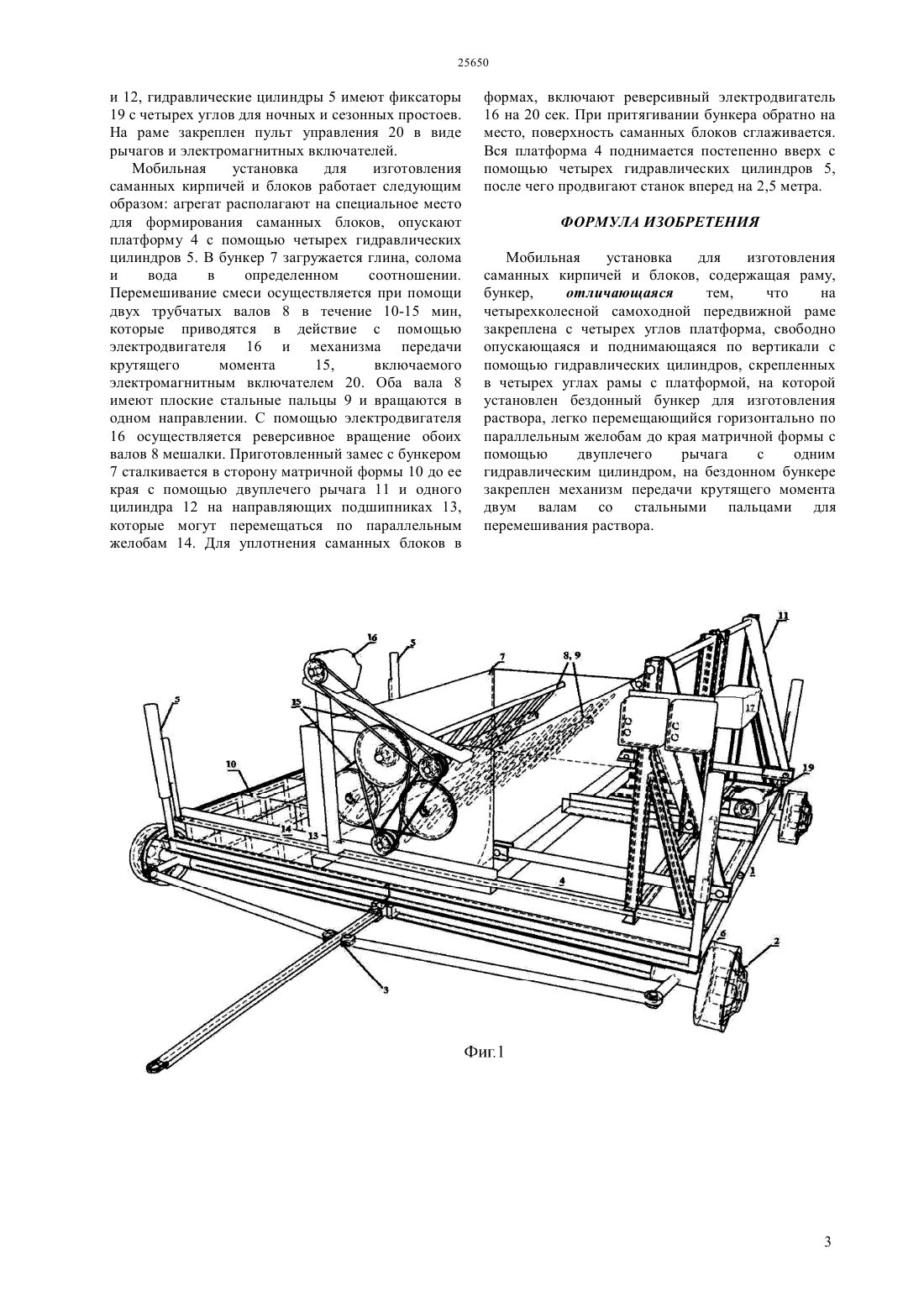

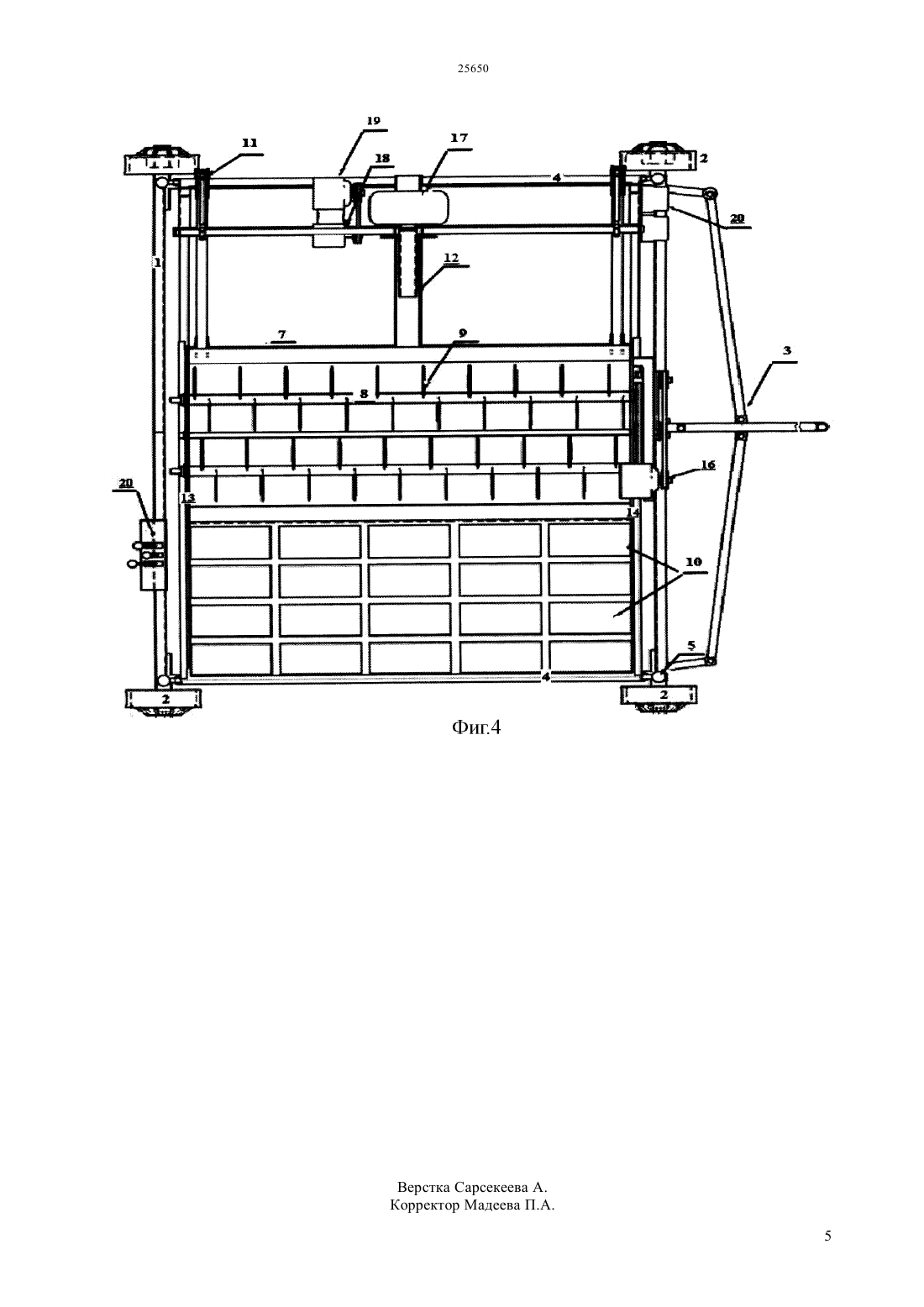

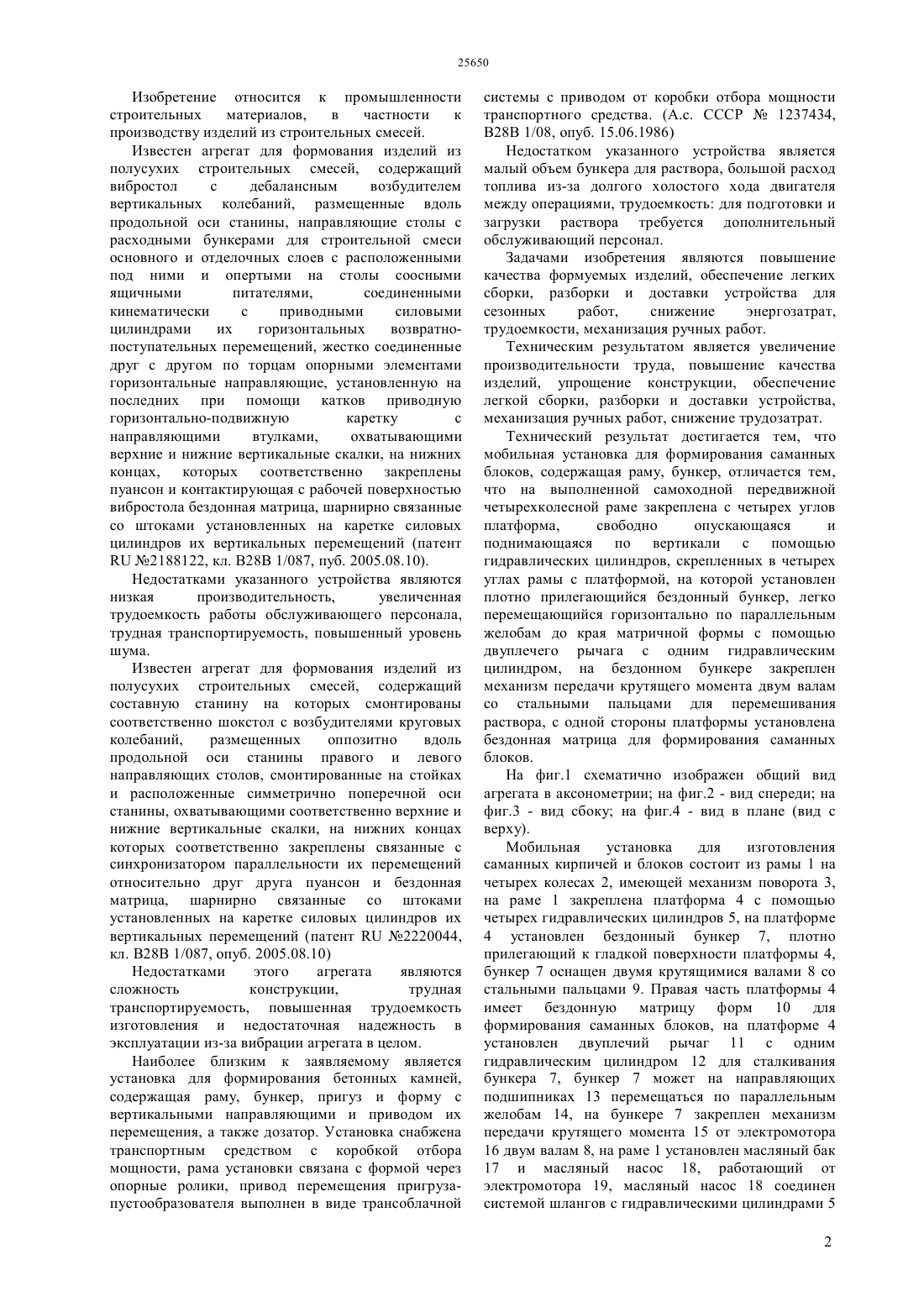

(51) 28 1/08 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат достигается тем, что установка для формирования саманных кирпичей(блоков), содержащая раму, бункер, отличается тем,что на выполненной самоходной передвижной четырехколесной раме, закреплена с четырех углов платформа,свободно опускающаяся и поднимающийся по вертикали с помощью гидравлических цилиндров скрепленных в четырех углах рамы с платформой, на которой установлен плотно прилегающий бездонный бункер, легко перемещающий горизонтально по параллельным желобам с помощью двуплечего рычага с одним гидравлическим цилиндром, на бездонном бункере закреплен механизм передачи крутящего момента двум валам со стальными пальцами для перемешивания раствора, с одной стороны платформы установлена бездонная матрица для формирования саманных блоков.(76) Абдугалиев Нигметулла Жакиев Нурхат Куандыкович Мухамбетов Миржан Мухамбетович(54) МОБИЛЬНАЯ УСТАНОВКА ДЛЯ ИЗГОТОВЛЕНИЯ САМАННЫХ КИРПИЧЕЙ И БЛОКОВ(57) Изобретение относится к промышленности строительных материалов,в частности к производству изделий из строительных смесей. Техническим результатом является увеличение производительности труда, повышение качества изделий, упрощение конструкции, обеспечение легкой сборки, разборки и доставки устройства,механизация ручных работ, снижение трудозатрат. Изобретение относится к промышленности строительных материалов,в частности к производству изделий из строительных смесей. Известен агрегат для формования изделий из полусухих строительных смесей, содержащий вибростол с дебалансным возбудителем вертикальных колебаний, размещенные вдоль продольной оси станины, направляющие столы с расходными бункерами для строительной смеси основного и отделочных слоев с расположенными под ними и опертыми на столы соосными ящичными питателями,соединенными кинематически с приводными силовыми цилиндрами их горизонтальных возвратнопоступательных перемещений, жестко соединенные друг с другом по торцам опорными элементами горизонтальные направляющие, установленную на последних при помощи катков приводную горизонтально-подвижную каретку с направляющими втулками,охватывающими верхние и нижние вертикальные скалки, на нижних концах, которых соответственно закреплены пуансон и контактирующая с рабочей поверхностью вибростола бездонная матрица, шарнирно связанные со штоками установленных на каретке силовых цилиндров их вертикальных перемещений (патент 2188122, кл. В 28 В 1/087, пуб. 2005.08.10). Недостатками указанного устройства являются низкая производительность,увеличенная трудоемкость работы обслуживающего персонала,трудная транспортируемость, повышенный уровень шума. Известен агрегат для формования изделий из полусухих строительных смесей, содержащий составную станину на которых смонтированы соответственно шокстол с возбудителями круговых колебаний,размещенных оппозитно вдоль продольной оси станины правого и левого направляющих столов, смонтированные на стойках и расположенные симметрично поперечной оси станины, охватывающими соответственно верхние и нижние вертикальные скалки, на нижних концах которых соответственно закреплены связанные с синхронизатором параллельности их перемещений относительно друг друга пуансон и бездонная матрица, шарнирно связанные со штоками установленных на каретке силовых цилиндров их вертикальных перемещений (патент 2220044,кл. В 28 В 1/087, опуб. 2005.08.10) Недостатками этого агрегата являются сложность конструкции,трудная транспортируемость, повышенная трудоемкость изготовления и недостаточная надежность в эксплуатации из-за вибрации агрегата в целом. Наиболее близким к заявляемому является установка для формирования бетонных камней,содержащая раму, бункер, пригуз и форму с вертикальными направляющими и приводом их перемещения, а также дозатор. Установка снабжена транспортным средством с коробкой отбора мощности, рама установки связана с формой через опорные ролики, привод перемещения пригрузапустообразователя выполнен в виде трансоблачной системы с приводом от коробки отбора мощности транспортного средства. (А.с. СССР 1237434,В 28 В 1/08, опуб. 15.06.1986) Недостатком указанного устройства является малый объем бункера для раствора, большой расход топлива из-за долгого холостого хода двигателя между операциями, трудоемкость для подготовки и загрузки раствора требуется дополнительный обслуживающий персонал. Задачами изобретения являются повышение качества формуемых изделий, обеспечение легких сборки, разборки и доставки устройства для сезонных работ,снижение энергозатрат,трудоемкости, механизация ручных работ. Техническим результатом является увеличение производительности труда, повышение качества изделий, упрощение конструкции, обеспечение легкой сборки, разборки и доставки устройства,механизация ручных работ, снижение трудозатрат. Технический результат достигается тем, что мобильная установка для формирования саманных блоков, содержащая раму, бункер, отличается тем,что на выполненной самоходной передвижной четырехколесной раме закреплена с четырех углов платформа,свободно опускающаяся и поднимающаяся по вертикали с помощью гидравлических цилиндров, скрепленных в четырех углах рамы с платформой, на которой установлен плотно прилегающийся бездонный бункер, легко перемещающийся горизонтально по параллельным желобам до края матричной формы с помощью двуплечего рычага с одним гидравлическим цилиндром, на бездонном бункере закреплен механизм передачи крутящего момента двум валам со стальными пальцами для перемешивания раствора, с одной стороны платформы установлена бездонная матрица для формирования саманных блоков. На фиг.1 схематично изображен общий вид агрегата в аксонометрии на фиг.2 - вид спереди на фиг.3 - вид сбоку на фиг.4 - вид в плане (вид с верху). Мобильная установка для изготовления саманных кирпичей и блоков состоит из рамы 1 на четырех колесах 2, имеющей механизм поворота 3,на раме 1 закреплена платформа 4 с помощью четырех гидравлических цилиндров 5, на платформе 4 установлен бездонный бункер 7, плотно прилегающий к гладкой поверхности платформы 4,бункер 7 оснащен двумя крутящимися валами 8 со стальными пальцами 9. Правая часть платформы 4 имеет бездонную матрицу форм 10 для формирования саманных блоков, на платформе 4 установлен двуплечий рычаг 11 с одним гидравлическим цилиндром 12 для сталкивания бункера 7, бункер 7 может на направляющих подшипниках 13 перемещаться по параллельным желобам 14, на бункере 7 закреплен механизм передачи крутящего момента 15 от электромотора 16 двум валам 8, на раме 1 установлен масляный бак 17 и масляный насос 18, работающий от электромотора 19, масляный насос 18 соединен системой шлангов с гидравлическими цилиндрами 5 2 и 12, гидравлические цилиндры 5 имеют фиксаторы 19 с четырех углов для ночных и сезонных простоев. На раме закреплен пульт управления 20 в виде рычагов и электромагнитных включателей. Мобильная установка для изготовления саманных кирпичей и блоков работает следующим образом агрегат располагают на специальное место для формирования саманных блоков, опускают платформу 4 с помощью четырех гидравлических цилиндров 5. В бункер 7 загружается глина, солома и вода в определенном соотношении. Перемешивание смеси осуществляется при помощи двух трубчатых валов 8 в течение 10-15 мин,которые приводятся в действие с помощью электродвигателя 16 и механизма передачи крутящего момента 15,включаемого электромагнитным включателем 20. Оба вала 8 имеют плоские стальные пальцы 9 и вращаются в одном направлении. С помощью электродвигателя 16 осуществляется реверсивное вращение обоих валов 8 мешалки. Приготовленный замес с бункером 7 сталкивается в сторону матричной формы 10 до ее края с помощью двуплечего рычага 11 и одного цилиндра 12 на направляющих подшипниках 13,которые могут перемещаться по параллельным желобам 14. Для уплотнения саманных блоков в формах, включают реверсивный электродвигатель 16 на 20 сек. При притягивании бункера обратно на место, поверхность саманных блоков сглаживается. Вся платформа 4 поднимается постепенно вверх с помощью четырех гидравлических цилиндров 5,после чего продвигают станок вперед на 2,5 метра. ФОРМУЛА ИЗОБРЕТЕНИЯ Мобильная установка для изготовления саманных кирпичей и блоков, содержащая раму,бункер,отличающаяся тем,что на четырехколесной самоходной передвижной раме закреплена с четырех углов платформа, свободно опускающаяся и поднимающаяся по вертикали с помощью гидравлических цилиндров, скрепленных в четырех углах рамы с платформой, на которой установлен бездонный бункер для изготовления раствора, легко перемещающийся горизонтально по параллельным желобам до края матричной формы с помощью двуплечего рычага с одним гидравлическим цилиндром, на бездонном бункере закреплен механизм передачи крутящего момента двум валам со стальными пальцами для перемешивания раствора.
