Комбинированное почвообрабатывающее орудие

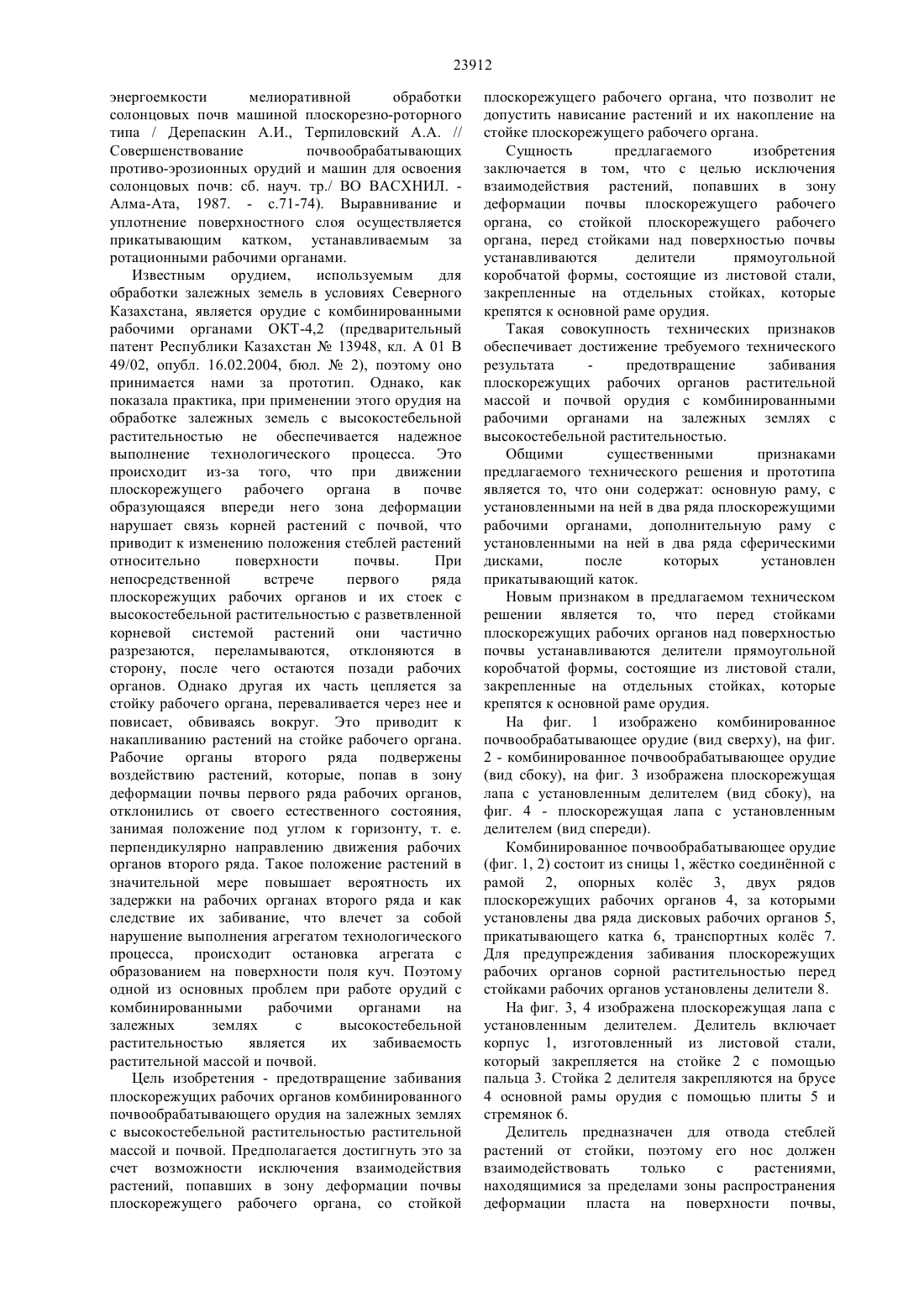

(51) 01 49/02 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Изобретение относится к области сельскохозяйственного машиностроения,в частности к комбинированным почвообрабатывающим орудиям и предназначено для обработки залежных земель. При обработке залежных земель в Северном Казахстане обязательными технологическими примами являются безотвальное рыхление пахотного слоя почвы и поверхностная обработка. Установлено, что ввод залежных земель в севооборот с использованием орудий,выполняющих весь технологический процесс за один проход агрегата, обеспечивает меньшие затраты по сравнению с однооперационными орудиями. Обзор конструктивных и технологических схем орудий, совмещающих безотвальное рыхление с обработкой поверхностного слоя, показал, что в практике мирового сельхозмашиностроения используются преимущественно две органа, со стойкой плоскорежущего рабочего органа, перед стойками над поверхностью почвы устанавливаются делители прямоугольной коробчатой формы, состоящие из листовой стали,закрепленные на отдельных стойках, которые крепятся к основной раме орудия. Технический результат - предотвращение забивания плоскорежущих рабочих органов растительной массой и почвой орудия с комбинированными рабочими органами на залежных землях с высокостебельной растительностью. Достижение этого технического результата обеспечивается тем, что перед стойкой над поверхностью почвы устанавливается делитель прямоугольной формы, состоящий, из двух полос листовой стали, закрепленных на стойках, которые крепятся к основной раме орудия. Это позволяет обеспечить исключение взаимодействия растений, попавших в зону деформации почвы плоскорежущего рабочего органа, со стойкой плоскорежущего рабочего органа, что позволит не допустить нависание растений и их накопление на стойке плоскорежущего рабочего органа. технологические схемы,отличающиеся расположением ротационных рабочих органов для обработки поверхностного слоя почвы относительно плоскорежущих переднее и заднее расположение. Исследованиями (Обоснование технологических и конструктивных параметров рыхлителя с комбинированными рабочими органами для основной обработки многолетних трав автореф. дне.канд. техн. наук / Полищук Ю.В. Челябинск, ЧГАУ, 2003. - с.20) установлено, при равных массе орудия,ширине захвата плоскорежущих рабочих органов и толщине лезвий всех рабочих органов, заглубление и устойчивое выполнение технологического процесса для орудия с задним расположением ротационных рабочих органов обеспечивается при более высоких значениях твердости пахотного слоя. Кроме того, установка плоскорежущих рабочих органов перед ротационными позволяет снизить энергоемкость технологического процесса обработки почв на 22-30(72) Гридин Николай Федотович Плохотенко Максим Александрович Алексенцев Константин Иванович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(57) Изобретение относится к области сельскохозяйственного машиностроения,в частности к комбинированным почвообрабатывающим орудиям и предназначено для обработки залежных земель. Делитель состоит из корпуса,стойки,соединительного пальца и устройств крепления стойки к раме. Сущность предлагаемого изобретения заключается в том, что с целью исключения взаимодействия растений, попавших в зону деформации почвы плоскорежущего рабочего 23912 энергоемкости мелиоративной обработки солонцовых почв машиной плоскорезно-роторного типа / Дерепаскин А.И., Терпиловский А.А. // Совершенствование почвообрабатывающих противо-эрозионных орудий и машин для освоения солонцовых почв сб. науч. тр./ ВО ВАСХНИЛ. Алма-Ата, 1987. - с.71-74). Выравнивание и уплотнение поверхностного слоя осуществляется прикатывающим катком, устанавливаемым за ротационными рабочими органами. Известным орудием,используемым для обработки залежных земель в условиях Северного Казахстана, является орудие с комбинированными рабочими органами ОКТ-4,2 (предварительный патент Республики Казахстан 13948, кл. А 01 В 49/02, опубл. 16.02.2004, бюл.2), поэтому оно принимается нами за прототип. Однако, как показала практика, при применении этого орудия на обработке залежных земель с высокостебельной растительностью не обеспечивается надежное выполнение технологического процесса. Это происходит из-за того, что при движении плоскорежущего рабочего органа в почве образующаяся впереди него зона деформации нарушает связь корней растений с почвой, что приводит к изменению положения стеблей растений относительно поверхности почвы. При непосредственной встрече первого ряда плоскорежущих рабочих органов и их стоек с высокостебельной растительностью с разветвленной корневой системой растений они частично разрезаются, переламываются, отклоняются в сторону, после чего остаются позади рабочих органов. Однако другая их часть цепляется за стойку рабочего органа, переваливается через нее и повисает, обвиваясь вокруг. Это приводит к накапливанию растений на стойке рабочего органа. Рабочие органы второго ряда подвержены воздействию растений, которые, попав в зону деформации почвы первого ряда рабочих органов,отклонились от своего естественного состояния,занимая положение под углом к горизонту, т. е. перпендикулярно направлению движения рабочих органов второго ряда. Такое положение растений в значительной мере повышает вероятность их задержки на рабочих органах второго ряда и как следствие их забивание, что влечет за собой нарушение выполнения агрегатом технологического процесса, происходит остановка агрегата с образованием на поверхности поля куч. Поэтому одной из основных проблем при работе орудий с комбинированными рабочими органами на залежных землях с высокостебельной растительностью является их забиваемость растительной массой и почвой. Цель изобретения - предотвращение забивания плоскорежущих рабочих органов комбинированного почвообрабатывающего орудия на залежных землях с высокостебельной растительностью растительной массой и почвой. Предполагается достигнуть это за счет возможности исключения взаимодействия растений, попавших в зону деформации почвы плоскорежущего рабочего органа, со стойкой плоскорежущего рабочего органа, что позволит не допустить нависание растений и их накопление на стойке плоскорежущего рабочего органа. Сущность предлагаемого изобретения заключается в том, что с целью исключения взаимодействия растений, попавших в зону деформации почвы плоскорежущего рабочего органа, со стойкой плоскорежущего рабочего органа, перед стойками над поверхностью почвы устанавливаются делители прямоугольной коробчатой формы, состоящие из листовой стали,закрепленные на отдельных стойках, которые крепятся к основной раме орудия. Такая совокупность технических признаков обеспечивает достижение требуемого технического результата предотвращение забивания плоскорежущих рабочих органов растительной массой и почвой орудия с комбинированными рабочими органами на залежных землях с высокостебельной растительностью. Общими существенными признаками предлагаемого технического решения и прототипа является то, что они содержат основную раму, с установленными на ней в два ряда плоскорежущими рабочими органами, дополнительную раму с установленными на ней в два ряда сферическими дисками,после которых установлен прикатывающий каток. Новым признаком в предлагаемом техническом решении является то, что перед стойками плоскорежущих рабочих органов над поверхностью почвы устанавливаются делители прямоугольной коробчатой формы, состоящие из листовой стали,закрепленные на отдельных стойках, которые крепятся к основной раме орудия. На фиг. 1 изображено комбинированное почвообрабатывающее орудие (вид сверху), на фиг. 2 - комбинированное почвообрабатывающее орудие(вид сбоку), на фиг. 3 изображена плоскорежущая лапа с установленным делителем (вид сбоку), на фиг. 4 - плоскорежущая лапа с установленным делителем (вид спереди). Комбинированное почвообрабатывающее орудие(фиг. 1, 2) состоит из сницы 1, жстко соединнной с рамой 2, опорных колс 3, двух рядов плоскорежущих рабочих органов 4, за которыми установлены два ряда дисковых рабочих органов 5,прикатывающего катка 6, транспортных колс 7. Для предупреждения забивания плоскорежущих рабочих органов сорной растительностью перед стойками рабочих органов установлены делители 8. На фиг. 3, 4 изображена плоскорежущая лапа с установленным делителем. Делитель включает корпус 1, изготовленный из листовой стали,который закрепляется на стойке 2 с помощью пальца 3. Стойка 2 делителя закрепляются на брусе 4 основной рамы орудия с помощью плиты 5 и стремянок 6. Делитель предназначен для отвода стеблей растений от стойки, поэтому его нос должен взаимодействовать только с растениями,находящимися за пределами зоны распространения деформации пласта на поверхности почвы, 23912 поскольку усилие на теребление растений в этом случае в несколько раз больше по сравнению с деформированной почвой. Минимальное расстояние от передней грани стойки плоскорежущего рабочего органа до носка делителя определяется по выражению делв 1 л,где дел- минимальное расстояние от передней грани стойки плоскорежущего рабочего органа до носка делителя, м Н - глубина обработки, мв - угол скалывания пласта в вертикальной плоскости, град 1 л - расстояние от передней грани стойки плоскорежущего рабочего органа до носка лемеха,м. Устройство работает следующим образом. При рабочем ходе агрегата плоскорежущий рабочий орган, перемещаясь в почве, образует впереди себя зону деформации почвы, расположенную впереди по ходу движения орудия от передней кромки долота до видимого разделения почвы трещинами(вспучивания) на поверхности почвы под некоторым углом Ц/ , зависящим от поступательной скорости движения орудия. В образуемой зоне деформации из-за разрушения связанной структуры почвы нарушается первоначальная существующая связь корневой системы растений с почвой. Это приводит к тому,что значительно снижается усилие теребления растений, находящихся в этой зоне, а также меняется положение их стеблей относительно поверхности земли (они как бы полегают) занимая поперечное положение по отношению к стойке плоскорежущего рабочего органа. Эти факторы значительно увеличивают вероятность нависания растений на стойке плоскорежущего рабочего органа. Корпус делителя, находясь перед стойкой рабочего органа, раздвигает растения, отклоняя их в стороны от траектории движения стойки,препятствуя тем самым встрече основной массы растений, находящихся в зоне деформации лапы, со стойкой рабочего органа. Для предотвращения попадания растений между делителем и стойкой рабочего органа длина делителя выбирается с таким расчетом, чтобы его корпус перекрывал стойку рабочего органа. Результаты испытаний сельскохозяйственного агрегата, состоящего из трактора класса 5 и орудия для обработки залежных земель с установленными перед стойками плоскорежущих рабочих органов делителями показали, что на стойках рабочих органов нависающие растения отсутствуют. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Комбинированное почвообрабатывающее орудие,содержащее основную раму с установленными на ней в два ряда плоскорежущими рабочими органами, дополнительную раму с установленными на ней в два ряда сферическими дисками,после которых установлен прикатывающий каток отличающееся тем, что перед стойками плоскорежущих рабочих органов над поверхностью почвы устанавливаются делители прямоугольной коробчатой формы, состоящие из листовой стали, закрепленные на отдельных стойках, которые крепятся к основной раме орудия,при этом минимальное расстояние от передней грани стойки плоскорежущего рабочего органа до носка делителя определяется по выражению делв 1 л,где дел- минимальное расстояние от передней грани стойки плоскорежущего рабочего органа до носка делителя, м- глубина обработки, мв - угол скалывания пласта в вертикальной плоскости, градл - расстояние от передней грани стойки плоскорежущего рабочего органа до носка лемеха,м. 2. Комбинированное почвообрабатывающее орудие по п.1 отличающееся тем, что длина делителя выбирается с таким расчетом, чтобы его корпус перекрывал стойку плоскорежущего рабочего органа.
