Аппарат для электрохимического выщелачивания золота из пульпы сульфидных руд

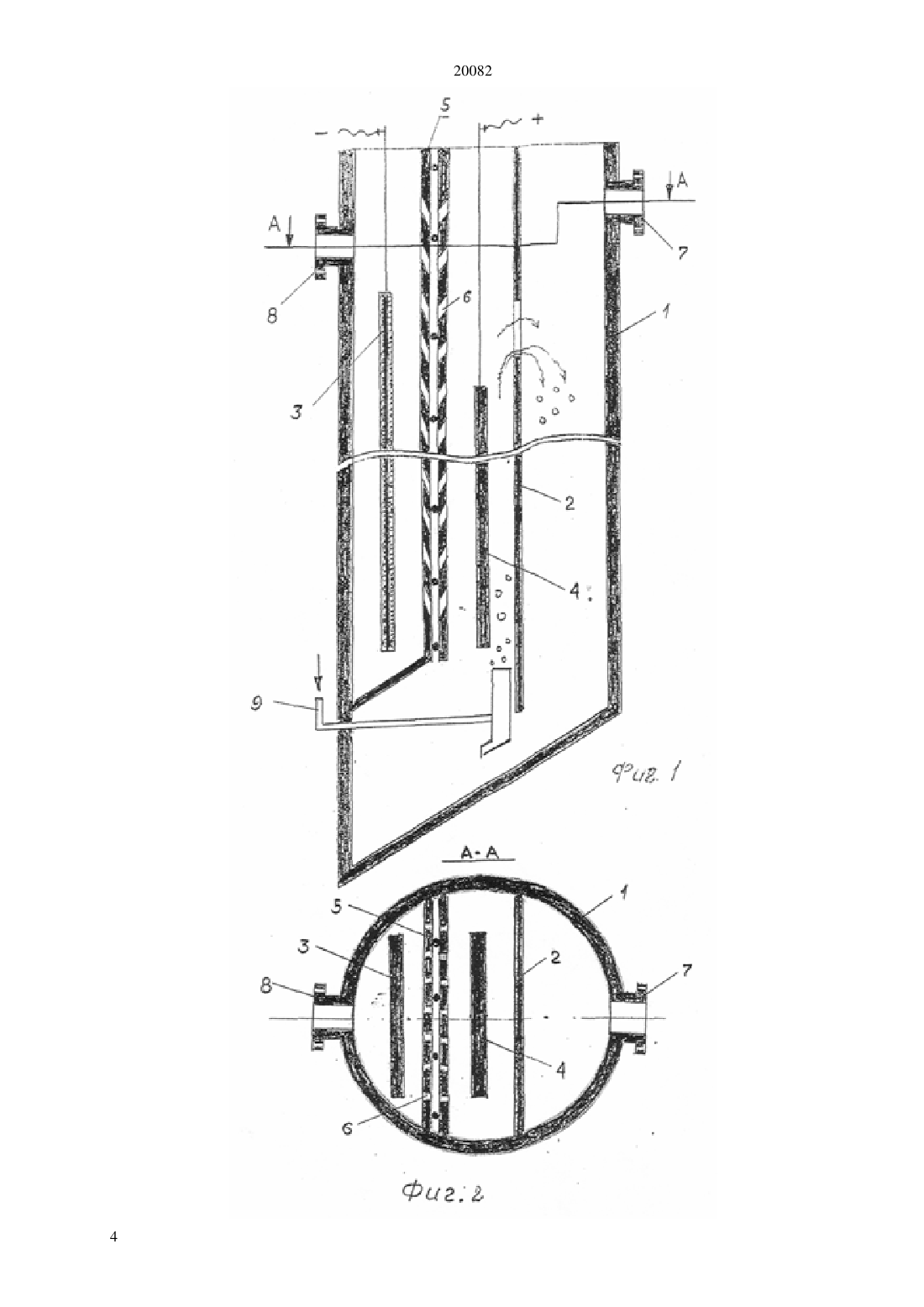

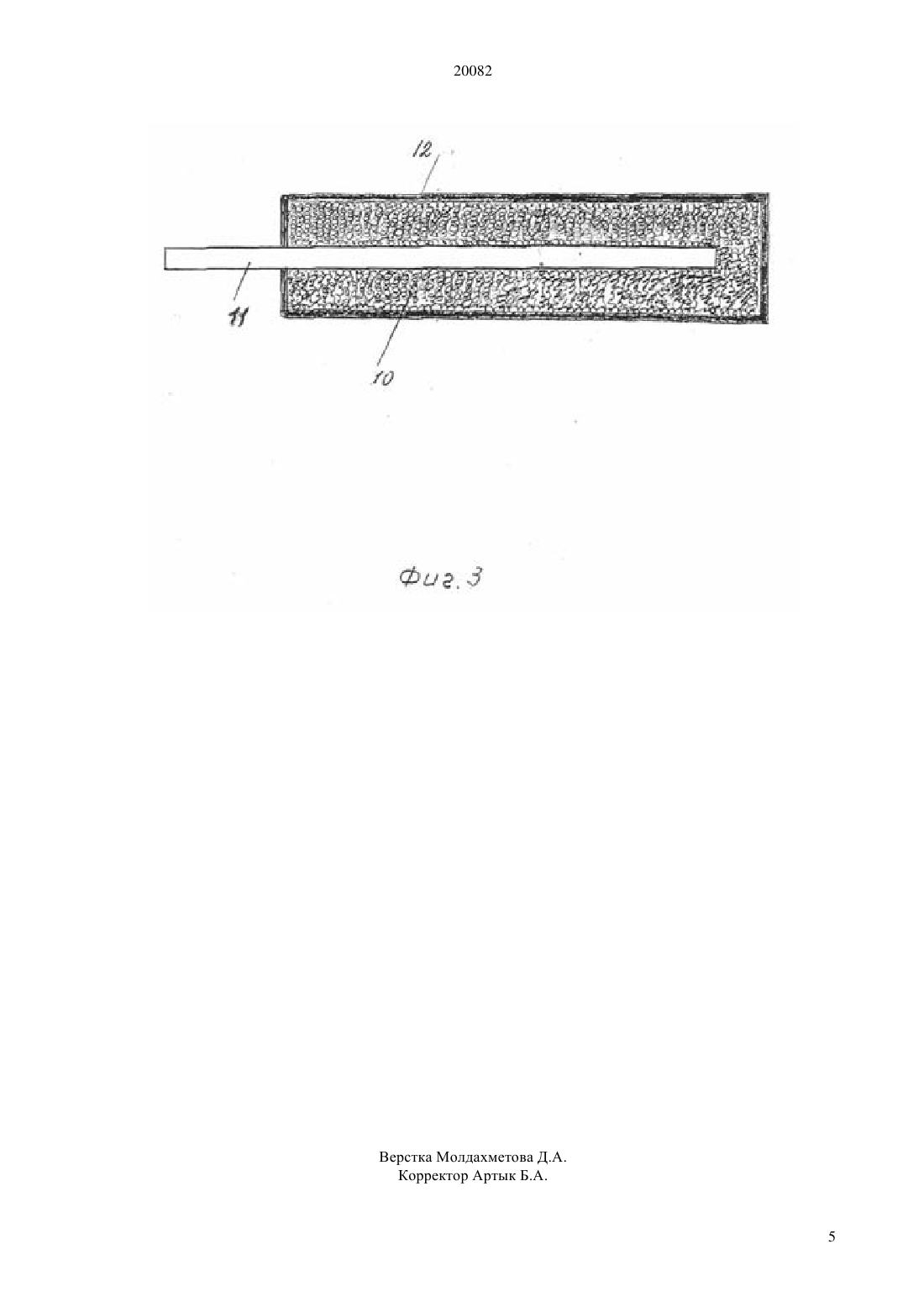

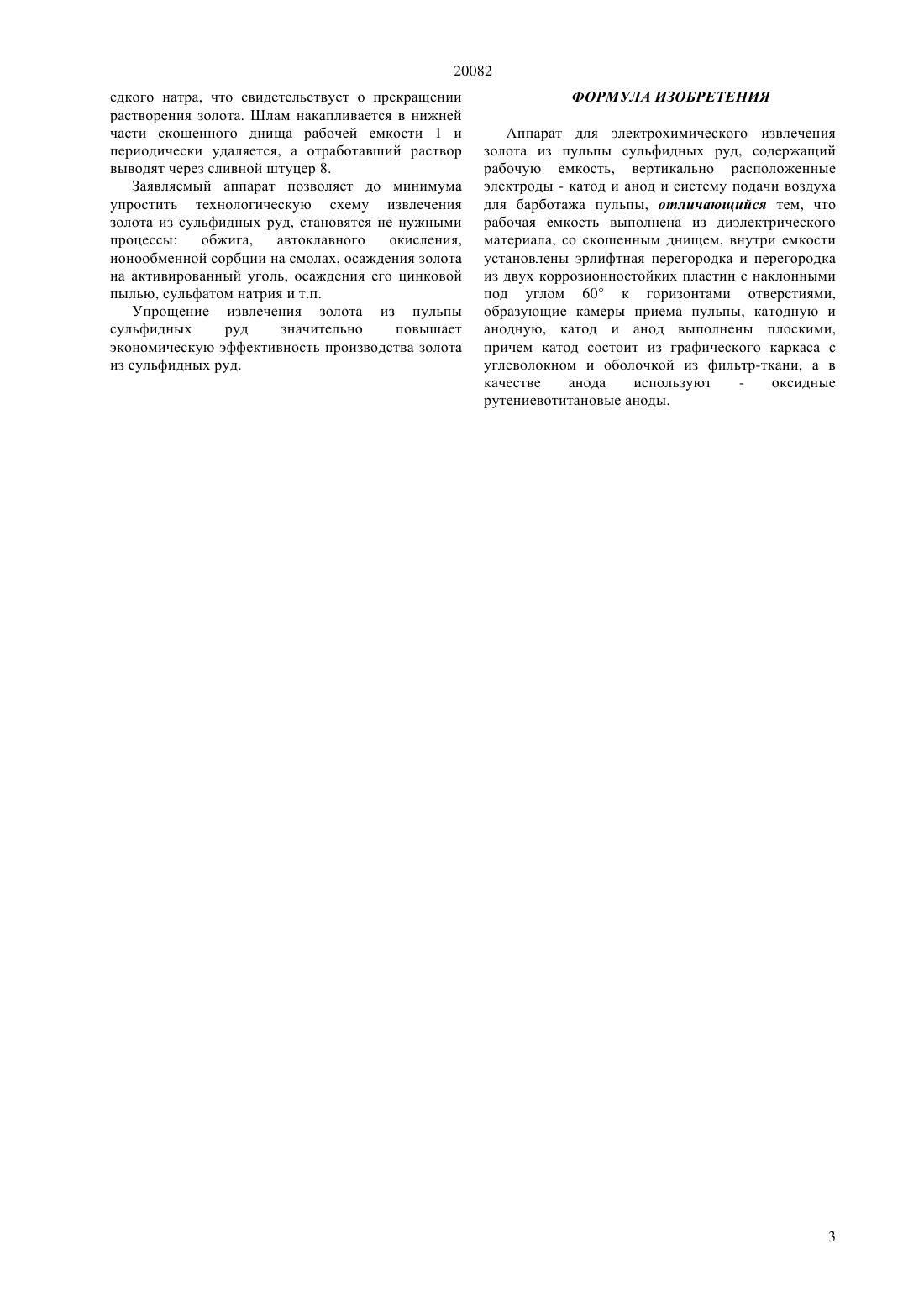

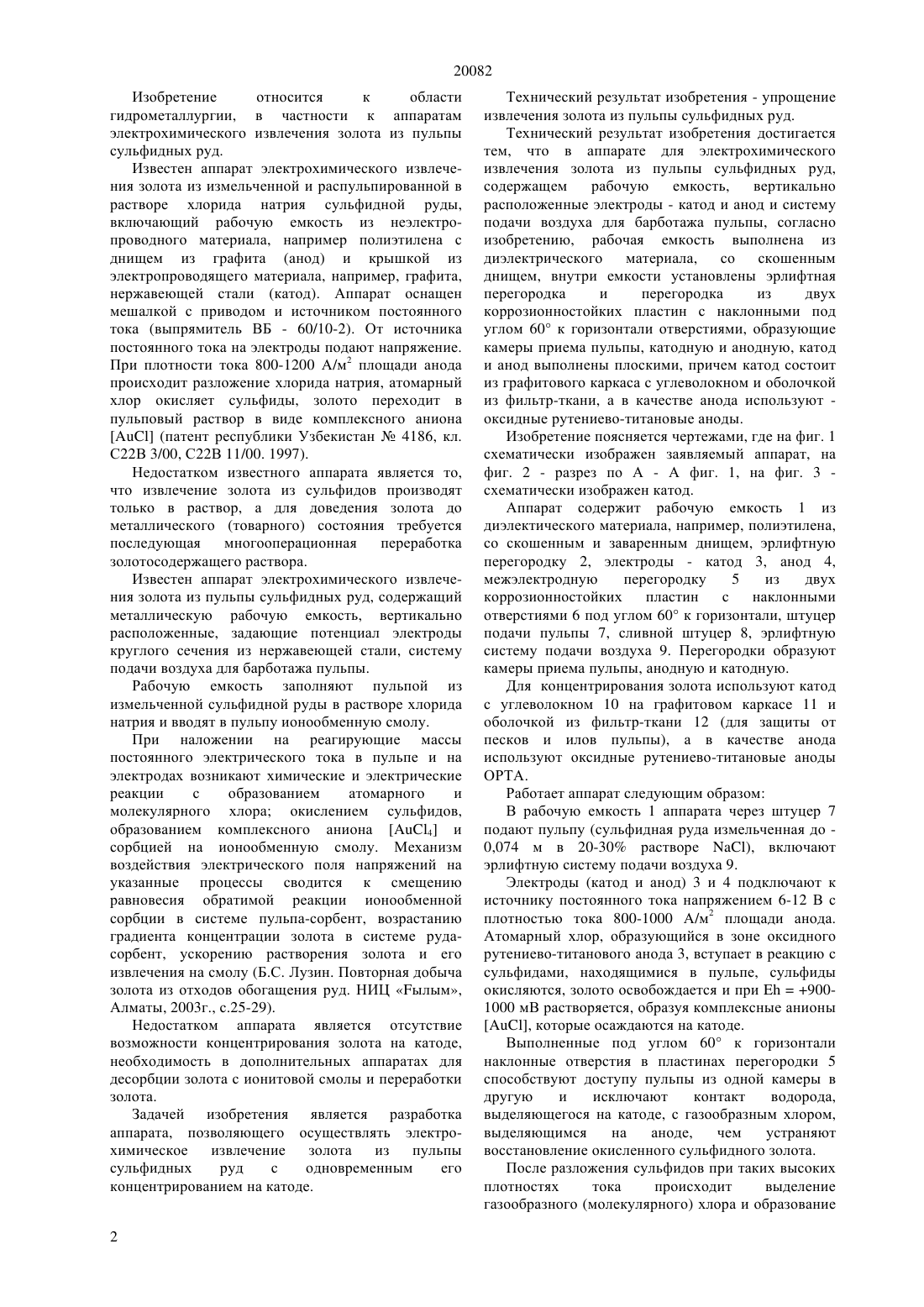

(51) 22 3/00 (2006.01) 22 11/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ извлечение золота из пульпы сульфидных руд с одновременным его концентрированием на катоде. Технический результат изобретения - упрощение извлечения золота из пульпы сульфидных руд. Аппарат для электрохимического извлечения золота из пульпы сульфидных руд, содержит рабочую емкость, вертикально расположенные электроды - катод и анод и систему подачи воздуха для барботажа пульпы, согласно изобретению,рабочая емкость выполнена из диэлектрического материала, со скощенным днищем, внутри емкости установлены эрлифтная перегородка и перегородка из двух коррозионностойких пластин с наклонными под углом 60 к горизонтали отверстиями,образующие камеры приема пульпы, катодную и анодную, катод и анод выполнены плоскими,причем катод состоит из графитового каркаса с углеволокном и оболочкой из фильтр-ткани, а в качестве анода используют - оксидные рутениевотитановые аноды.(72) Битимбаев Марат Жакупович Джумабаев Ерлан Исаханович Мейрамкулов Марат Хайзуллаевич Чернецов Глеб Евгеньевич Шарипова Найля Салимовна Югай Анатолий Владимирович(73) Республиканское общественное объединение Национальная инженерная академия Республики Казахстан(56) Лузин Б.С. Повторная добыча золота из отходов обогащения. НИЦ алым, Алматы, 2003,с.25-29(54) АППАРАТ ДЛЯ ЭЛЕКТРОХИМИЧЕСКОГО ВЫЩЕЛАЧИВАНИЯ ЗОЛОТА ИЗ ПУЛЬПЫ СУЛЬФИДНЫХ РУД(57) Изобретение относится к области гидрометаллургии,в частности к аппаратам электрохимического извлечения золота из пульпы сульфидных руд. Задача изобретения - разработка аппарата,позволяющего осуществлять электрохимическое 20082 Изобретение относится к области гидрометаллургии, в частности к аппаратам электрохимического извлечения золота из пульпы сульфидных руд. Известен аппарат электрохимического извлечения золота из измельченной и распульпированной в растворе хлорида натрия сульфидной руды,включающий рабочую емкость из неэлектропроводного материала, например полиэтилена с днищем из графита (анод) и крышкой из электропроводящего материала, например, графита,нержавеющей стали (катод). Аппарат оснащен мешалкой с приводом и источником постоянного тока (выпрямитель ВБ - 60/10-2). От источника постоянного тока на электроды подают напряжение. При плотности тока 800-1200 А/м 2 площади анода происходит разложение хлорида натрия, атомарный хлор окисляет сульфиды, золото переходит в пульповый раствор в виде комплексного аниона(патент республики Узбекистан 4186, кл. С 22 В 3/00, С 22 В 11/00. 1997). Недостатком известного аппарата является то,что извлечение золота из сульфидов производят только в раствор, а для доведения золота до металлического (товарного) состояния требуется последующая многооперационная переработка золотосодержащего раствора. Известен аппарат электрохимического извлечения золота из пульпы сульфидных руд, содержащий металлическую рабочую емкость, вертикально расположенные, задающие потенциал электроды круглого сечения из нержавеющей стали, систему подачи воздуха для барботажа пульпы. Рабочую емкость заполняют пульпой из измельченной сульфидной руды в растворе хлорида натрия и вводят в пульпу ионообменную смолу. При наложении на реагирующие массы постоянного электрического тока в пульпе и на электродах возникают химические и электрические реакции с образованием атомарного и молекулярного хлора окислением сульфидов,образованием комплексного аниона 4 и сорбцией на ионообменную смолу. Механизм воздействия электрического поля напряжений на указанные процессы сводится к смещению равновесия обратимой реакции ионообменной сорбции в системе пульпа-сорбент, возрастанию градиента концентрации золота в системе рудасорбент, ускорению растворения золота и его извлечения на смолу (Б.С. Лузин. Повторная добыча золота из отходов обогащения руд. НИЦ ылым,Алматы, 2003 г., с.25-29). Недостатком аппарата является отсутствие возможности концентрирования золота на катоде,необходимость в дополнительных аппаратах для десорбции золота с ионитовой смолы и переработки золота. Задачей изобретения является разработка аппарата, позволяющего осуществлять электрохимическое извлечение золота из пульпы сульфидных руд с одновременным его концентрированием на катоде. 2 Технический результат изобретения - упрощение извлечения золота из пульпы сульфидных руд. Технический результат изобретения достигается тем, что в аппарате для электрохимического извлечения золота из пульпы сульфидных руд,содержащем рабочую емкость,вертикально расположенные электроды - катод и анод и систему подачи воздуха для барботажа пульпы, согласно изобретению, рабочая емкость выполнена из диэлектрического материала, со скошенным днищем, внутри емкости установлены эрлифтная перегородка и перегородка из двух коррозионностойких пластин с наклонными под углом 60 к горизонтали отверстиями, образующие камеры приема пульпы, катодную и анодную, катод и анод выполнены плоскими, причем катод состоит из графитового каркаса с углеволокном и оболочкой из фильтр-ткани, а в качестве анода используют оксидные рутениево-титановые аноды. Изобретение поясняется чертежами, где на фиг. 1 схематически изображен заявляемый аппарат, на фиг. 2 - разрез по А - А фиг. 1, на фиг. 3 схематически изображен катод. Аппарат содержит рабочую емкость 1 из диэлектического материала, например, полиэтилена,со скошенным и заваренным днищем, эрлифтную перегородку 2, электроды - катод 3, анод 4,межэлектродную перегородку 5 из двух коррозионностойких пластин с наклонными отверстиями 6 под углом 60 к горизонтали, штуцер подачи пульпы 7, сливной штуцер 8, эрлифтную систему подачи воздуха 9. Перегородки образуют камеры приема пульпы, анодную и катодную. Для концентрирования золота используют катод с углеволокном 10 на графитовом каркасе 11 и оболочкой из фильтр-ткани 12 (для защиты от песков и илов пульпы), а в качестве анода используют оксидные рутениево-титановые аноды ОРТА. Работает аппарат следующим образом В рабочую емкость 1 аппарата через штуцер 7 подают пульпу (сульфидная руда измельченная до 0,074 м в 20-30 растворе ), включают эрлифтную систему подачи воздуха 9. Электроды (катод и анод) 3 и 4 подключают к источнику постоянного тока напряжением 6-12 В с плотностью тока 800-1000 А/м 2 площади анода. Атомарный хлор, образующийся в зоне оксидного рутениево-титанового анода 3, вступает в реакцию с сульфидами, находящимися в пульпе, сульфиды окисляются, золото освобождается и при 9001000 мВ растворяется, образуя комплексные анионы, которые осаждаются на катоде. Выполненные под углом 60 к горизонтали наклонные отверстия в пластинах перегородки 5 способствуют доступу пульпы из одной камеры в другую и исключают контакт водорода,выделяющегося на катоде, с газообразным хлором,выделяющимся на аноде,чем устраняют восстановление окисленного сульфидного золота. После разложения сульфидов при таких высоких плотностях тока происходит выделение газообразного (молекулярного) хлора и образование 20082 едкого натра, что свидетельствует о прекращении растворения золота. Шлам накапливается в нижней части скошенного днища рабочей емкости 1 и периодически удаляется, а отработавший раствор выводят через сливной штуцер 8. Заявляемый аппарат позволяет до минимума упростить технологическую схему извлечения золота из сульфидных руд, становятся не нужными процессы обжига,автоклавного окисления,ионообменной сорбции на смолах, осаждения золота на активированный уголь, осаждения его цинковой пылью, сульфатом натрия и т.п. Упрощение извлечения золота из пульпы сульфидных руд значительно повышает экономическую эффективность производства золота из сульфидных руд. ФОРМУЛА ИЗОБРЕТЕНИЯ Аппарат для электрохимического извлечения золота из пульпы сульфидных руд, содержащий рабочую емкость, вертикально расположенные электроды - катод и анод и систему подачи воздуха для барботажа пульпы, отличающийся тем, что рабочая емкость выполнена из диэлектрического материала, со скошенным днищем, внутри емкости установлены эрлифтная перегородка и перегородка из двух коррозионностойких пластин с наклонными под углом 60 к горизонтами отверстиями,образующие камеры приема пульпы, катодную и анодную, катод и анод выполнены плоскими,причем катод состоит из графического каркаса с углеволокном и оболочкой из фильтр-ткани, а в качестве анода используют оксидные рутениевотитановые аноды.
